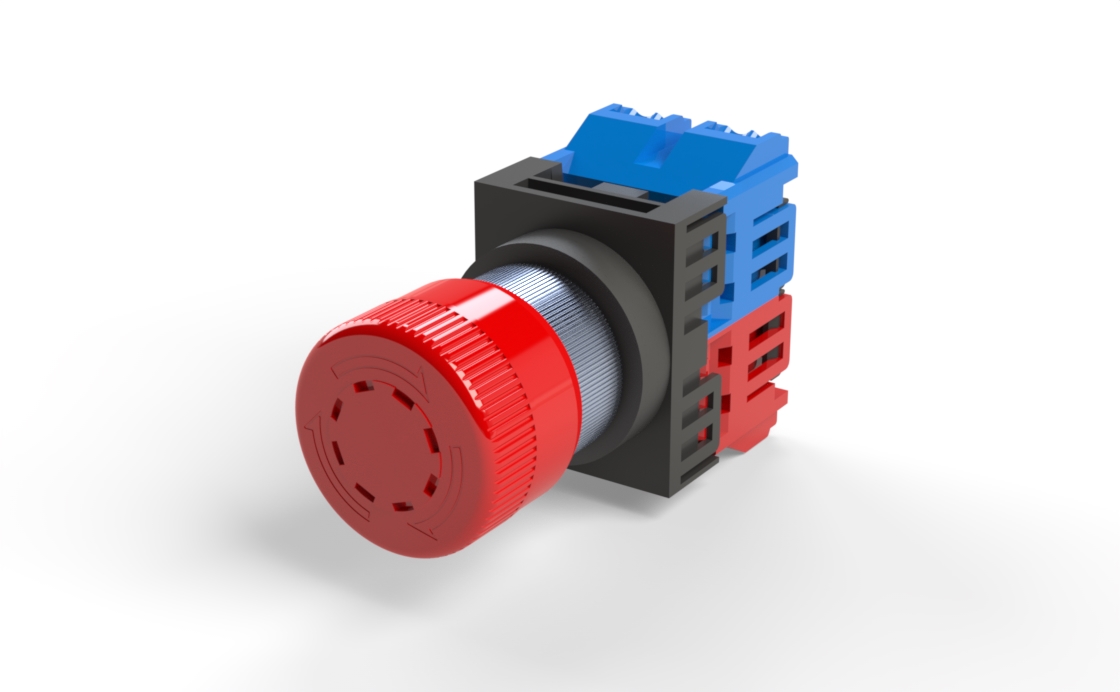

AM22・DM22シリーズAM22VSE(F-QuiQ)
フリーワードから探す
製品特長
- ・高輝度LED照光品「ぴかりくん」を標準化
- ・締付ナット前面取付方式により文字銘板などの追加・交換作業が容易
- ・短胴の奥行寸法を実現
- ・充電部保護カバーを標準付属
- ・トリガーアクション機構を採用した非常停止用押しボタンスイッチを用意（IEC，EN規格に対応）
- ・標準品でUL/CSA規格およびTÜV（EN規格）を認証取得
- ・CEマーク表示をしています
共通スペック情報
- Φ22丸形 非常停止押しボタンスイッチ
- フレーム形状：丸形
- 寸法（ボタン/フレーム）：Φ29
- 操作部形状：プッシュロック中形
- パネル取付け方法（締付リング）：前締め
- パネル内奥行寸法：標準形
- 端子構造：スプリング端子
- 照光式/非照光式：非照光式
その他製品情報
オプションを調べる
他のバリエーション（仕様）
関連する詳細形式
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
| 名称 | 形式 | 仕様・備考 |
|---|---|---|
| 締付レンチ
|
AM9A008 | AM22V中央グローブ締付用 |
| AR9A006 | ナット締付用（片側がφ22用,他方がφ30用） | |
| 組替工具
|
AHX321 | 表示灯（全電圧式品）以外 |
| パネルプラグ
|
AHX725-□ | □：B,H 丸形 |
| AHX726-□ | □：B,H 正角形 | |
| ロックリング
|
AHX715 | |
| ベースカバー
|
AR9Y002 | 1接点品用 |
| アダプタ（φ25用）
|
AHX718 | φ25用パッキン（AHX283）を併用してください。 |
| φ22用パッキン
|
AHX730 | 5枚セット |
| 銘板
|
AR9P719-00 | 丸形,地色：黄,表示文字：無（アルミ製,パッキン付） ※文字表示仕様もあります。詳細はカタログをご参照ください。 |
| 中央グローブ（プッシュロック形用）
|
AM9C034-R | |
| ボタン（プッシュロック形用）
|
AM9C037-R | |
| 接点ユニット（a接点） | AR9B290-S-Q | スプリング端子機器用、オーバーラップ用 青色 ※カバーは付属していません。 |
| 接点ユニット（b接点）
|
AR9B291-Q | スプリング端子機器用、標準 赤色 ※カバーは付属していません。 |
| 接点部保護カバー
|
AR9D002-1 | 1段積用（トランス付は除く） |
| AR9D002-2 | 2段積用（トランス付は除く） | |
| 締付リング
|
AM9R058 | アルミ製 |
| カバー | AR9Y305-Q | スプリング端子機器用 |
