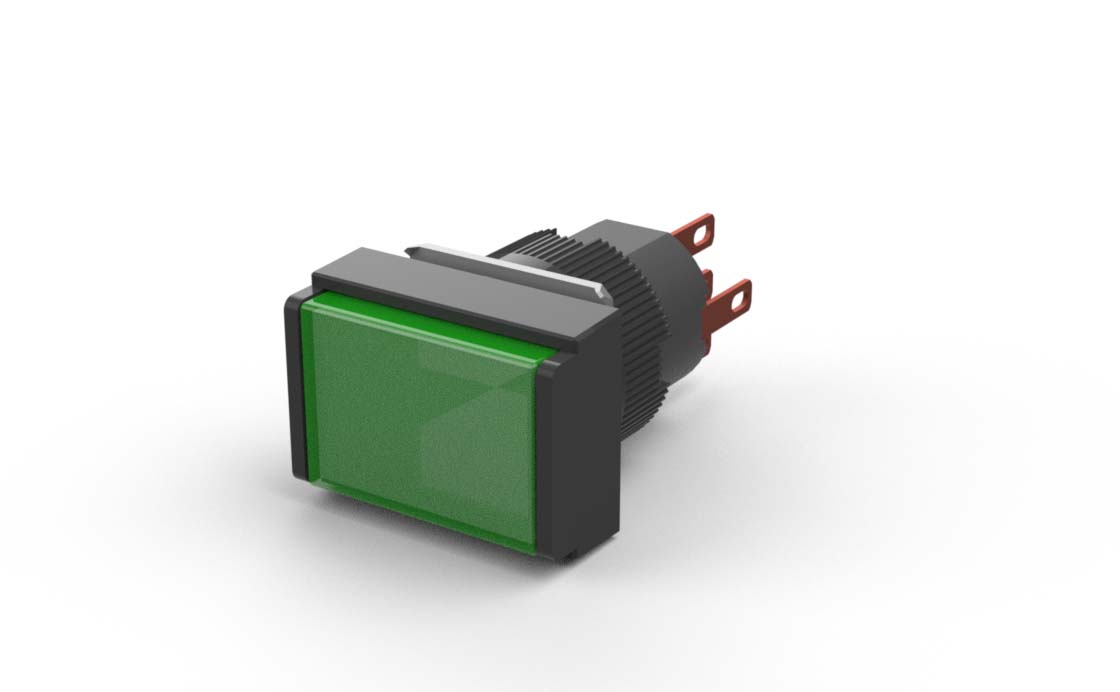

AR16・DR16シリーズAR16F5N
フリーワードから探す
製品特長
- ・操作部・接点部を一体化しパネル奥行寸法を縮小
- 標準形は28.4mm、薄形は35.9mm に統一
- ・標準形の他に薄形を用意
- パネルデザインに合わせて選定が可能
- ・各種ソケットを用意し配線省力化を実現
- ・金貼り接点とスナップアクション構造により 5V 1mAでの使用が可能(接点構成は1cおよび2c)
- ・キーセレクタスイッチはピンタンブラー式キー(リバーシブルタイプ)を採用しキーの抜き差し性を向上
- ・RoHS(EU指令 2002/95/EC)に対応
- ・UL/CSA規格、中国強制認証CCCおよびTÜV(EN規格)を認証取得
- ・CEマーク表示をしています
共通スペック情報
- Φ16角形 照光押しボタンスイッチ
- フレーム形状:角形
- 寸法(ボタン/フレーム):18*24
- 操作部形状:長角平形
- パネル取付け方法(締付リング):後ろ締め
- パネル内奥行寸法:短胴形(接点部一体形)
- 端子構造:ハンダ兼タブ(オプションにてSP端子可能)
- 復帰方式:オルタネイト
その他製品情報
オプションを調べる
他のバリエーション(仕様)
関連する詳細形式
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
名称 | 形式 | 仕様・備考 |
---|---|---|
保護カバー(標準形用) |
AHX669 | |
AHX826 | ||
防じんカバー(標準形用) |
AHX668 | 長角形 パッキン付 |
充電部保護カバー |
AR6Y261 | |
速結用ソケット |
AR6S690-L1 | 照光押しボタンスイッチ1c接点用 |
AR6S690-L2 | 照光押しボタンスイッチ2c接点用 | |
コネクタ用ソケット |
AR6S691-C | |
プリント板用ソケット |
AR6S692 | |
締付レンチ |
AHX601 | ナット締付用 |
引抜工具(標準形用) |
AHX618 | カラーチップ,スクリーン取外し用 |
ランプ取外具 |
AHX672 | A部(LEDランプ用)を使用 |
パネルプラグ(標準形用) |
AHX645-□ | □:B,GY 長角形 IP40 |
AHX644-□ | □:B,GY 正角形 IP40 | |
AHX622-□ | □:B,GY 丸形 IP40 | |
AHX850-B | 長角形 IP65 パッキン,ワッシャ,ナット付 | |
カラーチップ |
AR6C633-□ | □:G,R,C,Y,A,S 長角形 |
記名板 |
AR6P667-□ | □:W,B 長角形 |
LEDランプ |
DR6L695-A□ | □:G,R,W,Y,A,S,P AC/DC6V |
DR6L695-B□ | □:G,R,W,Y,A,S,P AC/DC12V | |
DR6L695-E□ | □:G,R,W,Y,A,S,P AC/DC24V |
