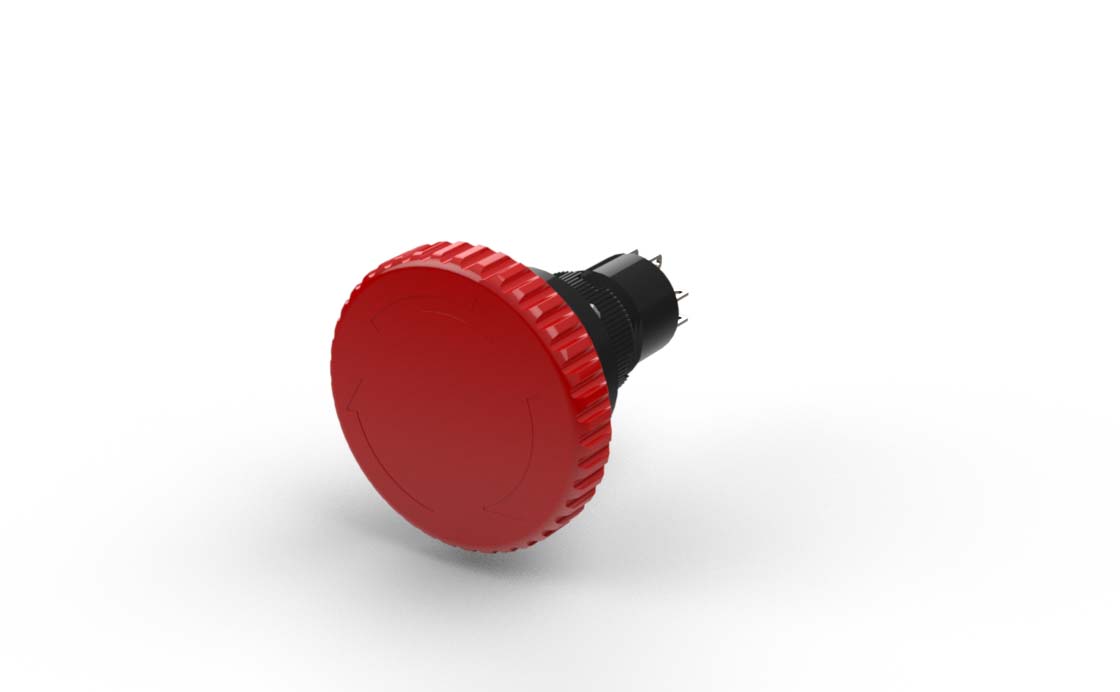

AR16・DR16シリーズAR16V1L
フリーワードから探す
製品特長
- ・パネル奥行寸法28mm(非照光)・接点一体形にて,最大4 接点を実現しました。
- ・リセット方式は,プルおよびターンリセットのどちらでも可能です。
- ・ボタンサイズは,φ32(AR16V0 形)・φ40(AR16V1 形)の2種類を用意しました。
- ・人や物が誤って押しボタンに当たった場合でも接点が動作した場合のみロックするセーフティ・トリガーアクション機構付きです。
- ・b 接点は万一の接点微溶着などの異常時でも回路を確実に遮断する直接開路動作機能付きです。
- ・操作部の保護構造はIP65 です。
- ・RoHS(EU 指令2002/95/EC)に標準で対応しています。
- ・UL/CSA 規格、中国強制認証 CCC および TÜV(EN 規格)を認証取得。
- ・CE マーク表示をしています。
- 標準品にてCCC マークを表示していますが、梱包箱(袋)への合格証の貼付が必要な場合は操作表示機器 総合カタログ 22-28 ページをご参照ください。
共通スペック情報
- Φ16丸形 非常停止押しボタンスイッチ
- フレーム形状:丸形
- 寸法(ボタン/フレーム):Φ40
- 操作部形状:プッシュロック大形
- パネル取付け方法(締付リング):後ろ締め
- パネル内奥行寸法:短胴形(接点部一体形)
- 端子構造:ハンダ
- 照光式/非照光式:照光式
その他製品情報
オプションを調べる
他のバリエーション(仕様)
関連する詳細形式
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
名称 | 形式 | 仕様・備考 |
---|---|---|
締付レンチ |
AHX601 | ナット締付用 |
パネルプラグ(標準形用) |
AHX644-□ | □:B,GY 正角形 IP40 |
AHX622-□ | □:B,GY 丸形 IP40 | |
充電部保護カバー |
AR6Y262 | |
銘板 |
AR6P719-00 | 形状:丸(φ65),地色:黄,表示文字:無(ポリエステルフィルム貼付け方式) ※文字表示仕様もあります。詳細はカタログをご参照ください。 |
