- 現行品

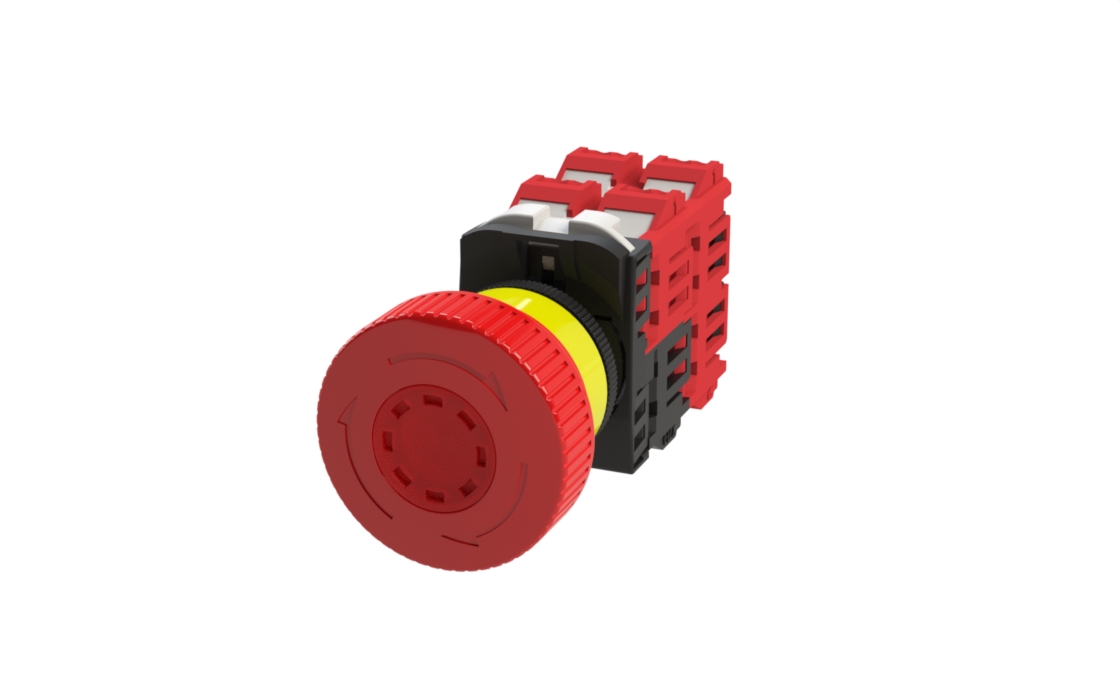

AR22・DR22シリーズAR22V2D(F-QuiQ)
フリーワードから探す
製品特長
- ・高輝度LED 照光品「ぴかりくん」を標準化
- ・操作部の裏面取付方式により、パネル厚による調整が不要
- ・あらかじめボタン・ツマミを操作部に装着した状態で、パネル取付けが可能
- ・接点ユニット・トランスユニットの追加・交換が容易
- ・2 方向からの配線が可能
- ・充電部保護カバーを標準付属
- ・トリガーアクション機構を採用した非常停止用押しボタンスイッチを用意（IEC，EN 規格に対応）
- ・パネルカット寸法φ25.5mm へも使用が可能
- ・標準品でUL/CSA 規格およびTÜV（EN 規格）を認証取得
- ・CE マーク表示をしています
共通スペック情報
- Φ22丸形高デザイン 非常停止押しボタンスイッチ
- フレーム形状：丸形
- 寸法（ボタン/フレーム）：Φ40
- 操作部形状：プッシュロック大形(非常停止用)
- パネル取付け方法（締付リング）：後ろ締め
- パネル内奥行寸法：標準形
- 端子構造：スプリング端子
- 照光式/非照光式：-
その他製品情報
オプションを調べる
他のバリエーション（仕様）
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
| 名称 | 形式 | 仕様・備考 |
|---|---|---|
| 締付3点レンチ
|
AR9A004 | ナット,ボタン・グローブ締付用 |
| 締付レンチ
|
AR9A701 | AR,DR22ナット締付用 |

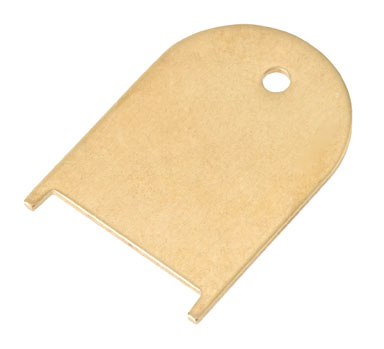

| 締付レンチ
|
AM9A008 | AR22V□D形グローブ締付用 |
| φ22,φ30用締付レンチ
|
AR9A006 | ナット締付用（片側がφ22用,他方がφ30用） |
| 組替工具
|
AHX321 | 表示灯（全電圧式品）以外 |
| ランプ抜差具（LED用）
|
AHX790 | LEDランプ抜差用 |
| パネルプラグ
|
AHX725-□ | □：B,H 丸形 |
| AHX726-□ | □：B,H 正角形 | |
| パッキン
|
AR9Y730 | |
| 締付ナット
|
AR9R744 | |
| ロックリング
|
AR9Y715 | 回り止めリング（金属製） |
| φ25取付用アダプタ
|
AR9Y718 | |
| 銘板
|
AR9P719-00 | 丸形,地色：黄,表示文字：無（アルミ製,パッキン付） ※文字表示仕様もあります。詳細はカタログをご参照ください。 |
| LEDランプ
|
APX510-6□ | □：G,R,O,Y,A,S,P AC6V ※トランス専用 |
| APX510-D6□ | □：G,R,O,Y,A,S,P DC6V | |
| APX510-12□ | □：G,R,O,Y,A,S,P AC/DC12V | |
| APX510-15□ | □：G,R,O,Y,A,S,P AC/DC15V | |
| APX510-24□ | □：G,R,O,Y,A,S,P AC/DC24V | |
| 接点ユニット（a接点）
|
AR9B290-Q | スプリング端子機器用、標準 青色 ※カバーは付属していません。 |
| 接点ユニット（b接点）
|
AR9B291-Q | スプリング端子機器用、標準 赤色 ※カバーは付属していません。 |
| ランプターミナル
|
AR9B292-Q | スプリング端子機器用、黒色 ※カバーは付属していません。 |
| トランスユニット | AR9T511-H-Q | スプリング端子機器用、AC100-110V |
| AR9T511-L-Q | スプリング端子機器用、AC115-127V | |
| AR9T511-M-Q | スプリング端子機器用、AC200-220V | |

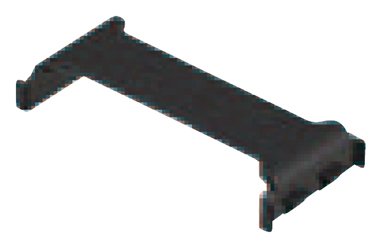

| カバー
|
AR9Y305-Q | スプリング端子機器用 |
