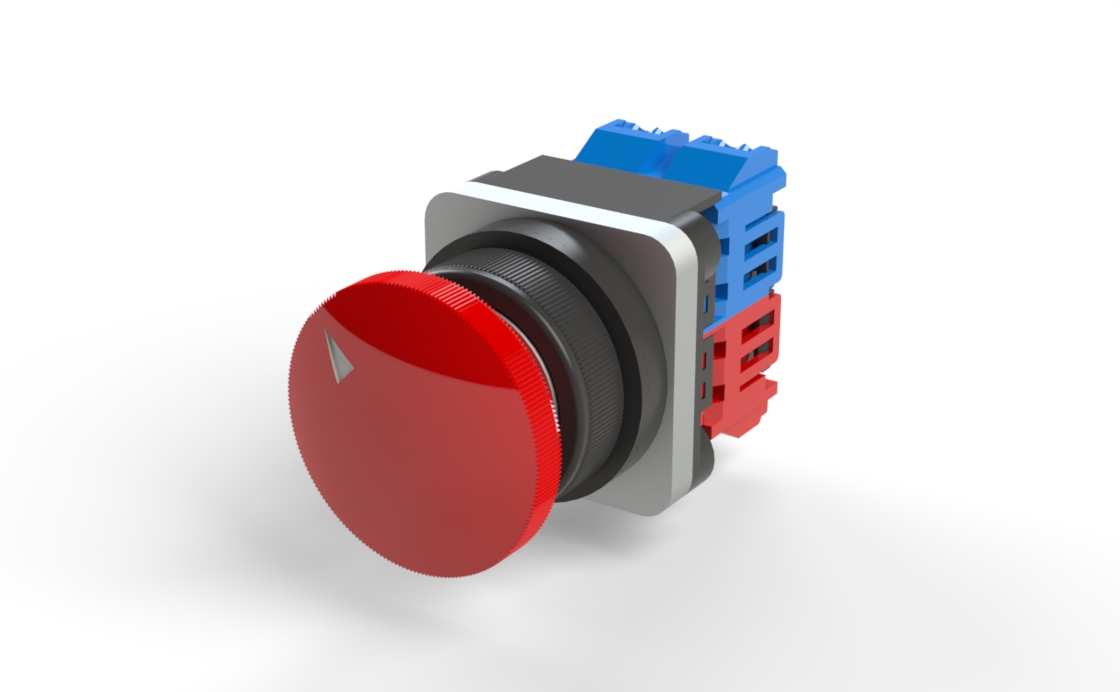

AR30・DR30シリーズAR30N0R(F-QuiQ)
フリーワードから探す
製品特長
- ・締付リング（ナット）前面取付方式により文字銘板などの追加・交換作業が容易
- ・高輝度LED 照光品「ぴかりくん」を標準化
- ・接点・トランスユニットの追加・交換が容易
- ・２方向からの配線が可能
- ・充電部保護カバーを標準付属
- ・トリガーアクション機構を採用した非常停止用押しボタンスイッチを用意（IEC，EN 規格に対応）
- ・標準品でUL/CSA 規格およびTÜV（EN 規格）を認証取得
- ・CE マーク表示をしています
共通スペック情報
- Φ30丸形 押しボタンスイッチ
- フレーム形状：丸形
- 寸法（ボタン/フレーム）：Φ40
- 操作部形状：ターンロック大形
- パネル取付け方法（締付リング）：前締め
- パネル内奥行寸法：標準形
- 端子構造：スプリング端子
- 復帰方式：モメンタリ
その他製品情報
オプションを調べる
関連する詳細形式
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
| 名称 | 形式 | 仕様・備考 |
|---|---|---|
| 締付レンチ
|
AR9A006 | ナット締付用（片側がφ22用,他方がφ30用） |
| AHX001 | ナット締付用 | |
| 組替工具
|
AHX321 | 表示灯（全電圧式品）以外 |
| パネルプラグ
|
AHX004 | |
| パッキン
|
AHX282 | 樹脂（標準） |
| AHX149 | ゴム | |
| AR9Y006 | AR9Y003用 微調整用パッキン | |
| ロックリング
|
AHX082 | |
| ボタン（押しボタンスイッチ用）
|
AR9C041-R | |
| 接点ユニット（a接点）
|
AR9B290-Q | スプリング端子機器用、標準 青色 ※カバーは付属していません。 |
| 接点ユニット（b接点）
|
AR9B291-Q | スプリング端子機器用、標準 赤色 ※カバーは付属していません。 |
| 締付リング
|
AR9R002 | 樹脂（黒） |
| AHX093 | 金属（シルバー） | |
| 充電部保護カバー
|
AR9Y305 | |
| カバー | AR9Y305-Q | スプリング端子機器用 |
