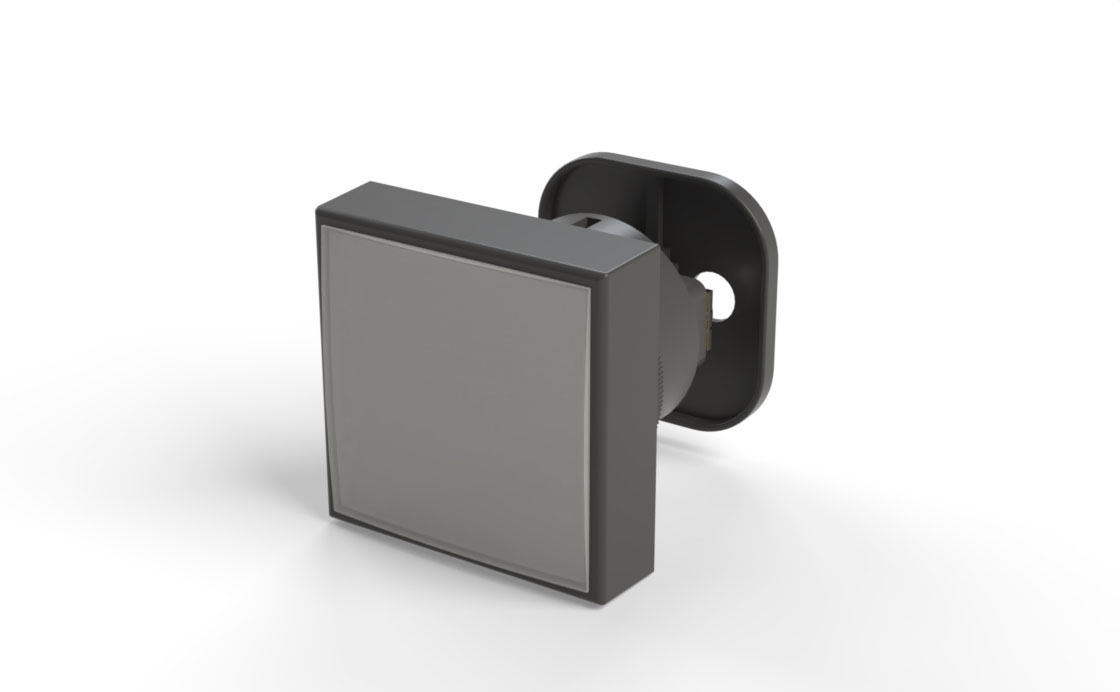

AR30・DR30シリーズDR30M4M
フリーワードから探す
スプリング端子対応品製品特長
- ・高輝度LED照光品「ぴかりくん」を標準化
- ・接点・トランスユニットの追加・交換が容易
- ・２方向からの配線が可能
- ・短胴の奥行寸法を実現
- ・充電部保護カバーを標準付属
- ・トリガーアクション機構を採用した非常停止用押しボタンスイッチを用意（IEC，EN規格に対応）
- ・標準品でUL/CSA規格およびTÜV（EN規格）を認証取得
- ・CEマーク表示をしています
共通スペック情報
- Φ30角形 表示灯
- フレーム形状：角形
- 寸法（ボタン/フレーム）：□36
- 照光部形状：平大平形（透明グローブ）
- パネル取付け方法（締付リング）：前締め
- パネル内奥行寸法：標準形
- 端子構造：ねじ
その他製品情報
オプションを調べる
関連する詳細形式
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
| 名称 | 形式 | 仕様・備考 |
|---|---|---|
| 締付レンチ
|
AHX536 | DR30F4M,F4N,M4Mナット締付用 |
| 組替工具
|
AHX321 | 表示灯（全電圧式品）以外 |
| DR9A321-T | 表示灯 | |
| 締付レンチ（グローブ用）兼 ランプ抜差具（白熱ランプ用）
|
AHX702 | DR30D0L,K0Lグローブ締付用,白熱ランプ抜差用 |
| ランプ抜差具（LED用）
|
AHX790 | LEDランプ抜差用 |
| 締付ナット（裏面締付用）
|
DR9R001 | |
| ロックリング
|
AHX082 | |
| グローブ（表示灯用） | DR9C120-C | □：G,R,C,Y,A,S |
| 記名板（角フレーム・平形品用）
|
DR9P242-W | |
| DR9P242-□ | □：G,R,W,Y,A,S 注．W色は記名板=色板 | |
| LEDランプ（角フレーム表示灯用）
|
DN6Q005-6□ | □：G,R,W,Y,A DC6V |
| DN6Q005-2□ | □：G,R,W,Y,A AC12V | |
| DN6Q005-B□ | □：G,R,W,Y,A AC/DC12V | |
| DN6Q005-E□ | □：G,R,W,Y,A AC/DC24V | |
| 白熱ランプ
|
AHX135 | AC/DC5.5V |
| AHX279 | AC/DC15V | |
| AHX144 | AC/DC20V | |
| AHX129 | AC/DC24V | |
| トランスユニット
|
AR9T511-H | AC100-110V 充電部保護カバー付 |
| AR9T511-L | AC115-127V 充電部保護カバー付 | |
| AR9T511-M | AC200-220V 充電部保護カバー付 | |
| AR9T511-Q | AC230-254V 充電部保護カバー付 | |
| AR9T511-S | AC350-380V 充電部保護カバー付 | |
| AR9T511-T | AC400-440V 充電部保護カバー付 | |
| AR9T511-V | AC480V 充電部保護カバー付 | |
| AR9T511-W | AC500-550V 充電部保護カバー付 | |
| AR9T557-H | AC100-110V 充電部保護カバー付 | |
| AR9T557-L | AC115-127V 充電部保護カバー付 | |
| AR9T557-M | AC200-220V 充電部保護カバー付 | |
| AR9T557-Q | AC230-254V 充電部保護カバー付 | |
| AR9T557-S | AC350-380V 充電部保護カバー付 | |
| AR9T557-T | AC400-440V 充電部保護カバー付 | |
| AR9T557-V | AC480V 充電部保護カバー付 | |
| AR9T557-W | AC500-550V 充電部保護カバー付 | |
| 別置トランスベース
|
AR9T003 | |
| 抵抗ユニット
|
AR9T519-H | DC110V 充電部保護カバー付 |
| 充電部保護カバー
|
AR9Y305 | |
| DR9Y321 | ||
| AHX376 |
