モータ・応用製品 豆知識
モータの種類

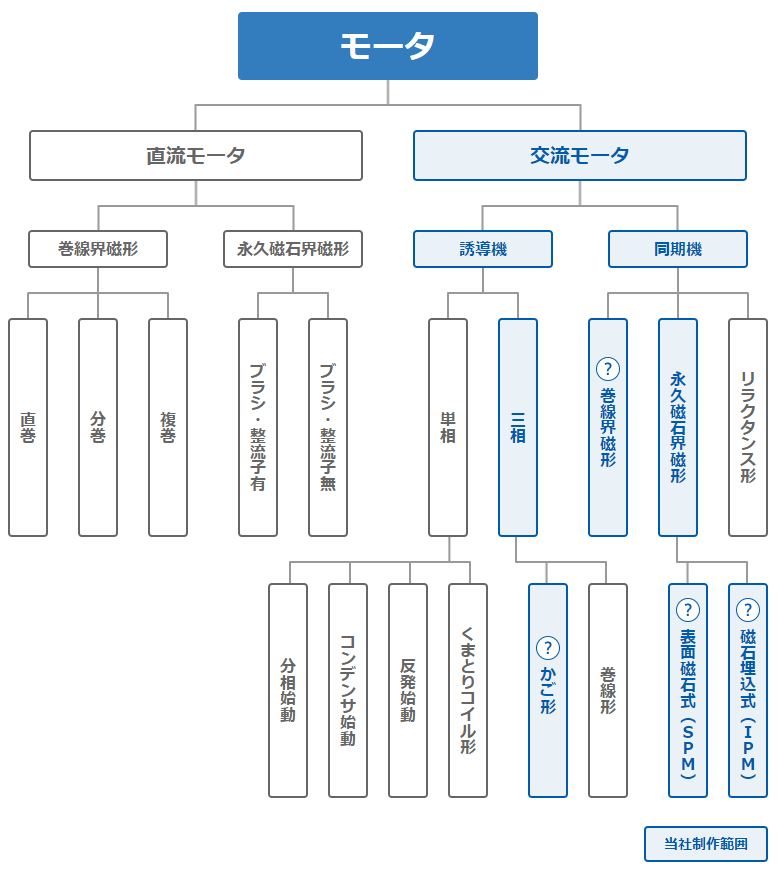

動作原理による分類
-
注1
-
巻線界磁形
界磁コイルにより発生する磁束を利用した複雑な構造のものです。また、界磁電流を制御することで、広域な制御範囲を得ることが可能です。
-
注2
-
かご形
一般的に非常に多く採用され、構造がシンプルで堅牢性に優れています。また、軸受部以外に摺動部が無く、メンテナンス性も容易です。
-
注3
-
表面磁石式（ＳＰＭ）
回転子の表面に永久磁石を貼り付けた構造で、小形化や応答性などに非常に優れています。（SPM = Surface Permanent Magnet）
-
注4
-
磁石埋込式（ＩＰＭ）
回転子鉄芯内部に磁石を埋め込んだ構造で、磁石飛散の恐れがなく高効率・小形化に優れています。（IPM = Interior Permanent Magnet）
代表構造図・主な部品名称
全閉外扇屋内形 （代表機種： プレミアム効率モータ3.7kW）
-
1.
ファンカバー
-
2.
外部ファン
-
3.
反運転側軸受
-
4.
反運転側プラケット
-
5.
端子箱
-
6.
固定子鉄心
-
7.
回転子鉄心
-
8.
固定子わく
-
9.
回転子導体
-
10.
固定子巻線
-
11.
運転側ブラケット
-
12.
運転側軸受
-
13.
軸
-
14.
軸端キー
全閉外扇屋外形 （代表機種： プレミアム効率モータ3.7kW）
-
1.
ファンカバー
-
2.
外部ファン
-
3.
反運転側軸受
-
4.
反運転側プラケット
-
5.
端子箱
-
6.
固定子鉄心
-
7.
回転子鉄心
-
8.
固定子わく
-
9.
回転子導体
-
10.
固定子巻線
-
11.
運転側ブラケット
-
12.
運転側軸受
-
13.
軸
-
14.
軸端キー
-
15.
水切りカラー
-
16.
運転側外エンドカバー
