モータ・応用製品
同期ドライブシステム

同期ドライブシステム共通の特長
高効率&省エネ
環境への配慮
モータ形式

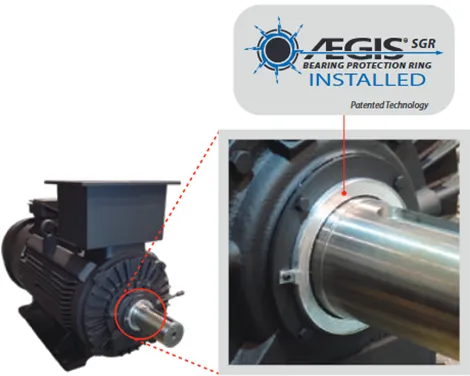

同期ドライブシステム共通のオプション品

製品ラインアップ

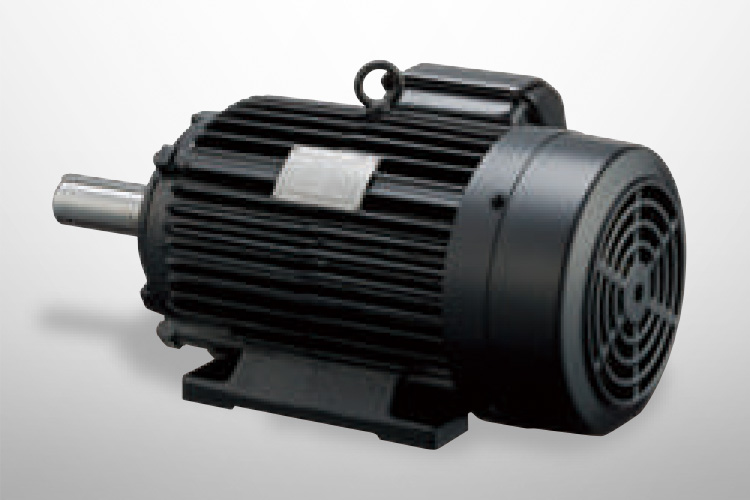

標準形センサレス GNB2

・センサレス
・モータ効率 IE3(注）
・プレミアム効率と同等レベル

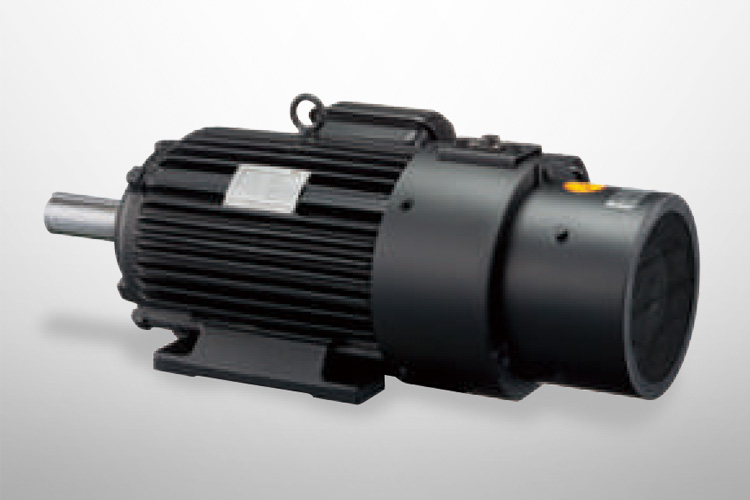

標準形センサ付き GNF2

・センサ付き
・モータ効率 IE3(注）
・プレミアム効率と同等レベル

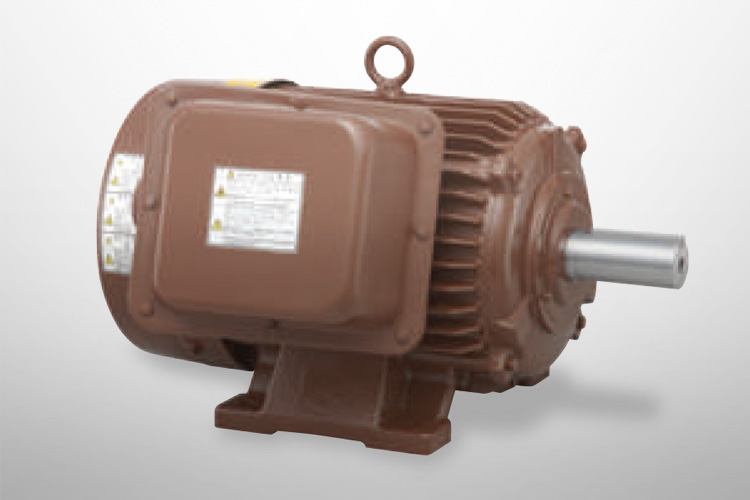

高効率形　センサレスGNP1

・センサレス
・モータ効率 IE4(注）
・スーパープレミアム効率と同等レベル

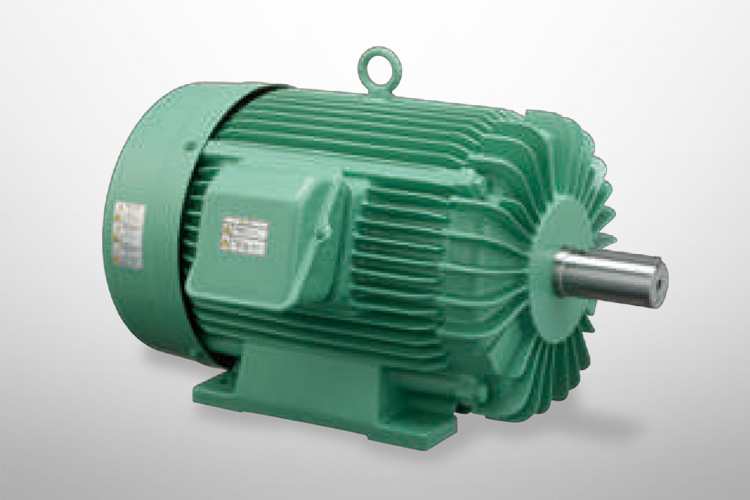

超高効率形センサレス GNS1

・センサレス
・モータ効率 IE4(注）
・スーパープレミアム効率レベル以上

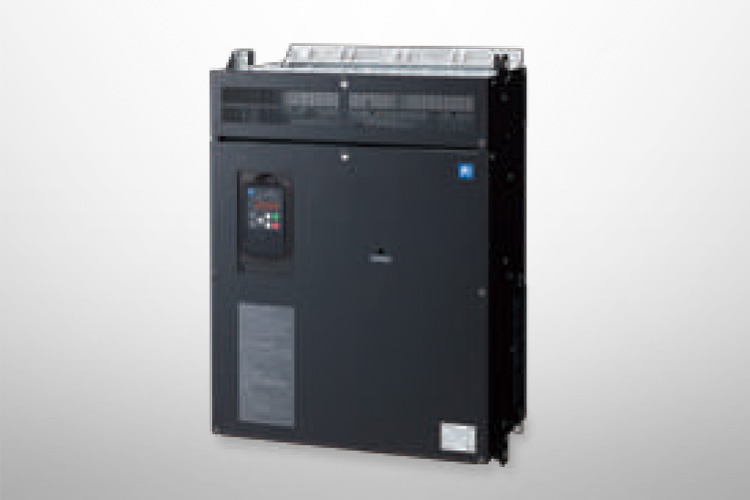

インバータ FRENIC-MEGA G2 Series

高性能多機能形インバータ。
新オートチューニング機能搭載で各種同期モータとのマルチドライブが可能。

同期ドライブシステム共通の特長

次世代同期ドライブシステムで更なる省エネ・省スペースを。

同期モータとは、回転子（ロータ）に永久磁石（Permanent Magnet）を内蔵したモータです。従来のインダクションモータやトップランナーモータと違い、永久磁石により磁束を発生させ二次電流が流れないため損失が低減し、更なる高効率化と小形・軽量化を実現いたします。また、標準形・高効率形・超高効率形シリーズの3モデルをメニュー化しております。これからは、各種同期モータと高性能多機能形インバータFRENIC-MEGA（G2 Series）の組み合わせによる"次世代同期ドライブシステム"で更なる省エネ・省スペースをご検討ください。

高効率&省エネ

高効率

標準形

モータ効率^（注）IE3（プレミアム効率）と同等レベル！

高効率形

モータ効率^（注）IE4（スーパープレミアム効率）と同等レベル！

超高効率形

モータ効率^（注）IE4（スーパープレミアム効率）レベル以上！

注）IEはIEC 60034-30-2規定、IE4はIEC 60034-31規定の効率クラス

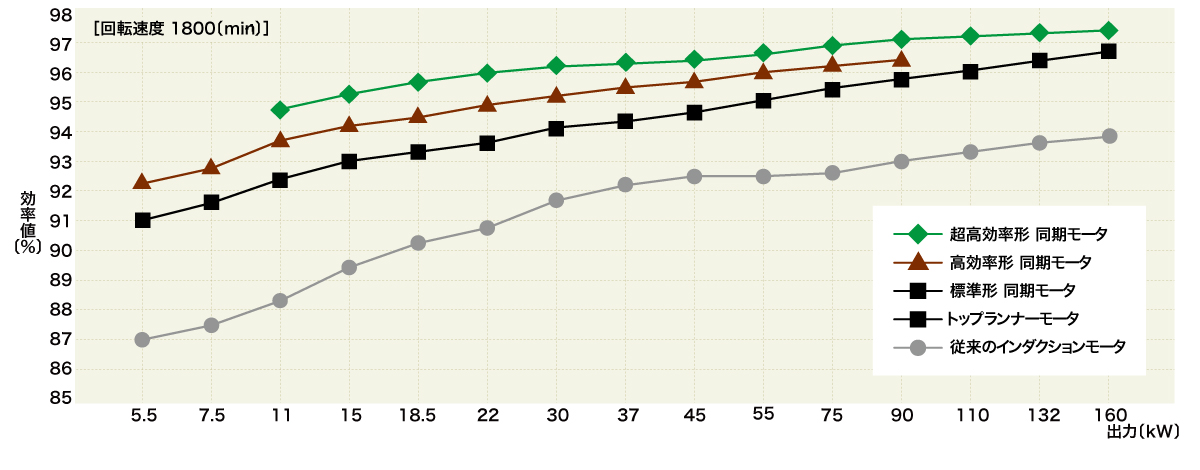

モータ効率値比較

注1: 上記インダクションモータの効率値は、JIS C 4210の値です。

注2: 上記標準形同期モータの効率値は、IEC 60034-30-2規定のIE3クラス値です。

注3: 上記高効率形同期モータの効率値は、IEC 60034-31規定のIE4クラス値です。

省エネ

組合せ運転で更に省エネ！

同期モータと独自の省エネ制御を搭載したインバータ（FRENIC-MEGA G2 series）との組合せにより、損失電力を低減し、更なる高効率運転を実現します。

省エネ効果（計算例）	全閉外扇形、22kW、1800min^-1、220V-60Hz、負荷率100％年間運転時間4,000h／年の場合

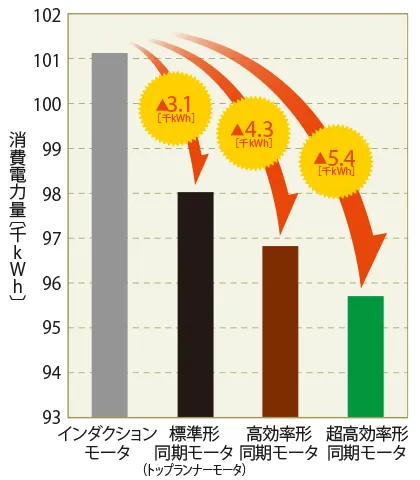

年間消費電力量

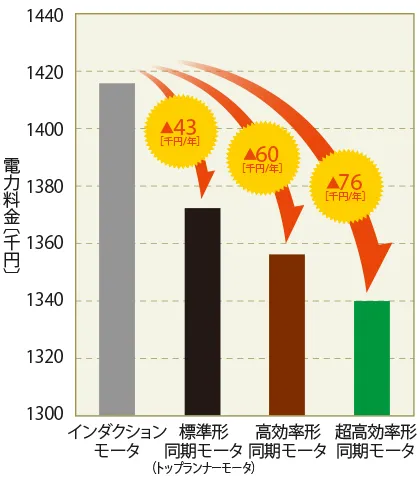

年間電力料金

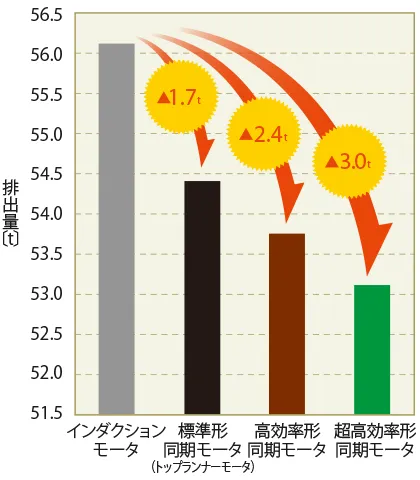

CO2排出量

注1: 電力料金は、14円/kWh

注2: CO₂換算は、0.555kg CO₂/kWh

注3: インダクションモータの効率値は、JIS C 4210の値です。

注4: 標準形同期モータの効率値は、IEC 60034-30-2規定のIE3クラス値です。

注５: 高効率形同期モータの効率値は、IEC 60034-31規定のIE4クラス値です。

ご参考

新設の場合、初期投資経費（インダクションモータ＋インバータセット価格差のみ）は若干高くなりますが、ランニングコストが非常に低減されるため、導入時のコスト増加分は短期間で回収する事が可能です。

環境への配慮

更なる環境性を向上

注　30kW～630kWのみ対応

1.

銅バー類Ni,Snメッキ採用
2.
動作周囲温度＋55℃まで対応
- 注　50℃以上でご使用の場合は、ディレーティングが必要です。
3.
プリント基板のコーティング強化
- （JIS C 60721-3-3/IEC 60721-3-3 Class 3C2）※耐塩仕様品などご注文生産品にて対応可能です。
4.

インバータ主冷却部は、保護等級IP55で盤外冷却を強化し、　低コスト・小形化に貢献

注: 下記の様な条件にてご検討・使用の場合につきましては、お手数ですが弊社営業部門までお問合せください。
a.硫化ガス環境（例えば、タイヤ製造業・製紙業・下水処理・繊維業の一部用途など）
b.導電性粉塵・異物環境（例えば、金属加工機・押出し機・印刷機・ゴミ処理など）
c.その他、標準の環境下以外でご使用される場合

長寿命（主構成部品）

インバータ内部の各種有寿命部品は、お客さまの設備メンテナンスサイクルを考慮。

設計寿命10年

（注）上記は設計寿命（計算値）であり保証値ではありません。

主回路コンデンサ

プリント基板電解コンデンサ

冷却ファン

欧州改正RoHS指令への対応

環境負荷10物質

鉛・水銀・カドミウム・六価クロム
ポリ臭化ビフェニール（PBB）
ポリ臭化ジフェニールエーテル（PBDE）
フタル酸ジ-2-エチルヘキシル（DEHP）
フタル酸ブチルベンジル（BBP）
フタル酸ジ-n-ブチル（DBP）
フタル酸ジイソブチル（DIBP）

グローバルへの適合

海外安全規格へ対応。

欧州地域	北米/カナダ
EC指令（CEマーキング）	UL規格/cUL規格

注）零相リアクトル内蔵タイプはEC指令（CEマーキング）に適合していません。

モータ形式

GNB・F・P

GNS

1・2	シリーズ名
1・2	同期モータ

3	記号	冷却構造
	B	標準全閉外扇形センサレス
	F	標準全閉他力通風形センサ付
	P	高効率全閉外扇形センサレス
	S	超高効率全閉外扇形センサレス

4	同期モータ

5・6	記号	枠番
	11	112
	13	132
	16	160
	18	180
	20	200
	22	225
	25	250
	28	280
	31	315

7	モータ長さ区分

8	記号	取付方式
	A	屋内横形脚取付 IMB3（F11）
	B	屋外横形脚取付 IMB3（F11）
	C	屋内立形軸下向フランジ取付 IMV1（L52）
	D	屋外立形軸下向フランジ取付 IMV1（L52）
	Z	その他
