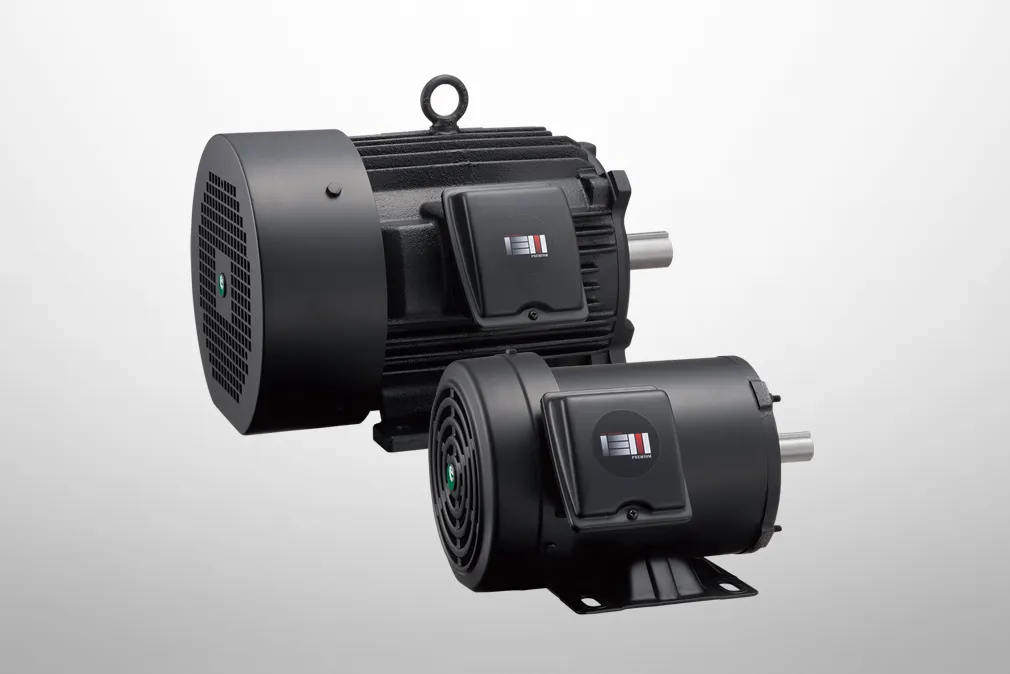

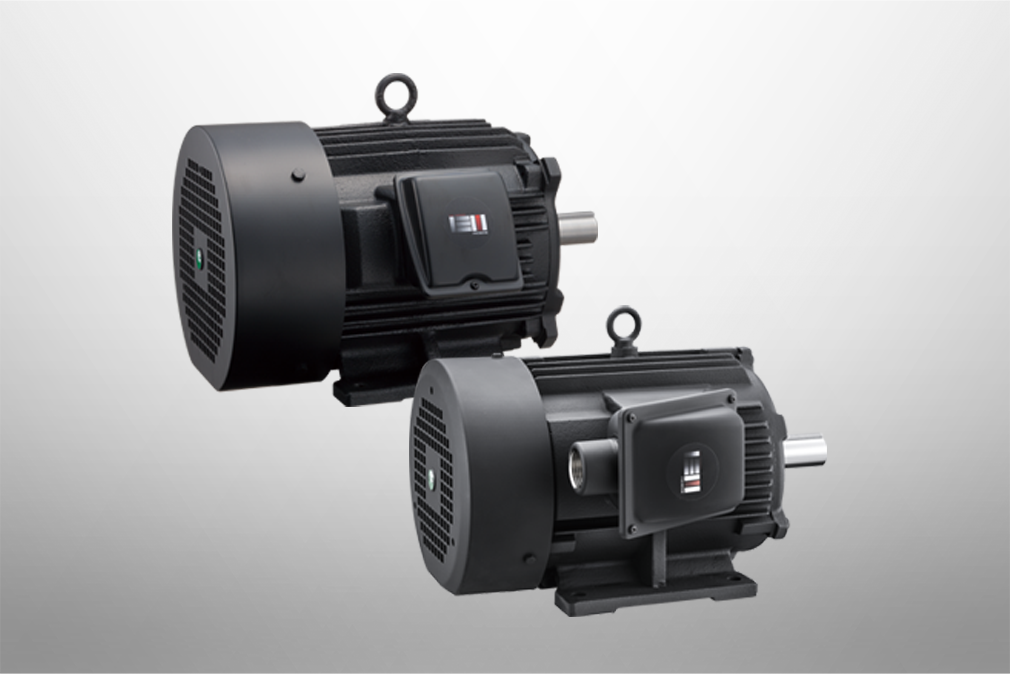

低圧三相モータ
国際的な地球環境保護や温暖化防止を背景に主要各国を始め、モータ（三相誘導電動機）に対する高効率化（法規制・施策）の動きが加速しています。
日本国内においても、「省エネ法（エネルギーの使用の合理化等に関する法律）」が注 改正・告示され、2015年4月1日より「トップランナー制度」が義務付けられております。
-
注
-
2013年10月25日付、2013年11月1日付 官報にて公布・施行
2014年10月31日付官報にて告示改正
-
関連リンク
-
IEC60034-30
-
JIS C 4034-30
（単一速度三相かご形誘導電動機の効率クラス）
高効率
トップランナー基準値クリアー！
注）JIS C 4034-30:2011規定の効率クラス

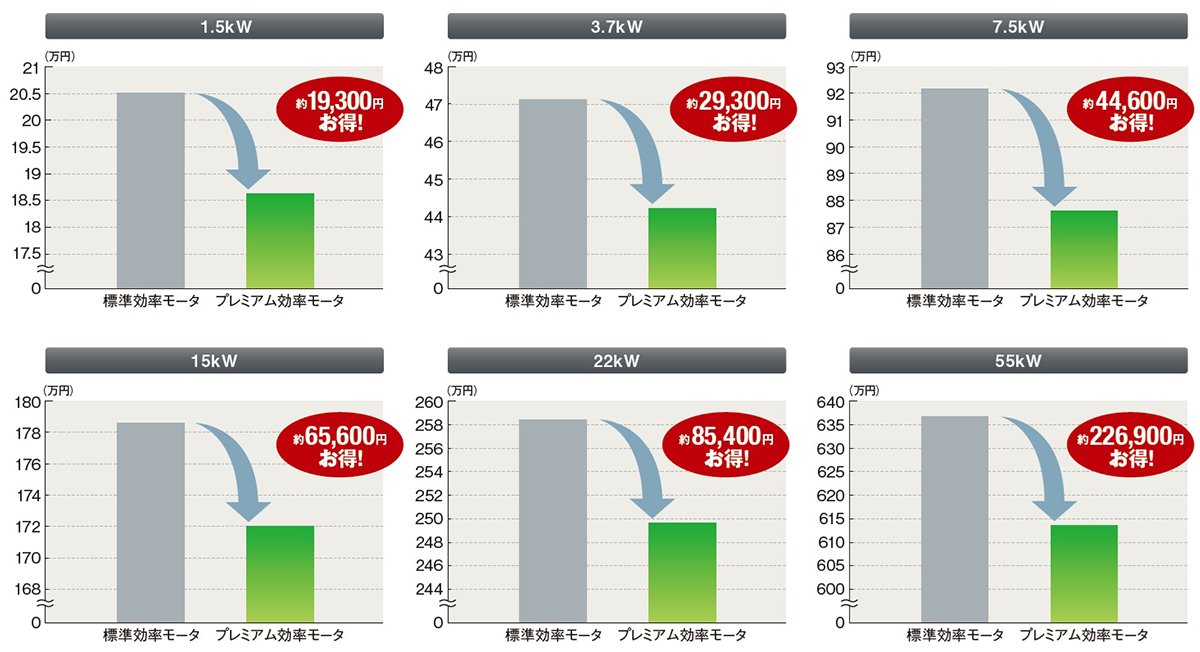

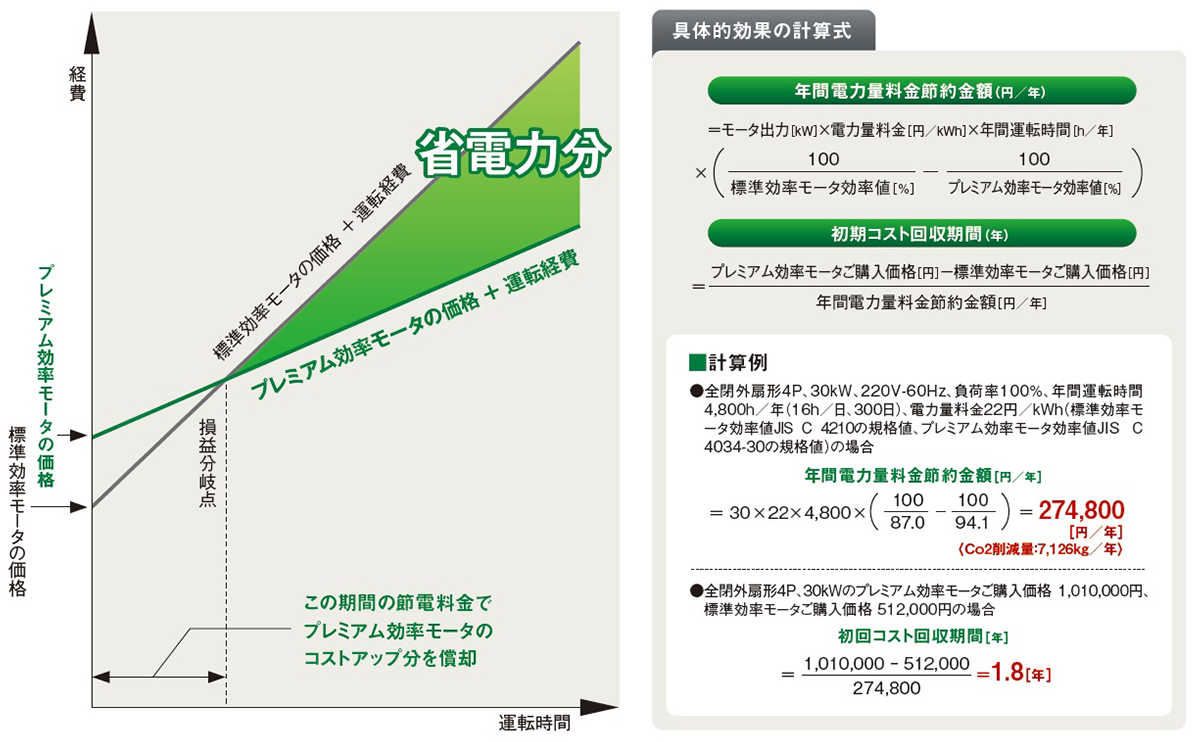

省エネ
ランニングコストの大幅低減！
屋外仕様
グローバルスタンダードの保護等級 IP55！
長寿命
絶縁システムの長寿命化！（注1）
置換えが容易
標準モータと枠番かつ取り合い寸法同一！（注1）
低騒音
平均5dB（A）の低減！（注1）
インバータ運転
0.5〜60Hz（1:120）の定トルク運転可能！（注2）
作業性の向上
端子箱は上部取付を採用！
ケーブル引出し方向の変更が容易！
保守点検が容易
グリース注入方式採用！
軸受交換不要！
注）枠番250S以上
-
注1
-
当社従来比による
-
注2
-
at4P、出力45kW以下
屋内形
| 標準効率 |  プレミアム効率 |
||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外被構造 | 全閉自冷形・全閉外扇形 | 全閉外扇形 | |||||||||||||||||||
| 形式 | 鋼板フレーム | MLP・MLH | MLK | ||||||||||||||||||
| 鋳物フレーム | ー | ＭLU | |||||||||||||||||||
| 出力 | 0.1〜0.4kW | 0.75〜375kW | |||||||||||||||||||
| 枠番号 | 63Ｍ〜80M | 80Ｍ〜355K | |||||||||||||||||||
| 定格電圧・定格周波数 |
|
|
|||||||||||||||||||
| 時間定格 | S1（連続） | S1（連続） | |||||||||||||||||||
| 保護方式 | IP40・IP44 | IP44 | |||||||||||||||||||
| ※1始動方式 | 直入始動 | 3.7kW以下：直入始動 5.5〜55kW：  -△始動75kW以上：直入始動 |
|||||||||||||||||||
| ※2耐熱クラス | 120（E） | 155（F） | |||||||||||||||||||
| 回転方向 | CCＷ（負荷側より見て反時計方向） | CCＷ（負荷側より見て反時計方向） | |||||||||||||||||||
| 周囲条件 | 温度 | －20℃〜＋40℃ | －30℃〜※3＋40℃ | ||||||||||||||||||
| 湿度 | 100％RH以下（但し、結露なきこと） | 100％RH以下（但し、結露なきこと） | |||||||||||||||||||
| 標高 | 1,000m以下 | 1,000m以下 | |||||||||||||||||||
| その他 | 腐食性、爆発性ガス、蒸気のなきこと | 腐食性、爆発性ガス、蒸気のなきこと | |||||||||||||||||||
| 端子箱 | 取付位置 （脚取付形） |
63M・71M | 80M | 200L以下 | 225S以上 | ||||||||||||||||
| 負荷側から見て左横側 | 負荷側から見て 左横側 |
上側 | |||||||||||||||||||
| 引込口方向 （脚取付形） |
ー | 200L以下 | 225S以上 | ||||||||||||||||||
| 下向き | 下向き | 負荷側から見て 左向き |
|||||||||||||||||||
| 上・下向き 2方向可能 |
90° ステップで 方向変更可能 |
90° ステップで方向変更可能 | |||||||||||||||||||
| 材質 | プラスチック製 | 鋼板製 | 鋼板製 | ||||||||||||||||||
| 口出線 | 方式 | 端子板方式 | 160L以下：端子板方式 180M以上：ラグ方式 |
||||||||||||||||||
| ※4本数 | 3本 | 3.7kW以下：3本 5.5〜55kW：6本 75kW以上：3本 |
|||||||||||||||||||
| 塗装色 | マンセルＮ5（灰色） | マンセルＮ1.2（黒色） | |||||||||||||||||||
| 規格 | 適用 | JIS C 4210 | JIS C 4213 | ||||||||||||||||||
| 効率 | ー | JIS C 4034-30：2011（IE3相当） | |||||||||||||||||||
-
注1
-
製作可能範囲としては、600V以下となります。
-
注2
-
始動方式（※1）は、4Pベース時です。
-
注3
-
耐熱クラス（※2）の温度上昇は、枠番112M以下：Eライズ、枠番132S〜225S：Bライズとなります。
-
注4
-
周囲温度（※3）は、商用運転時において枠番200L以下の機種のみ＋50℃まで対応可能です。
-
注5
-
口出線本数（※4）は、在庫品機種です。ご注文生産品につきましては、始動方式および口出線本数をご指定ください。
-
注6
-
海外へ輸出（モータ単体及び機械・設備等に組込まれたモータ）される場合は、各国独自の高効率法規制が施行・実施されていますので別途お問合せください。
屋外形
| 標準効率 | プレミアム効率 |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外被構造 | 全閉外扇形 | 全閉外扇形 | |||||||||||
| 形式 | 鋼板フレーム | MLH | MLK | ||||||||||
| 鋳物フレーム | ー | ＭLU | |||||||||||
| 出力 | 0.2〜0.4kW | 0.75〜375kW | |||||||||||
| 枠番号 | 63Ｍ〜80M | 80Ｍ〜355K | |||||||||||
| ※1定格電圧・定格周波数 |
|
|
|||||||||||
| 時間定格 | S1（連続） | S1（連続） | |||||||||||
| 保護方式 | IP44 | IP55 | |||||||||||
| ※2始動方式 | 直入始動 | 3.7kW以下：直入始動 5.5〜55kW： -△始動75kW以上：直入始動 |
|||||||||||
| ※3耐熱クラス | 120（E） | 155（F） | |||||||||||
| 回転方向 | CCＷ（負荷側より見て反時計方向） | CCＷ（負荷側より見て反時計方向） | |||||||||||
| 周囲条件 | 温度 | －20℃〜＋40℃ | －30℃〜※4＋40℃ | ||||||||||
| 湿度 | 100％RH以下（但し、結露なきこと） | 100％RH以下（但し、結露なきこと） | |||||||||||
| 標高 | 1,000m以下 | 1,000m以下 | |||||||||||
| その他 | 腐食性、爆発性ガス、蒸気のなきこと | 腐食性、爆発性ガス、蒸気のなきこと | |||||||||||
| 端子箱 | 取付位置 （脚取付形） |
ー | 200L以下 | 225S以上 | |||||||||
| 負荷側から見て左横側 | 負荷側から見て 左横側 |
上側 | |||||||||||
| 引込口方向 （脚取付形） |
ー | 200L以下 | 225S以上 | ||||||||||
| 反運転側向き | 反運転側向き | 負荷側から見て 左向き |
|||||||||||
| 90° ステップで方向変更可能 | 90° ステップで方向変更可能 | ||||||||||||
| 材質 | 鋼板製 | 鋼板製 | |||||||||||
| 口出線 | 方式 | 端子板方式 | ラグ方式 | ||||||||||
| ※5本数 | 3本 | 3.7kW以下：9本 5.5〜55kW:12本 75〜132kW:9本 160kW以上:3本 |
|||||||||||
| 塗装色 | マンセルＮ5（灰色） | マンセルＮ1.2（黒色） | |||||||||||
| 規格 | 適用 | JIS C 4210 | JIS C 4213 | ||||||||||
| 効率 | ー | JIS C 4034-30：2011（IE3相当） | |||||||||||
-
注1
-
製作可能範囲としては、600V以下となります。
-
注2
-
定格電圧・周波数（※1）は、出力132kw以下：二重電圧仕様、出力132kW超え：単一電圧仕様です。（at 4P）
-
注3
-
始動方式（※2）は、4Pベース時です。
-
注4
-
耐熱クラス（※3）の温度上昇は、枠番112M以下：Eライズ、枠番132S〜225S：Bライズとなります。
-
注5
-
周囲温度（※4）は、商用運転時において枠番200L以下の機種のみ＋50℃まで対応可能です。
-
注6
-
口出線本数（※5）は、在庫品機種です。ご注文生産品につきましては、始動方式および口出線本数をご指定ください。
-
注7
-
海外へ輸出（モータ単体及び機械・設備等に組込まれたモータ）される場合は、各国独自の高効率法規制が施行・実施されていますので別途お問合せください。
