モータ・応用製品
ギヤードモータ
製品紹介

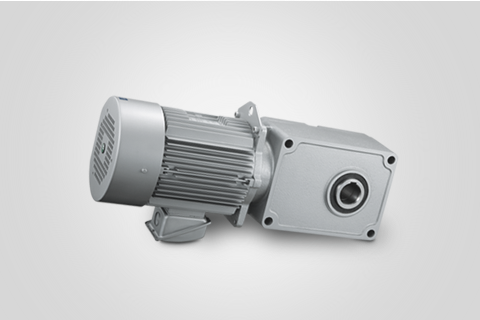

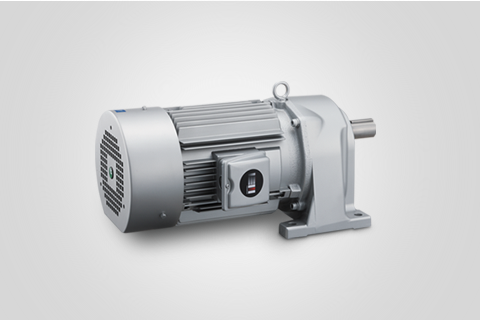

| 平行軸形（MGXシリーズ） | 中空軸形（MHXシリーズ） | |
|---|---|---|
| 製品 |  |
 |
| タイプ | ・平行軸 / 実芯軸（ストレート軸、キー溝付） ・脚取付形（M）、フランジ取付形（F） |
・直交軸 / 中空軸（ホローシャフト、キー溝付） ・フェイスマウント取付形（F） |
| モータ | プレミアム効率モータ搭載 | プレミアム効率モータ搭載 |
| 特長・仕様 | ・減速比：1/3 ～ 1/1200（超低速まで幅広く対応） ・旧モデルと同寸法で置換えが簡単 ・チェーンやカップリングでつなぐ標準タイプ ・ 0.1kW ～ 7.5kWまで対応 |
・減速比：1/7 ～ 1/240 ・旧モデルと同寸法で置換えが簡単 ・機械の軸に直挿しできる（チェーンや継手が不要でコスト削減） ・上下左右どの向きでも自在に取り付け可能 ・出っ張りがなく省スペース ・0.1kW ～ 7.5kWまで対応 |
特長
＊JIS C 4034-30:2011規定の効率クラスIE3相当
-
注
-
当社のトップランナーモータ識別表示の定義についてはこちらの「認証マーク」をご覧ください。
鉄損が少ない高品質材料の使用、一次銅損・二次銅損の配分を工夫したスロット形状、機械的な損失見直しなどを実施し、総合損失の大幅低減に成功しました。
標準効率モータに比べ、プレミアム効率モータは効率が高く、長時間使う用途ほど省エネ効果が大きく、経済性の向上が可能です。
ファンカバー用センターキャップに印刷。
従来のギヤードモータと取合い寸法が同一なため、スムーズな置換えが可能です。
-
注
-
MGXシリーズの出力1.5kW・減速比1/3~1/10のみ除く
鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニール（PBB）・ポリ臭化ジフェニールエーテル（PBDE）
フタル酸ジ-2-エチルへキシル(DEHP)・フタル酸ブチルベンジル(BBP)
フタル酸ジ-n-ブチル(DBP)・フタル酸ジイソブチル(DIBP)
-
注
-
モータ出力0.1kWは除く
3〜60Hz（1:20）定トルク運転が可能です。
-
注
-
標準効率機種（出力0.4kW以下）につきましては3-60Hz（1：20）の定トルク運転が可能です。
出力400W以下の機種については、全閉自冷形モータを搭載しているためモータ冷却ファンの風切音がなく低騒音です。
EC指令（低電圧指令）への適合を自己宣言し、CEマークを本体に表示しています。
-
注
-
全機種、準標準仕様（2Week生産品）となります

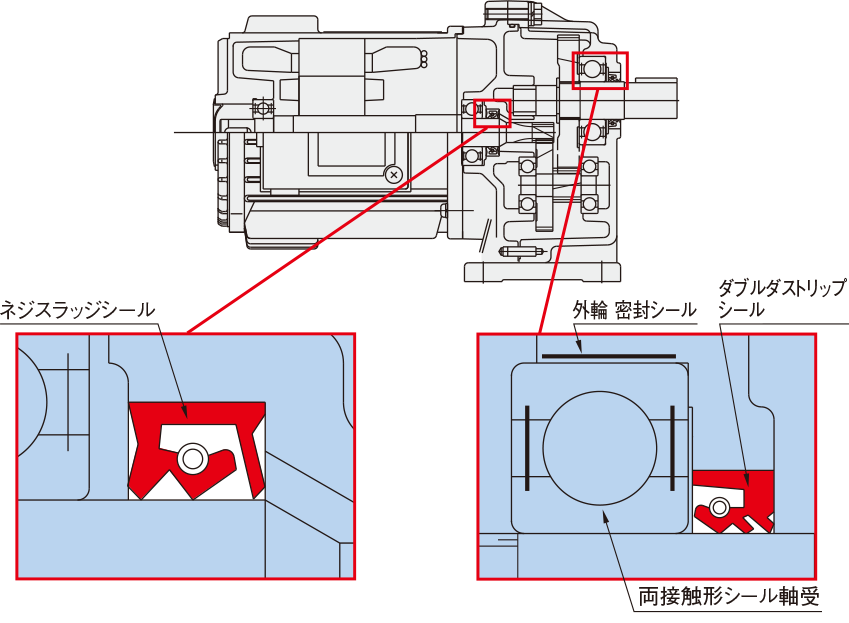

専用のアクリル材、ネジスラッジシールの採用によりリップ磨耗を低減しシールの耐久性3倍（当社比）を実現。
ダブルダストリップシールにより大気からの異物侵入を防止。両接触形シール軸受と外輪密封シール構造の採用により、ギヤｰスラッジ侵入を防止。これによりリップ摩耗を低減しシール耐久性を更に向上。
ギヤー出力軸を中心にして取付ピッチが上下同一寸法（X=Y）のため、取付勝手が自由自在です。
ブレーキ付全機種にワンタッチ構造の手動ブレーキ開放装置が付いているため、設備のメンテナンス等をスピーディーに行うことが出来ます。
省エネ効果

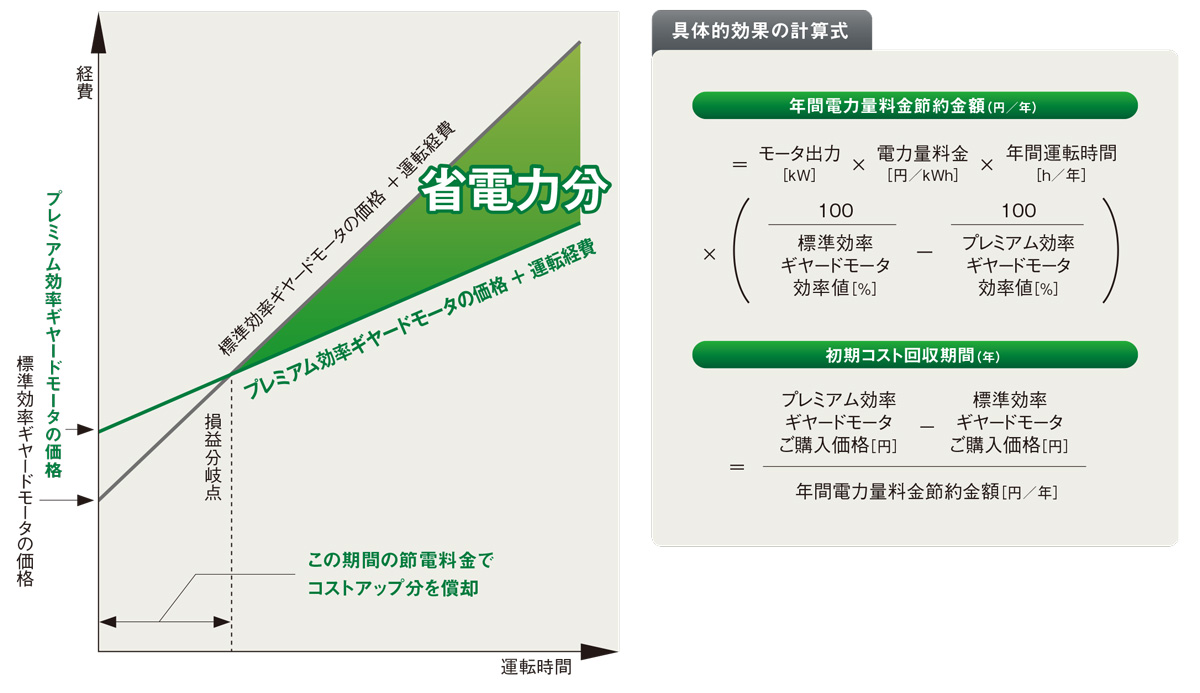

省電力計算式

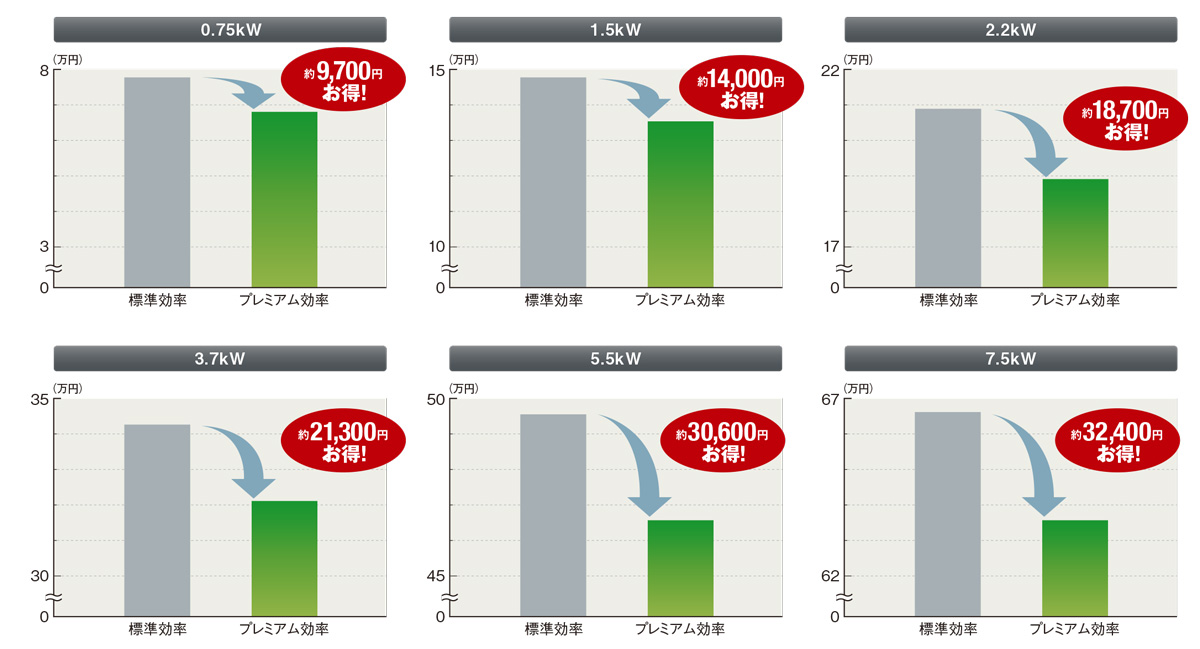

年間省電力料金比較
お問い合わせ
価格、納期についてのお問い合わせやカタログ請求は当社営業または代理店にお問い合わせください。
導入前の製品の技術的なご質問も、電話、メールでお受けしております。
-
