同期モータ

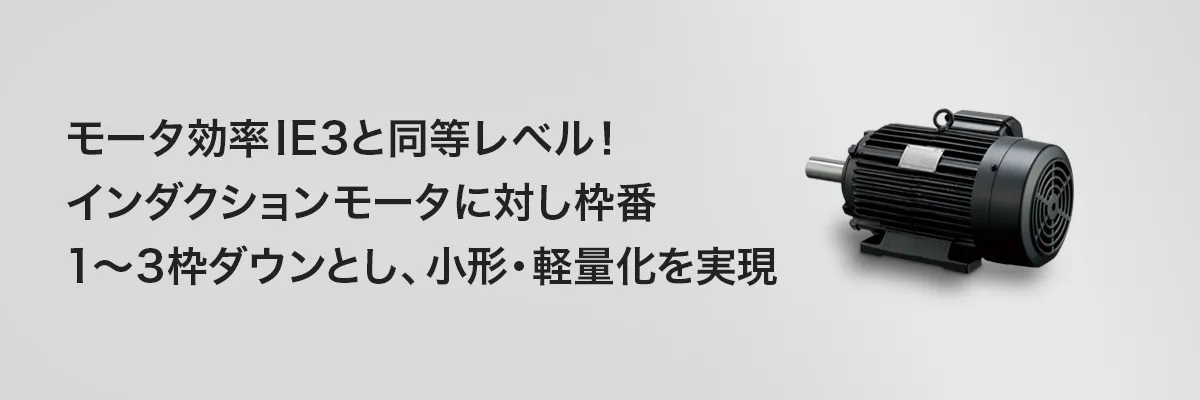

標準形 センサレス GNB2 Series

標準形 センサレス GNB2 Series

高効率・省エネ

  • モータ効率IE3（プレミアム効率）と同等レベル！
    注） IE3は、IEC 60034-30-1規定の効率クラスです。

小形・軽量化

  • 体積比：平均▲35％、質量比：平均▲40％！（当社比）
    従来のインダクションモータ・トップランナーモータに対しモータ枠番1〜3枠ダウンしました。
    機械のコンパクト化、省スペース化が可能です。

高力率

  • 受電設備容量の低減が可能！
    高効率はもちろん従来のインダクションモータ・トップランナーモータに対し、高力率なため設備等の電流容量を低減できます。

メンテナンスが容易

  • 軸受交換作業が簡単！
    回転子（ロータ）を引抜かなくても軸受交換が可能な構造とし現場での交換・作業効率の改善ができます。

定格出力〔kW〕 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90
基底回転速度〔min-1〕 1800
定格トルク〔N・m〕 29.2 39.8 58.3 79.5 98.1 117 159 196 239 292 398 477
形式 GNB2
センタハイト〔mm〕
（従来のインダクションモータ）		 112
（132）		 112
（160）		 132
（180）		 160
（200）		 180
（225）		 180
（250）		 200
（250）
定格電流値
（二次側）〔A〕		 200V 20 29 42 57 70 80 108 144 160 200 270 316
400V 10 15 21 29 35 40 54 72 80 100 135 158
慣性モーメント〔kg・m2〕 0.014 0.018 0.021 0.029 0.049 0.065 0.081 0.153 0.191 0.325 0.432 0.721
極数 6P
保護構造 全閉外扇形（IP44）
取付方式 足取付（IMB3）
過負荷耐量 120%　1分間 150%　1分間
時間定格 S1（連続）
絶縁の耐熱クラス 155（F）
回転方向 運転側から見て，反時計方向（CCW）
騒音〔dB（A）at1m〕 70以下 80以下
振動〔μm，p-p〕 10以下
耐振動〔m/s2〕 6.86（0.7G）
設置場所 屋内，標高1000m以下
周囲温度，湿度 -10〜＋40℃，90%RH以下（結露しないこと）
塗装色 マンセルN1.2
定格出力〔kW〕 110 132 160 200 220 250 280 300 315
基底回転速度〔min-1〕 1800
定格トルク〔N・m〕 583 700 848 1061 1167 1326 1485 1591 1671
形式 GNB2
センタハイト〔mm〕
（従来のインダクションモータ）		 225
（280）		 250
（315）		 280
（315）		 280
（355）
定格電流値
（二次側）〔A〕		 200V − − − − − − − − −
400V 190 223 273 336 376 440 465 520 545
慣性モーメント〔kg・m2〕 0.792 0.898 1.72 2.00 2.26 2.86 3.19 3.54 3.54
極数 6P
保護構造 全閉外扇形（IP54）
取付方式 足取付（IMB3）
過負荷耐量 150%　1分間
時間定格 S1（連続）
絶縁の耐熱クラス 155（F）
回転方向 運転側から見て，反時計方向（CCW）
騒音〔dB（A）at1m〕 90以下
振動〔μm，p-p〕 10以下
耐振動〔m/s2〕 6.86（0.7G）
設置場所 屋外，標高1000m以下
周囲温度，湿度 -10〜＋40℃，90%RH以下（結露しないこと）
塗装色 マンセルN1.2

注1

上記在庫欄　◎：標準在庫品、 ：受注生産品

注2

基底回転速度1000、1200、1500、3000、3600〔min-1〕の専用モータも製作可能です。

注3

商用運転から切替えの場合は、別途お問合せください。

注4

モータ枠番160以下については、フランジ取付形も製作可能です。

注5

定格出力3.7kW以下の専用モータが必要な場合は、別途お問合せください。

スライドベース・レール
枠番 形式 品番コード 概略質量
〔kg〕
112Mh SB 112MH MXB1100 3.6
112Jh 112JH MXB1101 9
132Lh 132LH MXB1102 11
132Hh 132HH MXB1103 12
160Lg 160LG MXB1104 22
160Jg 160JG MXB1105 23
180Lg 180LG MXB1106 25
180Jg SR 200JG MXR1100 2×19
200Jg 2×19

注1

標準形同期モータGNB2シリーズ（センサレス）、GNF2シリーズ（センサ付）専用品となります。

注2

上記は、全て標準在庫品です。

注3

塗装色は、マンセルN1.2です。

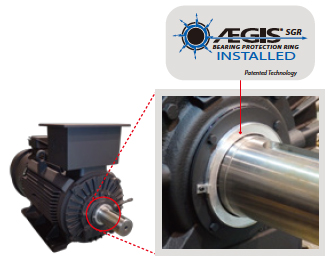

アースリング

枠番225以上のモータには、軸受電食防止対策としてアースブラシを原則取り付けています。アースブラシは、消耗品のため定期交換が必要になります。尚、据付場所や運用状態等によりアースブラシの交換が困難な場合には、メンテナンスフリーのアースリング（イージス SGR）も、オプションで準備していますのでご注文の際、ご用命ください。
