同期モータ

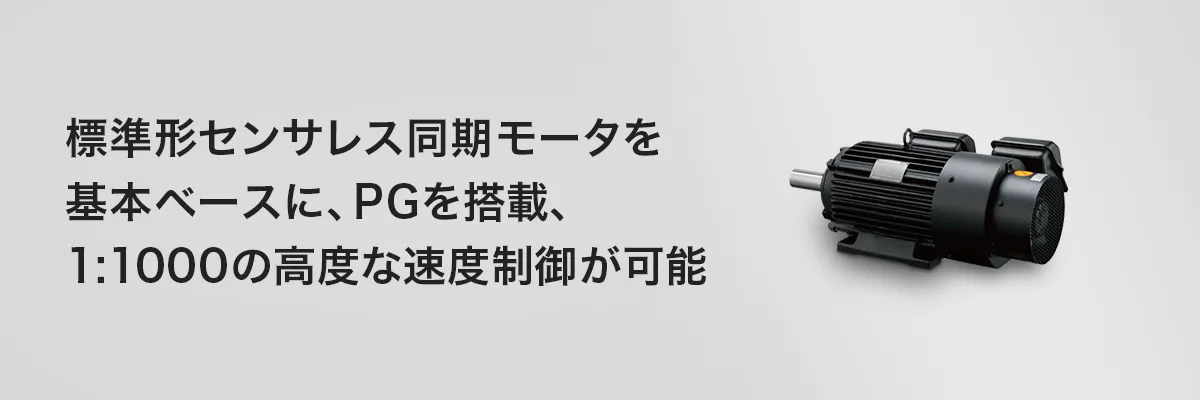

標準形 センサ付き GNF2 Series

標準形 センサ付き GNF2 Series

高効率・省エネ

  • モータ効率IE3（プレミアム効率）と同等レベル！

注

IE3は、IEC 60034-30-1規定の効率クラスです。

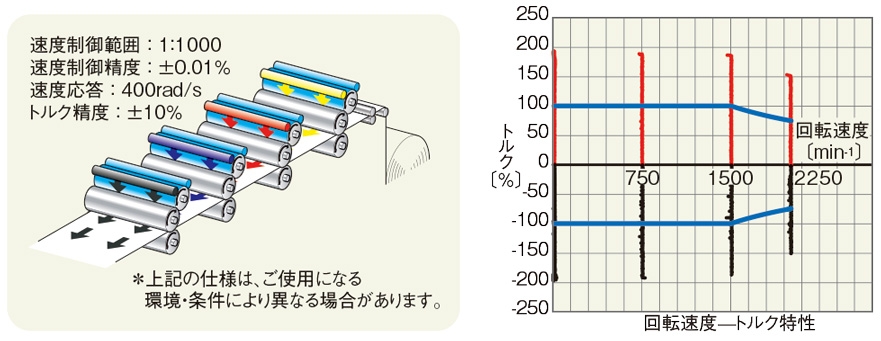

高度な速度制御対応

  • PGベクトル制御が可能！
    印刷機・プレス機械などの用途に適しています。

注

インバータオプション品のPMPGフィードバックカードが必要となります。

小形・軽量化

  • 積比：平均▲35％、質量比：平均▲40％！（当社比）
    従来のインダクションモータ・トップランナーモータに対しモータ枠番1〜3枠ダウンしました。
    機械のコンパクト化、省スペース化が可能です。

高力率

  • 受電設備容量の低減が可能！
    高効率はもちろん従来のインダクションモータ・トップランナーモータに対し、高力率なため設備等の電流容量を低減できます。

定格出力[kW] 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90
基底回転速度[min-1] 1500
最高回転速度[min-1] 2000
定格トルク[N・m] 35.0 47.7 70.0 95.5 118 140 191 235 286 350 477 573
形式 GNF2
センタハイト[mm]
（従来のインダクションモータ）		 112
（132）		 112
（160）		 132
（180）		 160
（200）		 180
（225）		 180
（250）		 200
（250）
定格電流値
（二次側）[A]		 200V 20 29 42 57 71 82 113 140 165 200 270 316
400V 10 15 21 29 36 41 57 70 83 100 135 158
慣性モーメント[kg・m2] 0.018 0.021 0.027 0.036 0.065 0.070 0.090 0.153 0.191 0.350 0.467 0.805
極数 6P
保護構造 全閉他力通風（IP44），通風方向：反運転側から運転側へ排気
取付方式 足取付（IMB3）
過負荷耐量 150%　1分間
時間定格 S1（連続）
絶縁の耐熱クラス 155（F）
回転方向 運転側から見て，反時計方向（CCW）
内蔵部品 エンコーダ 1024P/R，DC5V，信号A・A・B・B（運転側から見てCCWにて，Bが90°進み）・Z・Z, U・U・V・V・W・W
ラインドライバー出力
サーミスタ NTCサーミスタ1個
騒音[dB（A）at1m] 80以下
振動[μm，p-p] 10以下
耐振動[m/s2] 6.86（0.7G）
設置場所 屋内，標高1000m以下
周囲温度，湿度 -10〜+40℃，90%RH以下（結露しないこと）
塗装色 マンセルN1.2
定格出力[kW] 110 132 160 200 220 250 280 300
基底回転速度[min-1] 1500
最高回転速度[min-1] 2000
定格トルク[N・m] 700 840 1018 1273 1400 1591 1782 1910
形式 GNF2
センタハイト[mm]
（従来のインダクションモータ）		 225
（280）		 250
（280）*		 280
（315）		 280
（355）
定格電流値
（二次側）[A]		 200V − − − − − − − −
400V 198 232 273 340 369 420 480 520
慣性モーメント[kg・m2] 0.882 0.994 1.96 2.22 2.89 2.89 3.24 3.24
極数 6P
保護構造 全閉他力通風（IP54），通風方向：反運転側から運転側へ排気
取付方式 足取付（IMB3）
過負荷耐量 150%　1分間
時間定格 S1（連続）
絶縁の耐熱クラス 155（F）
回転方向 運転側から見て，反時計方向（CCW）
内蔵部品 エンコーダ 1024P/R，DC5V，信号A・A・B・B（運転側から見てCCWにて，Bが90°進み）・Z・Z, U・U・V・V・W・W
ラインドライバー出力
サーミスタ NTCサーミスタ2個
騒音[dB（A）at1m] 90以下
振動[μm，p-p] 10以下
耐振動[m/s2] 6.86（0.7G）
設置場所 屋外，標高1000m以下
周囲温度，湿度 -10〜+40℃，90%RH以下（結露しないこと）
塗装色 マンセルN1.2

注1

上記在庫欄　◎：標準在庫品、 ：受注生産品

注2

基底回転速度1500[min-1]以外の専用モータが必要な場合は、別途お問合せください。

注3

商用運転から切替えの場合は、別途お問合せください。

注4

定格出力3.7kW以下の専用モータが必要な場合は、別途お問合せください。

注5

低減トルク負荷であれば、センサレスも対応可能ですので別途お問合せください。

注6

*部の従来のインダクションモータは当社MVKシリーズです。

スライドベース・レール

〔単位：mm〕

枠番 形式 品番コード 概略質量
〔kg〕
112Mh SB 112MH MXB1100 3.6
112Jh 112JH MXB1101 9
132Lh 132LH MXB1102 11
132Hh 132HH MXB1103 12
160Lg 160LG MXB1104 22
160Jg 160JG MXB1105 23
180Lg 180LG MXB1106 25
180Jg SR 200JG MXR1100 2×19
200Jg 2×19

注1

標準形同期モータGNB2シリーズ（センサレス）、GNF2シリーズ（センサ付）専用品となります。

注2

上記は、全て標準在庫品です。

注3

塗装色は、マンセルN1.2です。

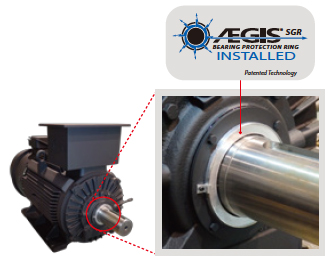

アースリング

枠番225以上のモータには、軸受電食防止対策としてアースブラシを原則取り付けています。アースブラシは、消耗品のため定期交換が必要になります。尚、据付場所や運用状態等によりアースブラシの交換が困難な場合には、メンテナンスフリーのアースリング（イージス SGR）も、オプションで準備していますのでご注文の際、ご用命ください。
