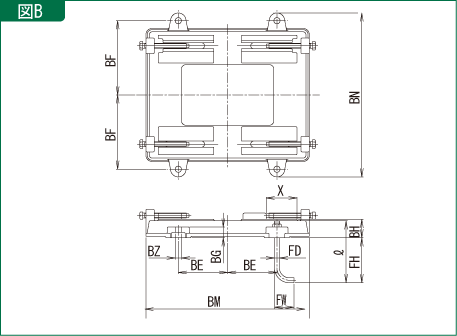

外形寸法図
製品仕様
標準形GNB2、GNF2 series専用
〔単位:mm〕
枠番 |
形式 |
品番コード |
図 |
寸法 |
基礎ボルト |
質量
〔kg〕 |
BE |
BF |
BG |
BH |
BM |
BN |
BZ |
RN |
RW |
X |
FD×ℓ |
FH |
FW |
112Mh |
SB |
112MH |
MXB1100 |
A |
95 |
115 |
20 |
40 |
310 |
260 |
13 |
- |
- |
50 |
M10×125 |
95 |
40 |
3.6 |
112Jh |
112JH |
MXB1101 |
B |
125 |
165 |
30 |
50 |
370 |
366 |
15 |
- |
- |
70 |
M12×160 |
115 |
50 |
9 |
132Lh |
132LH |
MXB1102 |
140 |
165 |
30 |
55 |
395 |
370 |
15 |
- |
- |
80 |
M12×160 |
115 |
50 |
11 |
132Hh |
132HH |
MXB1103 |
140 |
205 |
30 |
55 |
395 |
450 |
15 |
- |
- |
80 |
M12×160 |
115 |
50 |
12 |
160Lg |
160LG |
MXB1104 |
160 |
205 |
35 |
60 |
530 |
460 |
20 |
- |
- |
100 |
M16×200 |
145 |
63 |
22 |
160Jg |
160JG |
MXB1105 |
160 |
230 |
35 |
60 |
530 |
510 |
20 |
- |
- |
100 |
M16×200 |
145 |
63 |
23 |
180Lg |
180LG |
MXB1106 |
180 |
230 |
30 |
65 |
540 |
510 |
20 |
- |
- |
80 |
M16×200 |
150 |
63 |
25 |
180Jg |
SR |
200JG |
MXR1100 |
C |
250 |
- |
25 |
70 |
680 |
- |
20 |
170 |
65 |
180 |
M16×200 |
150 |
63 |
2×19 |
200Jg |
250 |
- |
25 |
70 |
680 |
- |
20 |
170 |
65 |
180 |
M16×200 |
150 |
63 |
2×19 |
-
注1
-
標準形同期モータGNB2シリーズ(センサレス)、GNF2シリーズ(センサ付)専用品となります。
-
注2
-
上記は、全て標準在庫品です。
-
注3
-
塗装色は、マンセルN1.2です。
高効率形GNP1、超高効率形GNS1 series専用
〔単位:mm〕
枠番 |
形式 |
品番コード |
図 |
寸法 |
基礎ボルト |
質量
〔kg〕 |
BE |
BF |
BG |
BH |
BM |
BN |
BZ |
RN |
RW |
X |
FD×ℓ |
FH |
FW |
132S |
SB |
132S |
MXB1046 |
A |
110 |
120 |
25 |
45 |
350 |
270 |
13 |
- |
- |
60 |
M10×125 |
90 |
40 |
4.7 |
132M |
132M |
MXB1047 |
110 |
140 |
25 |
45 |
350 |
310 |
13 |
- |
- |
60 |
M10×125 |
90 |
40 |
5.0 |
160M |
160M |
MXB1048 |
B |
125 |
165 |
30 |
50 |
440 |
366 |
15 |
- |
- |
70 |
M12×160 |
115 |
50 |
8.5 |
160L |
160L |
MXB1049 |
125 |
185 |
30 |
50 |
440 |
406 |
15 |
- |
- |
70 |
M12×160 |
115 |
50 |
9 |
180M |
180M |
MXB1050 |
140 |
185 |
30 |
55 |
495 |
410 |
15 |
- |
- |
80 |
M12×160 |
115 |
50 |
11 |
180L |
180L |
MXB1051 |
140 |
205 |
30 |
55 |
495 |
450 |
15 |
- |
- |
80 |
M12×160 |
115 |
50 |
11 |
200L |
200L |
MXB1053 |
160 |
230 |
35 |
60 |
570 |
510 |
20 |
- |
- |
100 |
M16×200 |
145 |
63 |
18 |
225S |
225S |
MXB1054 |
180 |
230 |
30 |
65 |
580 |
510 |
20 |
- |
- |
80 |
M16×200 |
150 |
63 |
25 |
250S |
SR |
5 |
MXR7002 |
C |
225 |
- |
40 |
80 |
710 |
- |
18 |
184 |
65 |
125 |
M16×210 |
145 |
63 |
2×15 |
250M |
225 |
- |
40 |
80 |
710 |
- |
18 |
184 |
65 |
125 |
M16×210 |
145 |
63 |
2×15 |
280S |
225 |
- |
40 |
80 |
710 |
- |
18 |
184 |
65 |
125 |
M16×210 |
145 |
63 |
2×15 |
280M |
225 |
- |
40 |
80 |
710 |
- |
18 |
184 |
65 |
125 |
M16×210 |
145 |
63 |
2×15 |
315S |
6 |
- |
280 |
- |
50 |
100 |
910 |
- |
24 |
220 |
80 |
200 |
M20×550 |
470 |
60 |
2×30 |
315M |
280 |
- |
50 |
100 |
910 |
- |
24 |
220 |
80 |
200 |
M20×550 |
470 |
60 |
2×30 |
-
注1
-
インダクションモータのスライドベース・レールと同一品となります。
-
注2
-
品番コードのある機種は標準在庫品です。
-
注3
-
塗装色は、マンセルN5です。
