海外高効率規制認証モータ
中国向

中国国家規格GB18613-2012（中小型三相誘導電動機能効限定値及び能効等級）とGB25958-2010（小型電動機能効限定値及び能効等級）が統合され、新たにGB18613-2020へ改正しました。
よって、2021年6月1日より新高効率規制（三相誘導電動機エネルギー効率標識実施規則_CEL007-2021）として適用・施行されています。

法律名		中小型三相誘導電動機エネルギー効率標識実施規則（CEL007-2021）
適合規格		GB18613-2020
効率クラス		GB3級（IE3）
規制実施日（施行日）		2021年6月1日〜
対象モータ	外被構造	全閉外扇形
	取付方法	指定なし
	出力 ※4Pベースにて記載	0.75kW〜375kW
	極数	2,4,6,8P
	電圧・周波数	1000V以下・50Hz
	定格	S1（連続）、S3 80%ED（反復）
	負荷率	100%
	速度	単一速度
	特性	Design N
	その他	一般用防爆形モータなど
認証制度	取得義務	有

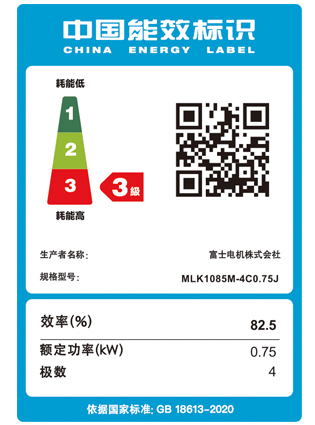

認証制度	表示義務	有（指定ラベル）
罰則		有
規制対象外（例）		機械（ポンプ、ファン、コンプレッサ、ギヤボックスなど）に組み込まれて一体化され分離できないモータ（モータ単体試験不可）インバータ駆動専用モータ（強制冷却用ファン付、他力通風形IC416）など

効率基準値（GB3級）

出力［kW］	50Hz
出力［kW］	2極	4極	6極	8極
0.12	60.8	64.8	57.7	50.7
0.18	65.9	69.9	63.9	58.7
0.20	67.2	71.1	65.4	60.6
0.25	69.7	73.5	68.6	64.1
0.37	73.8	77.3	73.5	69.3
0.40	74.6	78.0	74.4	70.1
0.55	77.8	80.8	77.2	73.0
0.75	80.7	82.5	78.9	75.0
1.1	82.7	84.1	81.0	77.7
1.5	84.2	85.3	82.5	79.7
2.2	85.9	86.7	84.3	81.9
3	87.1	87.7	85.6	83.5
4	88.1	88.6	86.8	84.8
5.5	89.2	89.6	88.0	86.2
7.5	90.1	90.4	89.1	87.3
11	91.2	91.4	90.3	88.6
15	91.9	92.1	91.2	89.6
18.5	92.4	92.6	91.7	90.1
22	92.7	93.0	92.2	90.6
30	93.3	93.6	92.9	91.3
37	93.7	93.9	93.3	91.8
45	94.0	94.2	93.7	92.2
55	94.3	94.6	94.1	92.5
75	94.7	95.0	94.6	93.1
90	95.0	95.2	94.9	93.4
110	95.2	95.4	95.1	93.7
132	95.4	95.6	95.4	94.0
160	95.6	95.8	95.6	94.3
200	95.8	96.0	95.8	94.6
250	95.8	96.0	95.8	94.6
315～1000	95.8	96.0	95.8	94.6

外被構造		全閉外扇形
出　力		0.2kW〜375kW
枠番号		63M〜355K
極　数		2・4・6P
定格電圧		在庫品 200V／380V（二重電圧）ご注文生産品 380V 又は 200V（単一電圧）
定格周波数		50Hz
時間定格		S1（連続）
保護方式		IP44
始動方式		3.7kW以下：直入始動　5.5kW以上：-△始動　75kW以上：直入始動
耐熱クラス		155（F）
回転方向		CW（負荷側より見て時計方向）
冷却方式		IC411
取付方式		脚取付形
周囲条件	温度	－30℃〜＋40℃
	湿度	100％RH以下（但し、結露なきこと）
	標高	1,000ｍ以下
	その他	腐食性、爆発性ガス、蒸気のなきこと
塗装色		マンセルN1.2（黒色）
規格	適用	ICE60034-1（2017）
	適用	GB/T12350-2009 ※CCC安全認証対象機種のみ
	効率	GB18613-2020（GB3級：IE3）
