海外高効率規制認証モータ
欧州向

エコデザイン指令2009/125/EC（ErP指令）とは、EU域内で販売・利用されるエネルギー関連製品のエコデザイン要件を規定・義務付けする枠組み指令です。
又、2019年10月1日欧州委員会にて可決され、2021年7月1日より（EC）No.640/2009が改正、新しくEU2019/1781へ置き換え・施行されています。

法律名		COMMISSION REGULATION(EU)2019/1781 欧州委員会規則
適合規格		IEC60034-1（2017）
効率クラス		IE2以上	IE3以上
規制実施日（施行日）		2021年7月1日〜
対象モータ	外被構造	指定なし
	取付方法	指定なし
	出力 ※4Pベースにて記載	0.12kW以上〜0.75kW未満	0.75kW以上〜1000kW以下
	極数	2,4,6,8P
	電圧・周波数	50V超～1000V以下・50Hz, 60Hz, 50/60Hz
	定格	S1（連続）、S3 80%ED（反復）、S6 80%ED（反復負荷連続）
	負荷率	100%
	速度	単一速度
	特性	指定なし
認証制度	取得義務	無　※但し、CEマーキング要

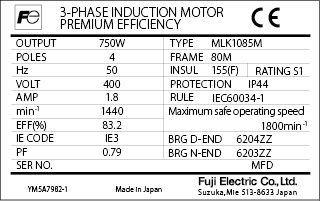

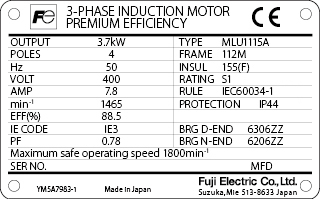

認証制度	表示義務	有　※ モータ仕様銘板へ効率クラス、効率値、製造年の表示及び付属する技術文書等への製品情報の明記
罰則		市場監視による加盟国間での情報共有。不適合の場合、EU域内での流通禁止
規制対象外（例）		液中モータ機械（ポンプ、ファン、コンプレッサ、ギヤボックスなど）に組み込まれて一体化され分離できないモータ（モータ単体試験不可）特殊環境用モータ（海抜4000mを超える標高、周囲温度が60℃を超える環境、最高運転温度400℃を超える環境、周囲温度-30°C未満の環境、水冷モータの場合は0℃未満の環境、爆発性雰囲気中の環境など）可変速駆動装置を内蔵したモータなど

効率基準値（IE3）

出力［kW］	50Hz			60Hz
出力［kW］	2極	4極	6極	2極	4極	6極
0.12	60.8	64.8	57.7	62.0	66.0	64.0
0.18	65.9	69.9	63.9	65.6	69.5	67.5
0.20	67.2	71.1	65.4	ー	ー	ー
0.25	69.7	73.5	68.6	69.5	73.4	71.4
0.37	73.8	77.3	73.5	73.4	78.2	75.3
0.40	74.6	78.0	74.4	ー	ー	ー
0.55	77.8	80.8	77.2	76.8	81.1	81.7
0.75	80.7	82.5	78.9	77.0	83.5	82.5
1.1	82.7	84.1	81.0	84.0	86.5	87.5
1.5	84.2	85.3	82.5	85.5	86.5	88.5
2.2	85.9	86.7	84.3	86.5	89.5	89.5
3	87.1	87.7	85.6	ー	ー	ー
3.7	ー	ー	ー	88.5	89.5	89.5
4	88.1	88.6	86.8	ー	ー	ー
5.5	89.2	89.6	88.0	89.5	91.7	91.0
7.5	90.1	90.4	89.1	90.2	91.7	91.0
11	91.2	91.4	90.3	91.0	92.4	91.7
15	91.9	92.1	91.2	91.0	93.0	91.7
18.5	92.4	92.6	91.7	91.7	93.6	93.0
22	92.7	93.0	92.2	91.7	93.6	93.0
30	93.3	93.6	92.9	92.4	94.1	94.1
37	93.7	93.9	93.3	93.0	94.5	94.1
45	94.0	94.2	93.7	93.6	95.0	94.5
55	94.3	94.6	94.1	93.6	95.4	94.5
75	94.7	95.0	94.6	94.1	95.4	95.0
90	95.0	95.2	94.9	95.0	95.4	95.0
110	95.2	95.4	95.1	95.0	95.8	95.8
132	95.4	95.6	95.4	ー	ー	ー
150	ー	ー	ー	95.4	96.2	95.8
160	95.6	95.8	95.6	ー	ー	ー
185～1000	ー	ー	ー	95.8	96.2	95.8
200～1000	95.8	96.0	95.8	ー	ー	ー

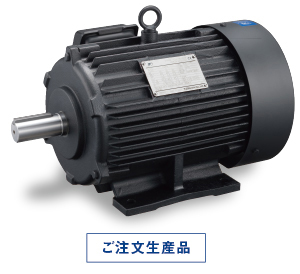

外被構造		全閉外扇形
出　力		0.2kW〜375kW
枠番号		63Ｍ〜355K
極　数		2・4・6P
定格電圧		400V
定格周波数		50Hz
時間定格		S1（連続）
保護方式		IP44
始動方式		3.7kW以下：直入始動　5.5kW以上：-△始動　75kW以上：直入方式
耐熱クラス		155（Ｆ）
回転方向		CＷ（負荷側より見て時計方向）
冷却方式		IC411
取付方式		脚取付形
周囲条件	温度	－30℃〜＋40℃
	湿度	100％RH以下（但し、結露なきこと）
	標高	1,000m以下
	その他	腐食性、爆発性ガス、蒸気のなきこと
塗装色		マンセルＮ1.2（黒色）
規格	適用	ICE60034-1（2017）
規格	効率	IEC60034-30-1（2014）
