海外高効率規制認証モータ
米国・カナダ向

「米国 EISA（Energy Independence and Security Act）」において、
2016年6月1日よりNEMA Premium（※IE3）の対象範囲が拡大・施行されております。
又、「カナダEEAct（Energy Efficiency Act）」は、2011年1月1日よりPremium（注 IE3）が施行中です。

注 IE3: 国際規格 IEC60034-30:2014 規定の効率クラス（IEコード）

国名		米国		カナダ
法律名		EISA(Energy Independence and Security Act) エネルギー独立安全保障法		EEAct(Energy Efficiency Act) エネルギー効率法
適合規格		NEMA MG1-12-12		CSA C390
効率クラス		NEMA Premium(IE3)		Premium(IE3)
規制実施日（施行日）		2016年6月1日〜		2011年1月1日〜
対象モータ	外被構造	全閉形、開放形
	取付方法	脚取付タイプ、フランジ取付タイプ		脚取付タイプ、脚なしタイプ
	出力 ※4Pベースにて記載	1～500HP (0.75～373kW)	1～200HP (0.75～150kW)	1～200HP (0.75～150kW)
	極数	2,4,6,8P	4,6,8P	2,4,6P
	電圧・周波数	600V以下・60Hz		600V以下・50/60Hz、60Hz
	定格	連続
	負荷率	100%
	速度	単一速度
	特性	Design A,B (IEC:Design N)	Design C (IEC:Design H)	Design A又はB (IEC:Design N)
	その他	特殊フランジ／特殊シャフト／特殊なベースが必要なもの縦型Hollow shaft／スリーブベアリング／スラストベアリング低温用モータ／ブレーキモータ／耐湿処理モータ TEBC(Totally Enclosed Blower Cooled):他力通風形 TENV (Totally Enclosed Non-Ventilated):全閉自冷形イマーシブルモータ(Immersible electric motors)		カテゴリー I, II 防爆形モータギヤモータ
認証制度	取得義務	有
認証制度	表示義務	有
罰則		有
規制対象外（例）		Air-over(他冷形) ／機械組込み形／水冷モータ／水中モータインバータ駆動専用モータ		カテゴリーIII,IV,V

効率基準値（IE3）

出力		60Hz
HP	(kW)	2極	4極	6極
1	(0.75)	77.0	83.5	82.5
1.5	（1.1）	84.0	86.5	87.5
2	（1.5）	85.5	86.5	88.5
3	（2.2）	86.5	89.5	89.5
5	（3.7）	88.5	89.5	89.5
7.5	（5.5）	89.5	91.7	91.0
10	（7.5）	90.2	91.7	91.0
15	（11）	91.0	92.4	91.7
20	（15）	91.0	93.0	91.7
25	（18.5）	91.7	93.6	93.0
30	（22）	91.7	93.6	93.0
40	（30）	92.4	94.1	94.1
50	（37）	93.0	94.5	94.1
60	（45）	93.6	95.0	94.5
75	（55）	93.6	95.4	94.5
100	（75）	94.1	95.4	95.0
125	（90）	95.0	95.4	95.0
150	（110）	95.0	95.8	95.8
200	（150）	95.4	96.2	95.8
250	（185）	95.8	96.2	95.8
300	（220）	95.8	96.2	ー
350	（250）	95.8	96.2	ー
400	（300）	95.8	96.2	ー
450	（355）	95.8	96.2	ー
500	（373）	95.8	96.2	ー

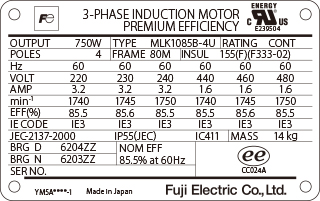

			米国 EISA・カナダ EEAct 認証品	米国 EISA 認証品
外被構造			全閉外扇形
出　力			0.75kW～18.5kW	0.75kW～55kW
枠番号			80M～180L（JIS枠番）	80M～225S（JIS枠番）
極　数			2・4・6P
定格電圧	2P		200/220/230/240/400/440/460/480V	230V 又は 460V(単一電圧）
定格電圧	4・6P		220/230/240/440/460/480V	230V 又は 460V(単一電圧）
定格周波数			60Hz
時間定格			CONT ※S1（連続）	S1（連続）
保護方式			IP55	IP44
始動方式			3.7kW以下：直入始動　5.5kW以上：-△始動
口出線	方式		ラグ	160L以下：端子板　180M以上：ラグ
口出線	本数		3.7kW以下：9本　5.5kW以上：12本	3.7kW以下：3本　5.5kW以上：6本
耐熱クラス			155（F）
回転方向			CCW（負荷側より見て反時計方向）
冷却方式			IC411
取付方式			脚取付形
周囲条件	温度		－３０℃～＋4０℃
	湿度		100％RH以下（但し、結露なきこと）
	標高		1,000m以下
	その他		腐食性、爆発性ガス、蒸気のなきこと
塗装色			マンセルＮ1.2（黒色）
規格	適用		JEC-2137-2000
	効率	米国	NEMA MG1-12-12（12-16） NEMA Premium(IE3)
	効率	カナダ	CSA C390 Premium(IE3)	ー
	安全		UL1004-1 UL/ｃUL (CCN：PRGY2・PRGY8)	ー
