概要
オープンプロトコルModbus/RTU通信を採用し、上位システムとのネットワーク構築も容易。
さらに計量・データ管理の効率化と利便性を向上させました。
特長

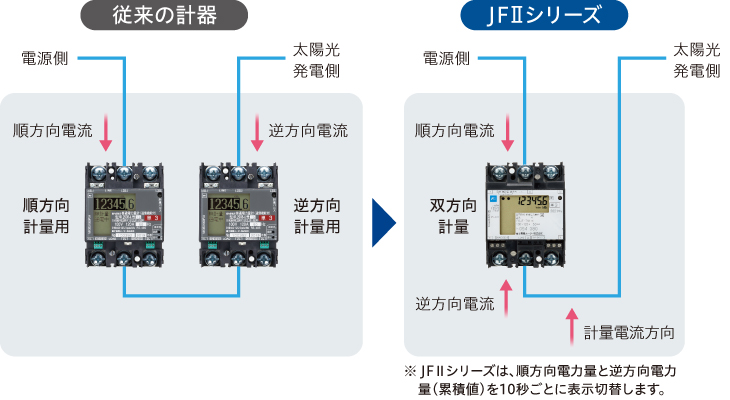

1台で双方向の計量を可能に。導入コストの削減を実現
-
順方向電流に加え、太陽電池や燃料電池などで発電された逆方向電流も1台で計量可能
-
-
-
順方向はもちろん、逆方向の電力量も表示できるので、太陽光などの発電システムにおける取引証明用として使用可能
30分値を計器内に45日分保存。
多種多様な料金メニューに活用でき、省エネ施策に貢献。
-
順方向と逆方向の30分ごとの使用電力量データをModbus/RTU通信により取得可能
-
使用電力量を30分単位で計測できるので、きめ細かな「見える化」が可能となり、省エネ施策に有効
-
時間帯別の使用電力量が把握できるため、多種多様な料金メニューに活用可能
-
30分値は45日分、計器内に保存するので、上位システムの負担を軽減
検定満了時期・テナント番号など任意データの設定、読み出しが可能。
検定満了時期を計器に設定すると、検定有効期限の確認が容易
-
通信において、任意4桁データの設定、読み出しが可能
（例）検定満了時期、テナント番号など計器を管理する上で必要な情報の記録に便利
-
停電があっても設定したデータを記憶しているので安心

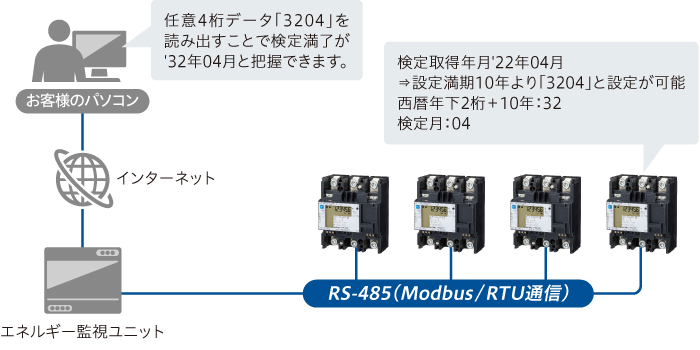

検定満了時期2032年04月を意味する任意データ「3204」を設定した場合
工事での誤配線の検出が可能。
誤計量や誤配線の未然防止で高い安全性を実現
誤配線確認アシスト機能で誤配線による電圧異常・電流異常を検出
-
計器設置後の誤った配線状態を運用前に確認し、誤計量を未然に防止
-
①逆相順、②過電圧、③逆電流と、3つの異常状態を「通信」で管理するPCなどで確認できます。さらに本体の「液晶表示」で確認が可能
| ①逆相順 |
 |
・三相3線式の場合、1側電圧、3側電圧が逆に接続されると表示します。 |
| ②過電圧 |
 |
・誤接続により、1側電圧、3側電圧が過電圧を検知すると表示します。
・200V回路に定格電圧100V品を接続した場合：n13（1側、3側が過電圧） |
| ③逆電流 |
 |
・単相3線式の場合、計量中で1側もしくは3側の電流回路の接続に間違いがあると表示します。
・r1：1側の配線間違い、r3：3側の配線間違い |

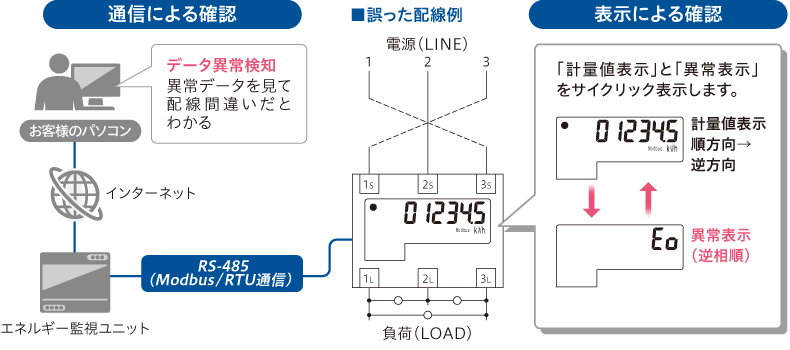

誤配線検出の流れ
逆相順の場合
誤って「回路の1側」を「計器の3側端子」に、同様に3側を1側に配線した場合、誤配線（逆相順）であることが確認できます。
計量状態確認機能で、工事による誤配線を検出
工事後の通電時、①順方向、②逆方向、③無計量といった計器の計量状態を、「通信」で管理するPCなどで確認できます。さらに本体の「液晶表示」で確認が可能
| ①順方向 |
 |
・計量しているときに、「動作」が示す●印で計量状態を点滅の速さで表示します。 |
| ②逆方向 |
 |
・逆方向電力量を計量している場合、「逆方向」が示す●印が点灯し、「動作」が示す●印が点滅します。 |
| ③無計量 |
 |
・計器が計量していないとき、「無計量」が示す●印が2つ点灯します。 |

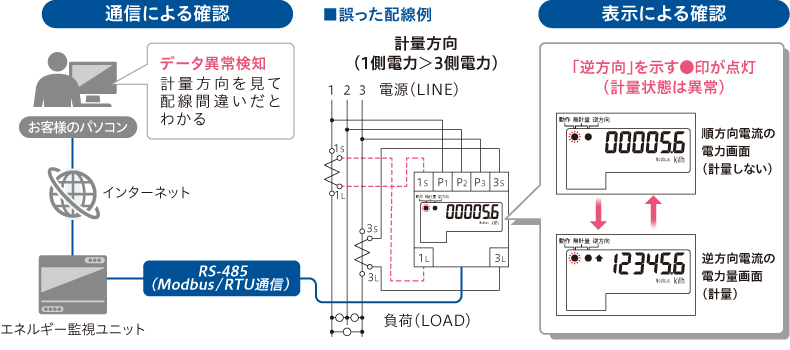

誤配線検出の流れ
CTを逆に配線した場合
誤って1側CTを逆に配線した場合、計量方向が逆方向であることが確認できます。
単相2線式から単相3線式、
三相3線式までラインアップ充実
-
単相2線式から単相3線式、三相3線式までの単独計器と変成器と組み合わせて使用する変成器付計器をシリーズ化
-
現行のJFシリーズと同一ラインアップにより取付、配線互換性を担保
-
通信方式は、1台でオープンプロトコルModbus/RTU通信と、独自プロトコルのF-MPC-Net通信に対応
| 相線式 |
定格電圧（注1）
（V） |
定格電流
（A） |
通信機能付（注2） |
パルス発信装置付 |
オープンプロトコル
Modbus/RTU通信 |
独自プロトコル
F-MPC-Net通信 |
逆方向電力量無計量 |
| 単相2線式 |
100,200 |
30 |
単方向計量計器：F5JF-TN1r
双方向計量計器：F5JF-TN1 |
F5JF-RS23 |
| 120 |
100、200、（120）、
（240）、-/110 |
-/5 |
| 単相3線式 |
100 |
30 |
単方向計量計器：F6JF-TN1r
双方向計量計器：F6JF-TN1 |
F6JF-RS23 |
| 120 |
| 250 |
| -/5 |
| 三相3線式 |
200 |
30 |
単方向計量計器：F7JF-TN1r
双方向計量計器：F7JF-TN1 |
F7JF-RS23 |
| 120 |
| 250 |
| （100）、200、-/110 |
-/5 |
-
注1
-
定格電圧の（ ）内の仕様は受注生産品です。
-
注2
-
通信プロトコル選択が計器本体で設定可能（独自プロトコル「F-MPC-Net通信」/オープンプロトコル「Modbus/RTU通信」
250AまでCT取付不要で省スペース、
省配線化を実現
-
250A単独計器をシリーズ化し、ラインアップも充実
-
250AまでCTの取付が不要なため、変成器付計器と比べ省スペース化・省配線化を実現。
さらに検定有効期間も、7年から10年への延長が可能で手間とコストを削減
| 項目 |
変成器と組み合せて使用する計器
（変成器付計器） |
JFⅡシリーズ
250A単独計器 |
| 検定有効期間 |
7年 |
10年 |
| 構成 |
 |
 |

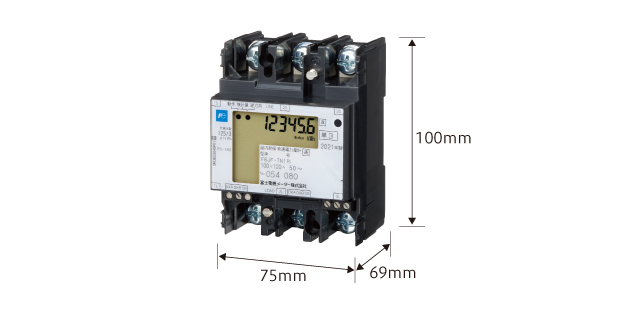

コンパクトサイズで省スペース、
省施工に貢献
-
-
富士オートブレーカG-TWINシリーズ（100AF）と基本外形端子寸法を統一することにより、
盤の小型化・盤内省配線、省施工に貢献

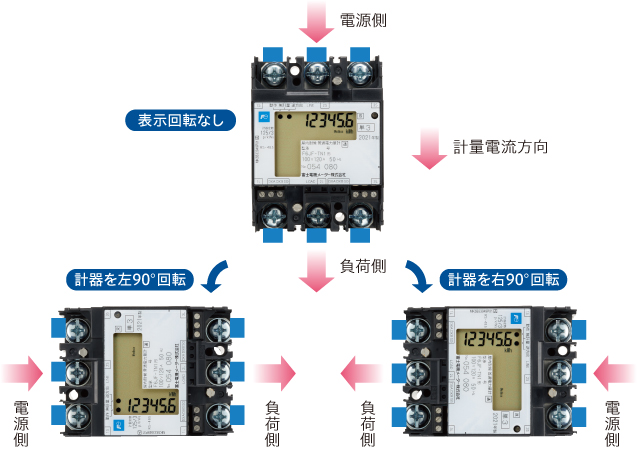

3方向表示切り替えで、設置環境に応じた
フレキシブルな取付が可能
-
-
取付方向に応じて表示方向の変更ができるため、施設の設置環境に応じた柔軟な取り付けが可能
仕様
単独計器
| 種 類 |
屋内耐候形普通電力量計（通信機能付） |
| 形 名 |
単方向計量計器：F5JF-TN1r
双方向計量計器：F5JF-TN1 |
単方向計量計器：F6JF-TN1r
双方向計量計器：F6JF-TN1 |
単方向計量計器：F7JF-TN1r
双方向計量計器：F7JF-TN1 |
| 相線式 |
単相2線式 |
単相3線式 |
三相3線式 |
| 型式承認番号 |
4760 |
4761 |
4760 |
4761 |
4746 |
4747 |
4782 |
4748 |
4749 |
4783 |
| 定 格 |
電圧(V) |
100 |
200 |
100 |
200 |
| 電流(A) |
30 |
120 |
30 |
120 |
30 |
120 |
250 |
30 |
120 |
250 |
| 周波数(Hz) |
50または60（未検定品は、50/60共用） |
| 計量機能 |
・単方向計量
・双方向計量（順方向電流の電力量と逆方向電流の電力量）（10秒ごとに切替表示） |
| 表 示 |
計量値 |
0000.00 |
00000.0 |
0000.00 |
00000.0 |
0000.00 |
00000.0 |
| 計量状態 |
計量状態を動作の"●"の点滅の速さで表示 |
| 状態表示 |
無計量が示す（●）、逆方向が示す（●）を表示 |
| その他表示 |
通信プロトコル（F-MPC または Modbusを表示）、誤接続情報 |
| 設 定 |
計量値表示方向 |
上、左、右(表示方向回転)を「設定」、「送り」ボタンで設定 |
| 通信方式 |
オープンプロトコル(Modbus/RTU通信)、独自プロトコル(F-MPC-Net通信)のプロトコル選択、通信アドレス、伝送速度、データ形式を「設定」、「送り」ボタンで設定。パルス出力はありません。 |
| 時計機能 |
通電時：電源同期時計、停電時：水晶時計 |
| 計測項目 |
①累積電力量（順方向電力量・逆方向電力量） ②電圧値（現在値・最大値・最小値） ③電流値（現在値・最大値）
④有効電力（現在値・最大値） ⑤力 率 ⑥30分値（当日を含む45日分保存） |
| |
30A |
120A |
30A |
120A |
30A |
120A |
250A |
30A |
120A |
250A |
| 負 担（平均値） |
電圧回路 |
皮相電力
（VA) |
1S-2S |
0.26 |
0.26 |
0.39 |
0.39 |
0.26 |
0.26 |
0.26 |
0.40 |
0.40 |
0.40 |
| 3S-2S |
— |
— |
— |
— |
0.04 |
0.04 |
0.04 |
0.16 |
0.16 |
0.16 |
電力損失
（W) |
1S-2S |
0.26 |
0.26 |
0.39 |
0.39 |
0.26 |
0.26 |
0.26 |
0.40 |
0.40 |
0.40 |
| 3S-2S |
— |
— |
— |
— |
0.04 |
0.04 |
0.04 |
0.16 |
0.16 |
0.16 |
電流回路
（注1） |
皮相電力
（VA) |
1S-１L |
0.02 |
0.32 |
0.02 |
0.32 |
0.02 |
0.34 |
0.85 |
0.02 |
0.34 |
0.85 |
| 3S-３L |
— |
— |
— |
— |
0.02 |
0.34 |
0.85 |
0.02 |
0.34 |
0.85 |
電力損失
（W) |
1S-１L |
0.02 |
0.32 |
0.02 |
0.32 |
0.02 |
0.34 |
0.74 |
0.02 |
0.34 |
0.74 |
| 3S-３L |
— |
— |
— |
— |
0.02 |
0.34 |
0.74 |
0.02 |
0.34 |
0.74 |
| 外形寸法 |
W (mm) |
75 |
105 |
75 |
105 |
| H (mm) |
100 |
120 |
100 |
120 |
| D (mm) |
69 |
69 |
69 |
69 |
| 質 量（kg） |
0.38 |
0.38 |
0.38 |
0.38 |
0.45 |
0.45 |
0.82 |
0.45 |
0.45 |
0.82 |
| 準拠規格 |
JIS C 1211-2 電力量計(単独計器) |
| 取付方法 |
表面取付、表面接続、IECレール取付（30A、120A計器） |
| 停電補償 |
計量値：表示は停電時に消灯。計量値は、不揮発性メモリ(EEPROM)で保存し、復電時再表示時 計：スーパーコンデンサにて８時間バックアップ |
-
注1
-
電流回路の負担（平均値）は、定格50％の負荷電流における値です。
変成器付計器（変成器と組合せて使用する計器）
| 種 類 |
屋内耐候形普通電力量計（通信機能付） |
| 形 名 |
単方向計量計器：F5JF-TN1r
双方向計量計器：F5JF-TN1 |
単方向計量計器：F6JF-TN1r
双方向計量計器：F6JF-TN1 |
単方向計量計器：F7JF-TN1r
双方向計量計器：F7JF-TN1 |
| 相線式 |
単相2線式 |
単相3線式 |
三相3線式 |
| 型式承認番号 |
4762 |
4763 |
4764 |
| 定 格 |
電圧(V)（注1） |
100、200、(120)、(240)、-/110 |
100 |
(100)、200、-/110 |
| 電流(A) |
-/５ |
| 周波数(Hz) |
50 または 60（未検定品は、50/60共用） |
| 計量機能 |
・単方向計量
・双方向計量（順方向電流の電力量と逆方向電流の電力量）（10秒ごとに切替表示） |
| 表 示 |
計量値（注2） |
6桁（整数位5桁または4桁）00000.0 または0000.00 |
| 計量状態 |
計量状態を動作の"●"の点滅の速さで表示 |
| 状態表示 |
無計量が示す（●）、逆方向が示す（●）を表示 |
| その他表示 |
通信プロトコル（F-MPC または Modbusを表示）、誤接続情報 |
| 設 定 |
計量値表示方向 |
上、左、右(表示方向回転)を「設定」、「送り」ボタンで設定 |
| 通信方式 |
オープンプロトコル(Modbus/RTU通信)、独自プロトコル(F-MPC-Net通信)のプロトコル選択、通信アドレス、伝送速度、データ形式を「設定」、「送り」ボタンで設定。パルス出力はありません。 |
・1次側電圧、電流（注3）
・乗率 |
1次側電圧、1次側電流、乗率を「検定封印内設定」、「設定」、「送り」ボタンで設定 |
| 時計機能 |
通電時：電源同期時計、停電時：水晶時計 |
| 計測項目 |
①累積電力量（順方向電力量・逆方向電力量） ②電圧値（現在値・最大値・最小値） ③電流値（現在値・最大値）
④有効電力（現在値・最大値） ⑤力率 ⑥30分値（当日を含む45日分保存） |
| |
100V、(120V)、-/110V |
200V、(240V) |
100V |
(100V)、-/110V |
200V |
| 負 担（平均値） |
電圧回路 |
皮相電力
（VA) |
P1-P2 |
0.26 |
0.40 |
0.26 |
0.27 |
0.40 |
| P3-P2 |
— |
— |
0.04 |
0.05 |
0.16 |
電力損失
（W) |
P1-P2 |
0.26 |
0.40 |
0.26 |
0.27 |
0.40 |
| P3-P2 |
— |
— |
0.04 |
0.05 |
0.16 |
| 電流回路 |
皮相電力
（VA) |
1S-１L |
0.01 |
0.01 |
0.01 |
0.01 |
0.01 |
| 3S-３L |
— |
— |
0.01 |
0.01 |
0.01 |
電力損失
（W) |
1S-１L |
0.01 |
0.01 |
0.01 |
0.01 |
0.01 |
| 3S-３L |
— |
— |
0.01 |
0.01 |
0.01 |
| 外形寸法 (mm) |
W105 × H120 × D69 |
| 質 量（kg） |
0.40 |
0.48 |
0.48 |
| 準拠規格 |
JIS C 1216-2 電力量計(変成器付計器) |
| 取付方法 |
表面取付、表面接続 |
| 停電補償 |
計量値：表示は停電時に消灯。計量値は、不揮発性メモリ(EEPROM)で保存し、復電時再表示時 計：スーパーコンデンサにて８時間バックアップ |
-
注1
-
電圧の（ ）内仕様品は受注生産品です。
-
注2
-
計量値表示の桁区分・全負荷電力が10kW未満：0000.00(整数位4桁、小数位2桁)・全負荷電力が10kW以上：00000.0(整数位5桁、小数位1桁)
-
注3
-
CT付計器の場合、1次側電圧の設定はありません。
通信仕様
| |
仕 様 |
| 項 目 |
オープンプロトコル（Modbus/RTU） |
独自プロトコル（F-MPC-Net） |
| 規 格 |
EIA-485 |
| 伝送方式 |
半二重2線式 |
| 同期方式 |
調歩同期 |
| 伝送距離 |
1,000m（総延長） |
| 接続台数 |
最大64台/1系統（ただし、64台にマスタ機器を含む）（注1） |
| 通信速度 |
4,800bps/9,600bps/19.2kbps [出荷時19.2kbps] |
| 通信アドレス |
1～99（Modbus/RTUでも1～99の範囲でご使用ください） |
| 伝送キャラクタ |
バイナリ |
ASCIIコード |
| 通信項目 |
計測項目（累積電力量・電圧値・電流値・有効電力・力率・30分値（注2）） |
| 誤配線確認アシスト情報（逆相順・過電圧・逆電流） |
| 計量状態（順方向・逆方向・無計量） |
| 任意4桁情報（計器の管理データを設定、読み出し可能。設定例：検定満了時期、テナント番号など） |
| 計器製造番号 |
| 相線式 |
| 乗率 |
-
注1
-
接続台数が少ない機器をつないだ場合は、その機器の接続台数に従います。
-
注2
-
Modbus/RTU通信にて取得可能
