概要

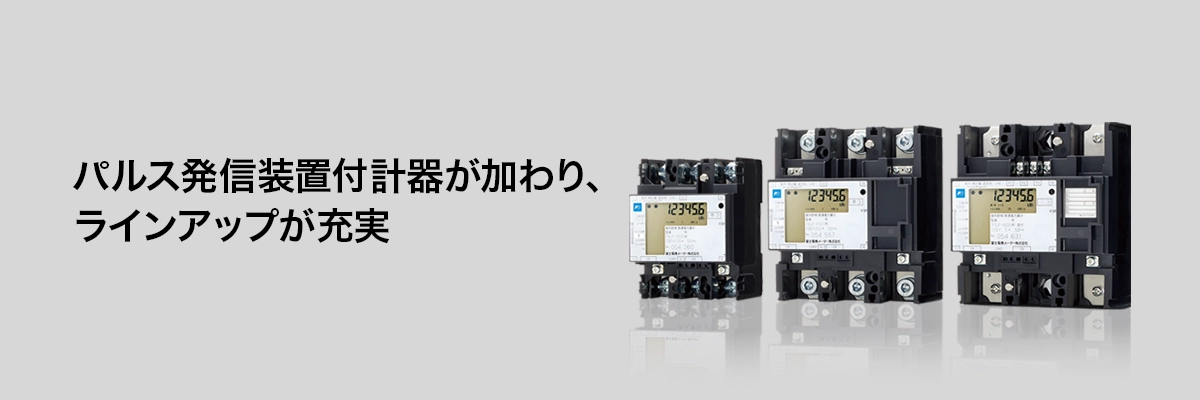

パルス発信装置付ブレーカタイプ電力量計は実績のあるJFシリーズとの高い互換性を誇り、更新も容易。
高い安全性と機能性、省スペース化・省配線化によりスマートな電力量管理に貢献します。
特長
工事での誤配線の検出が可能。
誤計量や誤配線の未然防止で高い安全性を実現
誤配線確認アシスト機能で誤接続による
電圧異常・電流異常を検出
-
計器設置後の誤った配線状態を運用前に確認し、誤計量を未然に防止
-
①逆相順、②過電圧、③逆電流の3つの異常状態を本体の「液晶表示」で確認可能
-
誤配線を検出すると「計量値表示」と「誤配線情報表示」を切替表示
| ①逆相順 |
②過電圧 |
③逆電流 |
 |
 |
 |
| ・三相3線式の場合、1側電圧、3側電圧が逆に接続されると表示します。 |
・誤接続により、1側電圧、3側電圧の過電圧を検知すると表示します。
・200V回路に定格電圧100V品を接続した場合
n13：1側、3側が過電圧 |
・単相3線式の場合、計量中で1側もしくは3側の電流回路の接続に間違いがあると表示します。
r1：1側の接続間違い
r3：3側の接続間違い |
変成器付計器での誤配線表示一例
| 接続状態 |
計器の種類と負荷条件など |
単相2線式計器 |
単相3線式計器（単3計器）・三相3線式計器（三3計器） |
| 計量状態 |
誤配線情報 |
計量状態 |
誤配線情報 |
| 動作 |
逆方向 |
n1 |
動作 |
逆方向 |
n1 |
n3 |
Eo |
r1 |
r3 |
| 正常接続 |
|
◎ |
— |
— |
◎ |
— |
— |
— |
— |
— |
— |
| ①逆相順 |
電圧線のP1とP3を逆に接続 |
三3計器 |
対象なし |
△ |
△ |
— |
— |
○ |
— |
— |
| ②過電圧 |
電圧線のP1とP2を逆に接続して 3側に200Vが印加 |
単3 100V計器 |
◎ |
— |
— |
○ |
— |
— |
— |
| 電圧線のP3とP2を逆に接続して 1側に200Vが印加 |
単3 100V計器 |
◎ |
— |
○ |
— |
— |
— |
— |
| 200V回路に、100V計器を接続 |
100V計器（仕様間違い） |
◎ |
— |
○ |
◎ |
— |
○ |
○ |
— |
— |
— |
| ③逆電流 |
1側CTを逆向きに接続 |
単3計器 1側負荷＜3側負荷（不平衡） |
対象なし |
◎ |
— |
— |
— |
— |
○ |
— |
| 3側CTを逆向きに接続 |
単3計器 1側負荷＞3側負荷（不平衡） |
◎ |
— |
— |
— |
— |
— |
○ |
-
凡例
-
◎：点滅 ○：表示 △：いずれか表示 ‒：表示なし
250AまでCT取付不要で省スペース、省配線化を実現
-
250A単独計器をシリーズ化し、ラインアップも充実
-
250AまでCTの取付が不要なため、変成器付計器と比べ省スペース化・省配線化を実現。
さらに検定有効期間も、7年から10年への延長が可能で手間とコストを削減
| 項目 |
変成器と組み合せて使用する計器
（変成器付計器） |
JFⅡシリーズ
250A単独計器 |
| 検定有効期間 |
7年 |
10年 |
| 構成 |
 |
 |

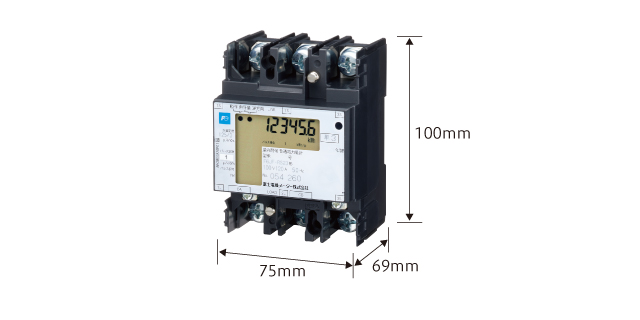

コンパクトサイズで省スペース、省施工に貢献
-
-
富士電機のオートブレーカG-TWINシリーズ（100AF）と基本外形端子寸法を統一することにより、
盤の小型化・盤内省配線、省施工に貢献

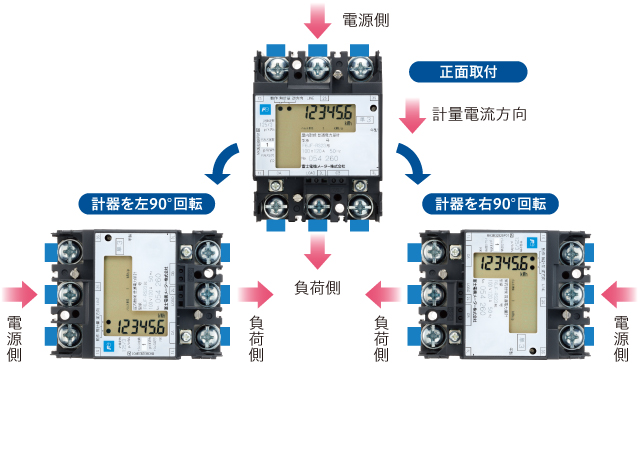

３方向表示切り替えで、設置環境に応じたフレキシブルな取付が可能
-
-
取付方向に応じて表示方向の変更ができるため、施設の設置環境に応じた柔軟な取付が可能
仕様
単独計器
| 種 類 |
屋内耐候形普通電力量計（パルス発信装置付） |
| 形 名 |
F5JF-RS23 |
F6JF-RS23 |
F7JF-RS23 |
| 相線式 |
単相2線式 |
単相3線式 |
三相3線式 |
| 型式承認番号 |
標準形 |
4760-1 |
4761-1 |
4760-1 |
4761-1 |
4746-1 |
4747-1 |
4782-1 |
4748-1 |
4749-1 |
4783-1 |
| B type（注1） |
— |
4746-2 |
4747-2 |
— |
4748-2 |
4749-2 |
— |
| 定 格 |
電圧(V) |
100 |
200 |
100 |
200 |
| 電流(A) |
30 |
120 |
30 |
120 |
30 |
120 |
250 |
30 |
120 |
250 |
| 周波数(Hz) |
50または60（未検定品は、50/60共用） |
| 表 示 |
計量値 |
0000.00 |
00000.0 |
0000.00 |
00000.0 |
0000.00 |
00000.0 |
| 状態表示 |
動作が示す（●）、無計量が示す（2つの●）、逆方向が示す（●）を表示、計量状態は動作が示す（●）の点滅の速度で表す |
| その他表示 |
パルス単位、誤接続情報 |
| 設 定 |
計量値表示方向 |
上、左、右(表示方向回転)を「設定」、「送り」ボタンで設定 |
| パルス出力 |
パルス出力（CA-CB）のパルス幅、パルス単位を選択 |
| パルス出力仕様 |
構成、容量、パルス幅 |
構成：無電圧1a接点出力（CA-CB） 容量：AC125V 0.1A以下、DC125V 0.1A以下（オン抵抗60Ωmax） パルス幅：1050±50msまたは120±20ms（選択） |
| パルス単位(kWh/pulse) |
10、1、0.1、0.01（選択） |
| |
30A |
120A |
30A |
120A |
30A |
120A |
250A |
30A |
120A |
250A |
| 負担（平均値） |
電圧回路 |
皮相電力
（VA） |
1S-2S |
0.11 |
0.11 |
0.24 |
0.24 |
0.11 |
0.11 |
0.11 |
0.24 |
0.24 |
0.24 |
| 3S-2S |
— |
— |
— |
— |
0.04 |
0.04 |
0.04 |
0.16 |
0.16 |
0.16 |
電力損失
（W） |
1S-2S |
0.11 |
0.11 |
0.24 |
0.24 |
0.11 |
0.11 |
0.11 |
0.24 |
0.24 |
0.24 |
| 3S-2S |
— |
— |
— |
— |
0.04 |
0.04 |
0.04 |
0.16 |
0.16 |
0.16 |
電流回路
（注2） |
皮相電力
（VA） |
1S-１L |
0.02 |
0.34 |
0.02 |
0.34 |
0.02 |
0.34 |
0.85 |
0.02 |
0.34 |
0.85 |
| 3S-３L |
— |
— |
— |
— |
0.02 |
0.34 |
0.85 |
0.02 |
0.34 |
0.85 |
電力損失
（W） |
1S-１L |
0.02 |
0.34 |
0.02 |
0.34 |
0.02 |
0.34 |
0.74 |
0.02 |
0.34 |
0.74 |
| 3S-３L |
— |
— |
— |
— |
0.02 |
0.34 |
0.74 |
0.02 |
0.34 |
0.74 |
| 外形寸法 W×H×D(mm) |
75×100×69 |
75×100×69 |
105×120×69 |
75×100×69 |
105×120×69 |
| 質 量（kg） |
0.38 |
0.38 |
0.38 |
0.38 |
0.45 |
0.45 |
0.82 |
0.45 |
0.45 |
0.82 |
| 準拠規格 |
JIS C 1211-2 電力量計(単独計器) |
| 取付方法 |
表面取付、表面接続、IECレール取付（30A、120A計器） |
| 停電補償 |
計量値：表示は停電時に消灯。計量値は、不揮発性メモリ(EEPROM)で保存し、復電時再表示 |
-
注1
-
端子の配列が、1S-1Lと3S-3Lを入れ替えたタイプです。負担（電圧回路）の値は、1S-1Lと3S-3Lの値が入れ替わります。
-
注2
-
電流回路の負担（平均値）は、定格50％の負荷電流における値です。
変成器付計器（変成器と組合せて使用する計器）
| 種 類 |
屋内耐候形普通電力量計（パルス発信装置付） |
| 形 名 |
F5JF-RS23 |
F6JF-RS23 |
F7JF-RS23 |
| 相線式 |
単相2線式 |
単相3線式 |
三相3線式 |
| 型式承認番号 |
4762-1 |
4763-1 |
4764-1 |
| 定 格 |
電圧(V)（注1） |
100、200、(120)、(240)、-/110 |
100 |
(100)、200、-/110 |
| 電流(A) |
—/５ |
| 周波数(Hz) |
50 または 60（未検定品は、50/60共用） |
| 表 示 |
計量値（注2） |
6桁（整数位5桁または4桁）00000.0または0000.00 |
| 状態表示 |
動作が示す（●）、無計量が示す（2つの●）、逆方向が示す（●）を表示、計量状態は動作が示す（●）の点滅の速度で表す |
| その他表示 |
パルス単位、乗率、誤接続情報 |
| 設 定 |
計量値表示方向 |
上、左、右(表示方向回転)を「設定」、「送り」ボタンで設定 |
| ・1次側電圧、電流（注3）・乗率 |
1次側電圧、1次側電流、乗率を「検定封印内設定」、「設定」、「送り」ボタンで設定 |
| パルス出力 |
パルス出力（CA-CB）のパルス幅、パルス単位を選択 |
| パルス出力仕様 |
構成、容量、パルス幅 |
構成：無電圧1a接点出力（CA-CB） 容量：AC125V 0.1A以下、DC125V 0.1A以下（オン抵抗60Ωmax） パルス幅：1050±50ms、120±20ms、30±10ms（選択） |
| パルス単位(kWh/pulse) |
乗率の10倍、1倍、0.1倍、0.01倍（、0.001倍）（選択） |
| |
100、(120)、-/110 |
200、(240) |
100 |
(100)、-/110 |
200 |
| 負担（平均値） |
電圧回路 |
皮相電力
（VA) |
P1-P2 |
0.11 |
0.24 |
0.11 |
0.12 |
0.24 |
| P3-P2 |
— |
— |
0.04 |
0.05 |
0.16 |
電力損失
（W) |
P1-P2 |
0.11 |
0.24 |
0.11 |
0.12 |
0.24 |
| P3-P2 |
— |
— |
0.04 |
0.05 |
0.16 |
| 電流回路 |
皮相電力
（VA) |
1S-1L |
0.01 |
0.01 |
0.01 |
0.01 |
0.01 |
| 3S-3L |
— |
— |
0.01 |
0.01 |
0.01 |
電力損失
（W) |
1S-1L |
0.01 |
0.01 |
0.01 |
0.01 |
0.01 |
| 3S-3L |
— |
— |
0.01 |
0.01 |
0.01 |
| 外形寸法 W×H×D(mm) |
105 × 120 × 69 |
| 質 量（kg） |
0.40 |
0.48 |
0.48 |
| 準拠規格 |
JIS C 1216-2 電力量計(変成器付計器) |
| 取付方法 |
表面取付、表面接続 |
| 停電補償 |
計量値：表示は停電時に消灯。計量値は、不揮発性メモリ(EEPROM)で保存し、復電時再表示 |
-
注1
-
電圧の（ ）内仕様品は受注生産品です。
-
注2
-
計量値表示の桁区分 ･全負荷電力が10kW未満：0000.00（整数位4桁、小数位2桁） ･全負荷電力が10kW以上：00000.0（整数位5桁、小数位1桁）
-
注3
-
CT付計器の場合、1次側電圧の設定はありません。
