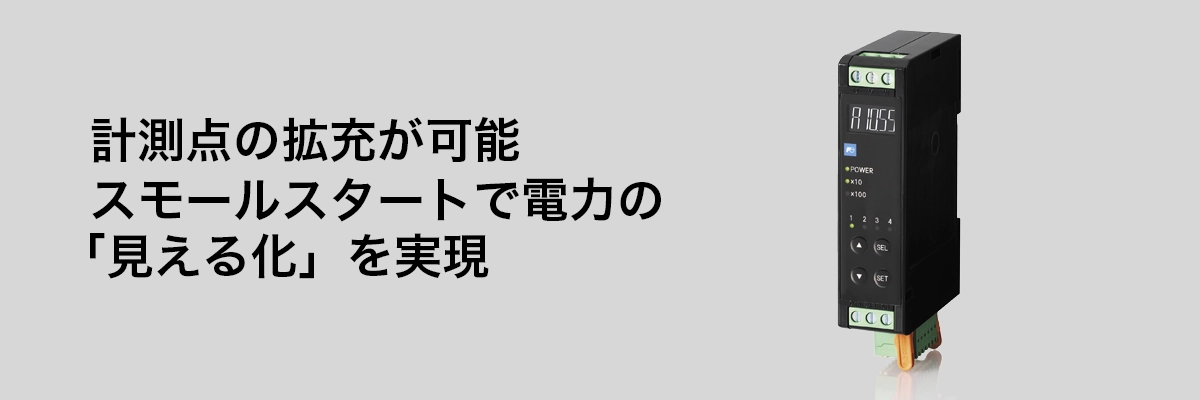

デュアル電力モニタFY20

概要

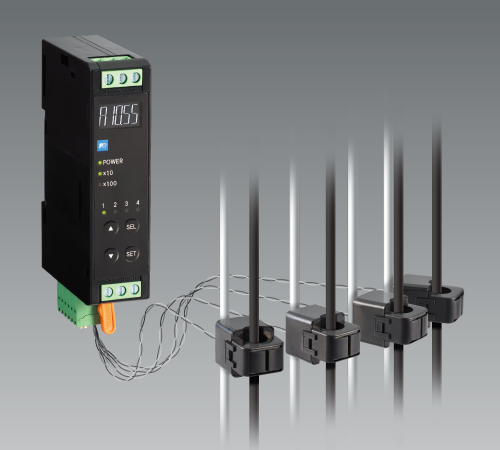

最大4回路を同時に計測し、省スペース・コスト削減に貢献します。
電力計測ソフトとの組み合わせで計測システムを容易に構築できるため、電力の「見える化」を手軽に実現。
シンプル＆スマートな電力監視により、省エネ意識向上に貢献します。

特長

計測回路

・単相3線式：2回路計測
・三相3線式：2回路計測
・単相3線式 1回路計測+単相2線式 2回路計測
・単相2線式：4回路計測

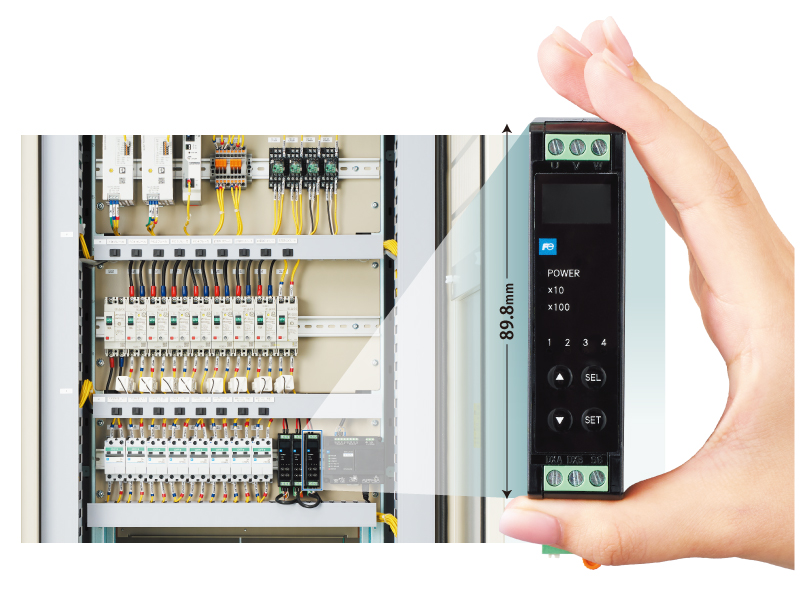

制御盤などの限られたスペースに、すっきり収納。盤内設計の自由度を高めます。

簡単取り付けで現場作業も簡単

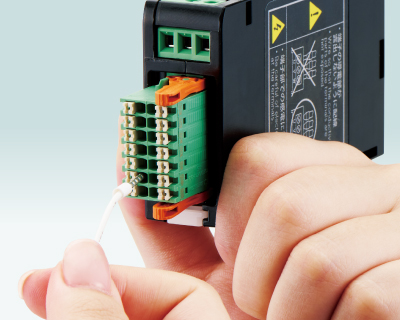

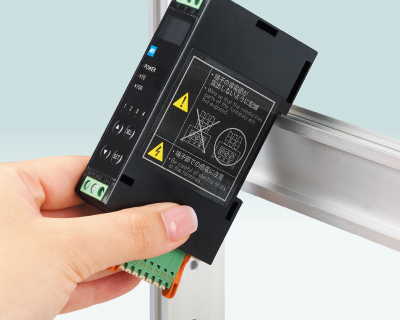

挿すだけの簡単配線作業（フェルール端子のご使用を推奨します）

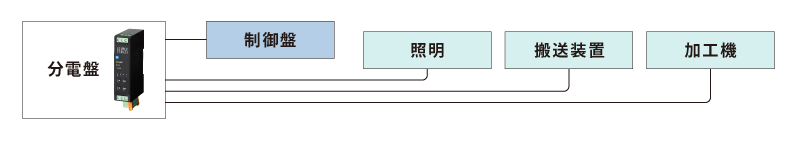

工程やエリアごとの電力の「見える化」で電力使用量のかたよりを把握。稼働スケジュールを調整することで、施設全体のピーク電力抑制が可能に。

項目		仕様	備考
形式		FY20
一般仕様	計測回路数	2回路三相3線：4CT、単相3線：4CT、単相2線：4CT
	制御電源定格	AC100-240V（85-264V）、50/60Hz（±10%）
	突入電流	800mA、6ms以下（AC220V 50Hz）
	消費電力	約5VA（AC220V時）
	周囲温度・湿度	動作時：-10 ～ +55℃、保存：-20 ～ +70℃、相対湿度：20 ～ 90％RH	氷結、結露なきこと
	使用雰囲気・標高	雰囲気：腐食性ガス、過度の塵埃なきこと、標高：2,000m以下
	質量	約50g（本体のみ。CT含まず。）
	外部端子	ヨーロピアン端子、スナップインコネクタ
出力仕様	電気仕様	オープンコレクタ出力 DC35V、100mA、オン時残留2.5V以下	DO1、DO2
	機能	kWhパルス出力
	kWhパルス出力仕様	出力パルス幅：100ms±20ms、出力周期：200ms以上パルス乗率：10nkWh/パルス（n=-3～3整定）

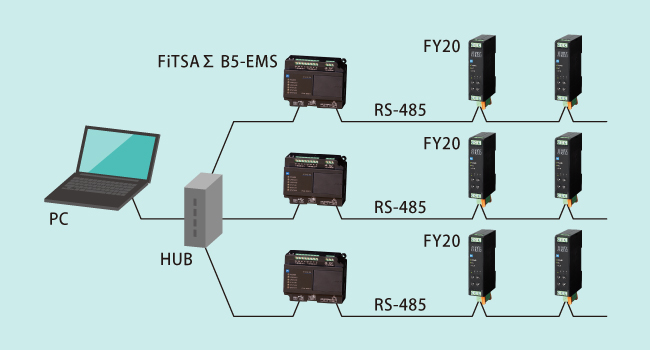

通信仕様	規格・伝送方式	EIA RS-485・半二重 2線式

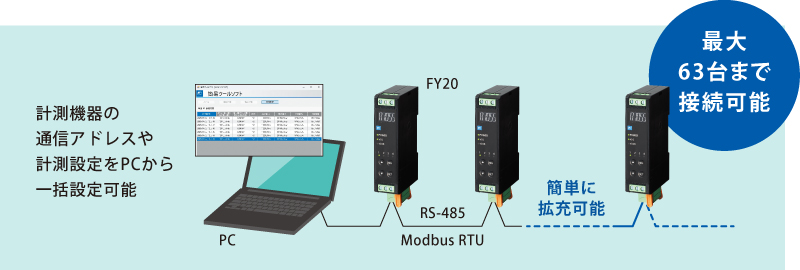

	接続台数	最大63台/1系統	接続機器により減数
	伝送速度	4,800/9,600/19,200/38,400 bps （選択）	初期設定：19,200bps
	プロトコル	Modbus RTU、F-MPC net	初期設定 Modbus RTU

計測項目		有効計測範囲	精度（注1）
電流（R/S/T表示）	現在値	800A用CT組合せ時：0、In（注2）・0.4%（3.2A）～1,200A 400A用CT組合せ時：0、In（注2）・0.4%（1.6A）～600A 200A用CT組合せ時：0、In（注2）・0.4%（0.8A）～300A 100A用CT組合せ時：0、In（注2）・0.4%（0.4A）～150A 50A用CT組合せ時：0、In（注2）・0.4%（0.2A）～50A 5A用CT組合せ時：0～CT定格×150% 電力有効計測範囲：0～上記電流FS × 電圧FS × √3	±1.5% FS



電力（±表示）	現在値		±1.5% FS


無効電力（±）	現在値	電力有効計測範囲：0～上記電流FS × 電圧FS × √3	±3.0% FS
力率（±）	現在値	進み0%～100%～遅れ0% データ1.00の符号は＋（ブランク）	±5%（90°位相角換算）
電力量（＋電力のみ）		＋電力量 0～99,999	JIS普通級相当
線間電圧	現在値	AC85～264V	±1.5% FS
周波数	現在値	45～66Hz（注3）	±0.5% FS

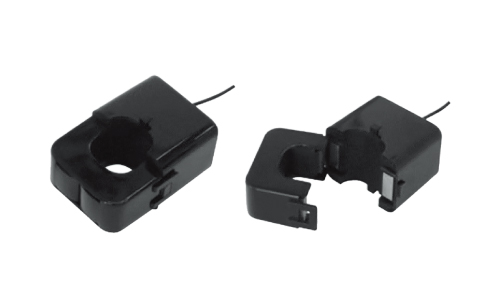

分割形変流器
CC2D

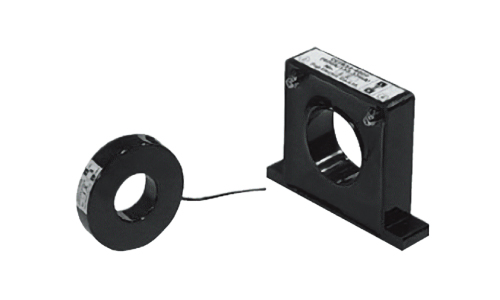

丸窓貫通形変流器
CC2B

形状	形式	CT1次定格	CT2次定格	貫通穴径[mm]
小型分割形	CC2D81-0057	5A	7.34mA	Φ10
小型分割形	CC2D81-0506	50A	73.4mA	Φ10
角型分割形	CC2D71-1004	100A	33.33mA	Φ16
	CC2D65-2008	200A	66.67mA	Φ24
	CC2D54-4009	400A	133.33mA	Φ36
	CC2D52-8009	800A	133.33mA	Φ60
丸窓貫通形	CC2B65-2008	200A	66.67mA	Φ24
丸窓貫通形	CC2B54-4009	400A	133.33mA	Φ36
