制御リレーコントロールリレー HH2シリーズ
フリーワードから探す
コントロールリレー HH2シリーズ
豊富な応用機種を品揃えしたコントロールリレーです。
豊富な種類
MBB(メイク・ビフォア・ブレーク)接点もそろえています。
動作チェックが容易
機械式動作表示付ですので、リレーの動作チェックが容易です。

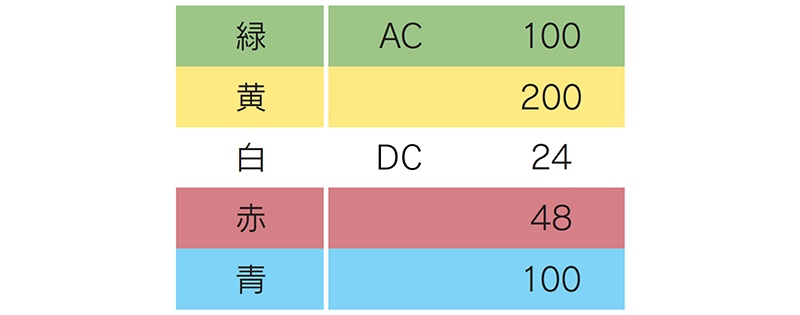

コイル電圧の判別が容易
コイルの化粧紙の色別によりコイル電圧の判別が容易です。
NECA C 4530に準拠
NECA C 4530に準拠しています。
コントロールリレー HH22P、23P、24P
| 項目 | 性能 |
|---|
| 定格絶縁電圧 | 250V | ||
|---|---|---|---|
| 動作電圧(於20℃) | 交流用は、定格電圧の80%以下 直流用は、定格電圧の75%以下 |
||
| 復帰電圧(於20℃) | 交流用 | 定格電圧の30%以上 | |
| 直流用 | 定格電圧の10%以上 | ||
| 最大連続印加電圧 | 交流用は、定格電圧の110% 直流用は、定格電圧の130% |
||
| 使用周囲温度 | -20~+40℃(ただし0℃以下の場合は氷結しないこと) | ||
| 耐電圧 | コイルー接点、およびc接点、相互間、各々 | AC2000V 1分間 | |
| 接点ギャップ間 | AC1500V 1分間 | ||
| ソケット | AC2000V 1分間 | ||
| 絶縁抵抗 | 500Vメガにて100MQ | ||
| 動作および復帰時間 | 20ms以下 | ||
| 耐振動性 | 誤動作 | 10~55Hz 複振幅O.75mm | |
| 耐久 | 10~55Hz 複振幅O.75mm | ||
| 耐衝擊性 | 項目 | 60m/s2 | |
| 項目 | 500m/s2 | ||
| 機械的耐久性 | 500万回以上 | ||
| 接触抵抗 | 50mQ以下(初期値) | ||
| 最小適用負荷(*) | 単接点:24V,20mA 双接点:12V.3mA | ||
(＊) 故障率λ60=0.1×10-6 ／回
清浄な盤内における連続開閉での最小適用負荷であり、連続励磁使用等の最小適用負荷はこの限りではありません。

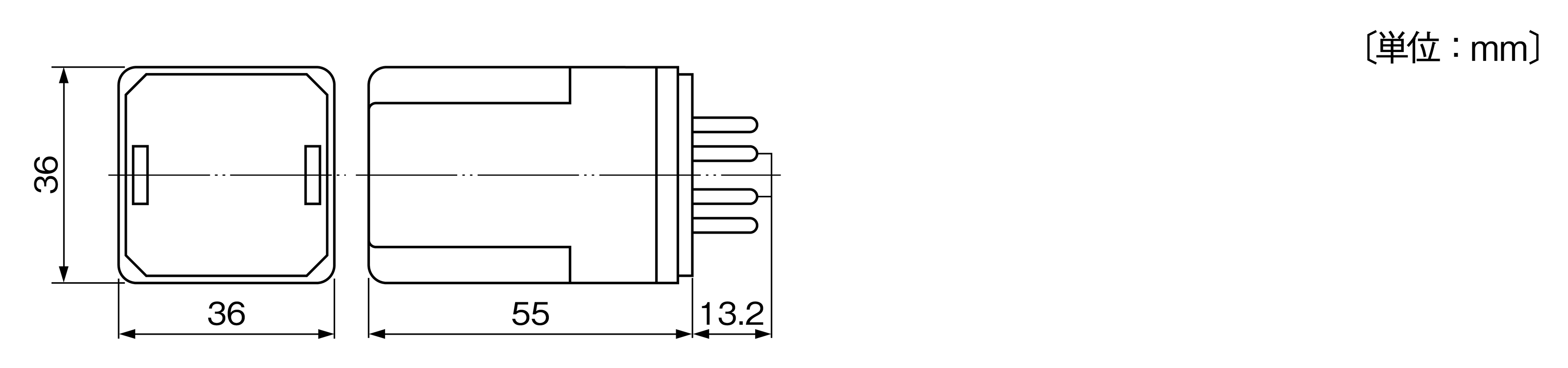

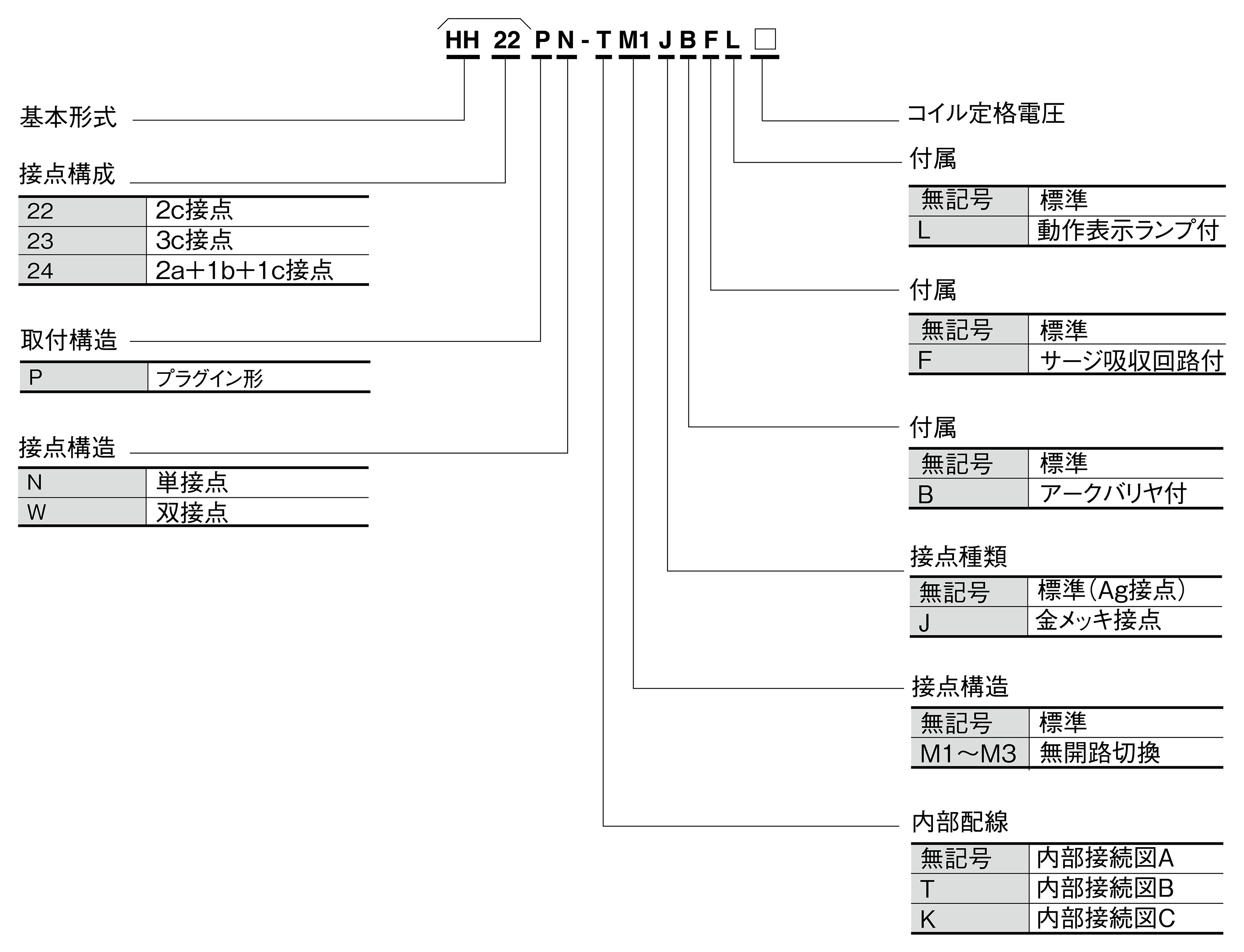

コントロールリレー HH22P、23P、24P
