フリッカリレー JHシリーズ

定間欠動作(フリッカ動作)形リレーです。

小形・軽量で当社アナンシェータリレーRV形、ADA1P形と同一外形でセットでご使用いただけるフリッカリレー

フリッカリレーJH13形は、交・直共用の定間けつ動作(フリッカ動作)形の電磁継電器で、配電盤照光母線、照光表示器、信号灯、故障表示灯などを周期点滅させて、制御、保護系統の制御状態、異常状態などを監視員に知らせるための操作継電器として用いられます。
過入力、過負荷、速度、位置、温度、圧力、流量などの状態表示あるいは警報器のフリッカ要素として、また、位置、方向などの一般標識機器の動作要素として、広範囲な用途を持っております。
外形寸法(36×60×68.2)と小形・軽量、富士アナンシェータリレーADA1P形と同一外形となっております。

長寿命・高信頼性

出力接点として、当社パワーリレーHH62P形を使用しておりますので、長寿命・高信頼性となっています。

2000Vの高耐電圧

AC2000V1分間の高耐電圧を有しております。

入力定格が共用(4重定格)

交流・直流100〜110V、200〜220Vおよび50/60Hzの全入力が共用です。
(24V・48Vは単一定格となっています。)

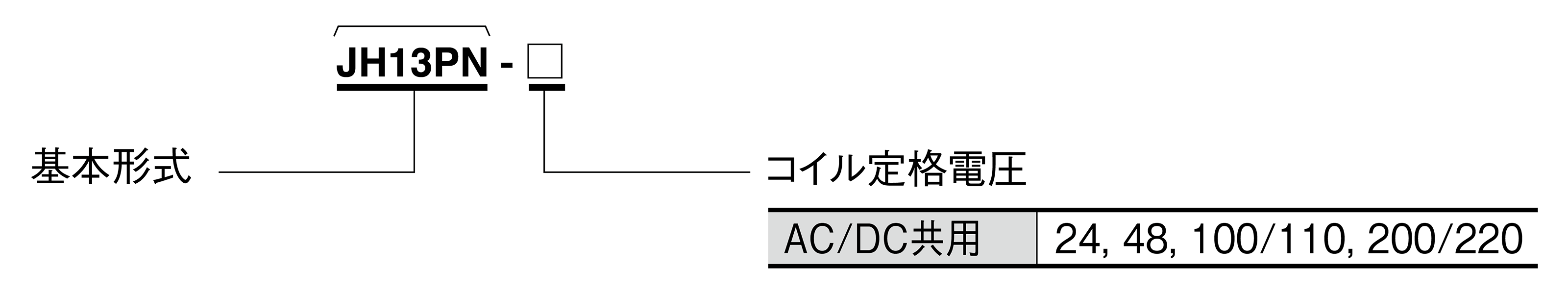

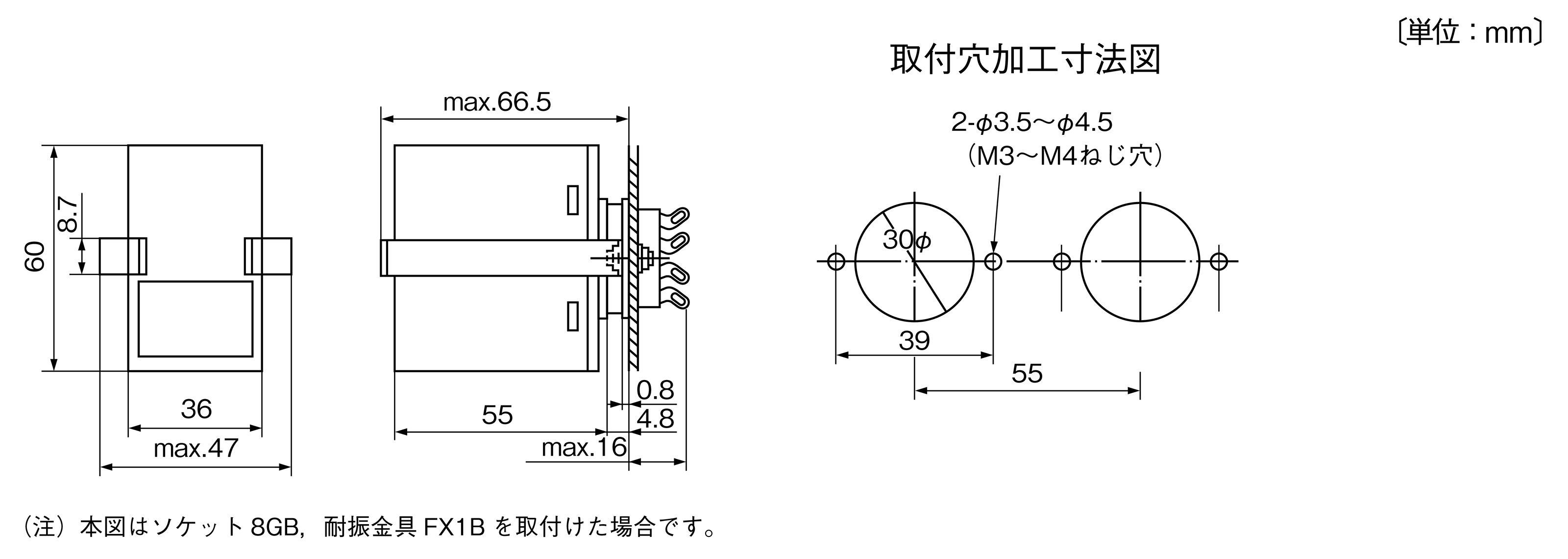

フリッカリレー JH13PNシリーズ

項目 定格・仕様 性能
出力接点構成 1c
フリッカ周期 600ms
定格縁絶電圧 250V
定格通電電流 6A
操作コイル定格 AC/DC共用
24、48、100/110、200/220
使用周囲温度 ー10〜+40℃(ただし氷結・結露しないこと)
電圧許容変動範囲 定格電圧の85〜120%
耐電圧 操作回路ー出力接点間 AC2000V 1分間
出力接点ギャップ間 AC1000V 1分間
絶縁抵抗 100MΩ(DC500Vメガーにて)
耐振動性(耐久) 10〜55Hz 複振幅1mm
X、Y、Z方向各2時間計6時間
耐衝撃性(耐久) 500m/s2 X、Y、Z方向各3回計18回
耐久性 機械的 1000万回以上
電気的 50万回以上(5A、R負荷)
質量 約94g

フリッカリレー JH13PNシリーズ

フリッカリレー JH13PNシリーズ
