制御リレーカードリレー RB・RTシリーズ

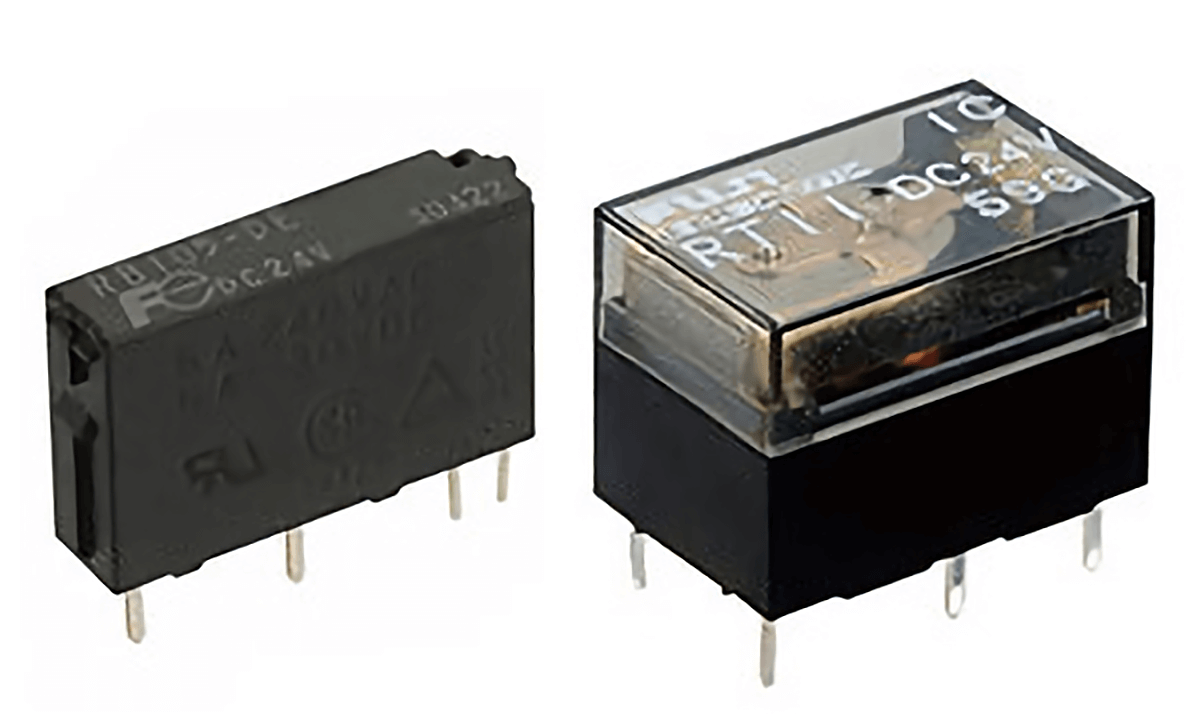

カードリレーRB・RTシリーズ
ロー&スリムな省スペースタイプのP板搭載用小形カードリレーです。
カードリレーRBシリーズ 背が低くてスリムな省スペースタイプ

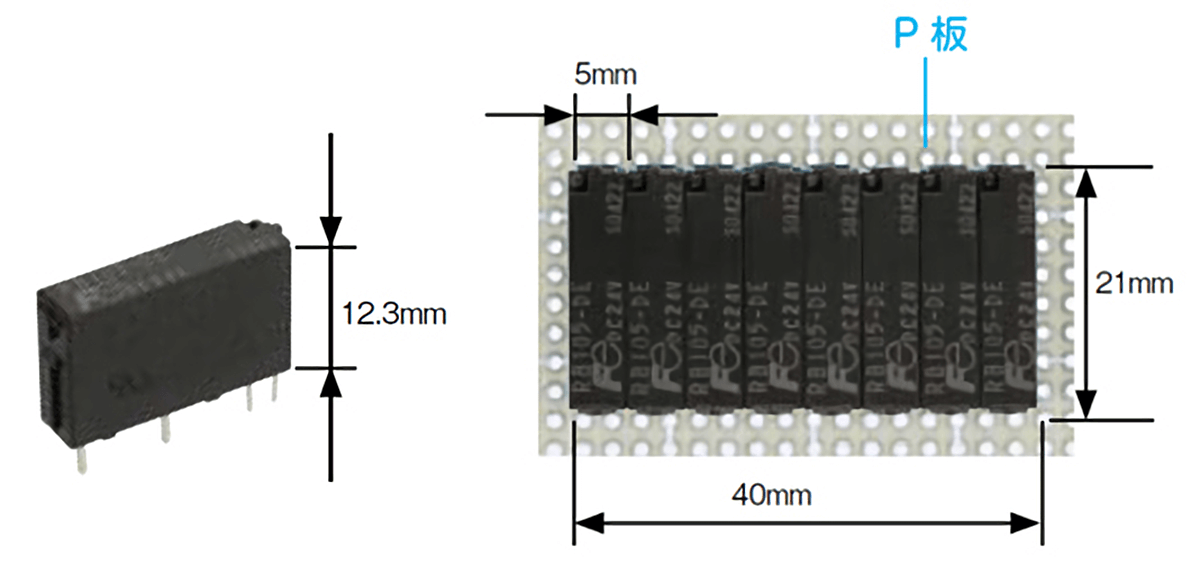

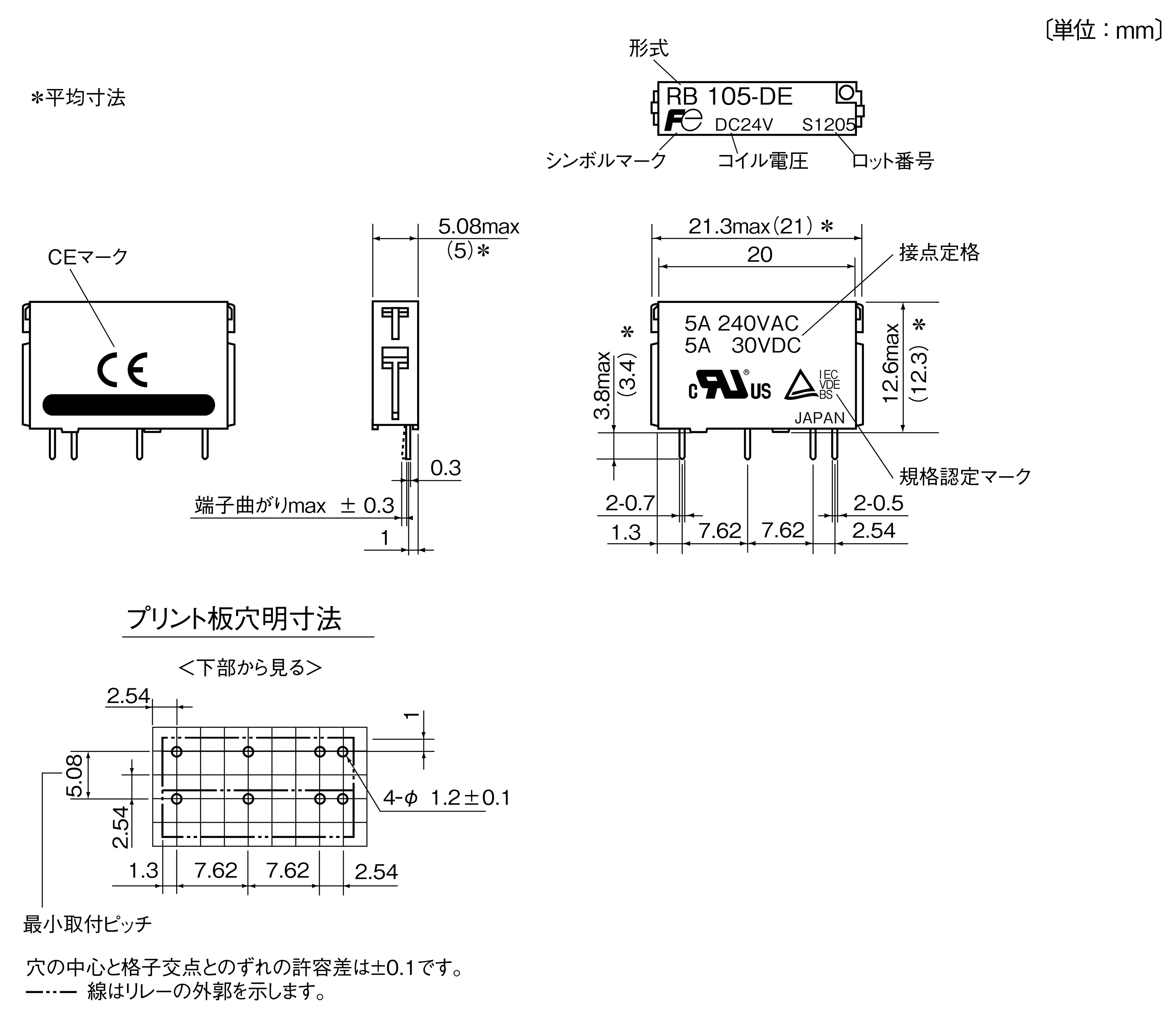

高さ12.3mm×幅5mm×長さ21mmのロー&スリムなカードリレーです。
特に高さ寸法は当社従来品に比べ5.7mm、ソケット込みの高さでも従来単品より1mm低くなっていますので、機器の小形化に貢献します。
接点定格は小形ながら5Aを実現
カードリレーRB10□形の定格通電電流は小形ながら5Aを実現しました。
高負荷開閉にも対応できます。
双接点を標準採用
接点部には接触信頼性の高い双接点を採用していますので、より信頼性の高い制御ニーズにも対応できます。
高感度タイプの120mW品をラインアップ
200mW品に加え、さらに高感度な120mW品もラインアップしています。
自動洗浄が可能
自動洗浄が可能なプラスチックシール構造です。
プリント基板のパターン設計が容易

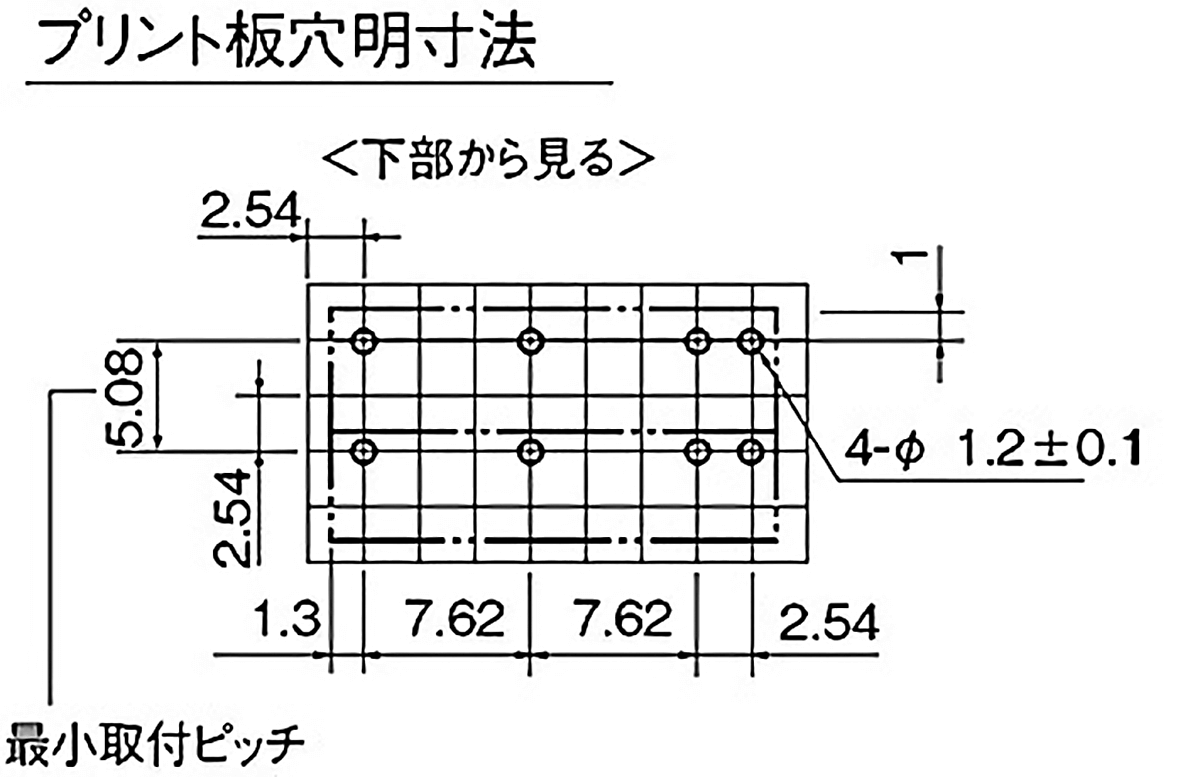

2.54mmピッチのSIL形端子配列を採用、プリント基板のパターン設計が容易です。
規格対応
UL・CSA・TUV認定取得しています。

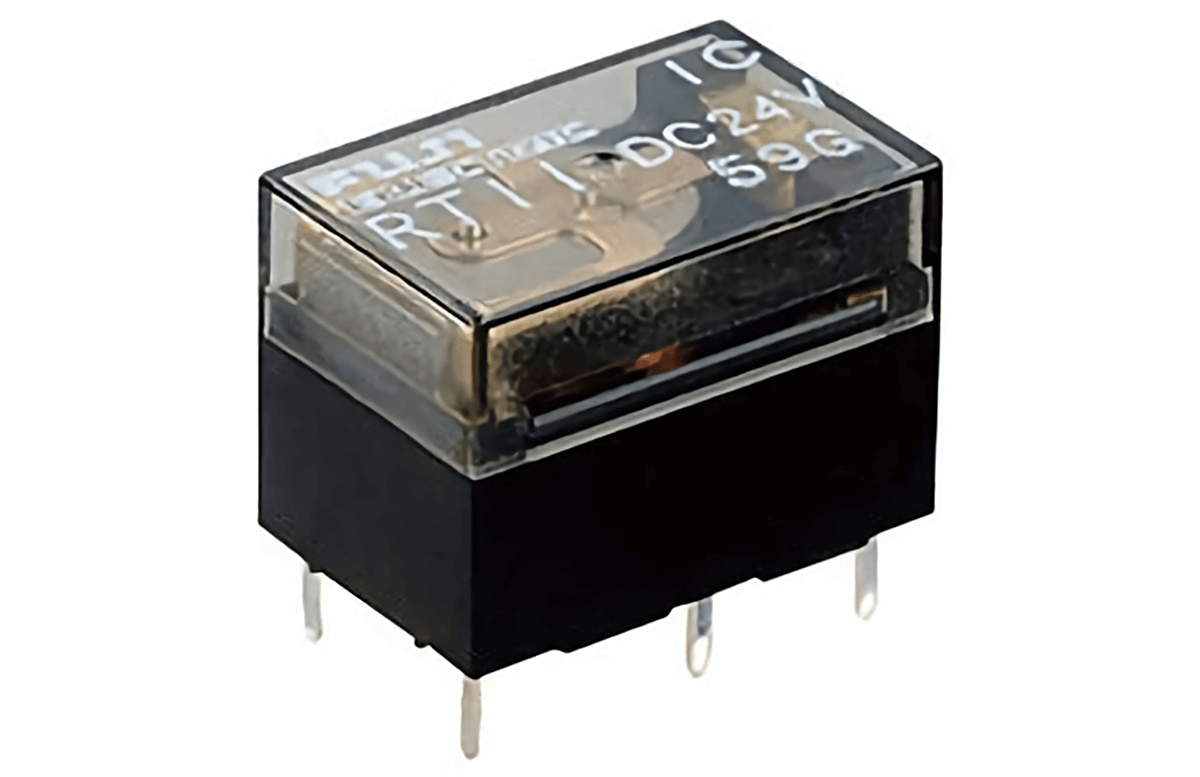

カードリレー RTシリーズ

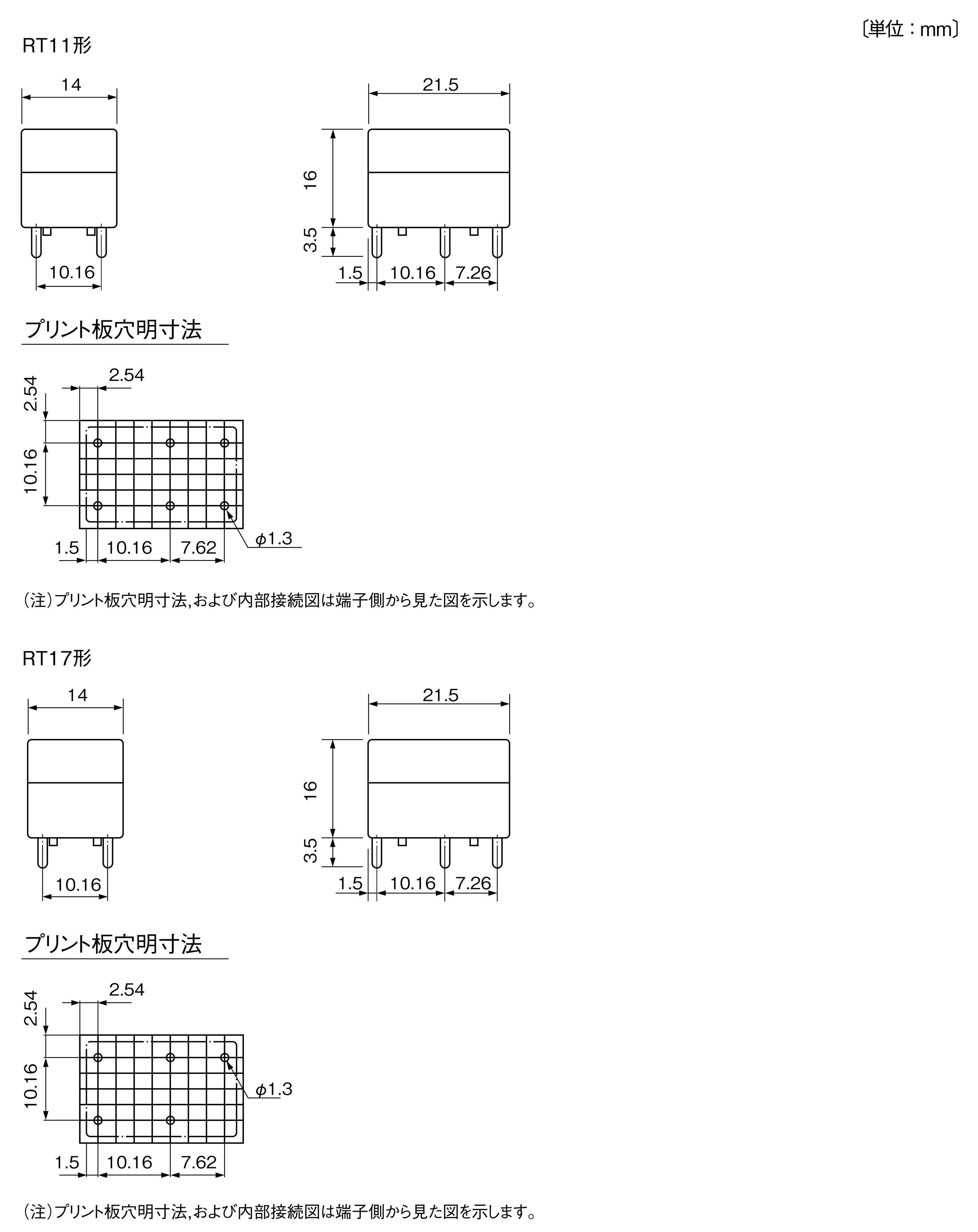

取付面積が21.5mm×14mm、質量9gと非常に小さく、プリント基板をはじめ各種装置・機器の小形化がはかれます。
プリント基板のパターン設計が容易

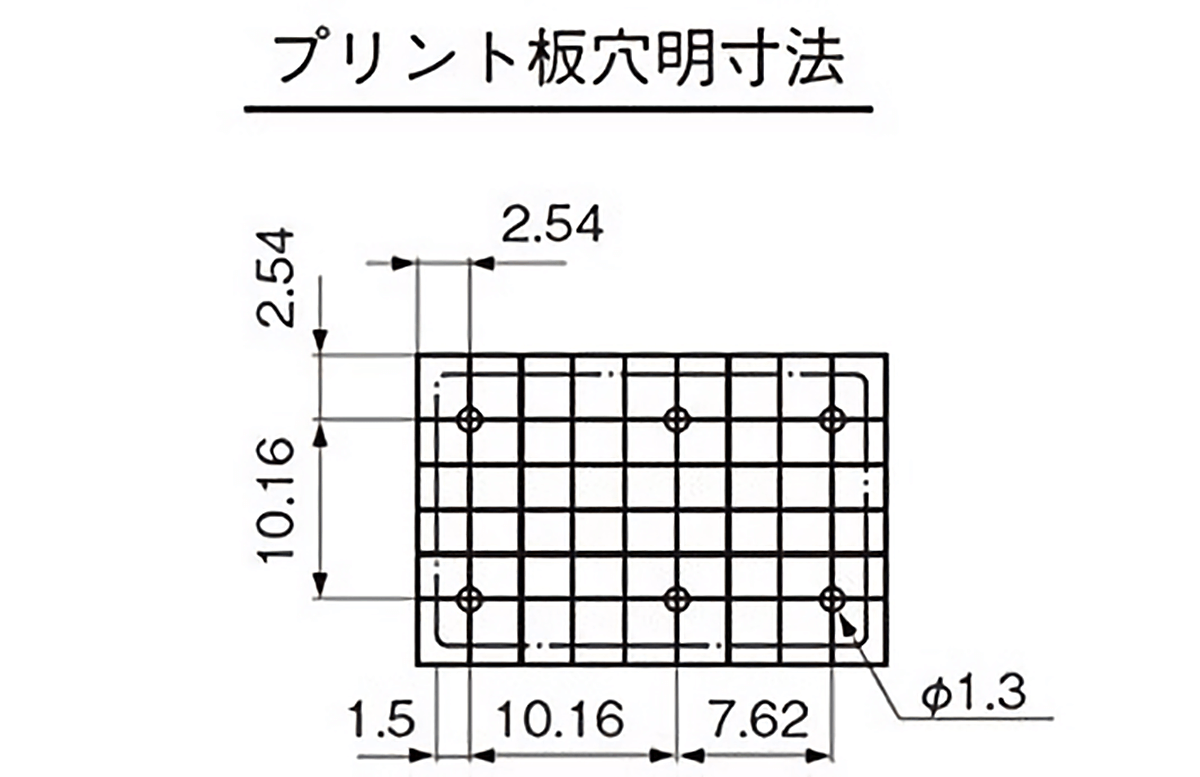

端子配列は2.54mmピッチのD･I･L形でありまた端子間最小ピッチが3ピッチ(7.62mm)であるため、容易で余裕のあるプリント基板のパターン設計ができます。
高感度形コイル品も用意
標準品はコイル消費電力0.45W、さらに高感度形は0.36Wと小さく半導体による操作に最適です。
また、高い接触圧力と金メッキ接点の採用により接触信頼性が高く、電子回路の入出力インターフェイス用として使用できます。
規格対応
UL認定品(ULFileE83461)、電気用品安全法準拠品ULおよび電気用品安全法の安全規格に定められた絶縁距離を確保し、絶縁物に難燃性材料を使用した安全設計になっています。
カードリレーRBシリーズ
| 名称 | カードリレーRB(高感度品) | カードリレーRB(標準品) | |||
|---|---|---|---|---|---|
| 形式 | RB104 | RB105 | |||
| 仕様 | 接点仕様 | 接点構成 | 1a | ||
|---|---|---|---|---|---|
| 接触抵抗(初期) | 30mΩ以下 | ||||
| 接点材料 | 銀合金(金メッキ) | ||||
| 最小適用負荷(参考値)(注1) | DC0.1V,0.1mA | ||||
| 定格 | 定格通電電流 | 5A | |||
| 最大開閉容量 | AC250V 5A、DC30V 5A | ||||
| 定格消費電力 | 120mW | 200mW | |||
| 性能 | 電気的性能 | 動作時間(定格電圧にて) | 10ms以下 | ||
| 復時時間(定格電圧にて) | 5ms以下 | ||||
| 絶縁抵抗(初期) | 100MΩ以上(DC500Vメガーにて) | ||||
| 耐電圧 | 接点－コイル間 | AC2000V 1分間 | |||
| 接点間 | AC750V 1分間 | ||||
| 結合静電容量(接点ーコイル間) | 約1.4pF | ||||
| 機械的性能 | 耐振動性 | 誤動作 | 10〜55Hz 複振幅1.5mm | ||
| 耐久 | 10〜55Hz 複振幅1.5mm X、Y、Z方向各2時間計6時間 | ||||
| 耐衝撃性 | 誤動作 | 100m/s2 | |||
| 耐久 | 1000m/s2 X、Y、Z方向各3回計18回 | ||||
| 耐久性 | 機械的 | 2000万回以上 | |||
| 使用条件 | 使用周囲温度 | －40〜＋70℃(ただし氷結・結露しないこと) | |||
| 使用周囲相対湿度 | 85%以下 | ||||
(注1)故障率λ60=0.1×10-6/回
清浄な盤内における連続開閉での最小適用負荷であり、連続励磁使用等の最小適用負荷はこの限りではありません。
カードリレーRTシリーズ
| 名称 | カードリレーRT(一般形) | カードリレーRT(高感度形) | ||||
|---|---|---|---|---|---|---|
| 形式 | RT11 | RT17 | RT11-H | RT17-H | ||
| 仕様 | 接点部 | 接点構成 | 1c | 1a | 1c | 1a |
|---|---|---|---|---|---|---|
| 接点材料 | 銀合金(金メッキ) | |||||
| 最大開閉電圧 最大開閉電流 | AC220V 3A | |||||
| DC30V 3A、DC110V 0.5A | ||||||
| 定格通電電流 | 3A | |||||
| 接触抵抗(初期値) | 100mΩ以下(初期値) | |||||
| 最小適用負荷(参考値)(注1) | DC1V 1mA | |||||
| 操作部 | 定格電圧 | DC5、6、9、12、24、48V | ||||
| 許容電圧変動範囲 | 動作電圧：70%Vn以下（一般形）、80%Vn以下（高感度形） 復帰電圧：10%Vn以上 |
|||||
| 定格消費電力(at20℃) | 約0.45W | 約0.36W | ||||
| 定格絶縁電圧 | 250V | |||||
| 性能 | 動作時間 | 15ms以下(100％ Vn印加、at20℃) | ||||
| 復時時間 | 5ms以下(100％ Vn印加、at20℃) | |||||
| 耐振動性 | 誤動作 | 10〜55Hz 複振幅1mm | ||||
| 耐久 | 10〜55Hz 複振幅1mm X、Y、Z方向各2時間計6時間 | |||||
| 耐衝撃性 | 誤動作 | 100m/s2 | ||||
| 耐久 | 1000m/s2 X、Y、Z方向各3回計18回 | |||||
| 耐久性 | 機械的 | 2000万回以上 | ||||
| 耐電圧 | 接点ギャップ間 AC1000V 1分間 接点－コイル間 AC1500V 1分間 | |||||
| 絶縁抵抗 | 100MΩ以上(500Vメガーにて) | |||||
| 使用周囲温度(定格電圧にて) | －40〜＋70℃(ただし氷結・結露しないこと) | |||||
(注1)故障率λ60=0.1×10-6 /回
清浄な盤内における連続開閉での最小適用負荷であり、連続励磁使用等の最小適用負荷はこの限りではありません。
カードリレーRBシリーズ
カードリレーRTシリーズ

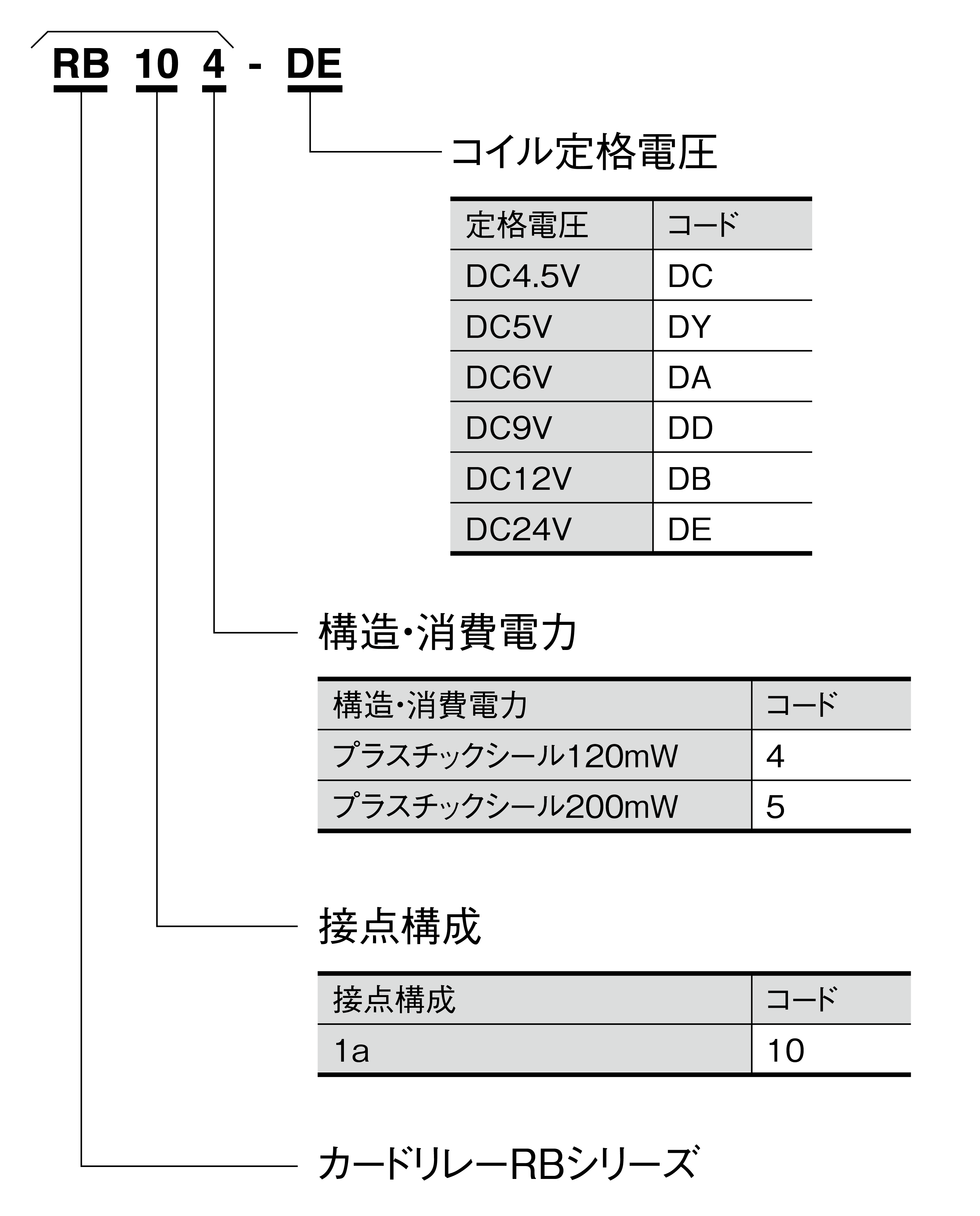

カードリレーRBシリーズ

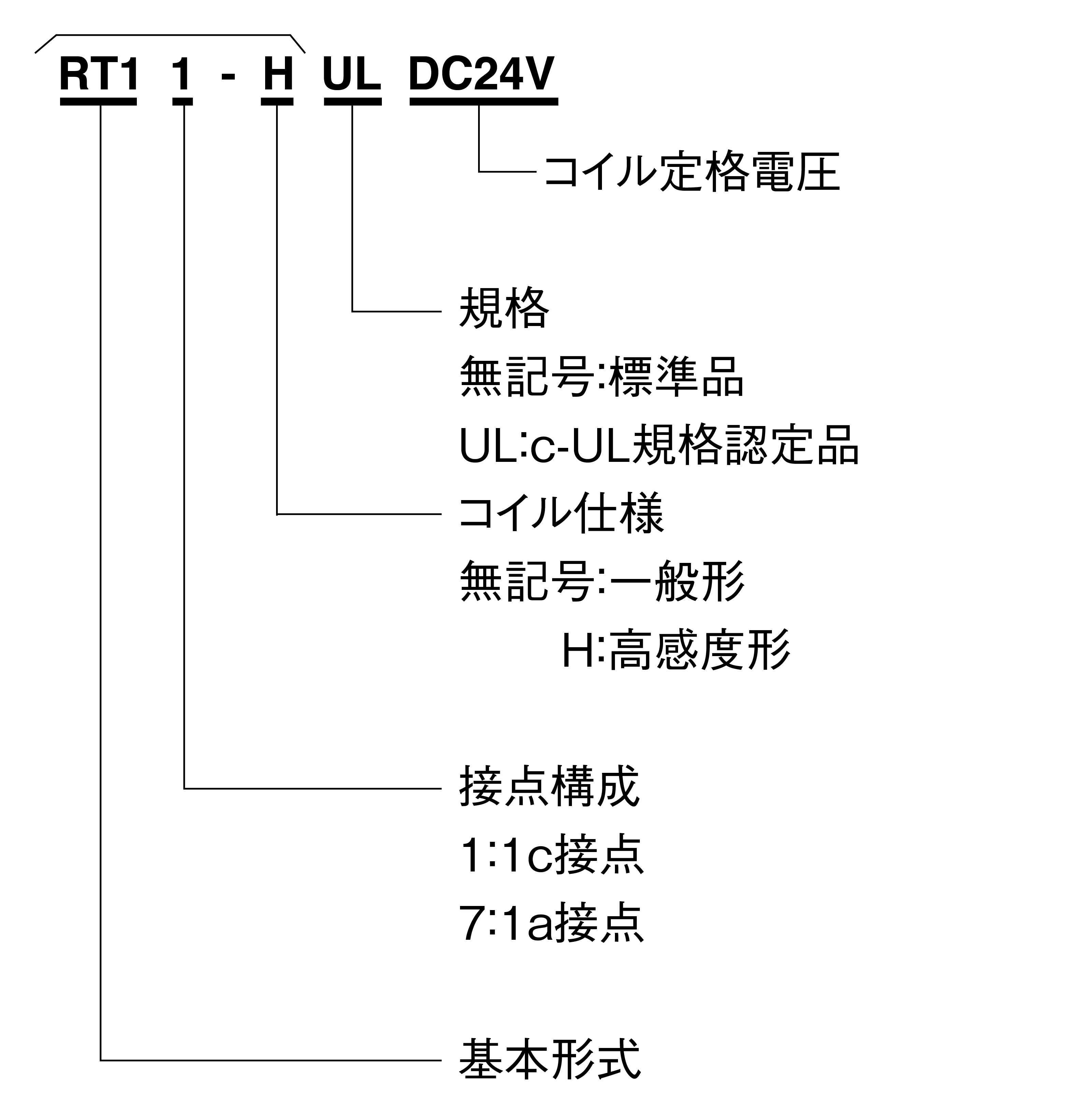

カードリレーRTシリーズ
