ターミナルリレー RSシリーズ

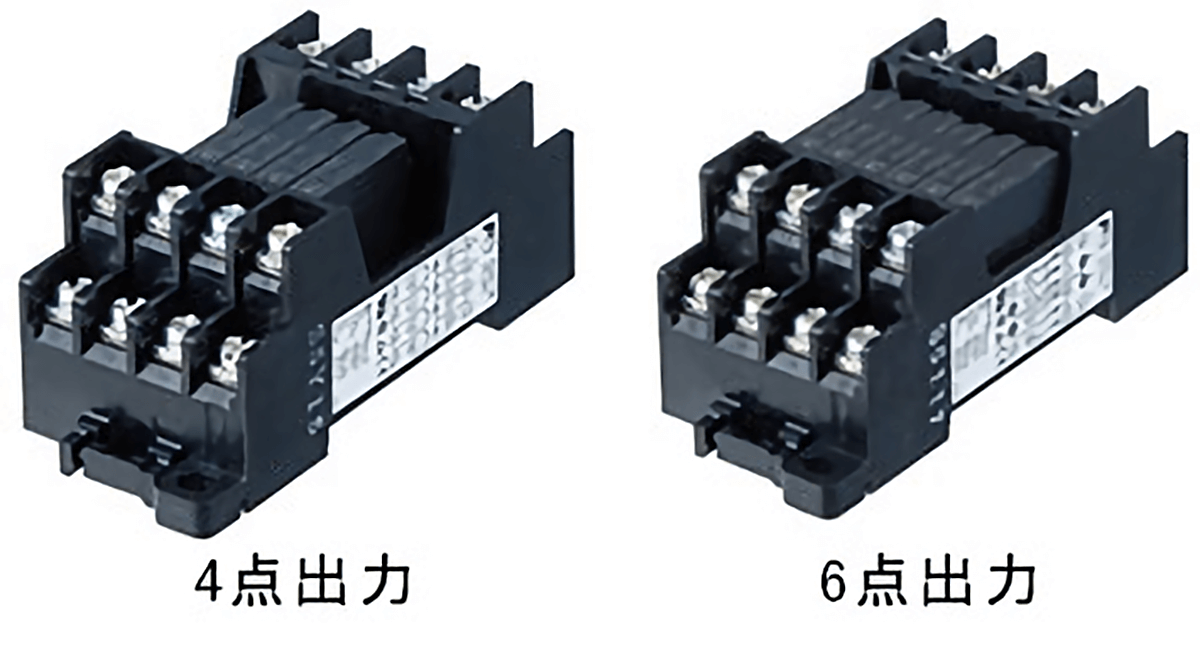

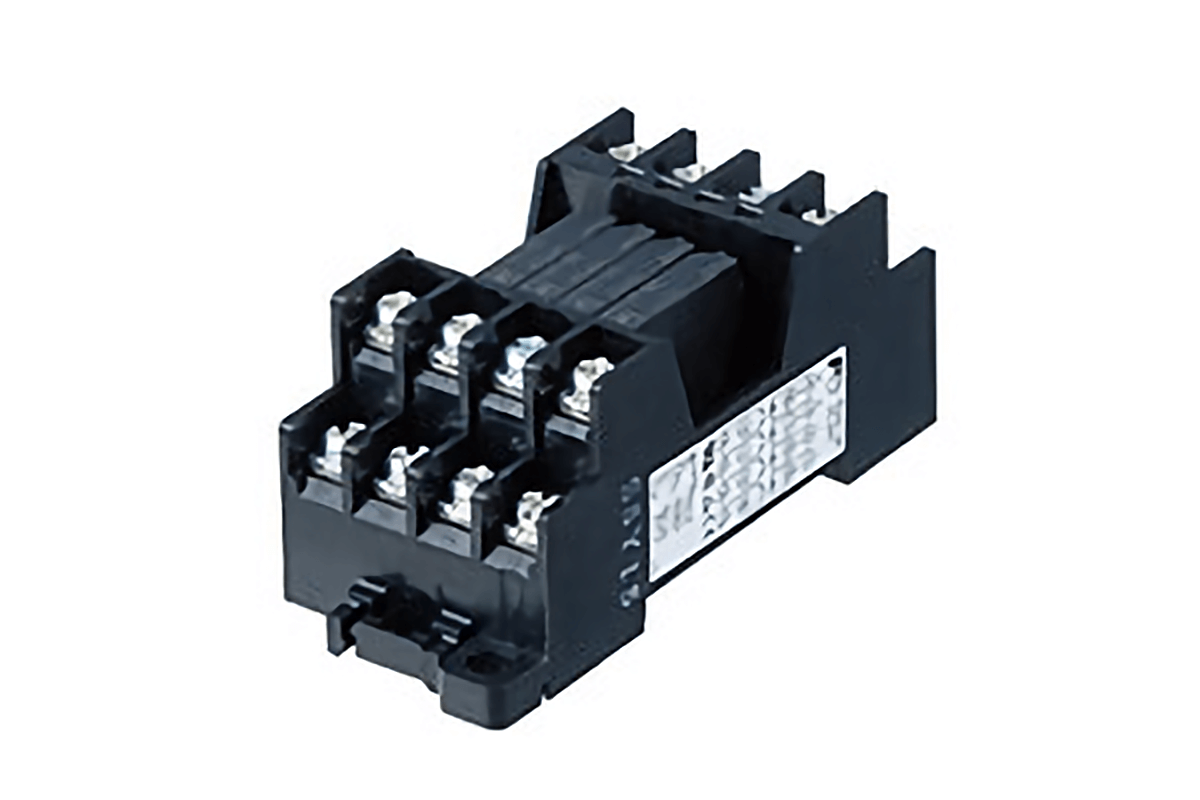

カードリレーRB105形を4個または6個搭載、それぞれを独立した制御が可能なリレーユニットです。
シーケンサーなどの中継用リレーとして使用いただけます。

幅34mmのスリムタイプ

4点出力、6点出力タイプ共に幅34mmのスリムタイプです。
盤内の省スペース化に貢献します。

b接点出力搭載タイプをラインアップ

4点出力にはb接点出力搭載タイプをラインアップしています。

接触信頼性の高い小形カードリレーを採用

双接点化および、金メッキ接点により、接触信頼性の向上を図った新形カードリレー(a、b接点タイプ)を採用しています。
より信頼性の高い制御ニーズにも対応できます。

取付共用形

表面取付、レール取付共用形です。

コイルサージ吸収ダイオードおよび動作表示ランプ付

コイルサージ吸収ダイオードおよび動作表示ランプ付です。

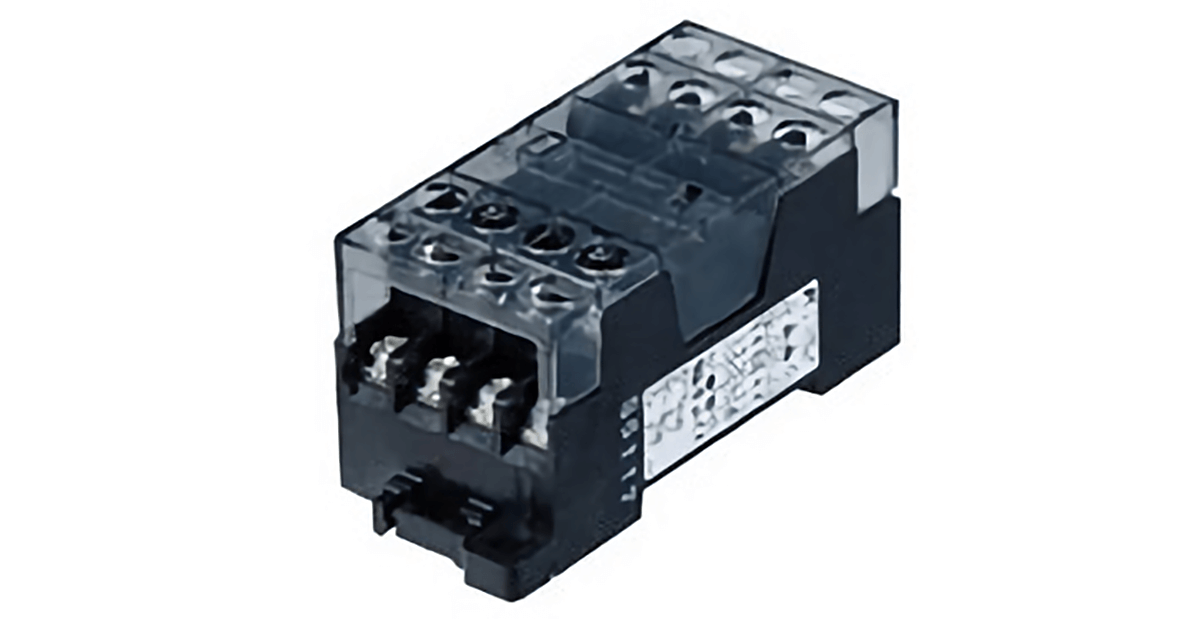

フィンガープロテクタ対応

フィンガープロテクタ対応

フィンガープロテクタRZ4N形を用意しています。(別売)

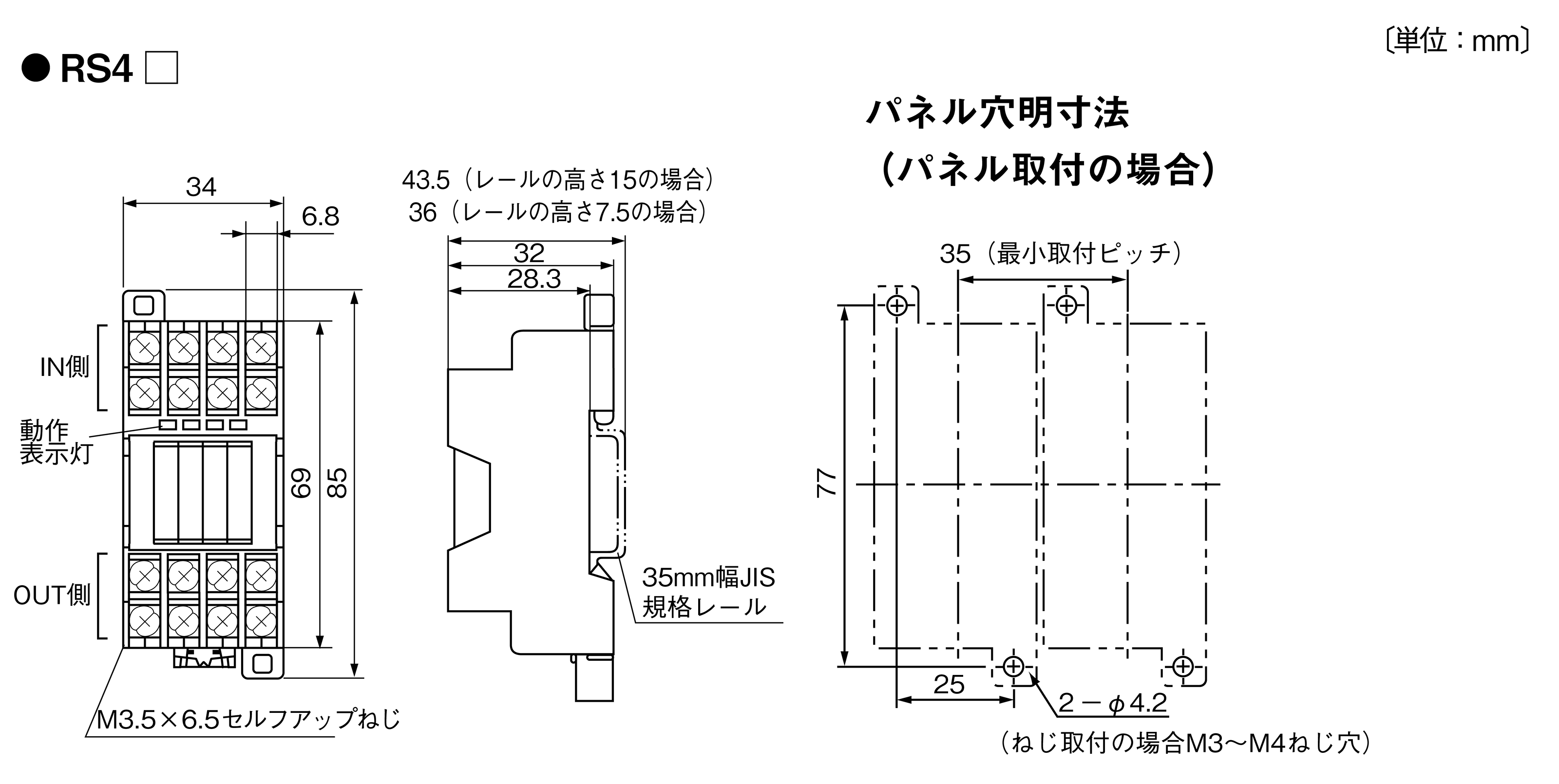

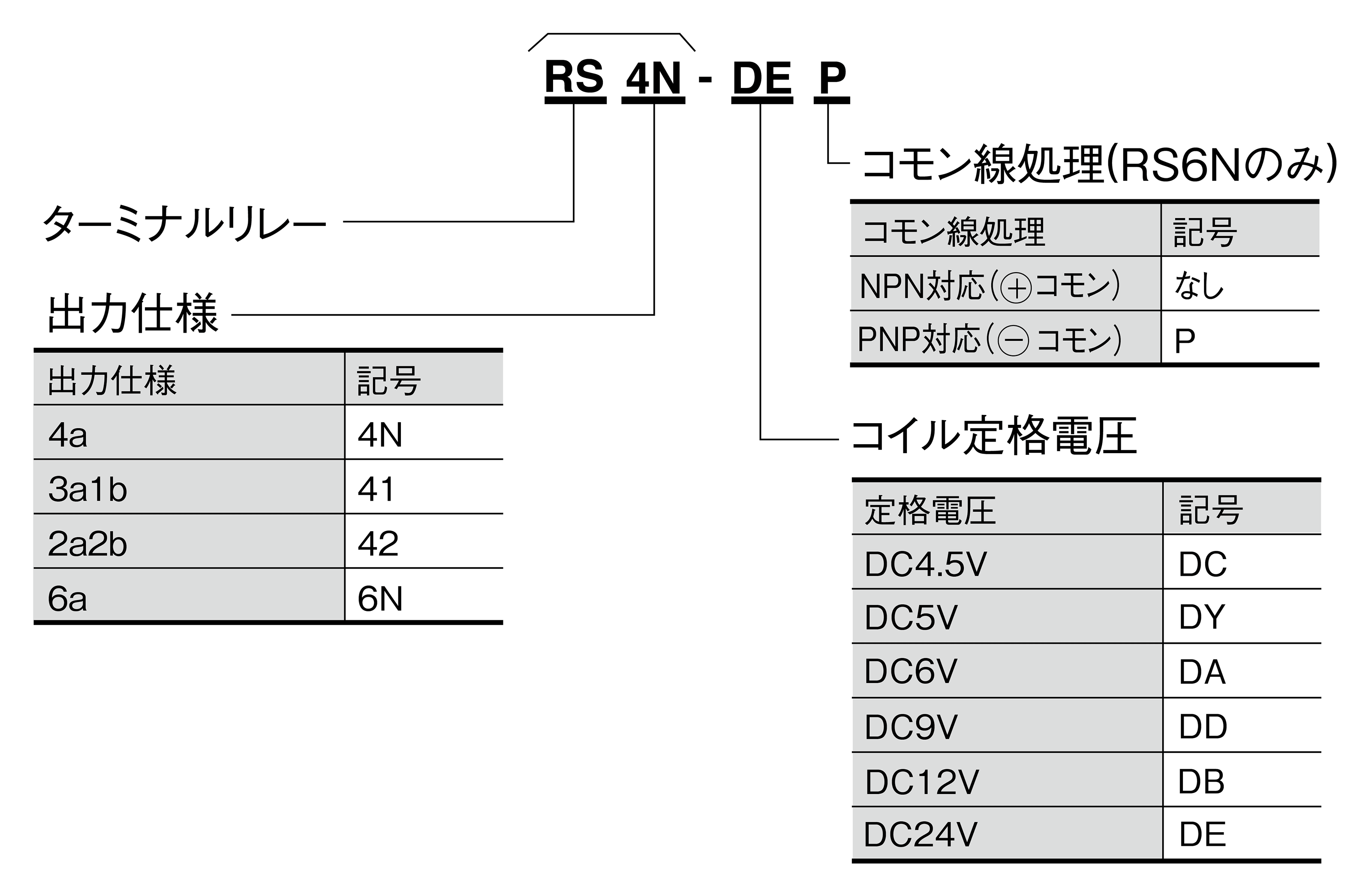

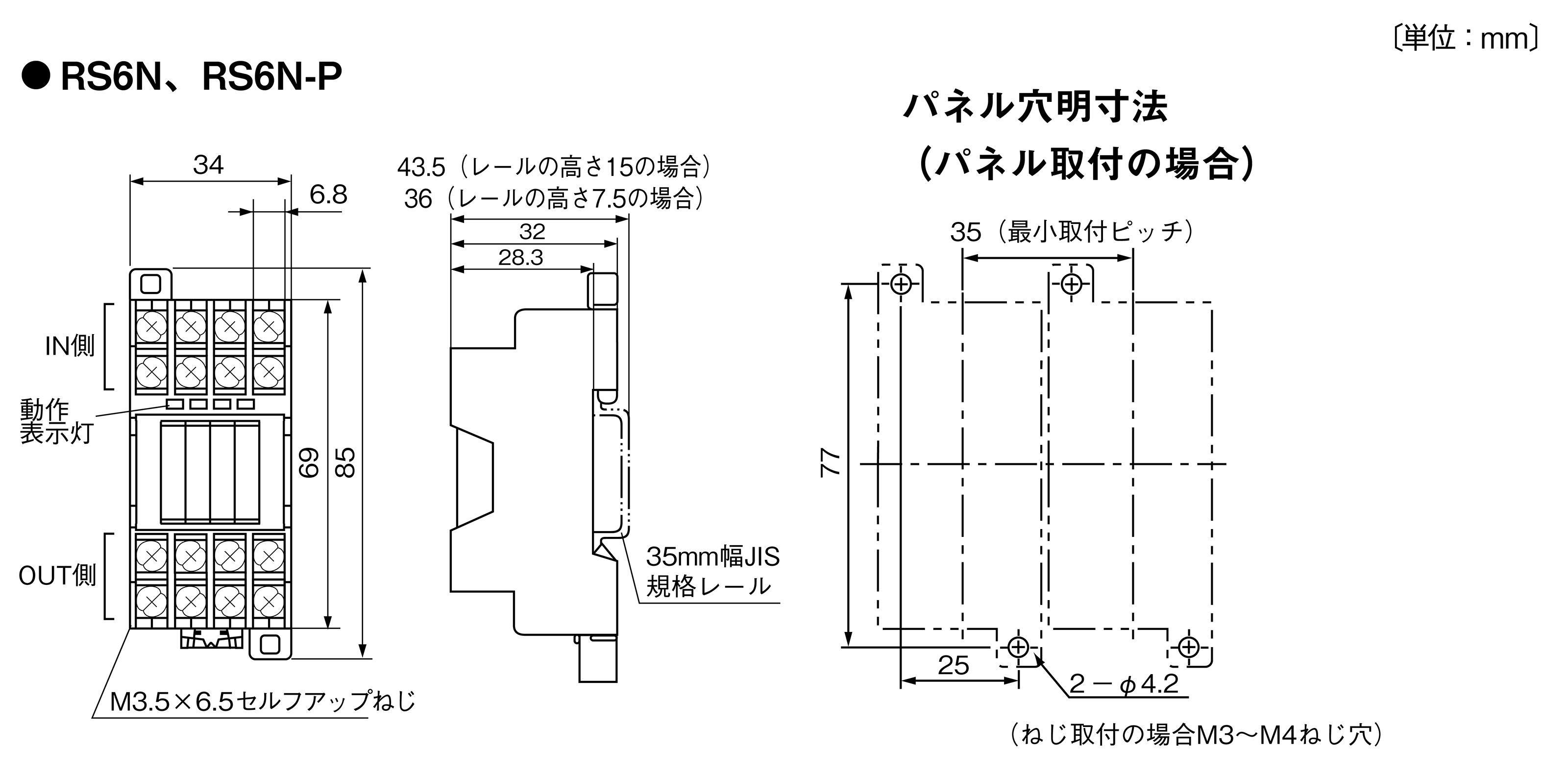

ターミナルリレー RSシリーズ RS4、RS6タイプ

仕様 項目 定格・性能
a接点 b接点
接点仕様 接触抵抗(初期) 30mΩ以下
接点材料 銀合金(金メッキ)
最小適用負荷(参考値)(注1) DC0.1V、0.1mA DC1V、0.1mA
定格 定格通電電流 5A(注2)
最大開閉容量 AC250V 5A、DC30V 5A AC250V 1A、DC30V 1A
電気的性能 動作時間(定格電圧にて) 10ms以下
復時時間(定格電圧にて) 10ms以下
絶縁抵抗(初期) 100MΩ以上(DC500Vメガーにて)
耐電圧 接点-コイル間 AC2000V 1分間
同極接点間 AC750V 1分間
異極接点間 AC2000V 1分間
異極コイル間 AC500V 1分間
機械的性能 耐振動性 誤動作 10〜55Hz複振幅1mm
耐久 10〜55Hz複振幅1.5mm
X、Y、Z方向各2時間計6時間
耐衝撃性 誤動作 100m/s2
耐久 1000m/s2 X、Y、Z方向各3回計18回
耐久性 機械的 2000万回以上
使用条件 使用周囲温度 -25〜+55℃(ただし氷結・結露しないこと)
使用周囲相対湿度 85%以下

(注1)故障率λ60=0.1×10-6/回
   清浄な盤内における連続開閉での最小適用負荷であり、連続励磁使用等の最小適用負荷はこの限りではありません。
(注2)RS6N 1コモン回路あたりの総電流は最大6Aです。
