警報リレー RVシリーズ

複雑な故障表示方式を安価に構成出来る汎用アナンシェータリレーです。

表示パターンの種類が豊富

5パターンの警報表示から選定いただけます。

コンパクトなデザイン

今までお使いの富士アナンシェータリレーADA1P形と同一外形寸法です。

サージ吸収装置付

操作コイルにサージ吸収装置を取付けアナンシェータリレーからのサージを抑制しました。
サージ電圧により誤動作および破壊する危険性のある高感度リレー、および半導体がアナンシェータ回路に持続されても安心して使用できます。

高耐電圧

AC2000V1分間の高耐電圧を有しております。

操作側、出力側を異電位で使用可能

操作回路と出力回路を完全に分離しましたので異電位での使用が可能です。

全シリーズ補助接点付

各形式に補助接点を追加、また操作、出力および補助接点端子毎に端子No.を統一しより使いやすくなりました。

高信頼性、長寿命

使用リレーは、定評のある、HH54B形を使用していますので、異電位使用が可能でかつ高信頼性、長寿命となっています。

アナンシェータリレー RVシリーズ

項目 性能
電圧許容変動範囲 定格電圧の85~110%
周波数許容変動範囲 95~105%
動作時間 20ms以下(ただし、RV3・4形のACコイル仕様は25ms以下となります)
復帰時間 AC定格品:20ms以下 DC定格品:50ms以下
耐電圧 入力-出力回路間:AC2000V 1分間
独立充電部相互間:AC1000V 1分間
耐振動性(耐久) 10~55Hz 複振幅1mm最大 X・Y・Z方向各2時間計6時間
耐衝撃性(耐久) 500m/s2 X・Y・Z方向各3回計18回
機械的耐久性 5000万回以上
絶縁抵抗 DC500Vメガにて100MΩ以上
使用周囲温度 ー10~+40℃(ただし氷結・結露しないこと)
相対湿度 95%RH以下
使用リレーの電気的耐久性 ADA1Pシリーズに同じ
質量 約110g

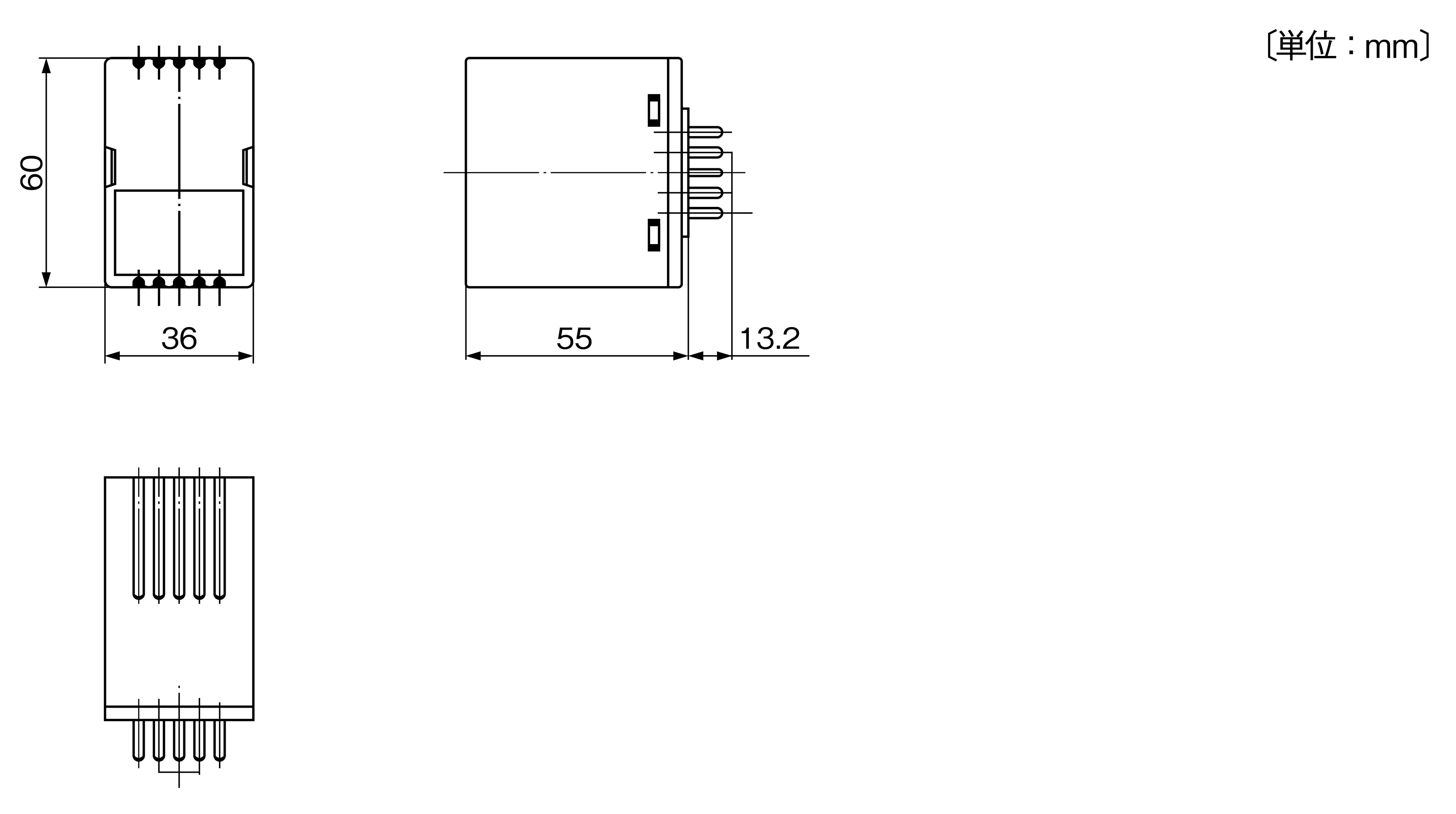

アナンシェータリレー RVシリーズ

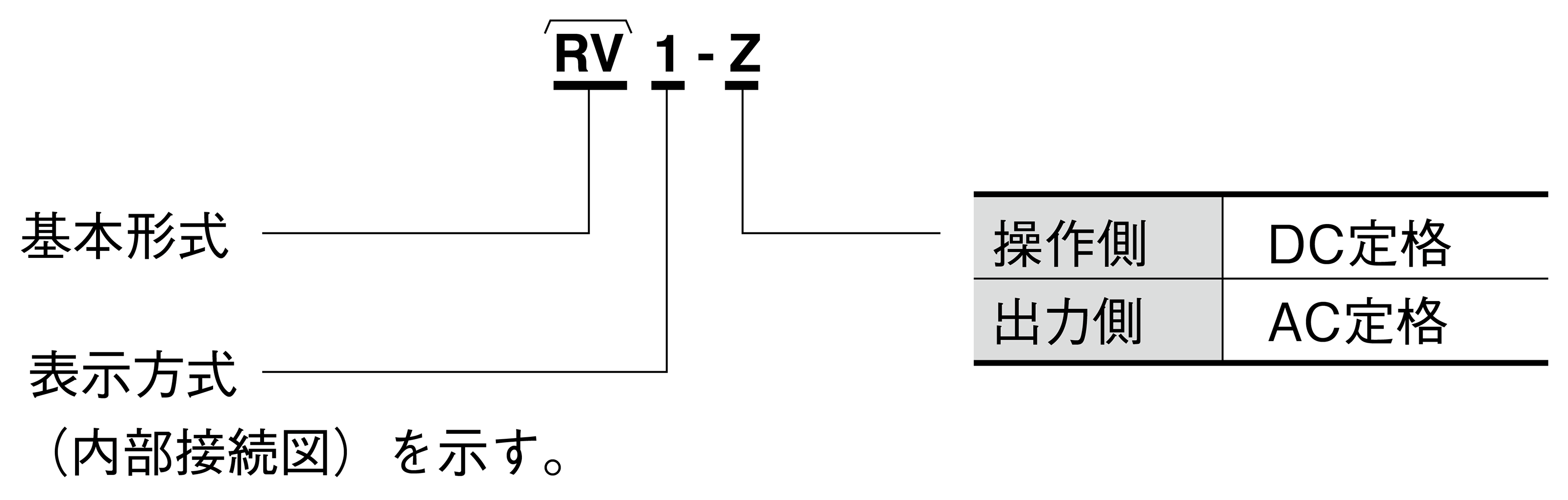

アナンシェータリレー RVシリーズ
