低圧絶縁監視システムVigilohmシリーズ
フリーワードから探す
Vigilohm(ビジローム)シリーズ
最大DC1000V回路に適用可能な非接地回路用絶縁監視ユニット。
太陽光発電設備システムの絶縁劣化を常時監視し地絡(漏電)事故を防ぎます。

2種類のレンジを用意
- ・IM400:大規模システム(5MW程度のメガソーラー発電システム)向け。
- ・設定した絶縁抵抗値以下になるとアラームを出力。
- ・抵抗値R、静電容量値Cを本体画面で表示。
- ・絶縁のトレンド状況(時・日・週・月・年)を本体画面で表示。
- ・事故記録保存機能。

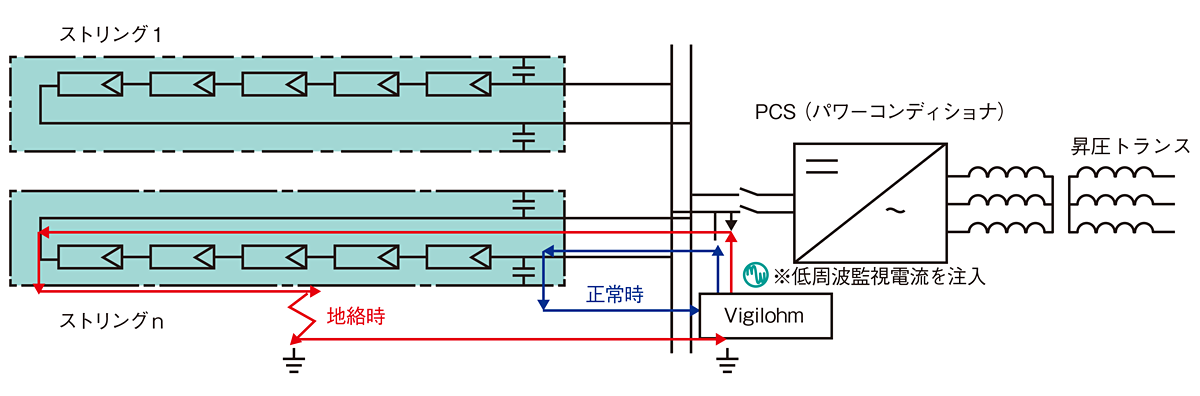

ビジロームの動作原理
太陽光発電(PV)設備の多くは非接地(IT)方式の配電システムです。
ビジロームは非接地(IT)方式の配電システムに低周波監視電流を注入して電路対地間の絶縁抵抗、静電容量を計測する低圧絶縁監視ユニットです。

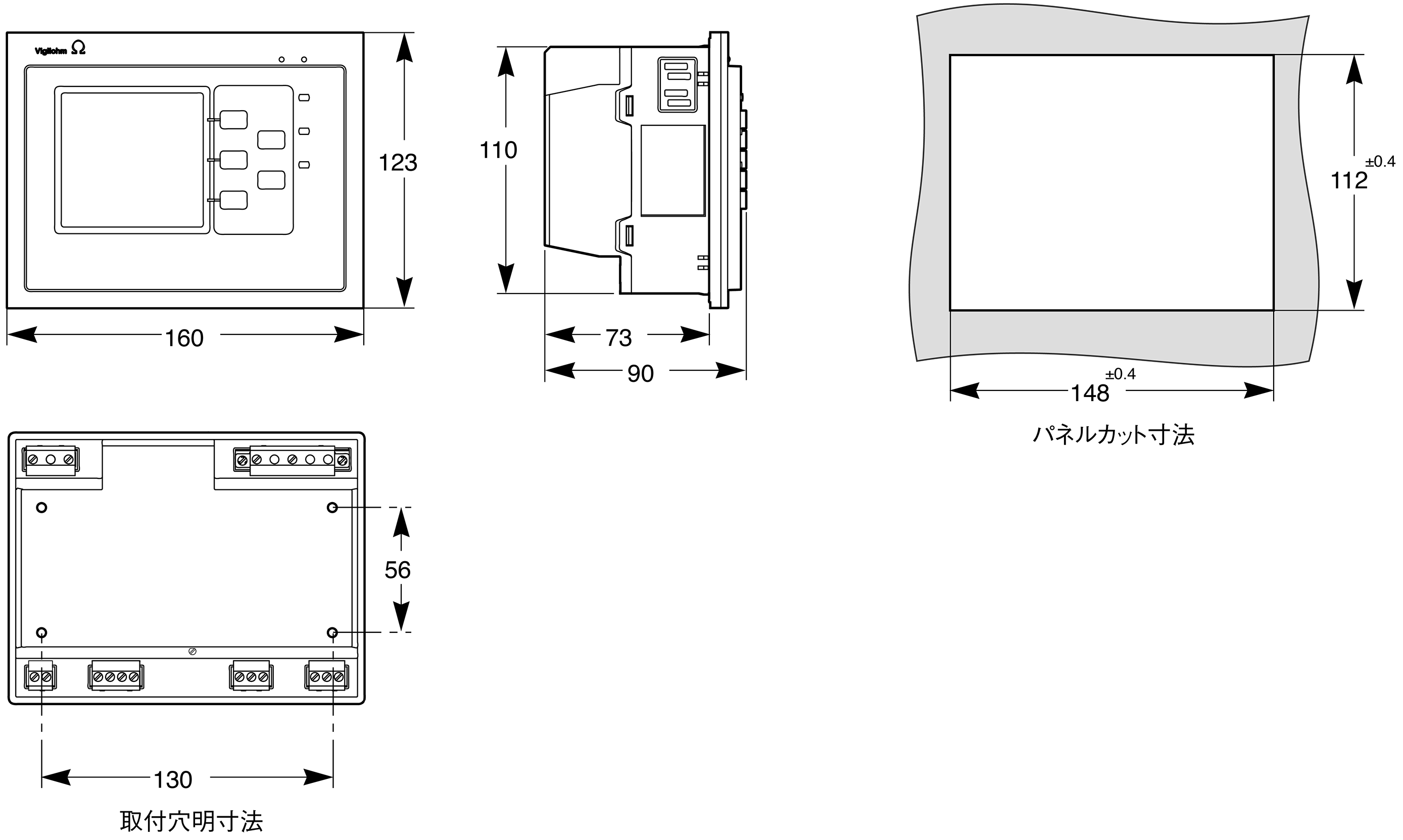

IM400
定格
絶縁監視ユニット | IM400 |
---|
太陽電池パネルのピーク電流(注1) | 5MW |
---|---|
最大適用静電容量 | 200μF |
最大電圧(直接接続)(注2) | 480V DC 830V AC(線間電圧) |
最大電圧(高電圧アダプタ使用時)(注2) | 1000V DC 1700V AC(線間電圧) |
通信 | あり(Modbus RS485) |
- (注1) ビジロームで監視する電力システムに接続された太陽電池パネルの合計電力。
- (注2) 非絶縁パワーコンディショナ(PCS)のAC側に接続する場合は、DC側の電圧も考慮して、ACとDCの高い方の値に合わせて機器を選択する必要があります。
仕様
項目 | 仕様 |
---|
監視システム仕様 | AC、 またはAC/DC 混在 IT(非接地系) システム(1) |
中性線 ー 対地間 絶縁監視時の入力電圧 |
≦ AC830V (注1)、(注2) または≦ AC1,700V (注3) |
|
---|---|---|---|---|
電圧相 ー 対地間 絶縁監視時の入力電圧 |
≦ AC480V (注1)、(注2) または≦ AC1,000V (注3) |
|||
周波数 | 45~ 440Hz | |||
DC または整流システム | 入力電圧 | < DC480V (注1)、(注2) または≦ DC1000V (注3) |
||
電気的特性 | 絶縁抵抗測定範囲 | 10Ω ~ 10MΩ | ||
静電容量測定範囲 | 0.1~ 500μF (2000μF:PV アプリケーション ) |
|||
絶縁異常信号 | 検出しきい値設定可能数 | 2(パスワード保護) | ||
しきい値設定 | 絶縁アラーム | 0.1~ 500kΩ | ||
プレアラーム | 1 kΩ~ 1MΩ | |||
異常出力時延設定 | 0~ 7200 s | |||
耐電圧 | AC4000V / DC5500V | |||
インパルス:7.3kV | ||||
制御電源電圧 | 50/60/400Hz | AC100~ 440V | ||
DC | DC100~ 440V | |||
制御電源電圧許容変動範囲 | ±15% | |||
監視システム電圧許容変動範囲 | IM400 直接接続 | 0.05 | ||
IM400-1700 経由 | 0.15 | |||
最大消費電力 | 25VA / 10W | |||
測定電圧 | 可変 | 15Vp、33Vp、120Vp | ||
測定電流 | 可変 | 375μAp、825μAp、3mAp | ||
故障個所特定電流 | 3.75mAp | |||
外部 DC 電圧 Ufg | 506V | |||
デバイス動作テスト | セルフテスト/マニュアルテスト | |||
内部抵抗 | 50/60/400Hz 時 | 40kΩ | ||
測定回路の内部抵抗値 Ri | 40kΩ | |||
出力接点 | 接点仕様 | プレアラーム:1C、アラーム:1C | ||
電気的開閉耐久性 | 30000 回 | |||
遮断容量 | AC250V | 3A | ||
DC48V | 1A、最小 10mA | |||
注入禁止信号(IM400より供給) | 電圧 | DC24V | ||
電流 | 5mA | |||
使用カテゴリ | 300V: カテゴリⅢ 汚染度 2 | |||
600V: カテゴリⅡ 汚染度 2 | ||||
機械的特性 | 熱可塑性ケース | 取付 | パネルまたは金具ネジ取付 | |
保護等級 | 前面 | IP54 | ||
背面 | IP20 | |||
その他特性 | 使用温度範囲 | 動作時 | - 25 ~ + 55℃ (65℃) (注4) | |
保管時 | - 40 ~ + 70℃ | |||
環境条件 (注5) | IEC60068 | |||
標高 | 3000m 以下 | |||
汚染度 | 2 | |||
過電圧カテゴリ | 300V: カテゴリⅢ、600V:カテゴリⅡ | |||
適用規格 | 製品 | IEC61557-8 | ||
安全 | IEC61010-1、UL508、 CSA C22.2 no.14-05 |
|||
取付 | IEC60364-4-41 | |||
出力接点 | IEC61810-2 |

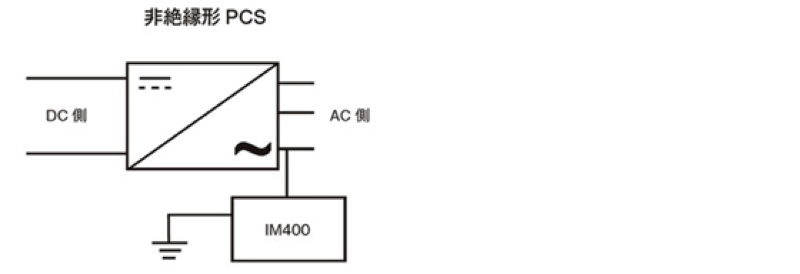

- (注1)IM400を非絶縁形PCSへ接続する場合、DC電圧の上限を超えないようにしてください(下図参照)。
- (注2)IM400へ系統電圧を直接接続する場合。
- (注3)IM400に高電圧アダプタIMD-IM400-1700を組合わせた場合。
- (注4)IMD-IM400-1700との組合わせ、かつ制御電源電圧230V±15%の場合。
- (注5)次の環境条件に適合:
- ・ダンプヒート試験、装置非動作中(IEC60068-2-30)
- ・ダンプヒート試験、装置動作中(IEC60068-2-78)
- ・塩水噴霧試験(IEC60068-2-52)
IM400 を非絶縁形PCSへ接続する場合

高電圧アダプタ IMD-IM400-1700
項目 | 仕様 | ||
---|---|---|---|
電気的特性 | 耐電圧 | インパルス:15.4kV | |
測定電流 | 可変 | 30μAp、60μAp、220μAp | |
外部 DC 電圧 Ufg | DC1150V | ||
内部抵抗 | 50/60/400Hz 時 | 430kΩ | |
測定回路の内部抵抗値 Ri | 430kΩ |
