FACTORY AUTOMATION ファクトリーオートメーション

  • 現行品

低圧気中遮断器(ACB)DHシリーズ

フリーワードから探す

各種ダウンロード

※ 資料ダウンロードにはFeLibraryのログインが必要な場合がございます。 こちら からログインしてください。

DHシリーズ

配電盤設計に配慮した製品の基本寸法、フロントパネル寸法の統一だけでなく、小形で高性能、アークスペースゼロも実現したシリーズになります。

コンパクト

構造改良により高さと奥行き寸法を統一しています(800~6300AF)。

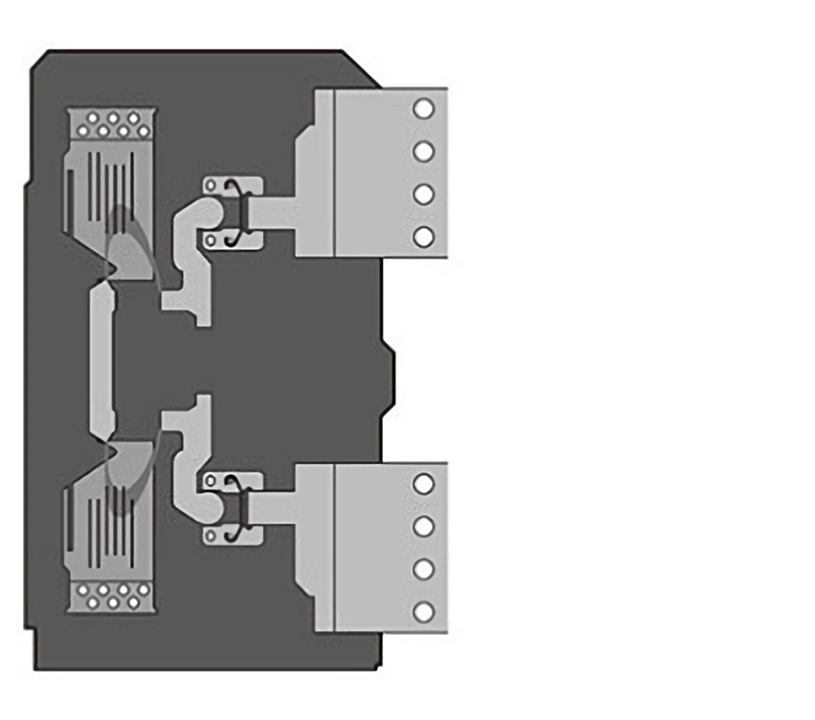

2点遮断構造で高速遮断

開極速度が2倍となり、最大遮断時間30msec.が可能です。

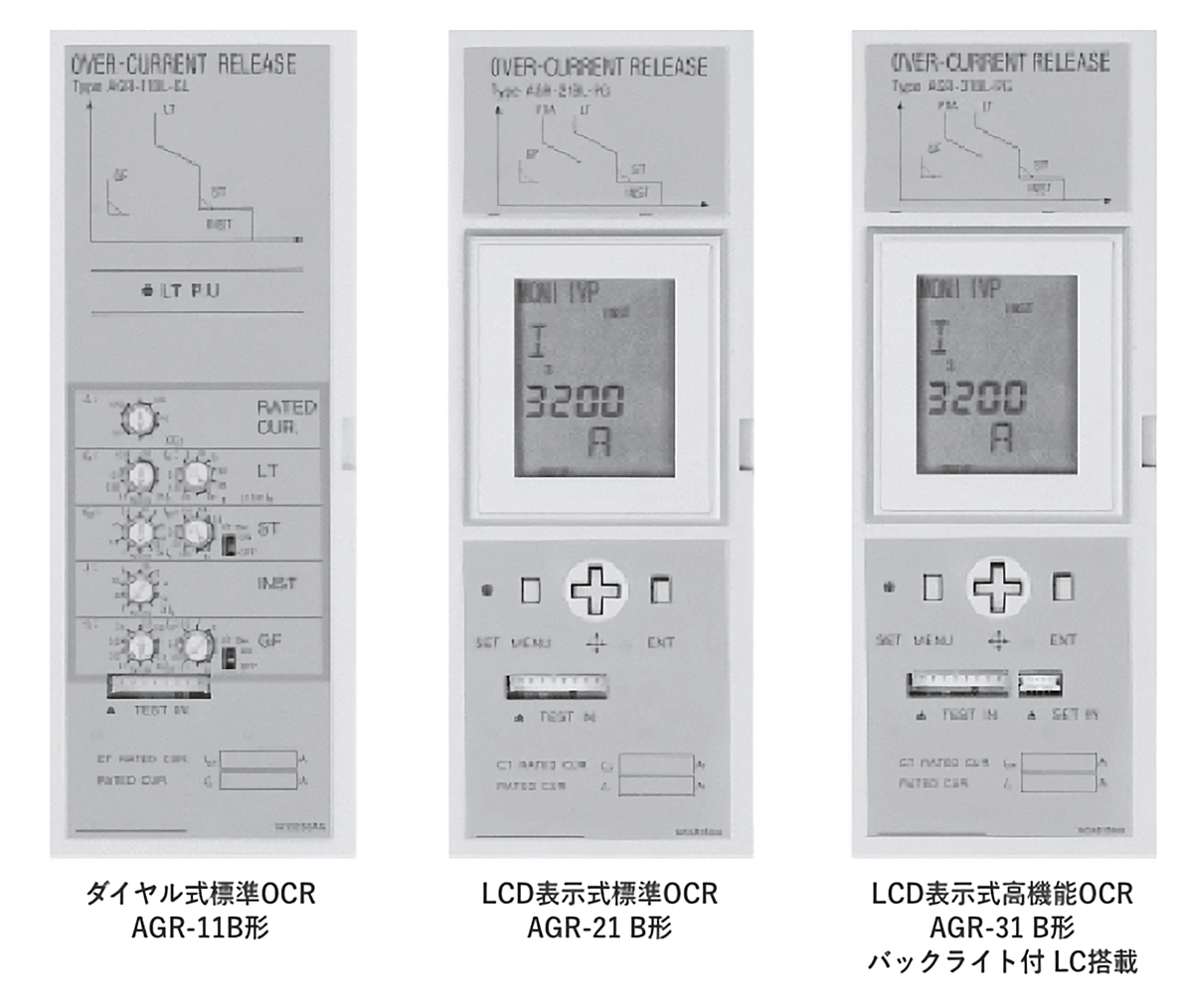

豊富な保護機能を提供

過電流引外し装置(OCR)は実効値検出多機能形で、豊富な保護機能を実装しています。

豊富な保護機能を提供

DHシリーズ 汎用形

形式 DH08 DH12 DH16 DH20 DH25 DH30 DH40 DH50 DH60
遮断器の最大適用
定格電流
(In)(A)(注1)
IEC 800 1250 1600 2000 2500 3200 4000 5000 6300
JIS 800 1250 1600 2000 2500 3200 4000 5000 6300
JEC(注8) 800 1100 1460 1740 2370 2610 3230 4700 5680
中性極の定格電流(A) 800 1250 1600 2000 2500 3200 4000 5000 6300
極数(注2)(注3) 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4
過電流引外し装置の定格1次電流
(ICT)(A)

一般保護用
200 400 400 400 2500 3200 4000 5000 6300
400 800 800 800
800 1250 1250 1250
1600 1600
2000
定格絶縁電圧
(Ui)(V)(50/60Hz)(注4)
1000
定格使用電圧
(Ue)(V)(50/60Hz)(注5)
690
定格遮断電流
(kA sym rms)

定格投入電流
(kA peak)
JIS(注7)IEC(ICS=ICU) AC 690V(注6) 50/105 65/143 75/165 85/187 85/187
500V 65/143 85/187
440V 65/143 85/187 100/200 120/264 120/264
JEC AC 550V 50/105 65/143 75/165 100/230 100/230
460V 65/143 85/195.5 100/230 120/300 120/300
220V 65/143 85/195.5 100/230 120/300 120/300
定格耐インパルス電圧(Uimp)(kV)(主回路) 12
定格短時間電流(ICW)(kA rms.) 1秒 65 85 100 120 120
3秒 50 65 85 85 85
定格ラッチング電流(kA) 65 85 100 120 120
最大全遮断時間(秒) 0.03 0.03 0.03 0.05 0.05
投入操作時間 スプリングチャージング
時間(秒) max
10 10 10 10 10
投入時間(秒) max 0.08 0.08 0.08 0.08 0.08
主回路端子構造 垂直端子 垂直端子
開閉耐久回数 機械的 保守有 30000 30000 30000 25000 20000 20000 15000 10000 10000
保守無 15000 15000 15000 12000 10000 10000 8000 5000 5000
電気的 保守無 AC460V 12000 12000 12000 10000 7000 7000 3000 1000 1000
AC690V 10000 10000 10000 7000 5000 5000 2500 500 500
質量(kg)引出形の例 73 86 73 86 76 90 79 94 105 125 105 125 139 176 200 260 220 285
外形寸法(mm) 固定形
a 360 445 360 445 360 445 360 445 466 586 466 586
b 460 460 460 460 460 460
c 290 290 290 290 290 290
d 75 75 75 75 75 75
引出形
a 354 439 354 439 354 439 354 439 460 580 460 580 631 801 799 1034 799 1034
b 460 460 460 460 460 460 460 460 460
c 345 345 345 345 345 345 375 380 380
d 40 40 40 40 40 40 53 60 60

(注1):開放状態(周温40℃)での値です。
(注2):2極は3極形の両端極をご使用ください。
(注3):N相保護機能無しの場合、4極形遮断器はIT配電システムには適用できません。
(注4):適用規格により変わります。AC1000VはJIS C8201-2-1、IEC60947-2に適用します。
(注5):適用規格により変わります。AC690VはJIS C8201-2-1、IEC60947-2に適用します。
(注6):IT配電システムには適用できません。
(注7):JIS C8201-2-1 Ann.1 Ann.2に基づきます。
(注8):定格電流は実力値を示し、規格標準値とは異なります。

DHシリーズ 高性能形

形式 DH12-H DH16-H DH20-H DH16-P DH20-P DH25-P DH30-P
遮断器の最大適用
定格電流
(In)(A)(注1)
IEC 1250 1600 2000 1600 2000 2500 3200
JIS 1250 1600 2000 1600 2000 2500 3200
JEC(注5) 1250 1500 1740 1600 2000 2370 2610
中性極の定格電流(A) 1250 1600 2000 1600 2000 2500 3200
極数(注2) 3 4 3 4 3 4 3 4 3 4 3 4 3 4
過電流引外し装置の定格1次電流
(ICT)(A)

一般保護用
200 1600 2000 200 2000 2500 3200
400 400
800 800
1250 1250
1600
定格絶縁電圧
(Ui)(V)(50/60Hz)(注3)
1000 1000
定格使用電圧
(Ue)(V)(50/60Hz)(注4)
690 690
定格遮断電流
(kA sym rms)

定格投入電流
(kA peak)(注6)
IEC(ICS=ICU) AC 690V 55/121 85/187
440V 80/176 100/200
JIS AC 500V 55/121 85/196
JEC 460V 80/176 100/230
220V 80/176 100/230
定格耐インパルス電圧(Uimp)(kV〕(主回路) 12 12
定格短時間電流 (ICW) 1秒 80 100
(kA rms.) 3秒 55 75
定格ラッチング電流(kA) 65 85
最大全遮断時間(秒) 0.03 0.03
投入操作時間 スプリングチャージング
時間(秒) max
10 10
投入時間(秒) max 0.08 0.08
主回路端子構造 垂直端子 垂直端子
開閉耐久回数 機械的 保守有 30000 30000 30000 25000 25000 20000 20000
保守無 15000 15000 15000 12000 12000 10000 10000
電気的 保守無 AC460V 12000 12000 12000 10000 10000 7000 7000
AC690V 10000 10000 10000 7000 7000 5000 5000
質量(kg)引出形の例 79 94 79 94 79 94 79 94 105 125 105 125 105 125
外形寸法(mm) 固定形
a 360 445 360 445 360 445 466 586 466 586 466 586 466 586
b 460 460 460 460 460 460 460
c 290 290 290 290 290 290 290
d 75 75 75 75 75 75 75
引出形
a 354 439 354 439 354 439 460 580 460 580 460 580 460 580
b 460 460 460 460 460 460 460
c 345 345 345 345 345 345 345
d 40 40 40 40 40 40 40

(注1):開放状態(周温40℃)での値です。
(注2):2極は3極形の両端極をご使用ください。
(注3):適用規格により変わります。AC1000VはIEC 60947-2に適用します。
(注4):適用規格により変わります。AC690VはIEC 60947-2に適用します。
(注5):定格電流は実力値を示し、規格標準値とは異なります。
(注6):瞬時引外し機能なし。MCR機能なしの場合、定格遮断容量が定格ラッチング電流まで低下します。

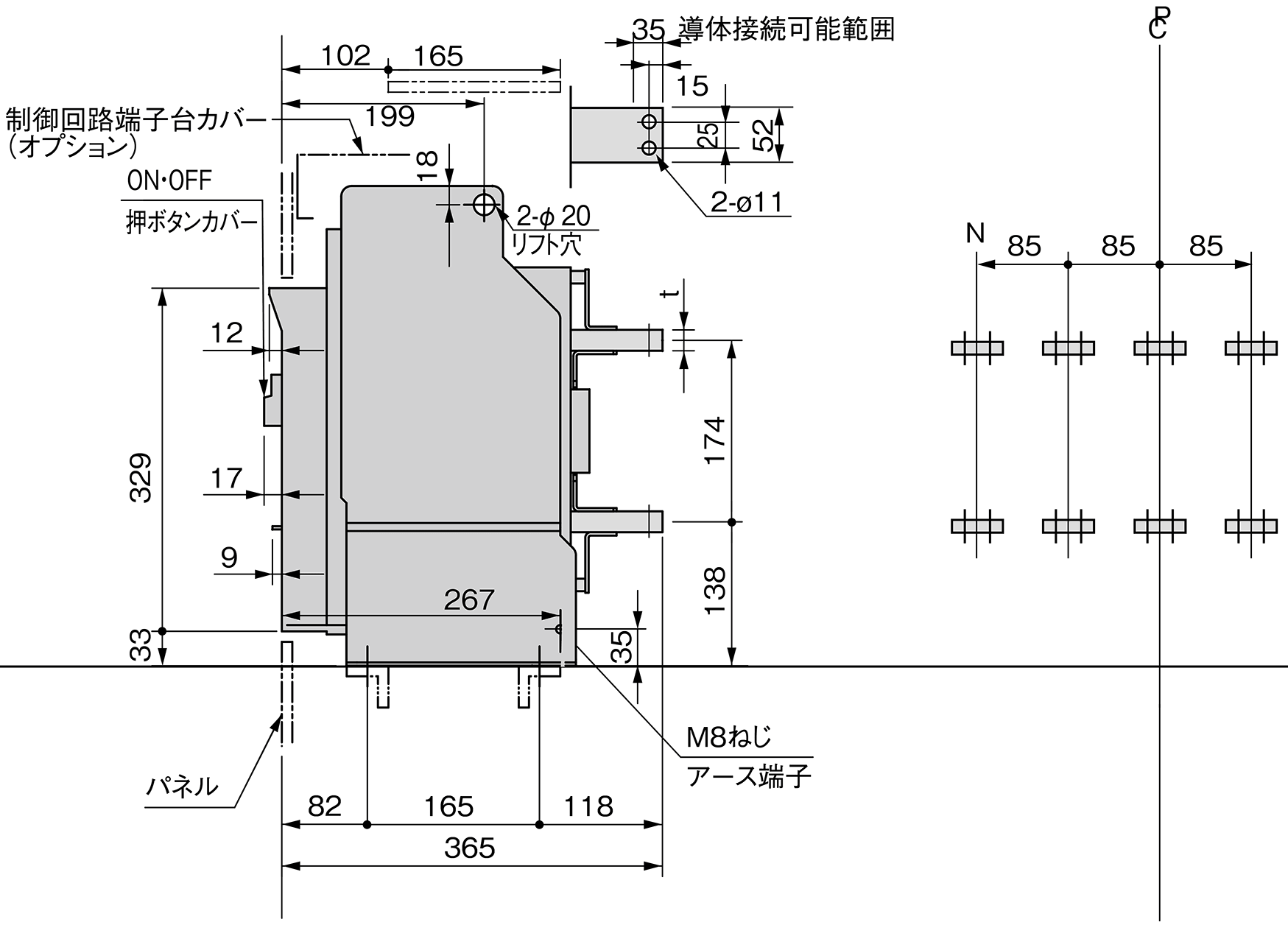

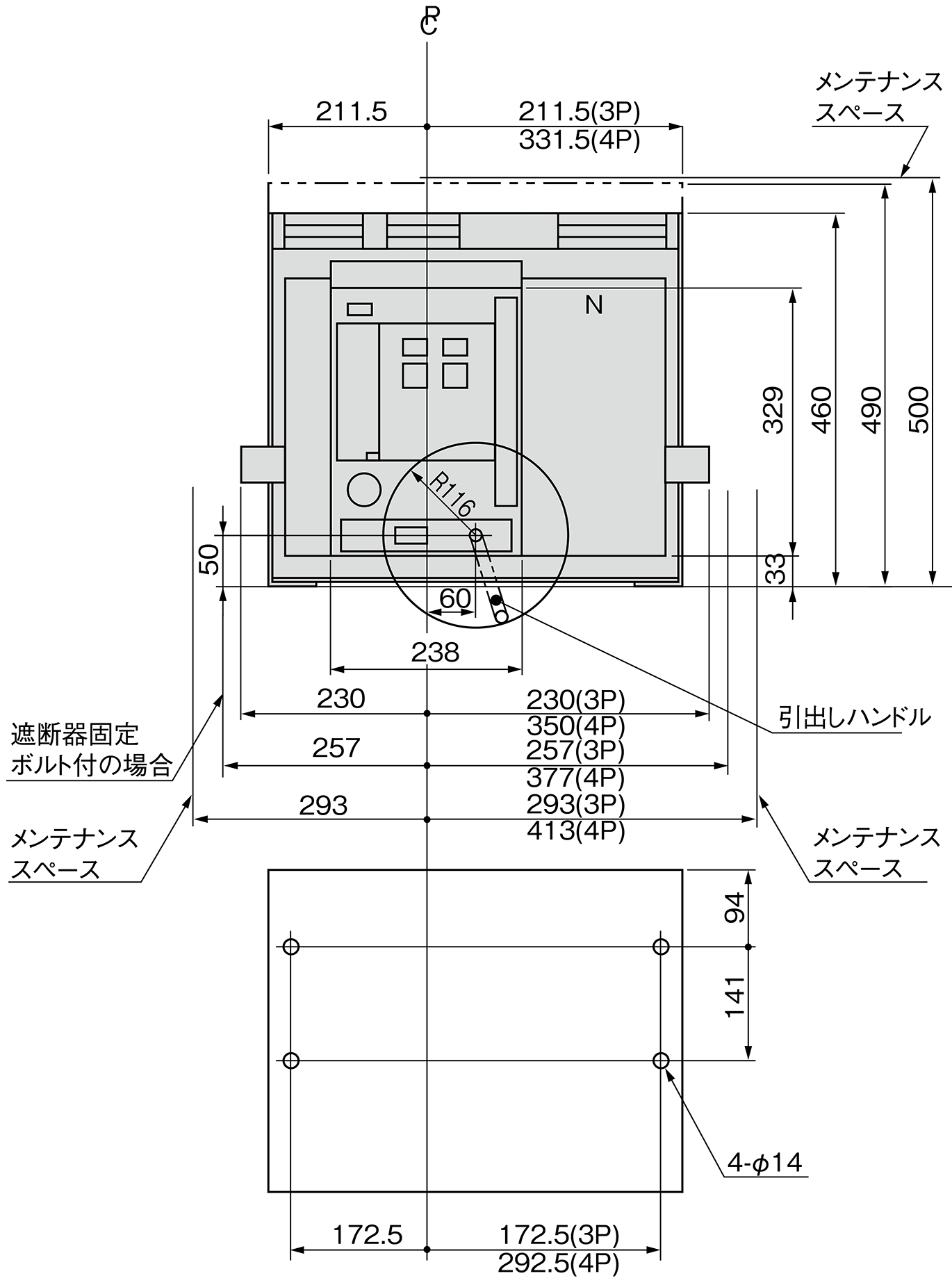

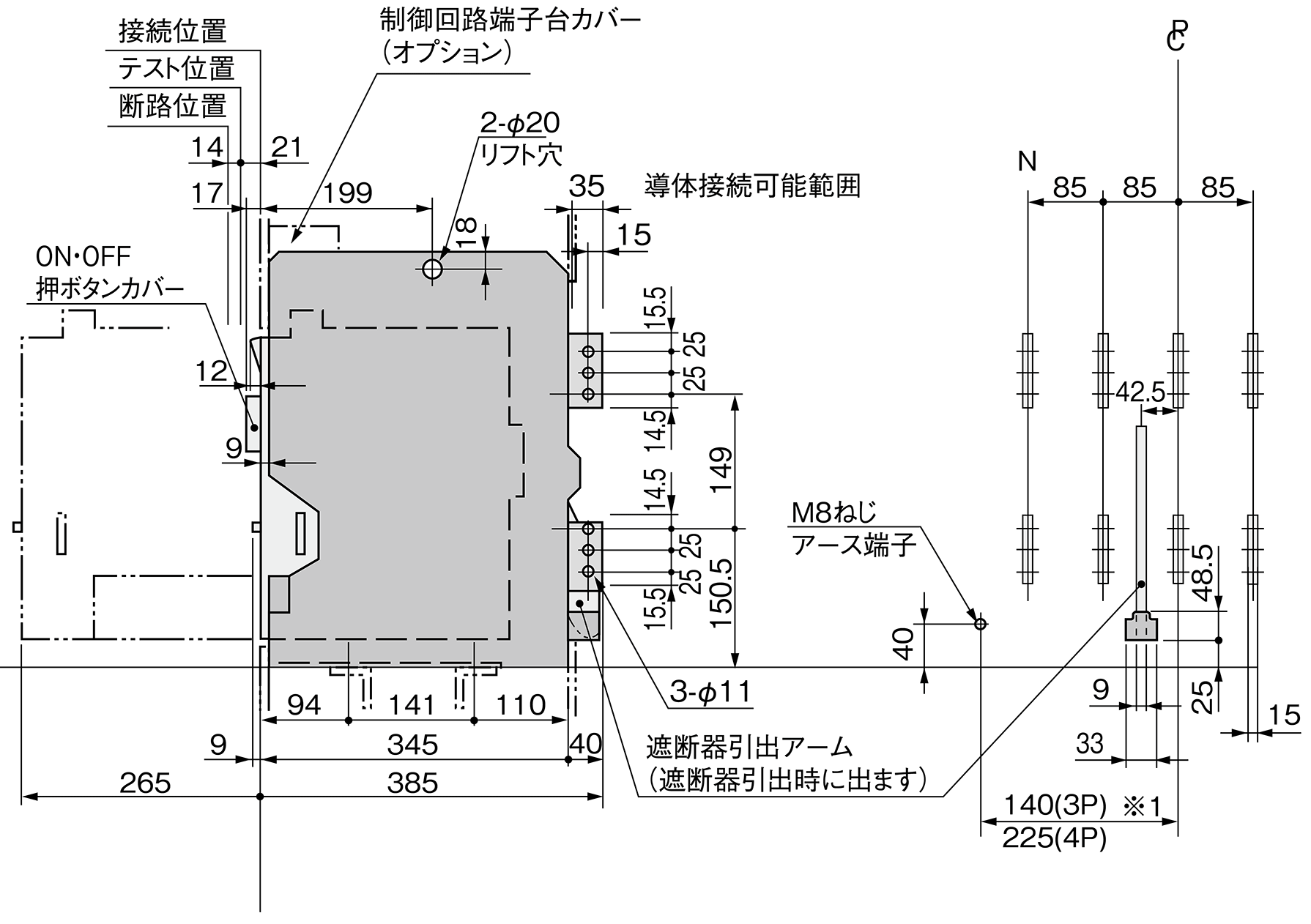

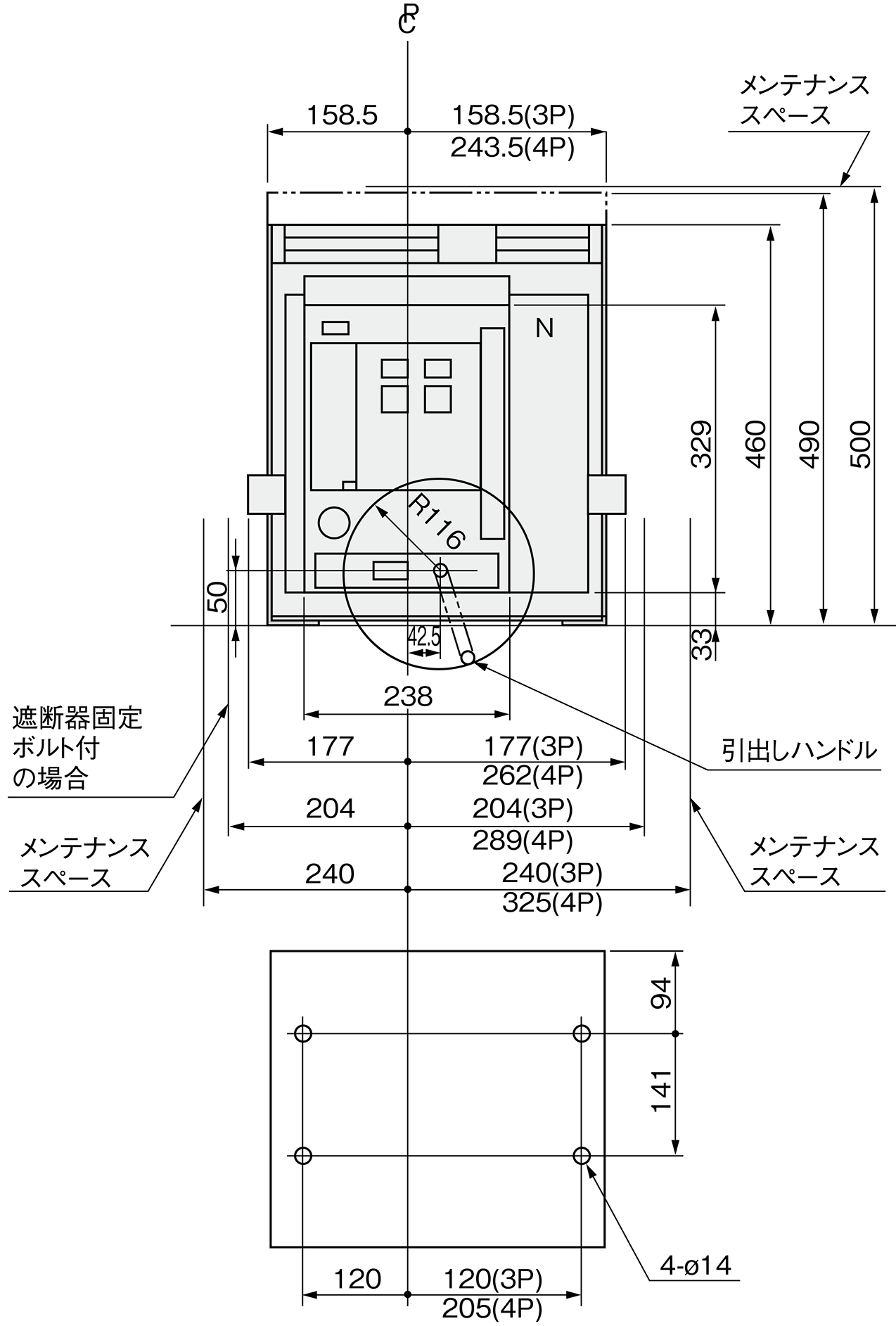

DH08、DH12、DH16 引出形

取付穴

※1 接続ボトルを含む導体は遮断器引出アームより7mm以上話してください。
※2 「N」は4極形の中性極です。

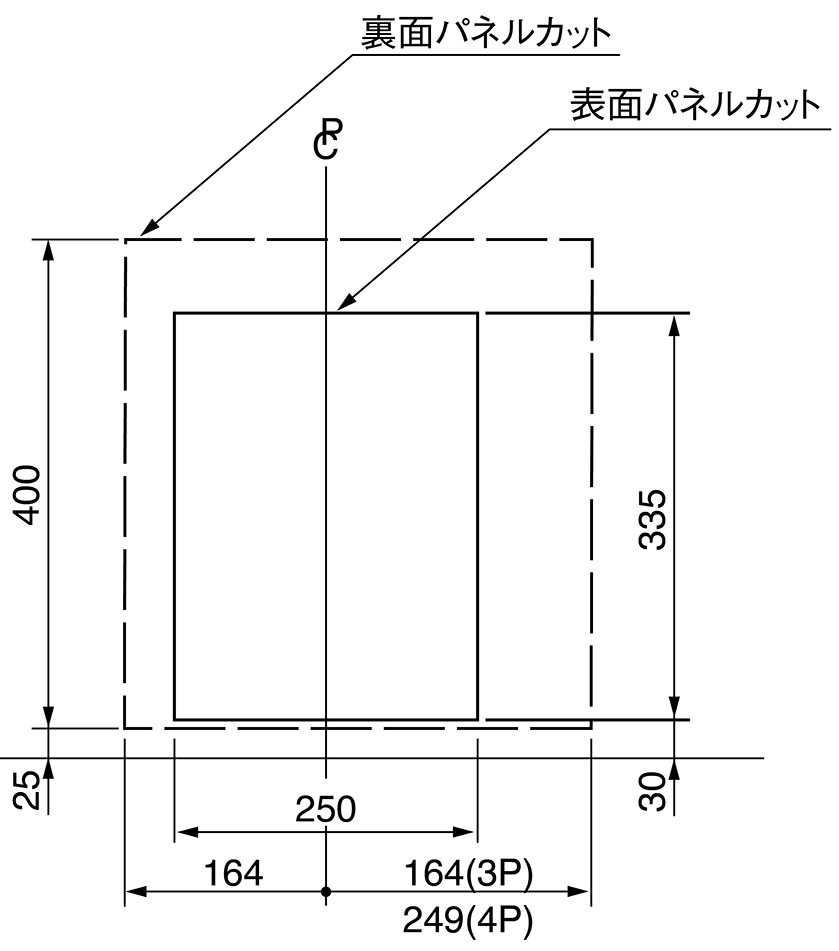

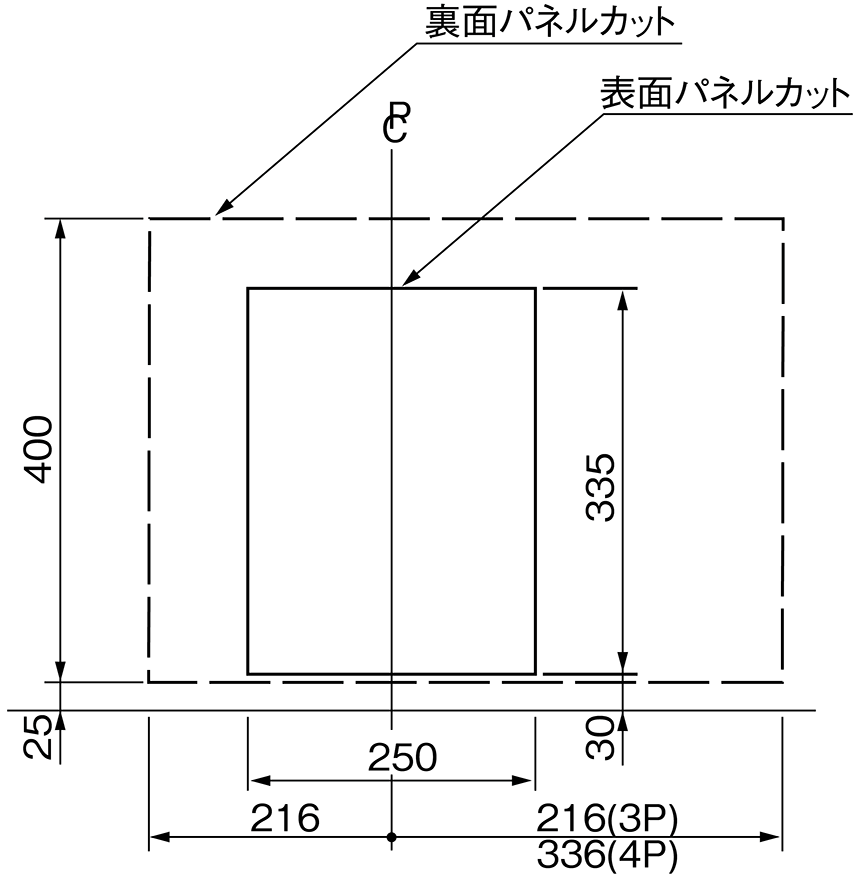

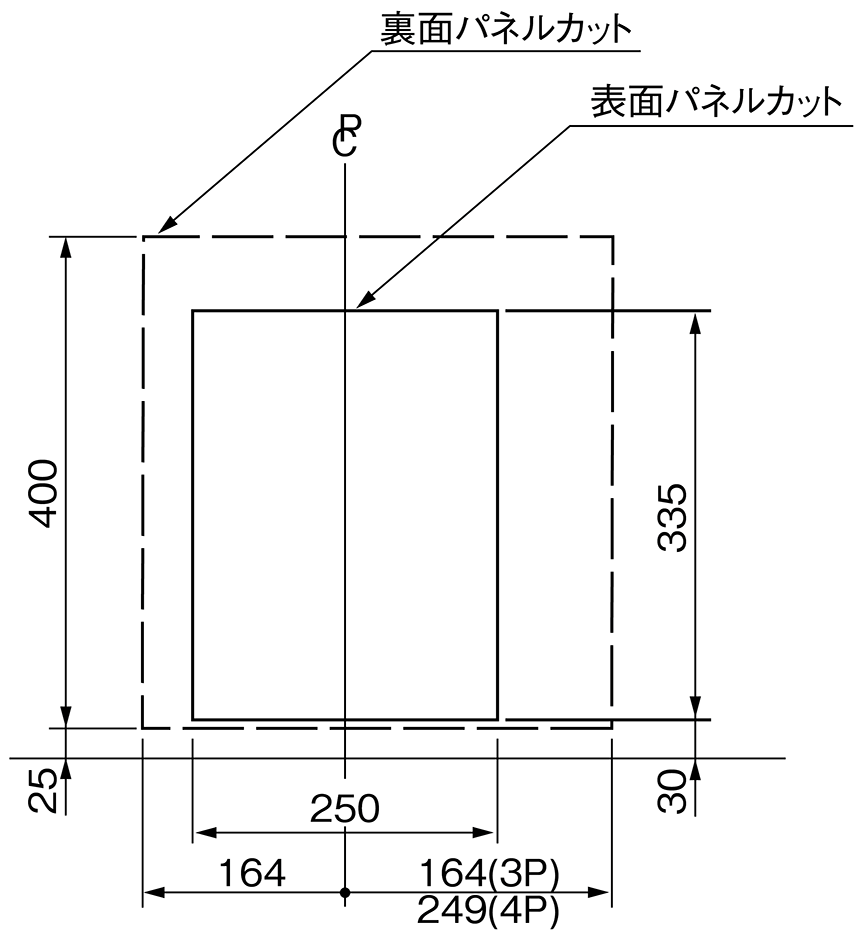

パネル切抜穴

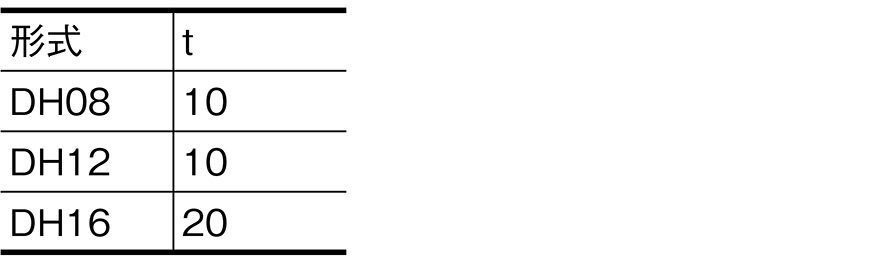

主回路端子サイズ

DH20、DH12-H、DH16-H、DH20-H 引出形

取付穴

※1 接続ボトルを含む導体は遮断器引出アームより7mm以上話してください。
※2 「N」は4極形の中性極です。

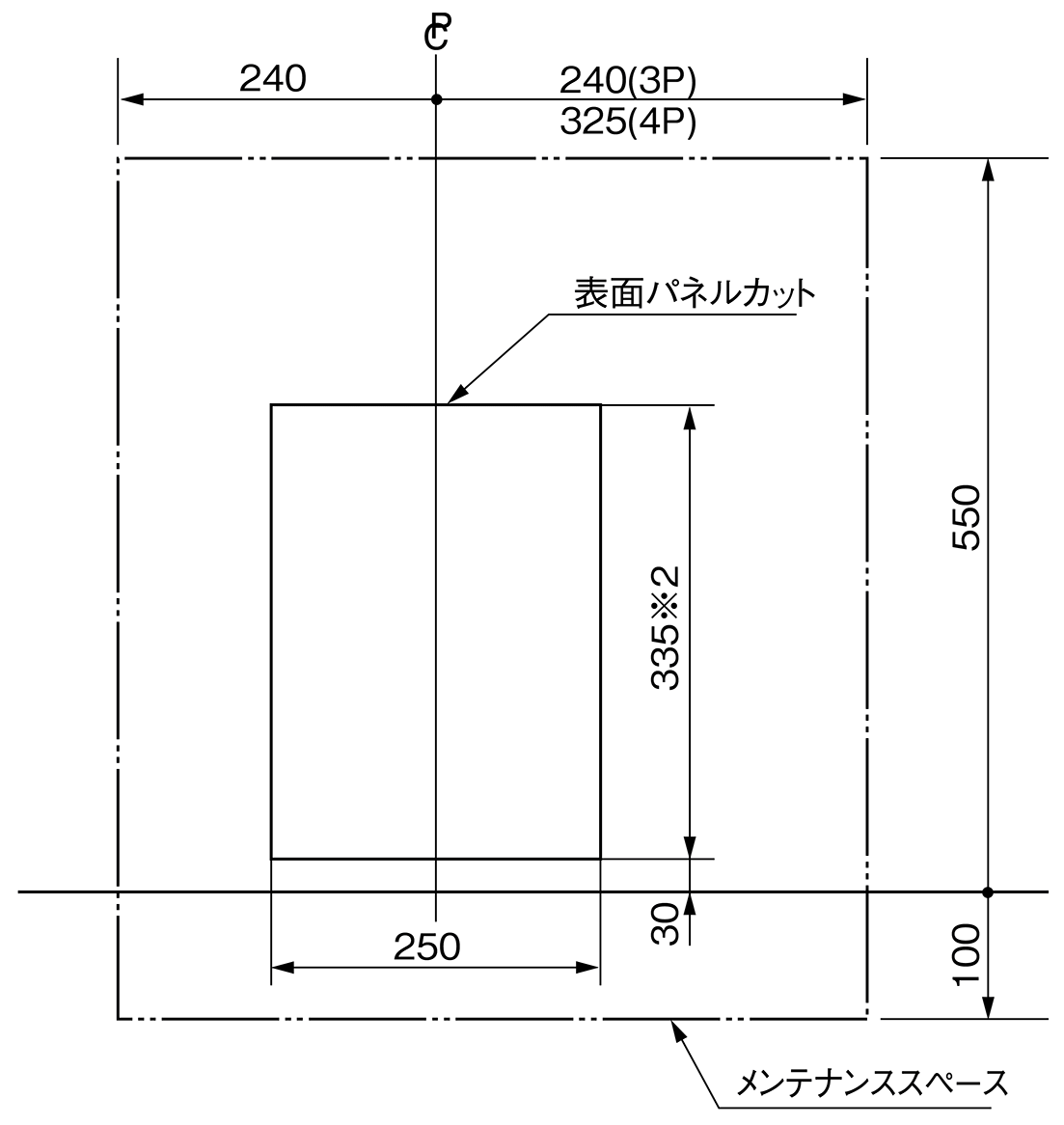

パネル切抜穴

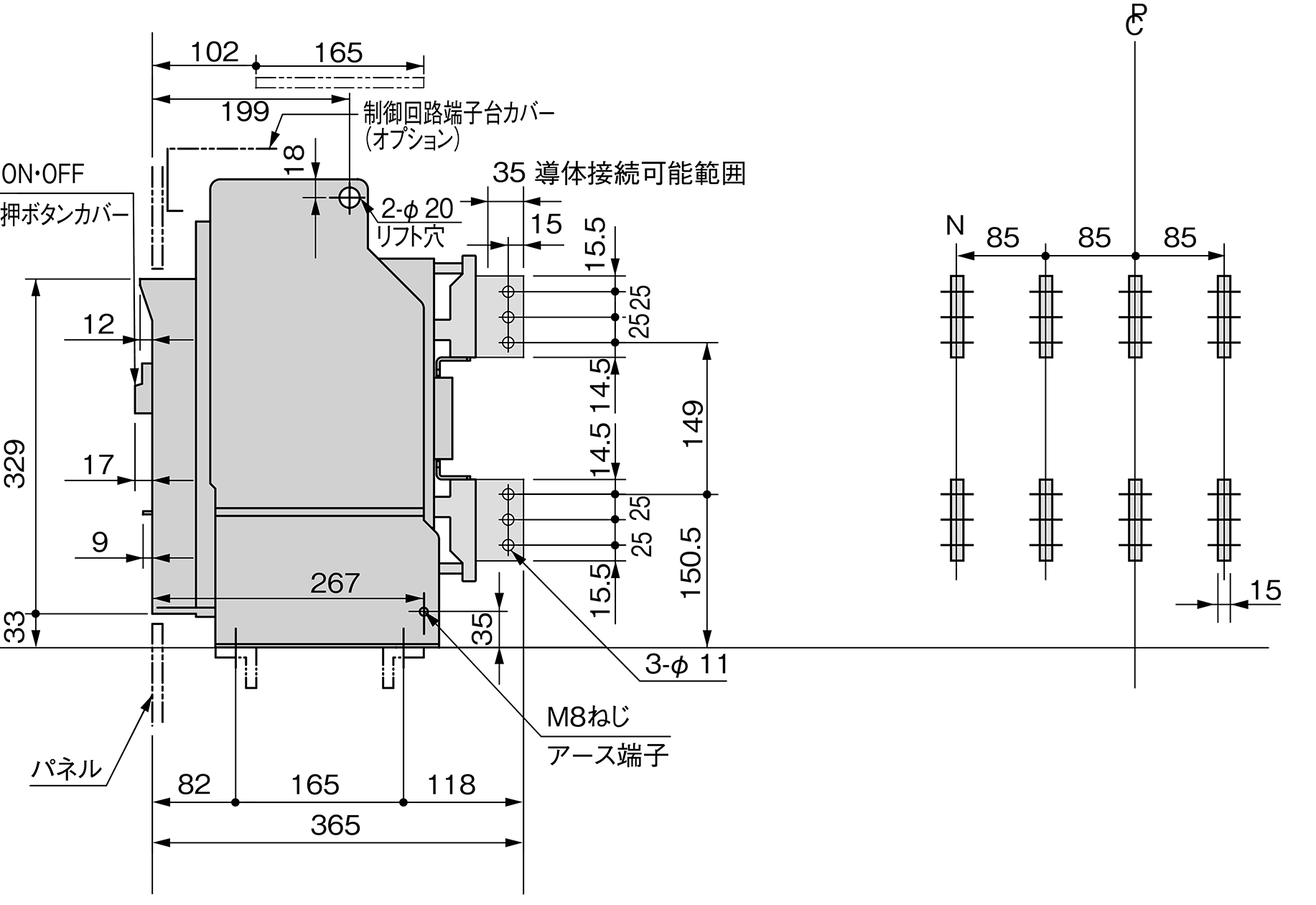

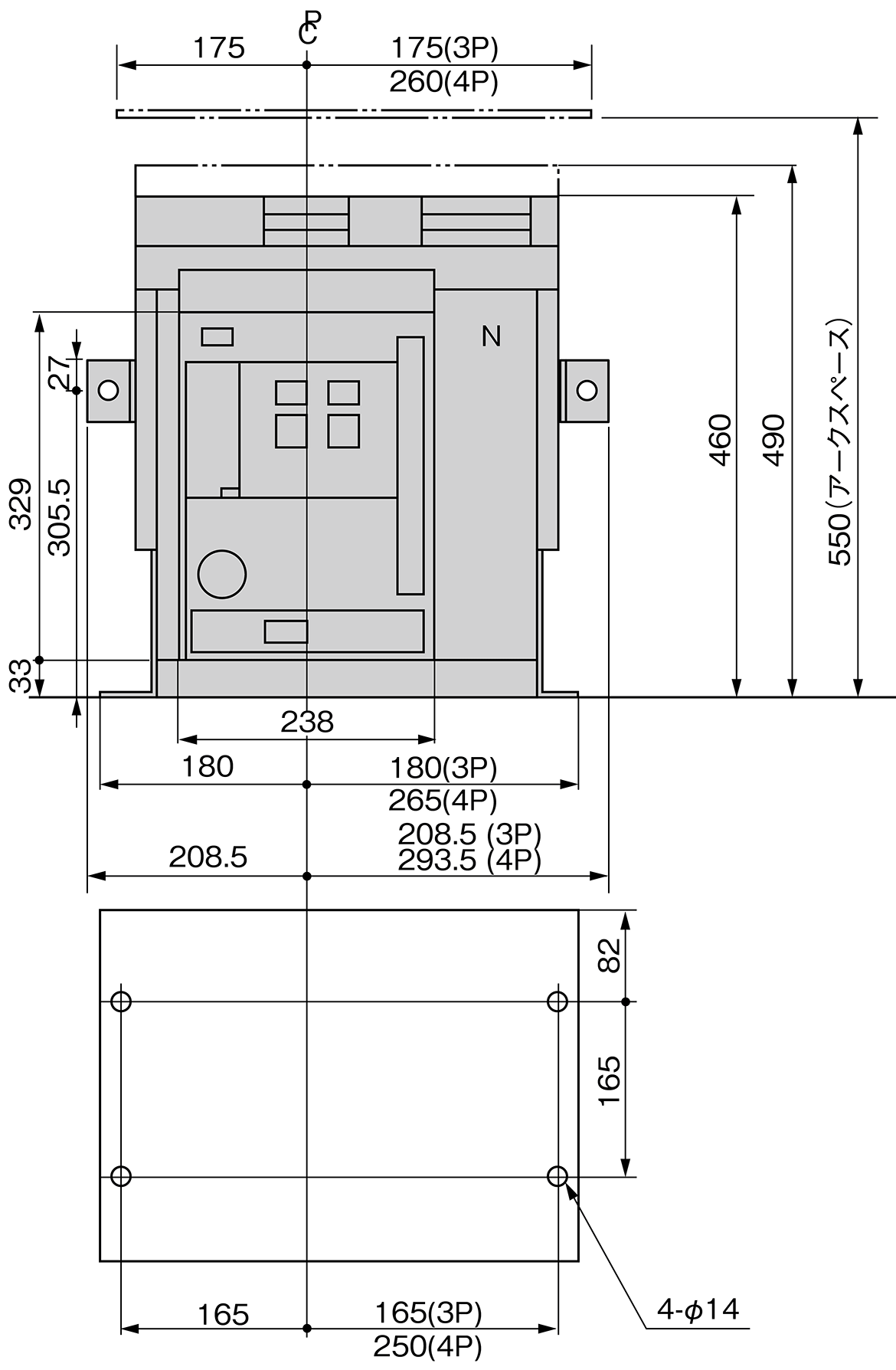

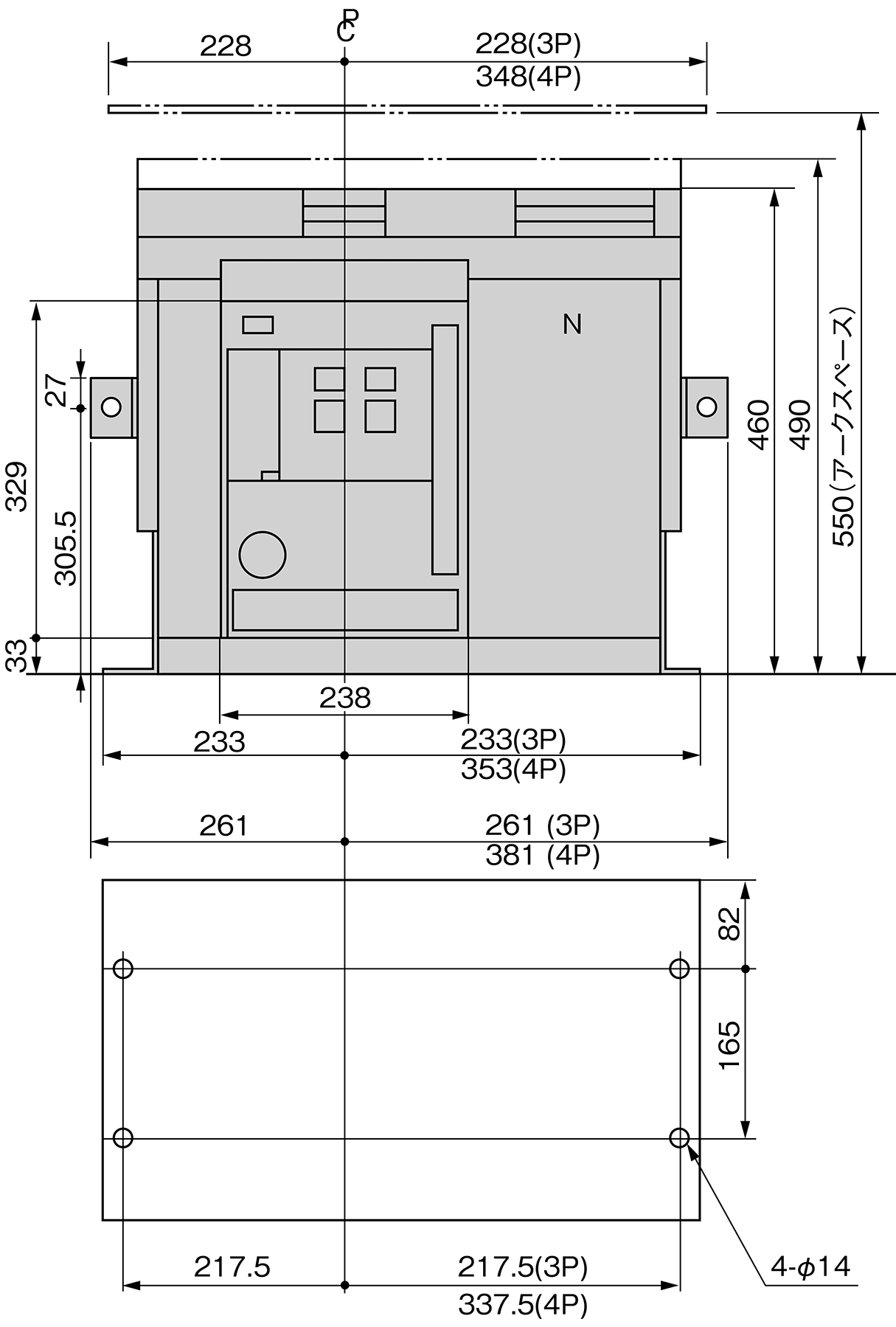

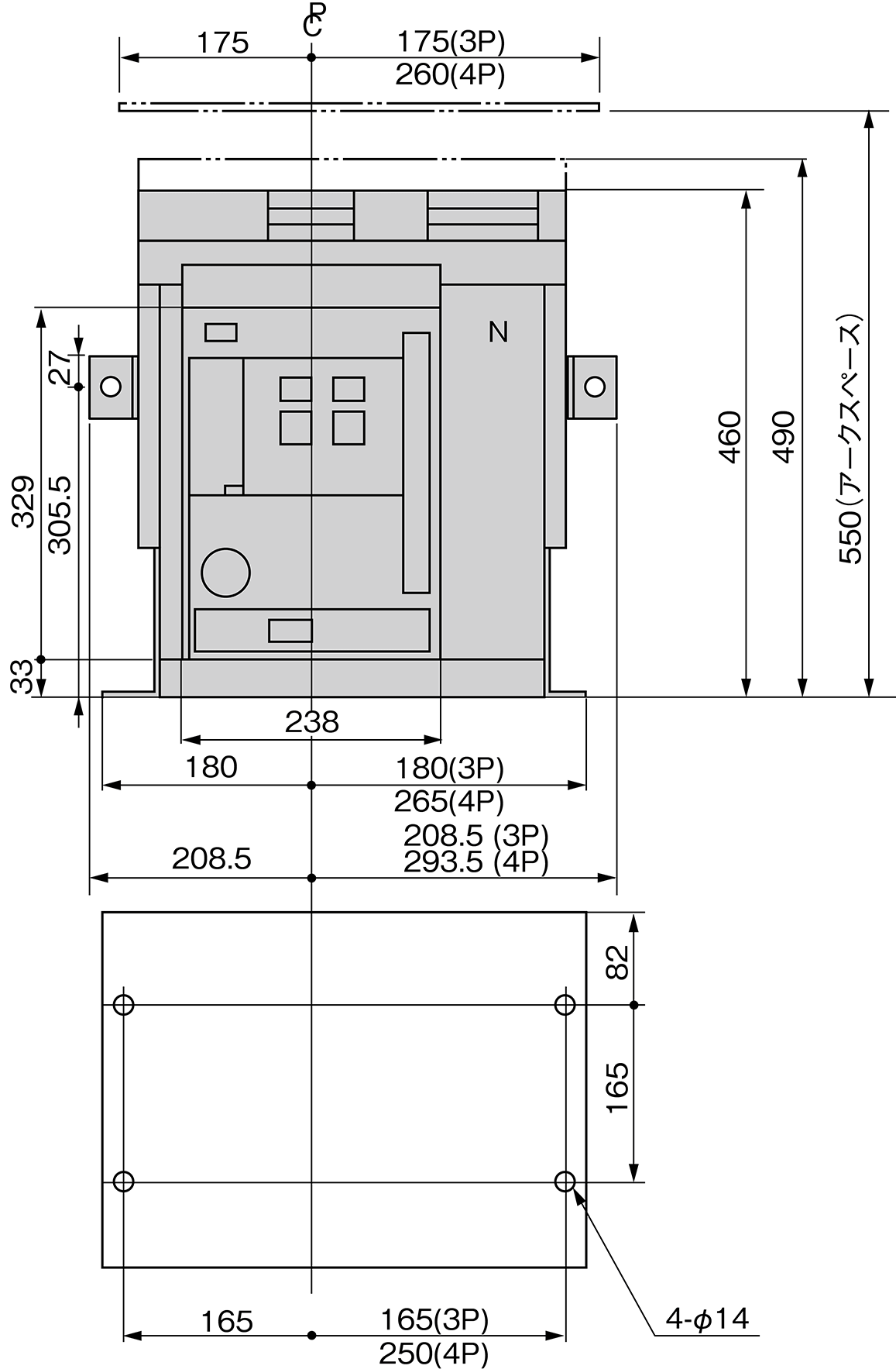

DH08、DH12、DH16 固定形

取付穴

※ 「N」は4極形の中性極です。

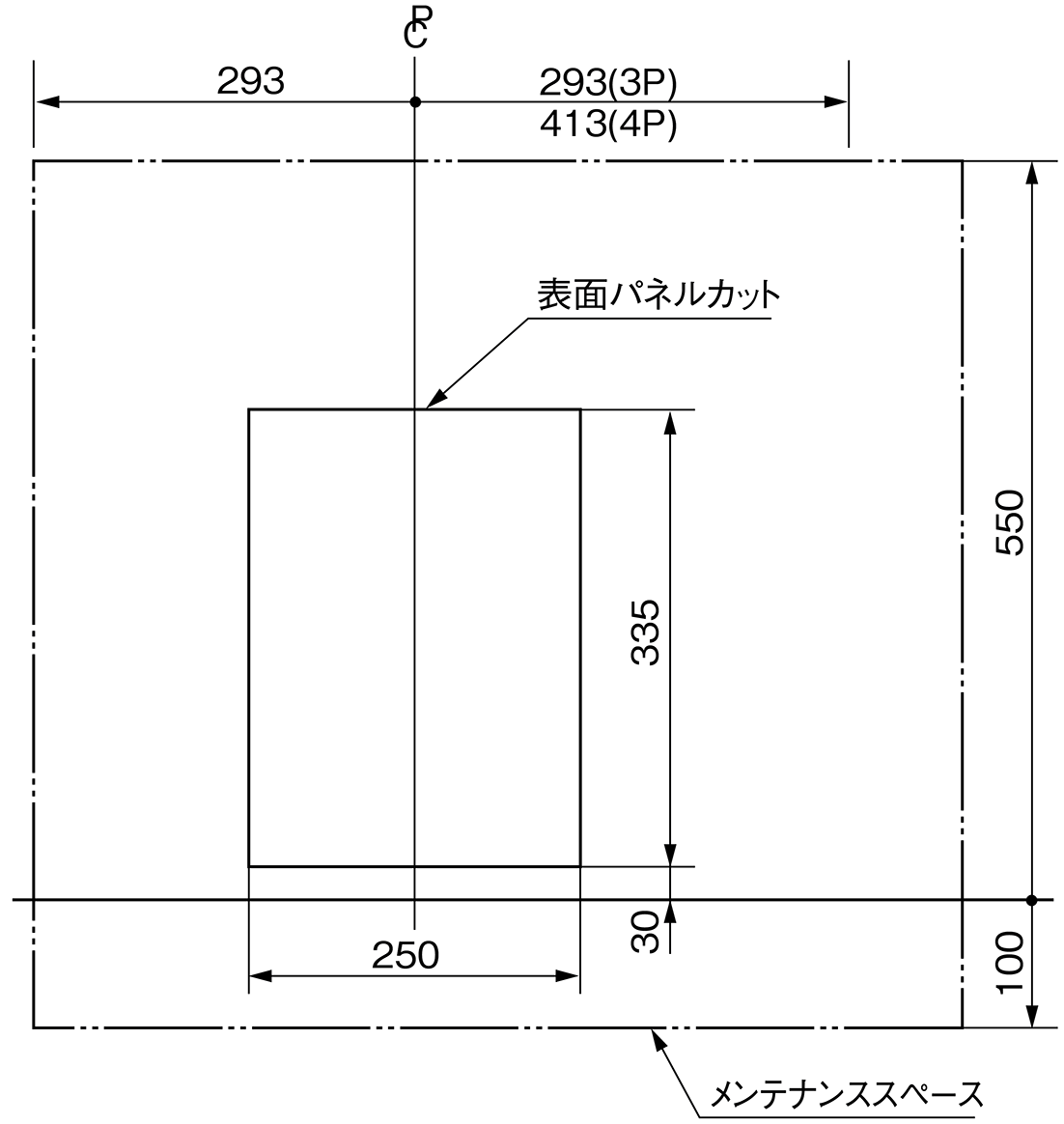

パネル切抜穴

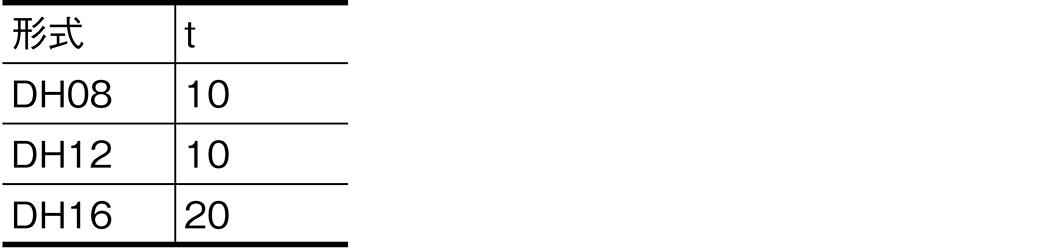

主回路端子サイズ

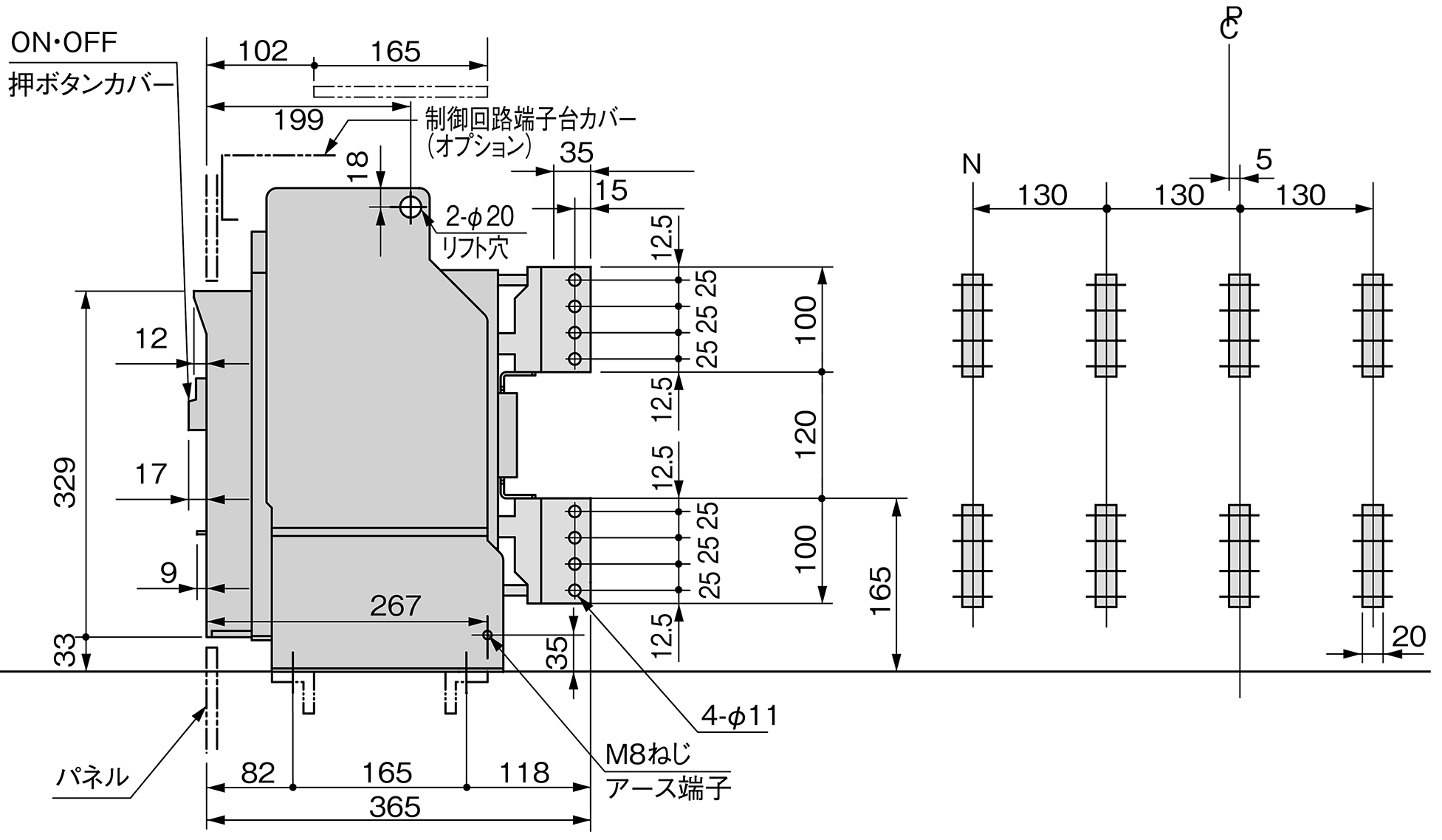

DH20、DH12-H、DH16-H、DH20-H 固定形

取付穴

※ 「N」は4極形の中性極です。

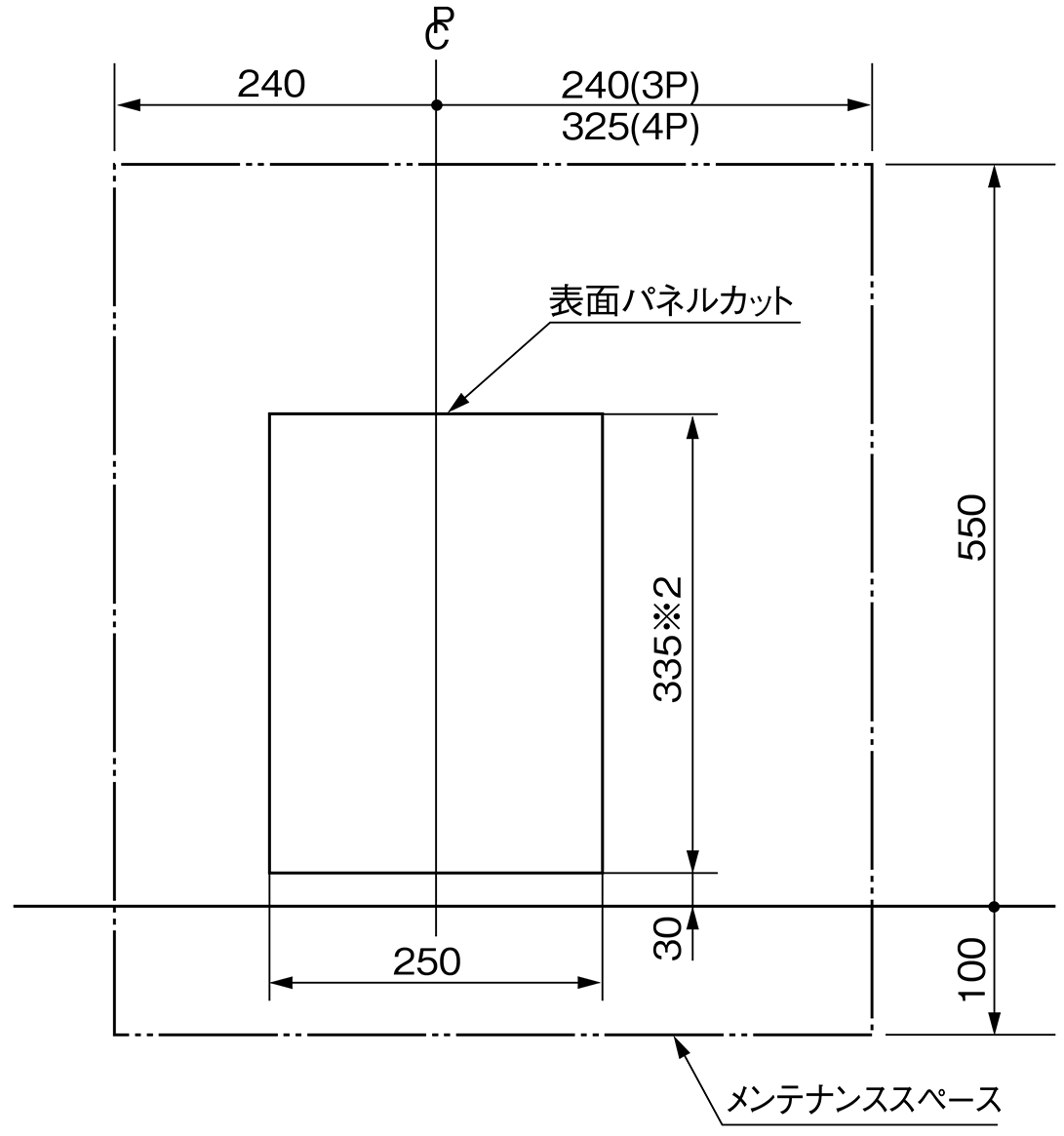

パネル切抜穴

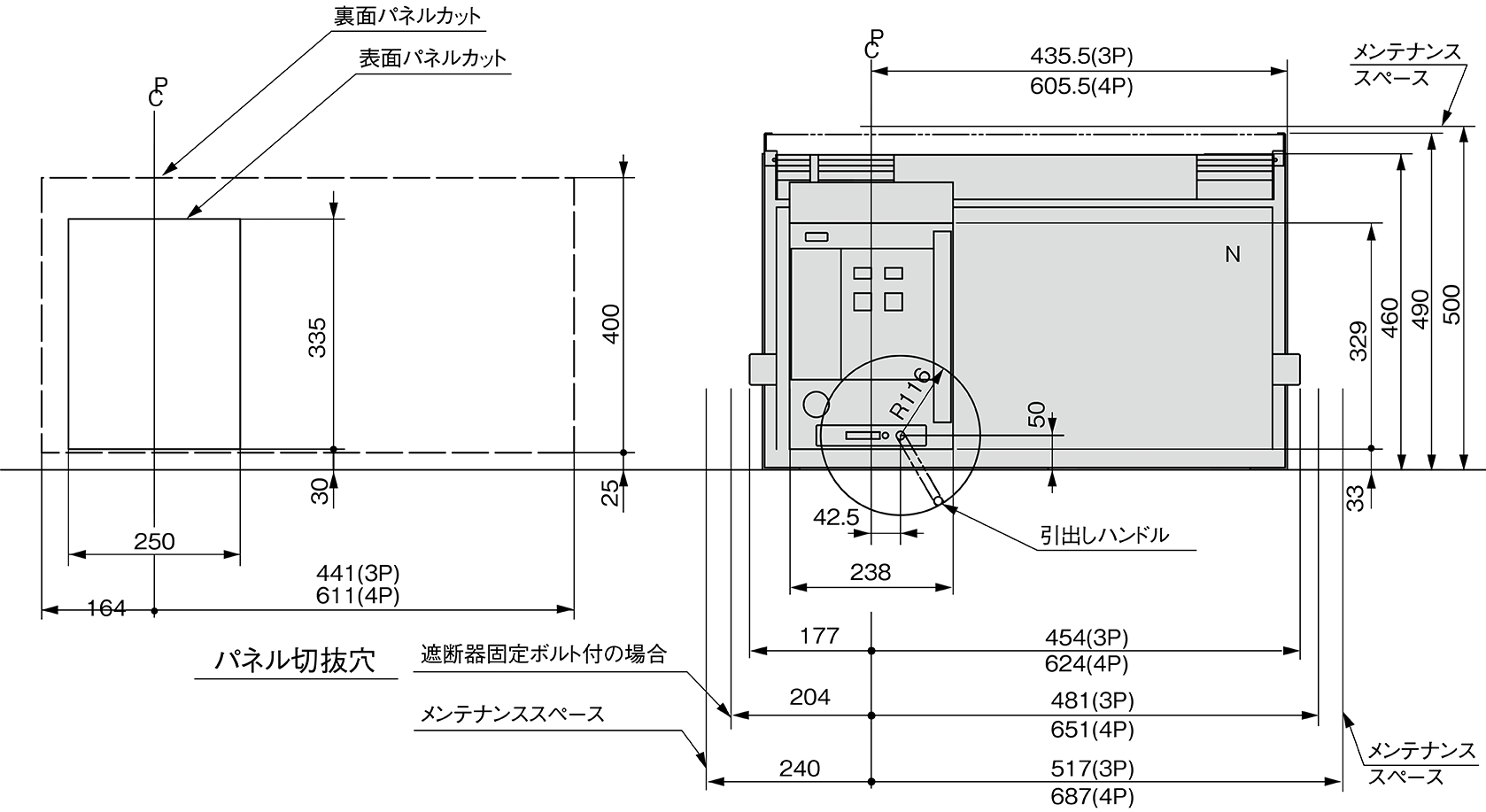

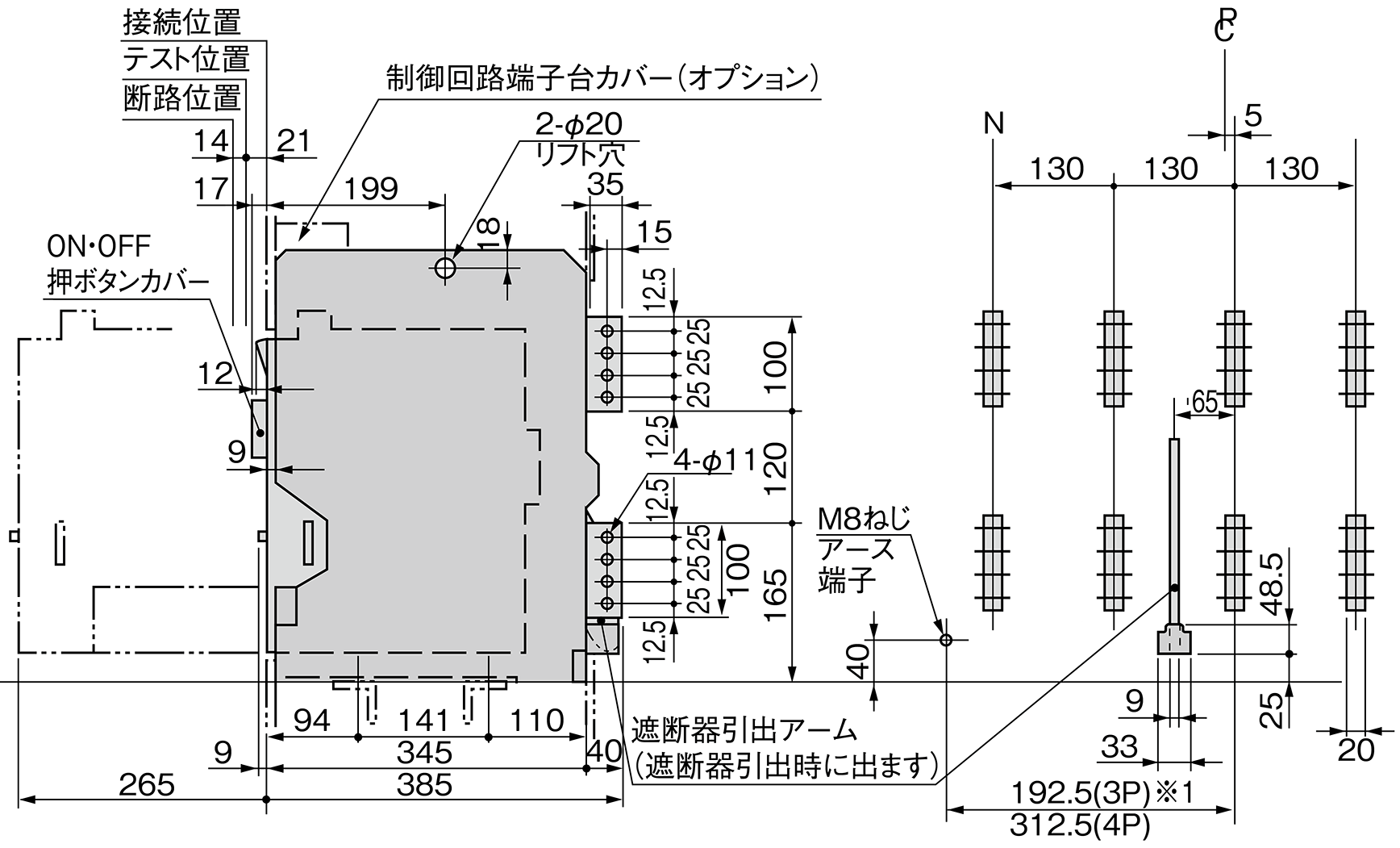

DH25、DH30、DH16-P、DH20-P、DH25-P、DH30-P 引出形

取付穴

※1 接続ボトルを含む導体は遮断器引出アームより7mm以上話してください。
※2 「N」は4極形の中性極です。

パネル切抜穴

DH25、DH30、DH16-P、DH20-P、DH25-P、DH30-P 固定形

取付穴

※1 接続ボトルを含む導体は遮断器引出アームより7mm以上話してください。
※2 「N」は4極形の中性極です。

パネル切抜穴

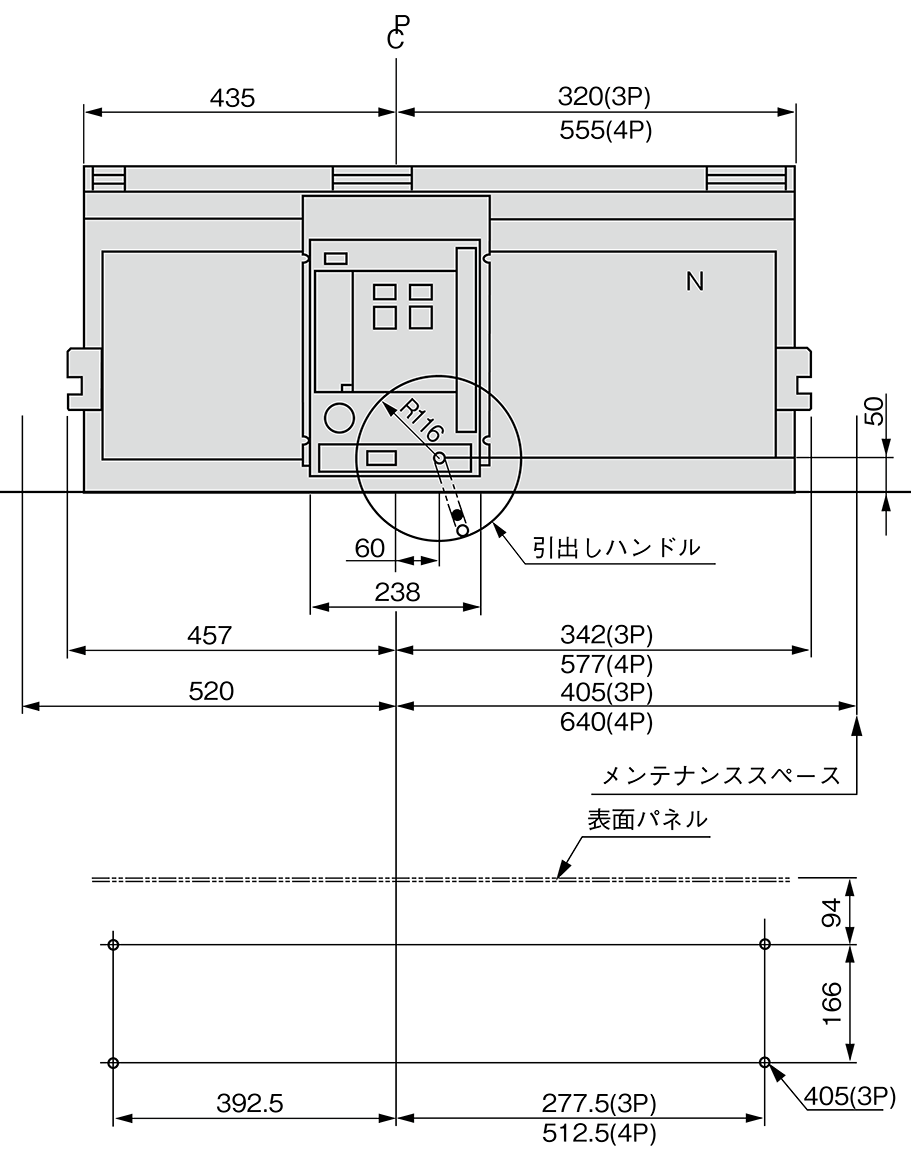

DH40 引出形

パネル切抜穴

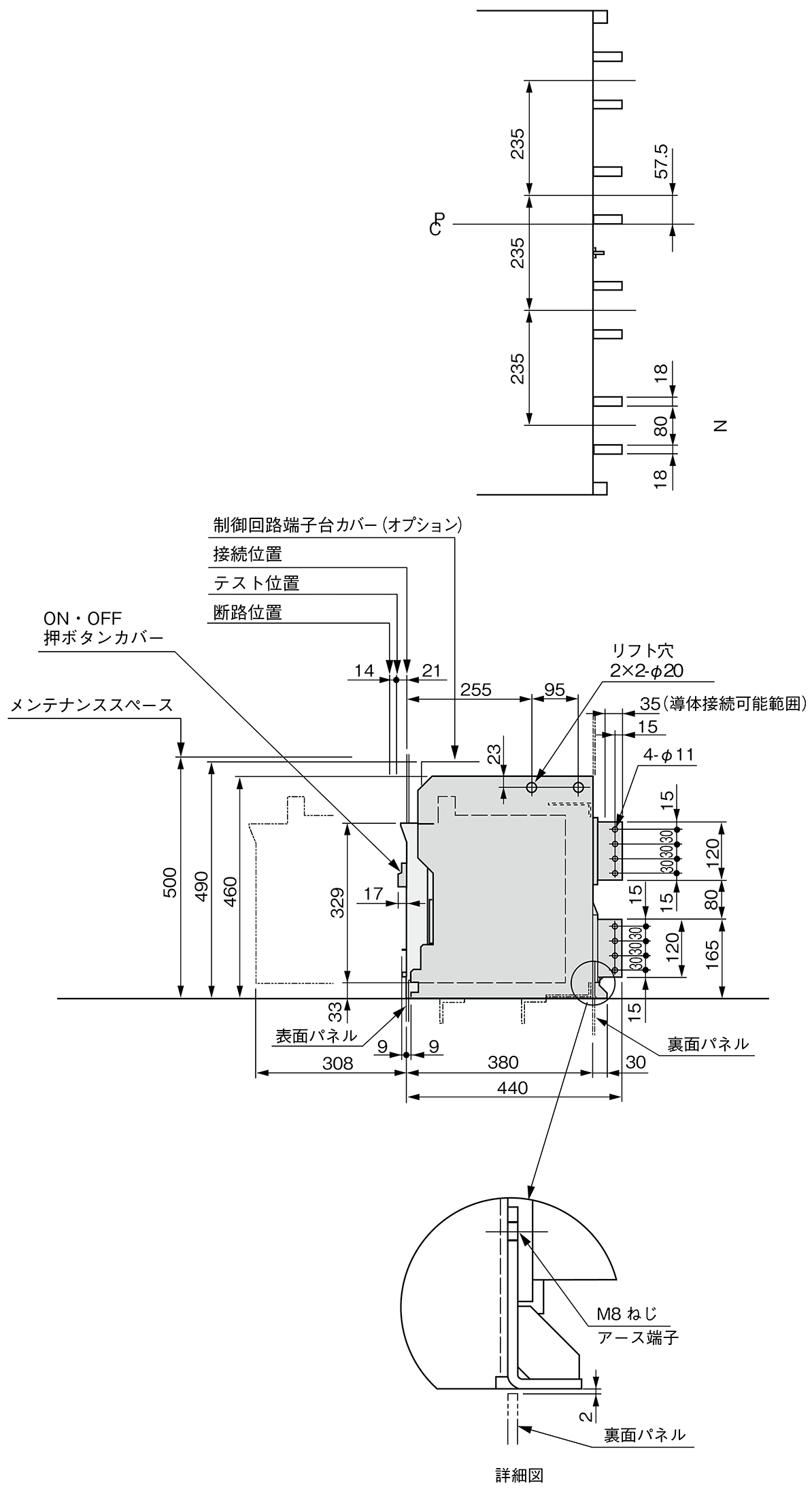

DH50、 DH60 引出形

パネル切抜穴

※ 「N」は4極形の中性極です。

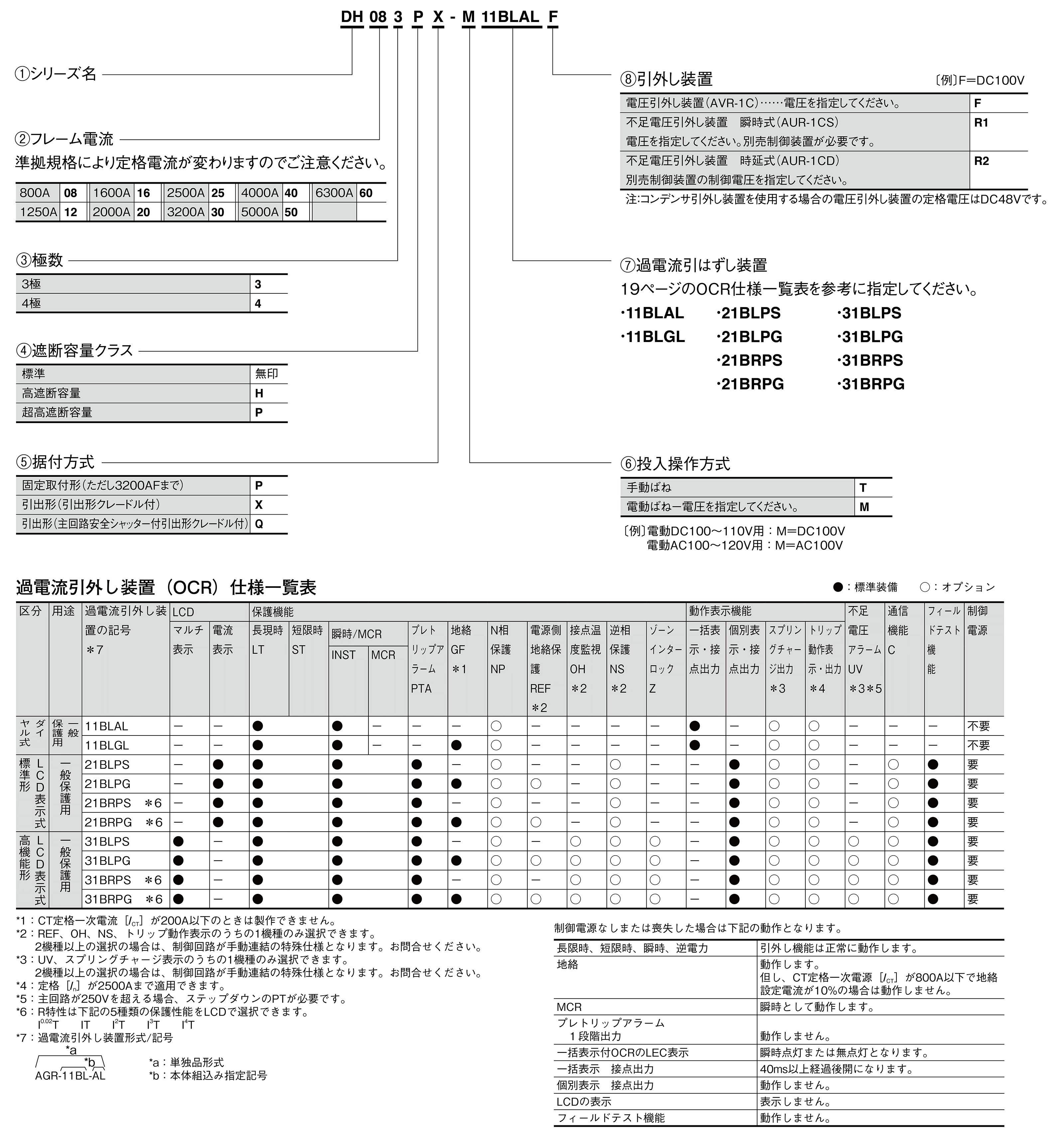

形式説明
