FACTORY AUTOMATION ファクトリーオートメーション

  • 現行品

低圧気中遮断器(ACB)DWシリーズ

フリーワードから探す

各種ダウンロード

※ 資料ダウンロードにはFeLibraryのログインが必要な場合がございます。 こちら からログインしてください。

DWシリーズ

過電流保護から電力品質監視まで、必要な機能に合わせて機種選択可能なコンパクトACBです。

2サイズで、800AFから6300AFまで11種のフレームをカバー

2種類の遮断容量クラス

  • H1-推定短絡電流の大きな工場設備や変圧器2台並列などの設備用
  • H2-非常に大きな推定短絡電流が流れうる重工業設備用

2つのフレームサイズ

DWのレンジは次の2つのフレームサイズからなります。
DW:800Aから4000Aと4000Aから6300Aの2つのフレームサイズ

800AFから6300AFまで
2つのフレームサイズ

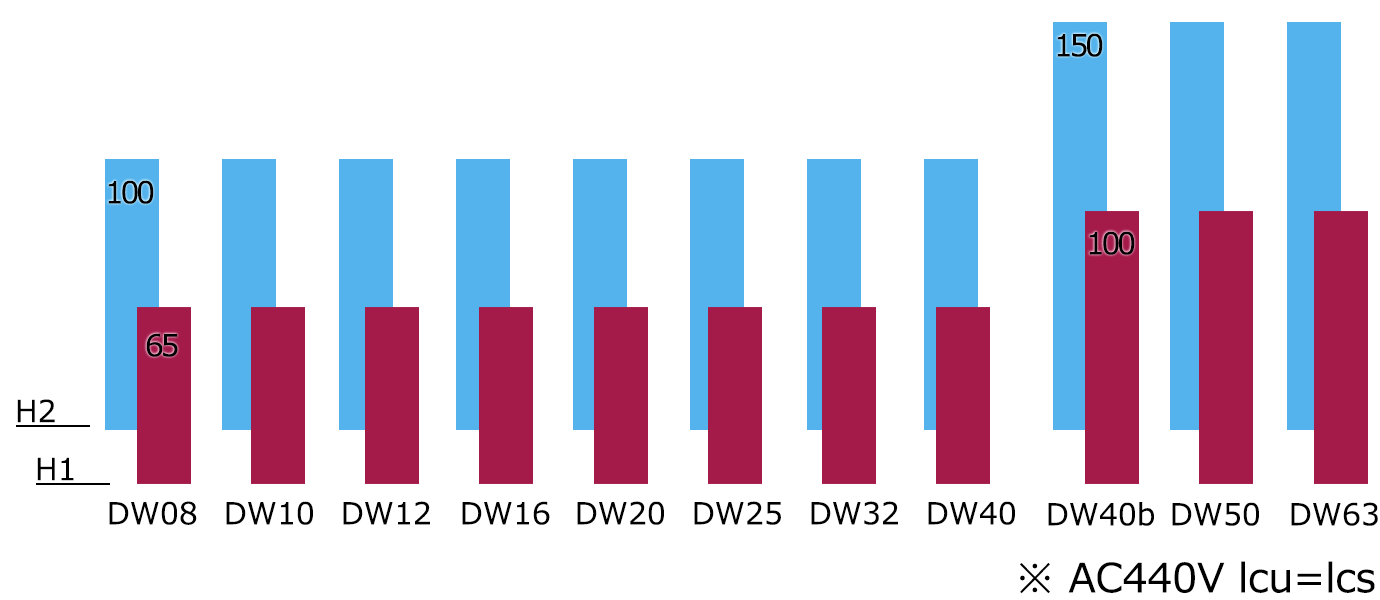

高遮断容量

DW08~DW40:440V/65kA:H1形、440V/100kA:H2形 DW40b~DW63:440V/100kA:H1形、440V/150kA:H2形です。
推定短絡容量の大きな工場設備に最適です。

国内外の規格に適合

JISC8201-2-1(Ann1,Ann2)・IEC60947-2

豊富な主回路端子接続方式を選択

豊富な主回路端子接続方式を選択

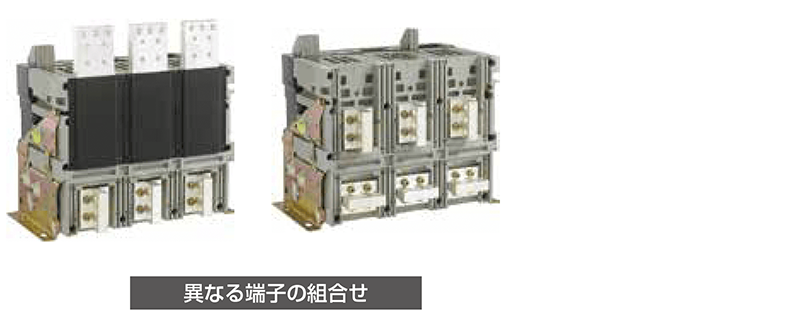

異なる端子の組み合わせ

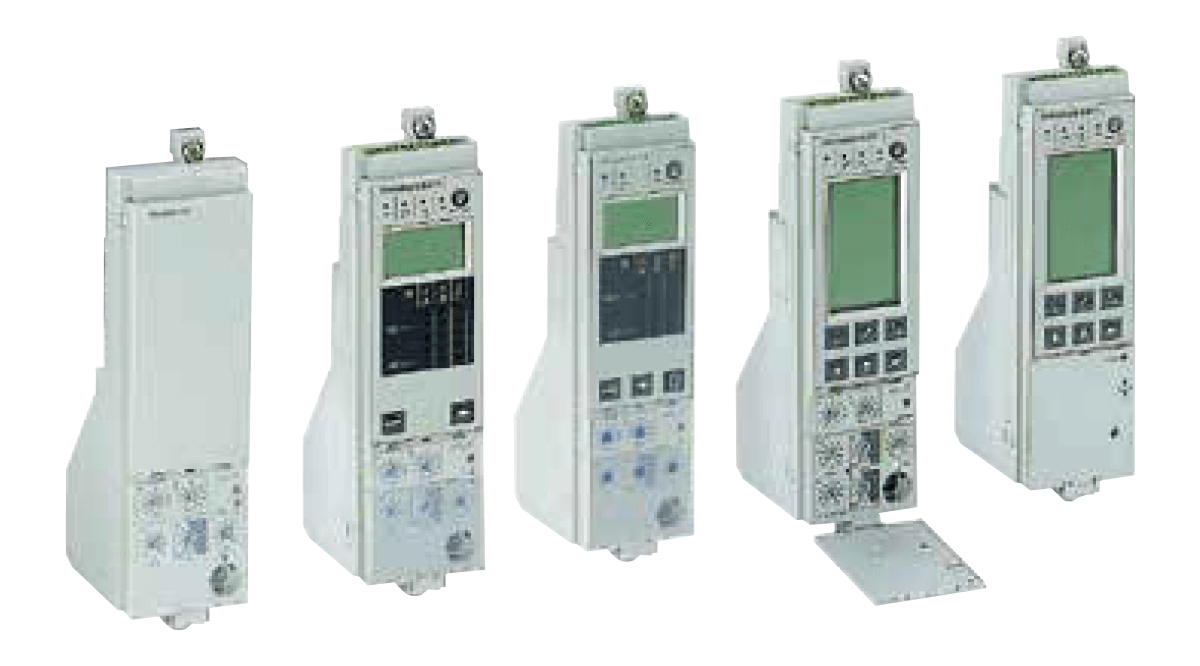

高機能コントロールユニット

高機能コントロールユニット

  • ・過電流保護のみの基本タイプから、計測・プログラム可能なタイプまで豊富なラインアップを準備しています。
  • ・長限時、短限時、瞬時、地絡、漏電の組合せができ、電流計、電力量計、高調波計など各種計測機能の組合せも可能です。
  • ・パラメータ計測、演算、データ保存、ログイベント記録、警報出力、コミュニケーション(通信)なども可能です。
  • ・ナビゲーションボタンと液晶表示が装備され、簡単な操作が可能です。

DW08~DW16

基本形式 DW08 DW10 DW12 DW16
極数
(4極N極右付の場合はH1/H2をご指定ください)
3、4
定格絶縁電圧 Ui(V) 1000
定格インパルス耐電圧 Uimp(kV) 12
最大定格使用電圧 Ue(V) 50/60Hz 690
断路機能
適合性
IEC60947-2
JISC8201-2-1
汚染度 IEC60664-1
JISC60664-1
4
遮断容量形式 H1 H2 H1 H2 H1 H2 H1 H2
定格電流 In
(中性極も同じ)
引出形
40℃
垂直端子 IEC60947-2
JISC8201-2-1
Ann1
800 1000 1250 1600
JISC8201-2-1
Ann2
800 1000 1250 1600
水平端子
表面端子
IEC60947-2
JISC8201-2-1
Ann1
800 1000 1250 1600
JISC8201-2-1
Ann2
800 1000 1250 1600
適用できるセンサ定格(A) 400
630
800
400
630
800
1000
630
800
1000
1250
800
1000
1250
1600
遮断性能 IEC60947-2
JISC8201-2-1
Ann1
Ann2
定格限界
遮断容量
Icu
定格使用
遮断容量
Ics
(kA rms)
AC220/415V 65 100 65 100 65 100 65 100
AC440V 65 100 65 100 65 100 65 100
AC690V 65 85 65 85 65 85 65 85
定格投入
容量 Icm
(kA ピーク)
AC220/415V 143 220 143 220 143 220 143 220
AC440V 143 220 143 220 143 220 143 220
AC690V 143 187 143 187 143 187 143 187
定格短時間電流 Icw(kA rms) 1s 65 85 65 85 65 85 65 85
3s 36 50 36 50 36 50 36 50
利用カテゴリー B
全遮断時間(ms) 25
投入時間(ms) <70
耐久性
(CO
サイクル
x1000)
機械的 保守有 25
保守無 12.5
電気的 保守無 AC460V In 10.0
AC690V In 10.0
モータ回路
(AC3
IEC60947-4-1)
AC690V 6.0
接続 引出形 表面接続
裏面接続
固定形 表面接続
裏面接続
コントロールユニット 2.0、5.0、2.0A、5.0A、6.0A、7.0A、2.0E、5.0E
6.0E、5.0P、6.0P、7.0P、5.0H、6.0H、7.0H
外形寸法(mm)
高さ(H)× 幅(W)× 奥行(D)
端子部を除く
引出形
裏面接続
3P 439×441×395
4P 439×556×395
固定形
裏面接続
3P 352×422×297
4P 352×537×297
概略質量(kg) 引出形 3P/4P 90/120
固定形 3P/4P 60/80

センサ定格(In)と長限時引外し電流(Ir)設定範囲

In(A) 400 630 800 1000 1250 1600
Ir(A) 最小 160 250 320 400 500 640
最大 400 630 800 1000 1250 1600

DW20~DW40

形式 DW20 DW25 DW32 DW40
極数
(4極 N 極右付の場合は H1/H2 をご指定ください)
3、4
定格絶縁電圧 Ui(V) 1000
定格インパルス耐電圧 Uimp(kV) 12
最大定格使用電圧 Ue(V) 50/60Hz 690
断路機能適合性 IEC60947-2
JISC8201-2-1
汚染度 IEC60664-1
JISC60664-1
4
遮断容量形式 H1 H2 H1 H2 H1 H2 H1 H2
定格電流
In
(中性極も同じ)
引出形
40℃
垂直端子 IEC60947-2
JISC8201-2-1
Ann1
2000 2500 3200 4000
JISC8201-2-1
Ann2
2000 2500 3150 3500
水平端子
表面端子
IEC60947-2
JISC8201-2-1
Ann1
2000 2500 3200 4000
JISC8201-2-1
Ann2
1950 2000 2250 2700 3400
適用できるセンサ定格(A) 1000
1250
1600
2000
1250
1600
2000
2500
1600
2000
2500
3200
2000
2500
3200
4000
遮断性能 IEC60947-2
JISC8201-2-1
Ann1
Ann2
定格限界
遮断容量
Icu
定格使用
遮断容量
Ics
(kA rms)
AC220/415V 65 100 65 100 65 100 65 100
AC440V 65 100 65 100 65 100 65 100
AC690V 65 85 65 85 65 85 65 85
定格投入容量
Icm
(kA ピーク)
AC220/415V 143 220 143 220 143 220 143 220
AC440V 143 220 143 220 143 220 143 220
AC690V 143 187 143 187 143 187 143 187
定格短時間電流
Icw
(kA rms)
1s 65 85 65 85 65 85 65 85
3s 36 75 65 75 65 75 65 75
利用カテゴリー B
全遮断時間(ms) 25
投入時間(ms) <70
耐久性
(CO
サイクルx
1000)
機械的 保守有 20
保守無 10
電気的 保守無 AC460V In 8.0 5.0
AC690V In 6.0 2.5
モータ回路
(AC3
IEC60947-4-1)
AC690V 6.0
接続 引出形 表面接続
裏面接続
固定形 表面接続
裏面接続
コントロールユニット 2.0、5.0、2.0A、5.0A、6.0A、7.0A、2.0E、5.0E
6.0E、5.0P、6.0P、7.0P、5.0H、6.0H、7.0H
外形寸法(mm)
高さ(H) × 幅(W) × 奥行(D)
端子部を除く
引出形
裏面接続
3P 439 x 441 x 395
4P 439 x 556 x 395
固定形
裏面接続
3P 352 x 422 x 297
4P 352 x 537 x 297
概略質量(kg) 引出形 3P/4P 90/120
固定形 3P/4P 60/80

センサ定格(In)と長限時引外し電流(Ir)設定範囲

In〔A〕 1000 1250 1600 2000 2500 3200 4000 5000 6300
Ir〔A〕 最小 400 500 640 800 1000 1280 1600 2000 2500
最大 1000 1250 1600 2000 2500 3200 4000 5000 6300

DW40b~DW63

形式 DW40b DW50 DW63
極数
(4極 N 極右付の場合は H1/H2 をご指定ください)
3、4
定格絶縁電圧 Ui(V) 1000
定格インパルス耐電圧 Uimp(kV) 12
最大定格使用電圧 Ue(V) 50/60Hz 690
断路機能適合性 IEC60947-2
JISC8201-2-1
汚染度 IEC60664-1
JISC60664-1
4
遮断容量形式 H1 H2 H1 H2 H1 H2
定格電流
In
(中性極も同じ)
引出形
40℃
垂直端子 IEC60947-2
JISC8201-2-1
Ann1
4000 5000 6300
JISC8201-2-1
Ann2
4000 5000 5750
水平端子
表面端子
IEC60947-2
JISC8201-2-1
Ann1
4000 5000
JISC8201-2-1
Ann2
4000 4800
適用できるセンサ定格(A) 2000
2500
3200
4000
2500
3200
4000
5000
3200
4000
5000
6300
遮断性能 IEC60947-2
JISC8201-2-1
Ann1
Ann2
定格限界
遮断容量
Icu
定格使用
遮断容量
Ics
(kA rms)
AC220/415V 100 150 100 150 100 150
AC440V 100 150 100 150 100 150
AC690V 100 100 100 100 100 100
定格投入容量
Icm
(kA ピーク)
AC220/415V 220 330 220 330 220 330
AC440V 220 330 220 330 220 330
AC690V 220 220 220 220 220 220
定格短時間電流
Icw
(kA rms)
1s 100
3s 100
利用カテゴリー B
全遮断時間(ms) 25
投入時間(ms) <80
耐久性
(CO
サイクル
x1000)
機械的 保守有 10
保守無 5
電気的 保守無 AC460V In 1.5
AC690V In 1.5
モータ回路
(AC3
IEC60947-4-1)
AC690V
接続 引出形 表面接続
裏面接続
固定形 表面接続
裏面接続
コントロールユニット 2.0、5.0、2.0A、5.0A、6.0A、7.0A、2.0E、5.0E
6.0E、5.0P、6.0P、7.0P、5.0H、6.0H、7.0H
外形寸法(mm)
高さ(H) × 幅(W) × 奥行(D)
端子部を除く
引出形
裏面接続
3P 479 x 786 x 395
4P 479 x 1016 x 395
固定形
裏面接続
3P 352 x 767 x 297
4P 352 x 997 x 297
概略質量(kg) 引出形 3P/4P 225/300
固定形 3P/4P 120/160

センサ定格(In)と長限時引外し電流(Ir)設定範囲

In(A) 2000 2500 3200 4000 5000 6300
Ir(A) 最小 800 1000 1280 1600 2000 2500
最大 2000 2500 3200 4000 5000 6300

DW08~DW32 固定形 3極、4極

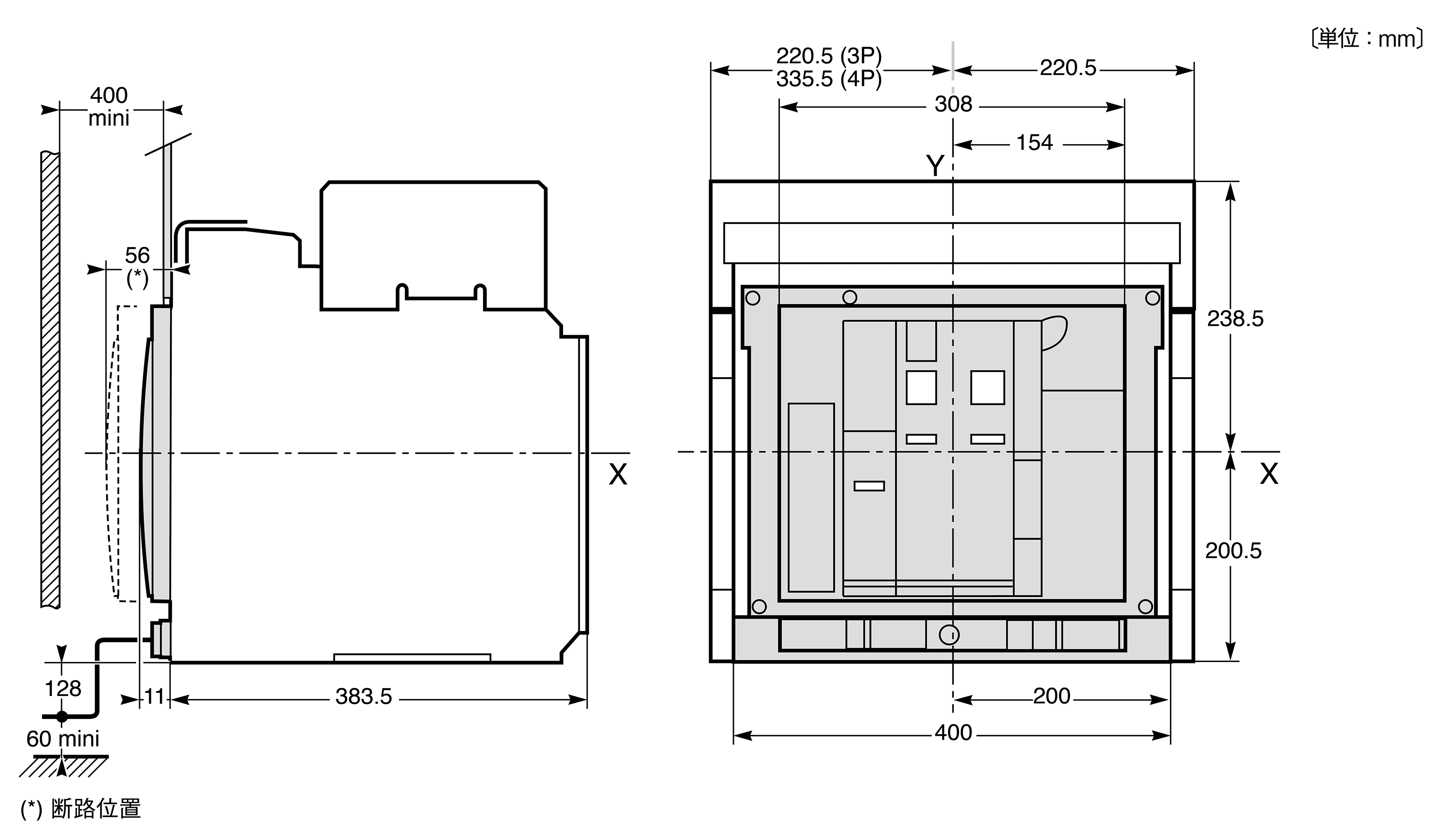

DW08~DW32 引出形 3極、4極

DW40固定形 3極、4極

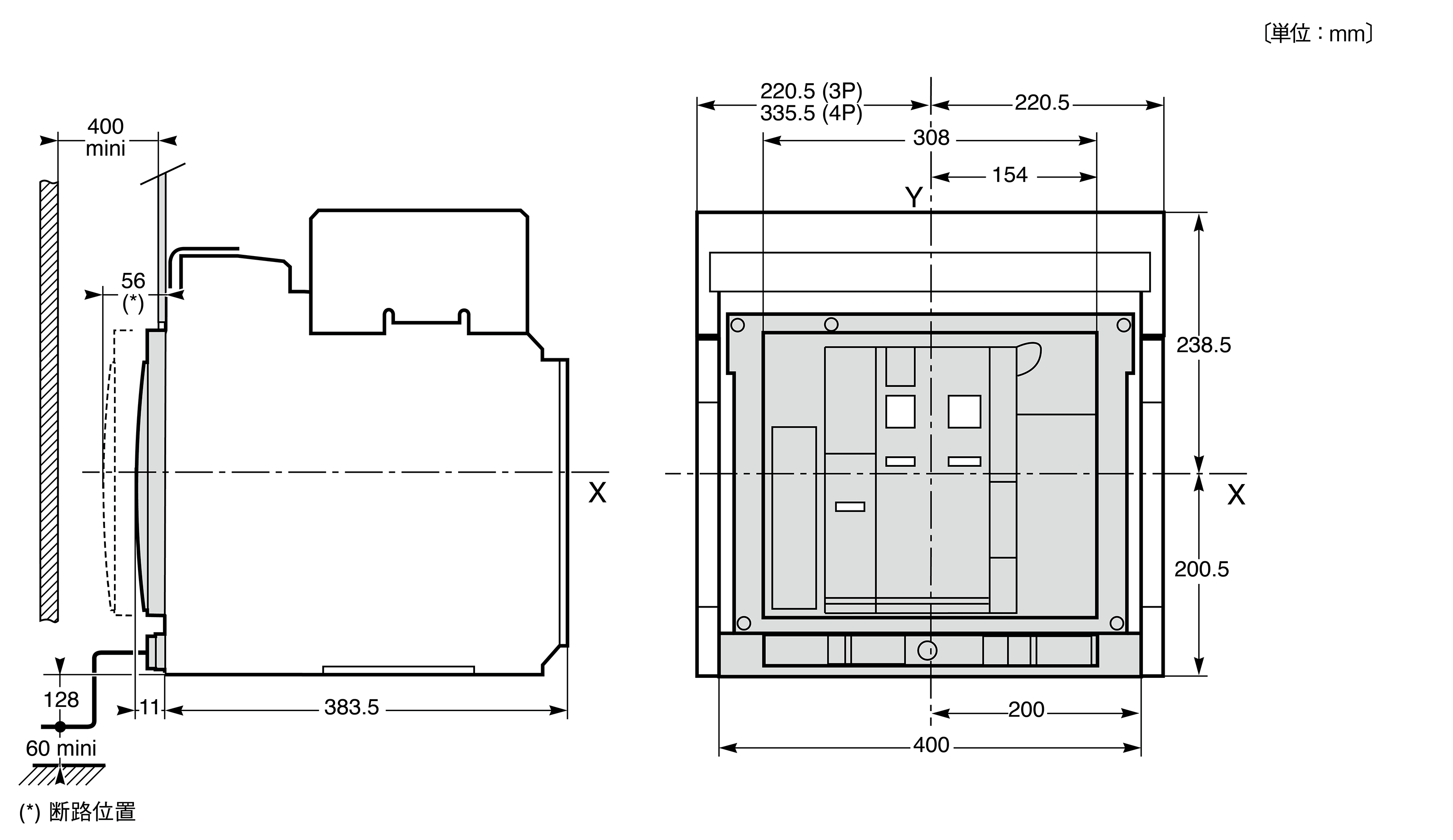

DW40 引出形 3極、4極

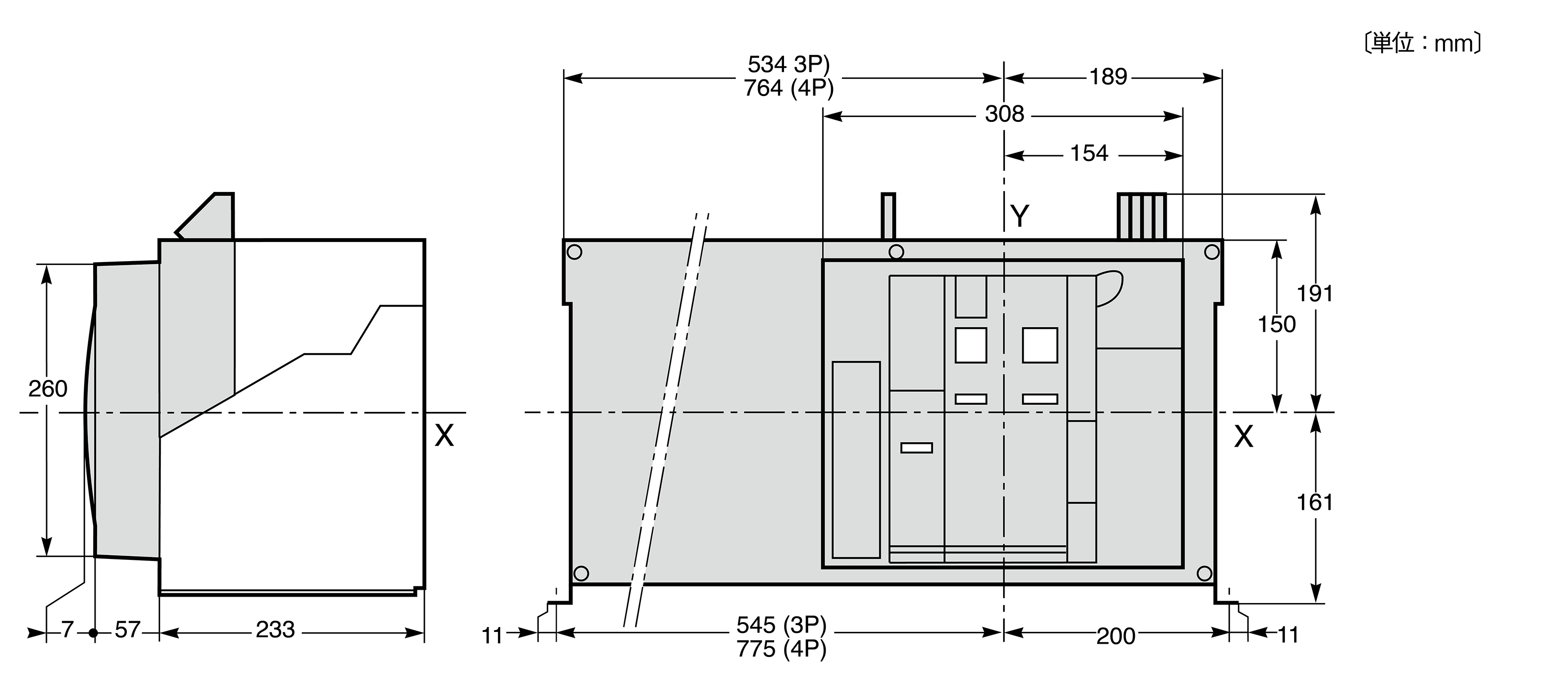

DW40b~DW63 固定形 3極、4極

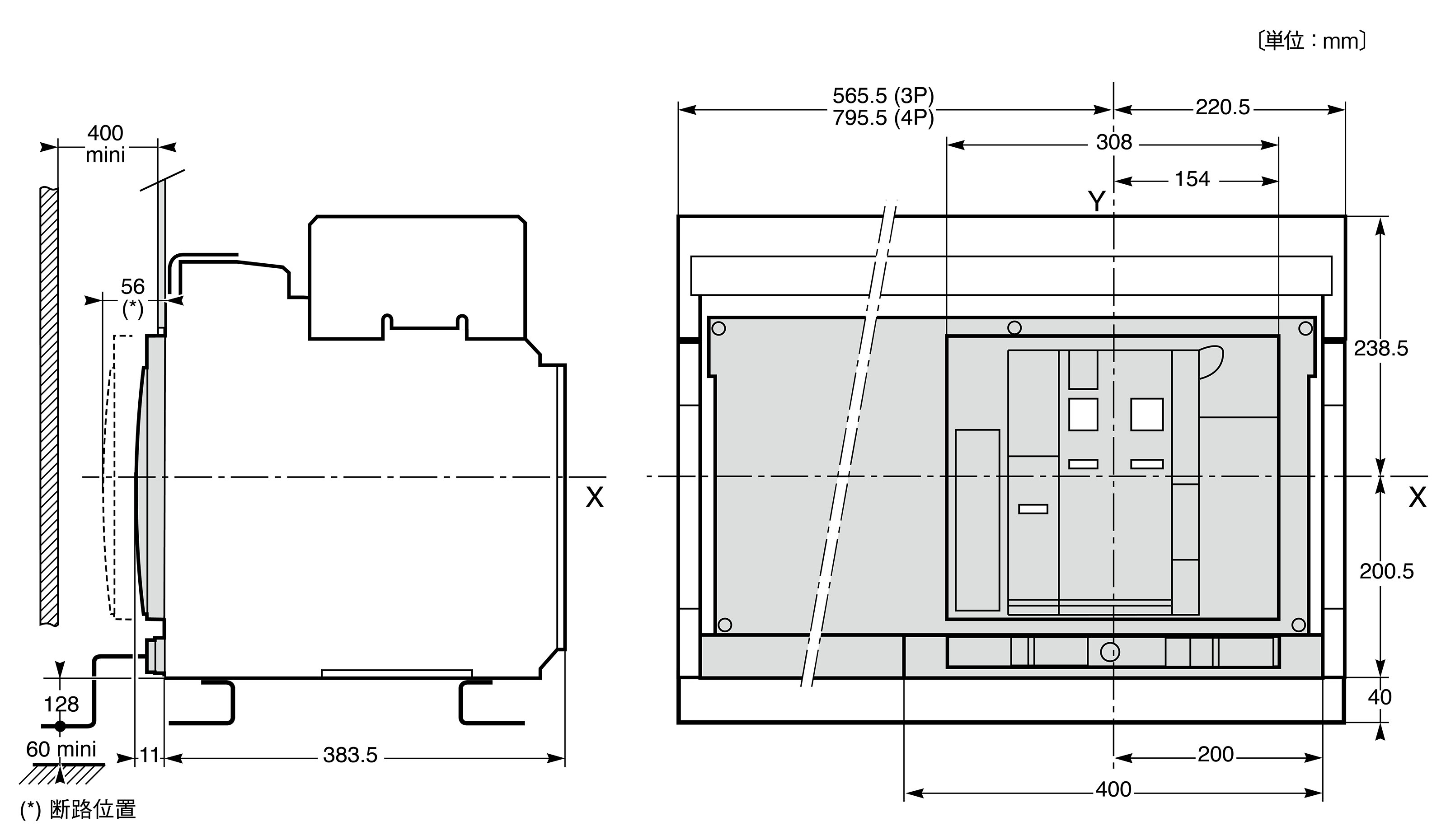

DW40b~DW63 引出形 3極、4極

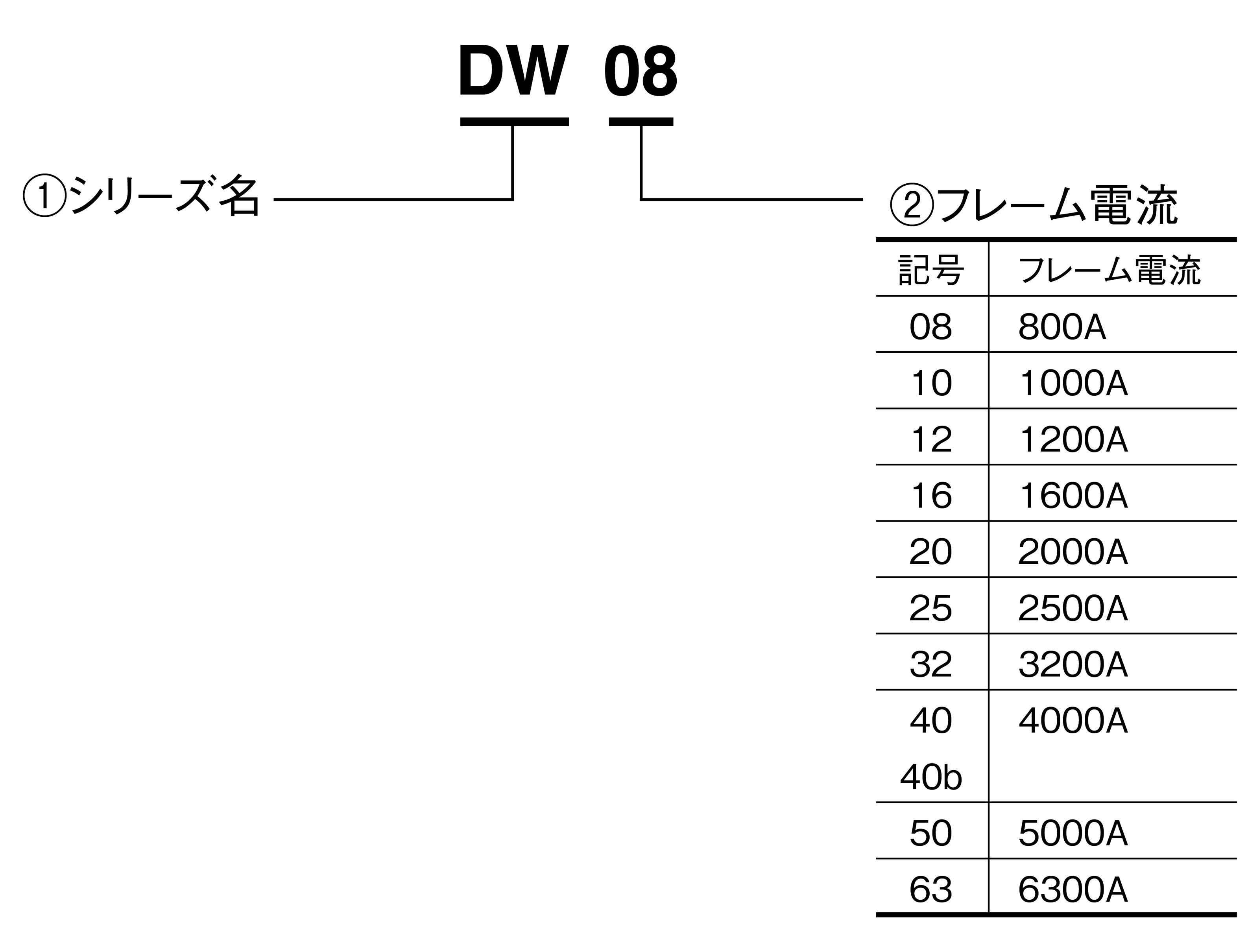

形式説明
