FACTORY AUTOMATION ファクトリーオートメーション

  • 現行品

低圧気中遮断器(ACB)Masterpact NT/NWシリーズ

フリーワードから探す

各種ダウンロード

※ 資料ダウンロードにはFeLibraryのログインが必要な場合がございます。 こちら からログインしてください。

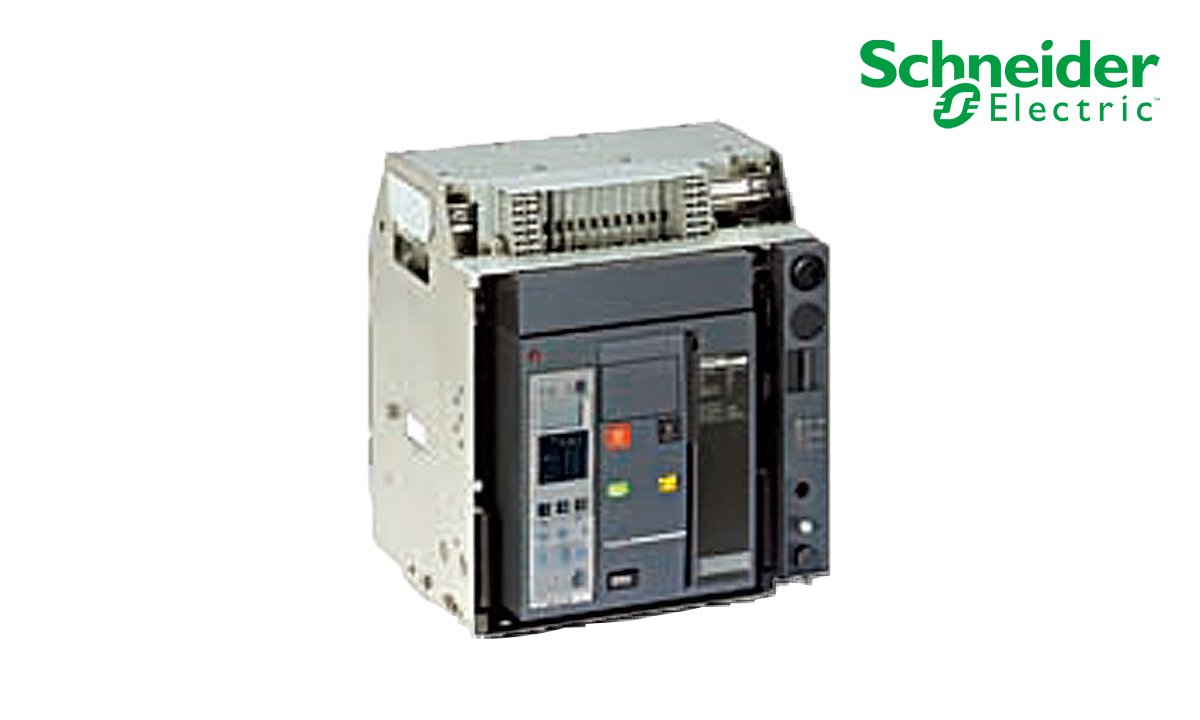

Masterpact NT/NWシリーズ

世界最小クラスの気中遮断器が提供する世界No.1クラスの性能です。

幅広い遮断容量クラス

5種類の遮断容量クラス

  • ・N1 - 推定短絡電流の小さな標準アプリケーション用。
  • ・H1 - 推定短絡電流の大きな工場設備や変圧器2台並列等の設備用。
  • ・H2 - 非常に大きな推定短絡電流が流れうる重工業設備用。
  • ・H3 - 高性能かつ大きな電流レベルまで選択協調が必要な重要アプリケーションの主幹用。
  • ・L1 - 従来の遮断器ではできなかった高い限流遮断性能と選択協調レベル(37kA)用:ケーブルタイプのフィーダの保護や変圧器の容量増加時の配電盤の性能レベルを向上する用途用。

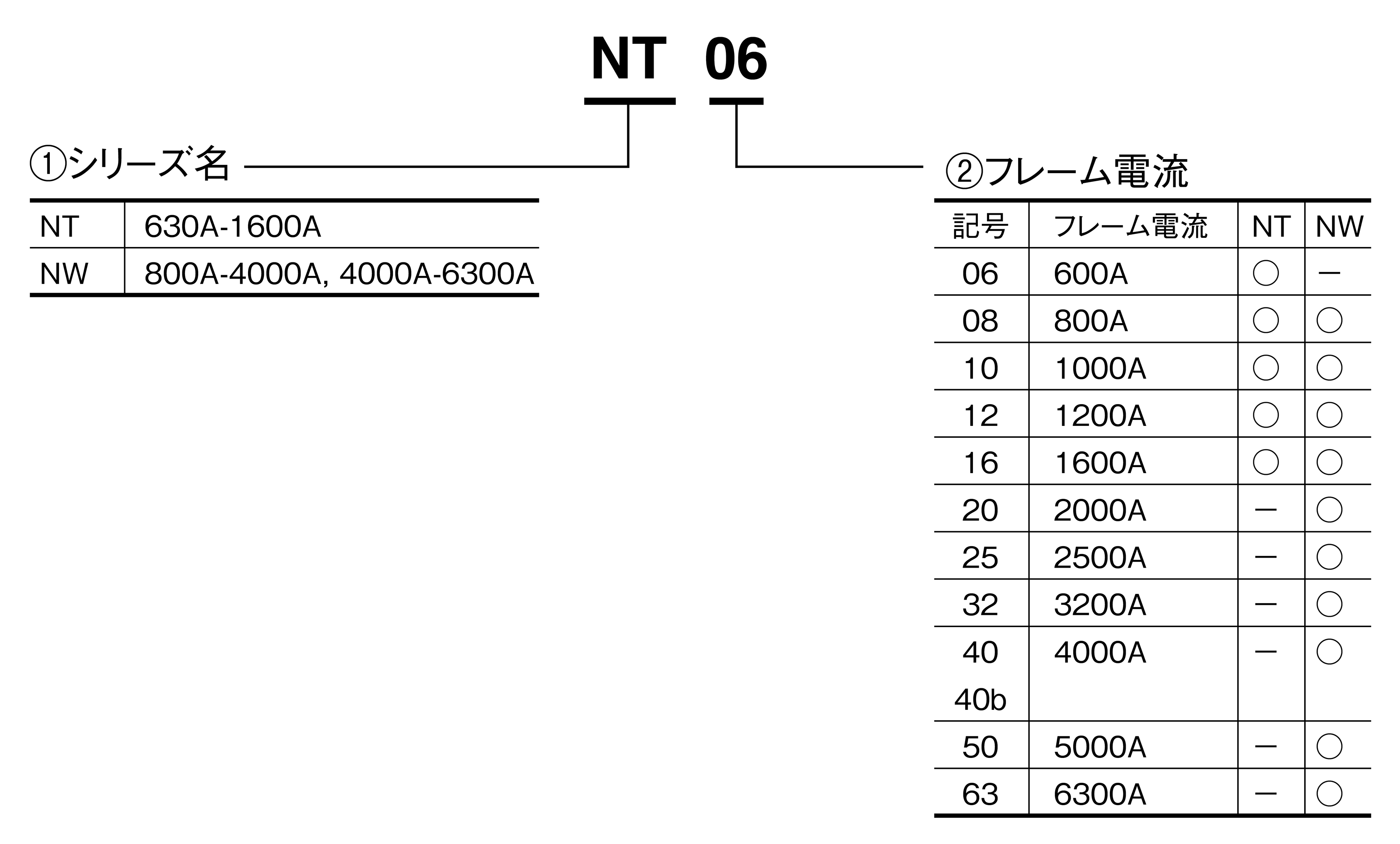

2つのファミリー、3つのフレームサイズ

レンジは次の2つのファミリーからなります。

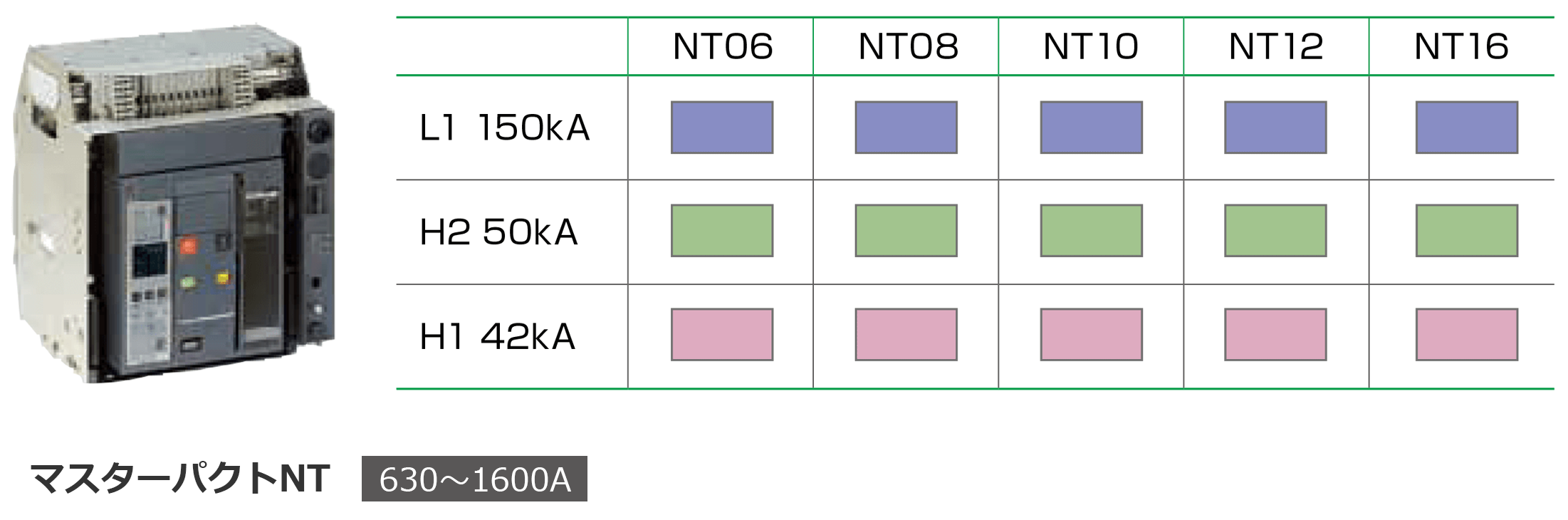

  • ・マスターパクトNT:世界最小の低圧気中遮断器、定格電流は630Aから1600Aまで同一フレームサイズ。

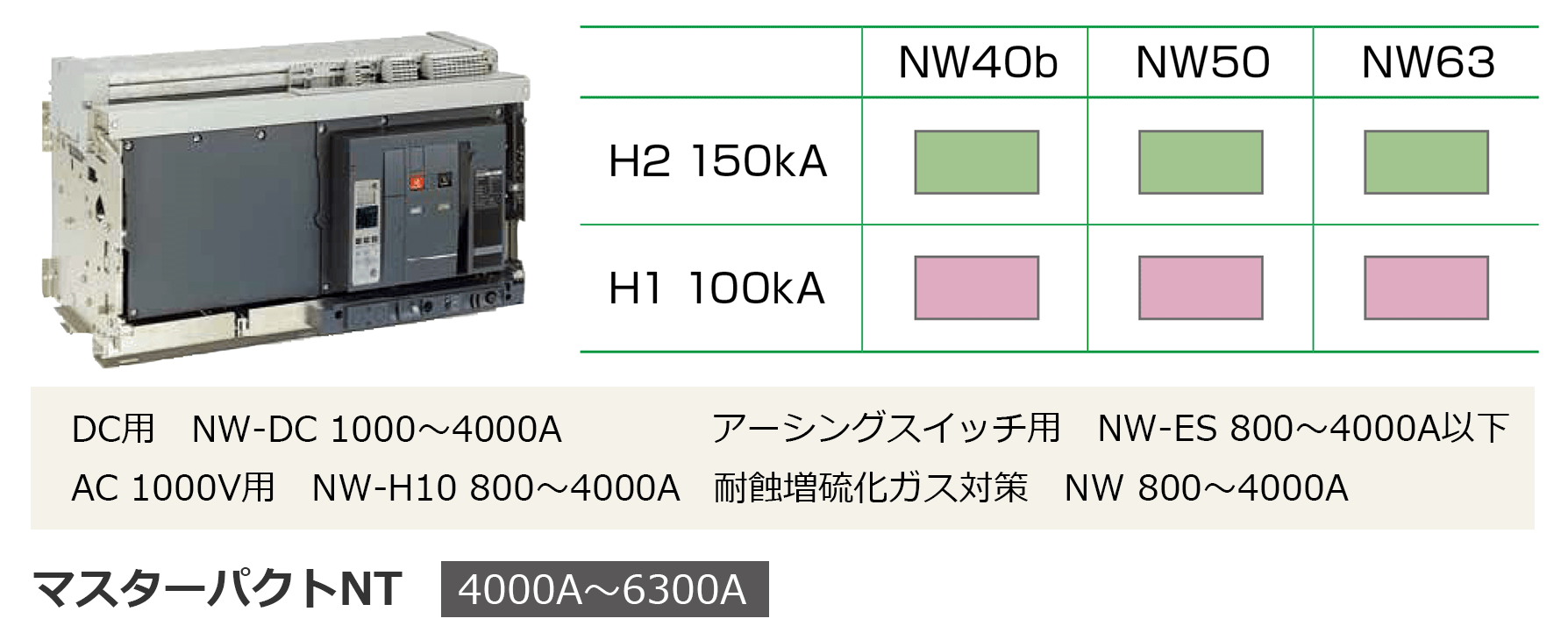

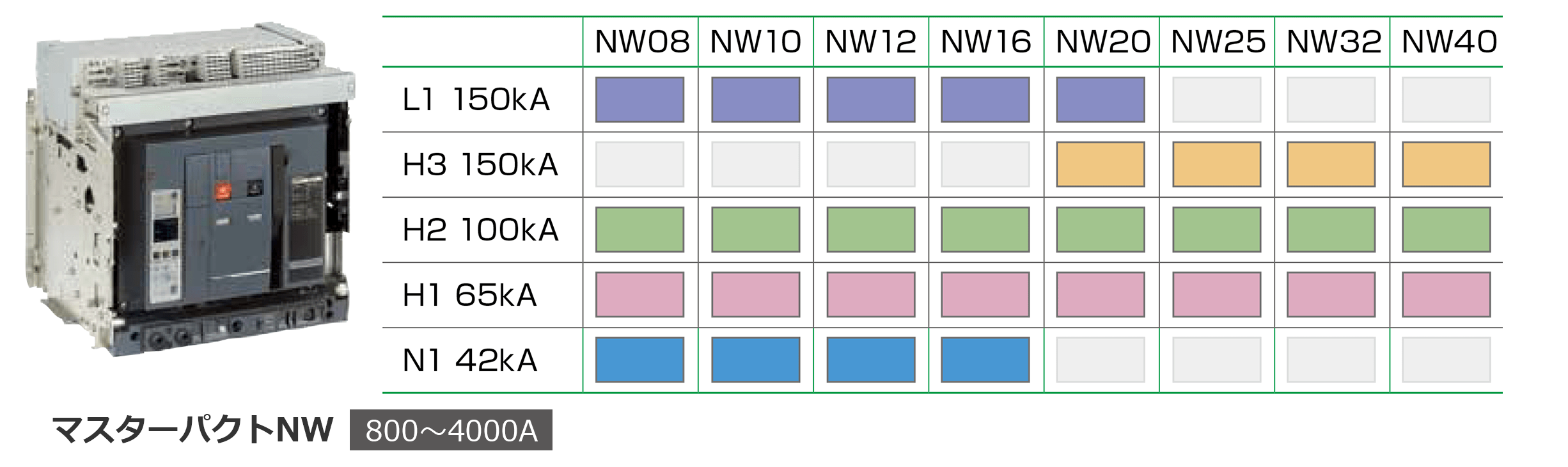

  • ・マスターパクトNW:800Aから4000Aと4000Aから6300Aの2つのフレームサイズ。

世界最小クラスの低圧気中遮断器

マスターパクトNTは斬新なアイディアで気中遮断器の機能を極小サイズで実現しました。
極間ピッチ70mmのため3極引出形遮断器を幅400mm奥行400mmの配電盤区画に収納することができます。

実用的な取付方法

従来のマスターパクトで採用している数々の標準化をさらに改善し、配電盤設計の標準化、コンパクト化、簡単な取付ができるように設計しています。

コンパクト

マスターパクトNWは従来のマスターパクトM08〜M32と同様のサイズで4000Aまで適用拡大しました。
また、4000A〜6300Aまでが同一サイズになり従来機種より遥かにコンパクトになりました。

設置が容易

最適なサイズにより、マスターパクトNTとNWでは配電盤の設計を簡単に、機器の設置を標準化できます。

  • ・マスターパクトNTでは1種類の接続レイアウト。
  • ・マスターパクトNWでは3種類の接続レイアウト:3200A以下、4000A、6300A以下。
  • ・端子部形状は同一形状(マスターパクトNW)。
  • ・表面接続は奥行を小さくできます(上下のスペースは必要です)。
  • ・裏面接続では、水平と垂直の変更は端子部品を90度回転して取付けるだけでできます。

安全性および信頼性の総合的向上を実現

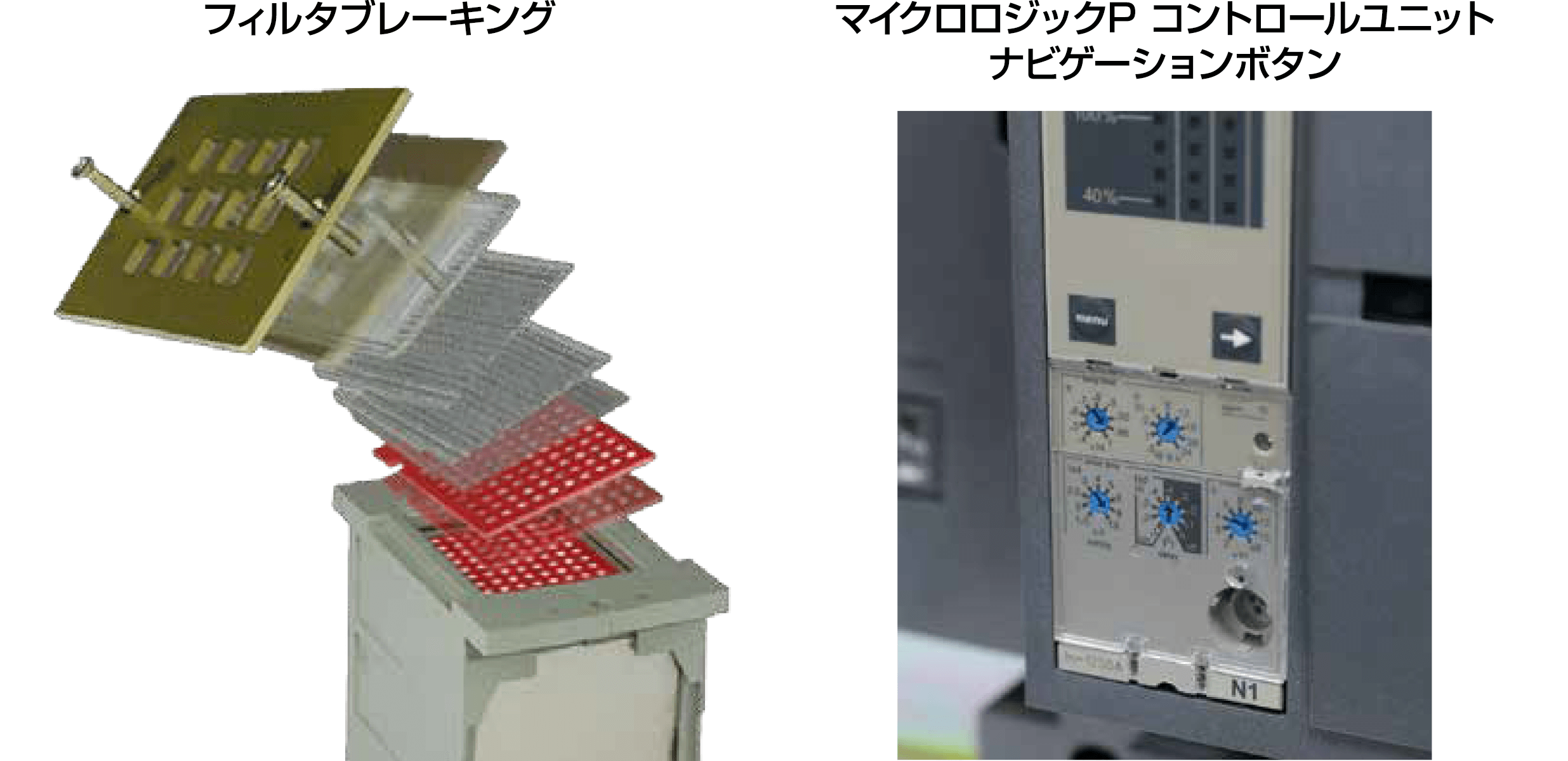

MasterpactNT/NWシリーズは独自の最新技術であるフィルターブレーキングとオートマティックアンラッチィング機構を採用し、事故時に設備に及ぼす影響を制限し、遮断性能も向上させました。

安全性および信頼性の総合的向上を実現

高い拡張性

コミュニケーションネットワークへの統合

マスターパクトは設備の操作や保守を最適化する一般の管理システムに統合することができます。
コミュニケーションの構成はオープンで、あらゆるプロトコルとインターフェイスによりグレードアップできるようになっています。

容易な設備の拡張

設備の変更、電力需要の増加、新規設備の追加等配電盤の拡張が容易になります。
マスターパクトはこのような変更に対して適応できるよう設計されています。

環境に対する配慮

開発段階から製品ライフサイクルまで環境に配慮しています。

レトロフィットソリューション

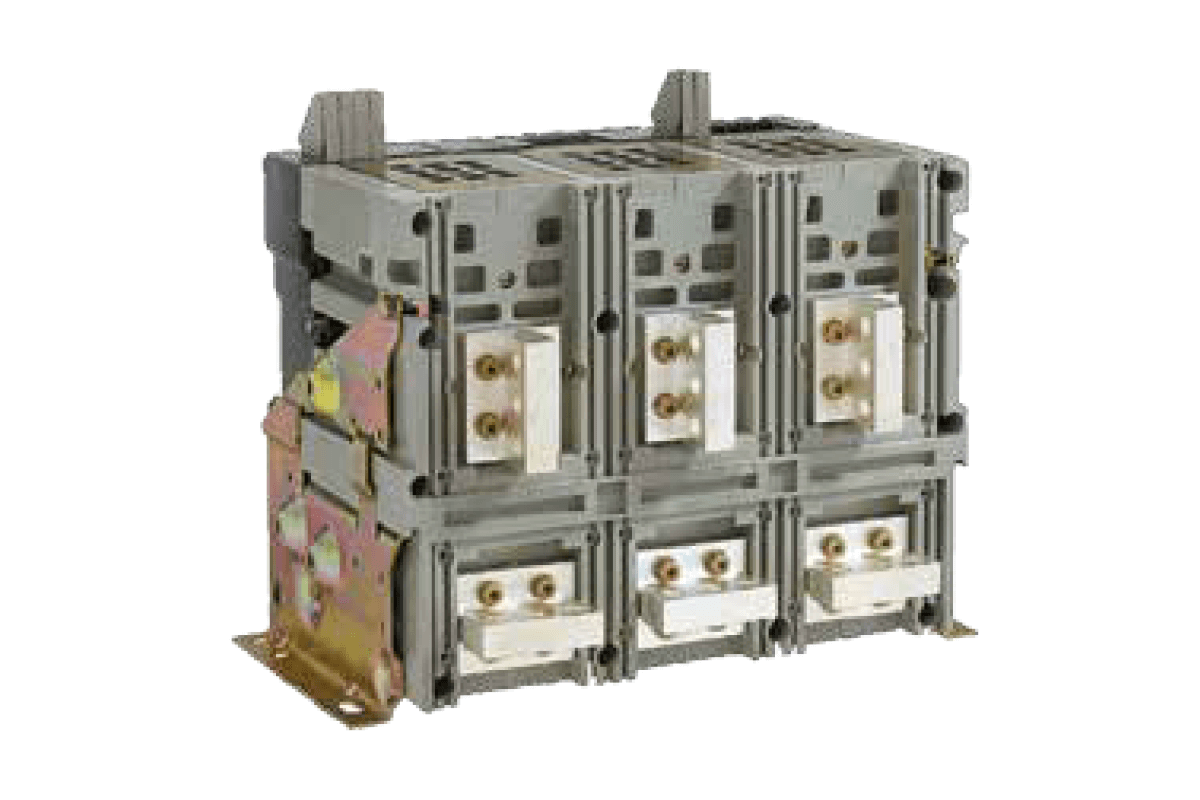

更新キット:従来のマスターパクトM08~M32N/HからマスターパクトNWへの更新のため、特別な接続キットを準備しています。
配電盤のパネルカットや主母線の変更の必要はありません。

NT06~NT16

形式 NT06 NT08 NT10 NT12 NT16
極数(4極N極右付の場合はNW-H1/H2 をご指定ください) 3、 4 3、 4 3、 4 3、 4 3、 4
定格絶縁電圧 Ui 1000 1000 1000 1000 1000
定格インパルス耐電圧 Uimp(kV) 12 12 12 12 12
最大定格使用電圧 Ue(V) 50/60Hz 690 690 690 690 690
断路機能
適合性
IEC60947-2
JISC8201-2-1
汚染度 IEC60664-1
JISC60664-1
3 3 3 3 3
遮断容量形式 H1 H2 L1 H1 H2 L1 H1 H2 L1 H1 H2 H1 H2
定格電流 In
(中性極も同じ)

引出形 40℃
垂直端子 IEC60947-2
JISC8201-2-1 Ann1
630 630 630 800 800 800 1000 1000 1000 1250 1250 1600 1600
JISC8201-2-1
Ann2
630 630 630 800 800 800 1000 1000 1000 1250 1250 1460 1460
JEC160 630 630 630 800 800 800 940 940 840 1130 1130 1240 1240
水平端子
表面端子
IEC60947-2
JISC8201-2-1
Ann1
630 630 630 800 800 800 1000 1000 1000 1250 1250 1600 1600
JISC8201-2-1
Ann2
630 630 630 800 800 800 1000 1000 970 1250 1250 1400 1400
JEC160 630 630 630 800 800 800 920 920 810 1090 1090 1200 1200
適用できるセンサ定格(A) 最小 400 400 400 630 800
最大 630 800 1000 1250 1600
遮断性能 IEC60947-2
JISC8201-2-1
Ann1
Ann2
定格限界
遮断容量 Icu

定格使用
遮断容量 Ics
(kA rms)
AC220/415V 42 50 150 42 50 150 42 50 150 42 50 42 50
AC440V 42 50 130 42 50 130 42 50 130 42 50 42 50
AC690V 42 42 25 42 42 25 42 42 25 42 42 42 42
定格投入
容量 Icm
(kA ピーク)
AC220/415V 88 105 330 88 105 330 88 105 330 88 105 88 105
AC440V 88 105 286 88 105 286 88 105 286 88 105 88 105
AC690V 88 88 53 88 88 53 88 88 53 88 88 88 88
JEC160 定格遮断
電流 Icn
(kA rms)
AC220V 42 50 130 42 50 130 42 50 130 42 50 42 50
AC460V 42 42 100 42 42 100 42 42 100 42 42 42 42
AC550V 42 42 25 42 42 25 42 42 25 42 42 42 42
定格投入
容量 Icm
(kA ピーク)
AC220V 88 105 325 88 105 325 88 105 325 88 105 88 105
AC460V 88 88 230 88 88 230 88 88 230 88 88 88 88
AC550V 88 88 53 88 88 53 88 88 53 88 88 88 88
定格短時間電流 Icw(kA rms) 0.5s 42 36 10 42 36 10 42 36 10 42 36 42 36
1s 42 36 42 36 42 36 42 36 42 36
全遮断時間(ms) 25 25 9 25 25 9 25 25 9 25 25 25 25
投入時間(ms) <50 <50 <50 <50 <50 <50 <50 <50 <50 <50 <50 <50 <50
耐久性
(CO サイクル
x1000)
機械的 保守無 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5
電気的 保守無 AC460V
In にて
6.0 6.0 3.0 6.0 6.0 3.0 6.0 6.0 3.0 6.0 6.0 3.0 3.0
AC690V
In にて
3.0 3.0 2.0 3.0 3.0 2.0 3.0 3.0 2.0 3.0 3.0 1.0 1.0
モータ回路
(AC3
IEC60947-4-1)
AC440V 3.0 6.0 2.0 3.0 6.0 2.0 3.0 6.0 2.0 3.0 6.0 3.0 3.0
接続 引出形 表面接続
裏面接続
固定形 表面接続
裏面接続
外形寸法(mm)
高さ(H) × 幅(W) × 奥行(D)
端子部を除く
引出形
裏面接続
3P 322×288×277
4P 322×358×277
固定形
裏面接続
3P 301×276×196
4P 301×346×196
概略質量(kg) 引出形 3P/4P 30/39
固定形 3P/4P 14/18
開閉器(無保護)形式 IEC60947-3 HA HA HA HA HA
定格投入容量 Icm(kA ピーク) 75 75 75 75 75
定格短時間電流 Icw(kA rms) 0.5s 36 36 36 36 36
1s 36 36 36 36 36
外部リレーと組合せた場合の遮断容量
最大350ms以内
AC220/690V 36 36 36 36 36

センサ定格(In)と長限時引外し電流(Ir)設定範囲

In(A) 400 630 800 1000 1250 1600
Ir(A) 最小 160 250 320 400 500 640
最大 400 630 800 1000 1250 1600

NW08~NW20

形式 NW08 NW10 NW12 NW16 NW20
極数(4極N極右付の場合はH1/H2 をご指定ください) 3、 4 3、 4 3、 4 3、 4 3、 4
定格絶縁電圧 Ui(V) 1000 1000 1000 1000 1000
定格インパルス耐電圧 Uimp(kV) 12 12 12 12 12
最大定格
使用電圧 Ue(V)
50/60Hz 690 690 690 690 690
断路機能適合性 IEC60947-2
JISC8201-2-1
汚染度 IEC60664-
JISC60664-1
4 4 4 4 4
遮断容量形式 N1 H1 H2 L1 N1 H1 H2 L1 N1 H1 H2 L1 N1 H1 H2 L1 H1 H2 H3 L1
定格電流 In
(中性極も同じ)

引出形 40℃
垂直端子 IEC60947-2
JISC8201-2-1
Ann1
800 800 800 800 1000 1000 1000 1000 1250 1250 1250 1250 1600 1600 1600 1600 2000 2000 2000 2000
JISC8201-2-1
Ann2
800 800 800 800 1000 1000 1000 1000 1250 1250 1250 1250 1600 1600 1600 1600 2000 2000 2000 1750
JEC160 800 800 800 800 1000 1000 1000 1000 1150 1250 1250 1150 1400 1600 1600 1430 1900 2000 2000 1500
水平端子
表面端子
IEC60947-2
JISC8201-2-1
Ann1
800 800 800 800 1000 1000 1000 1000 1250 1250 1250 1250 1600 1600 1600 1600 2000 2000 2000 2000
JISC8201-2-1
Ann2
800 800 800 800 1000 1000 1000 1000 1250 1250 1250 1250 1550 1600 1600 1600 1950 2000 2000 1600
JEC160 800 800 800 800 1000 1000 1000 1000 1120 1250 1250 1100 1300 1600 1600 1350 1700 1900 1900 1350
適用できるセンサ定格(A) 最小 400 400 630 800 1000
最大 800 1000 1250 1600 2000
遮断性能 IEC60947-2
JISC8201-2-1
Ann1
Ann2
定格限界
遮断容量 Icu

定格使用
遮断容量 Ics
(kA rms)
AC220/415V 42 65 100 150 42 65 100 150 42 65 100 150 42 65 100 150 65 100 150 150
AC440V 42 65 100 150 42 65 100 150 42 65 100 150 42 65 100 150 65 100 150 150
AC690V 42 65 85 100 42 65 85 100 42 65 85 100 42 65 85 100 65 85 100 100
定格投入容量 Icm
(kA ピーク)
AC220/415V 88 143 220 330 88 143 220 330 88 143 220 330 88 143 220 330 143 220 330 330
AC440V 88 143 220 330 88 143 220 330 88 143 220 330 88 143 220 330 143 220 330 330
AC690V 88 143 187 220 88 143 187 220 88 143 187 220 88 143 187 220 143 187 220 220
JEC160 定格遮断電流 Icn(kA rms) AC220V 42 65 100 130 42 65 100 130 42 65 100 130 42 65 100 130 65 100 130 130
AC460V 42 65 100 130 42 65 100 130 42 65 100 130 42 65 100 130 65 100 130 130
AC550V 42 65 85 100 42 65 85 100 42 65 85 100 42 65 85 100 65 85 100 100
定格投入容量 Icm(kA ピーク) AC220V 88 143 230 325 88 143 230 325 88 143 230 325 88 143 230 325 143 230 325 325
AC460V 88 143 230 325 88 143 230 325 88 143 230 325 88 143 230 325 143 230 325 325
AC550V 88 143 196 230 88 143 196 230 88 143 196 230 88 143 196 230 143 196 230 230
定格短時間電流 Icw(kA rms) 0.5s 42 65 85 30 42 65 85 30 42 65 85 30 42 65 85 30 65 85 65 30
1s 42 65 85 30 42 65 85 30 42 65 85 30 42 65 85 30 65 85 65 30
全遮断時間(ms) 25 25 25 10 25 25 25 10 25 25 25 10 25 25 25 10 25 25 25 10
投入時間(ms) <70 <70 <70 <70 <70 <70 <70 <70 <70 <70 <70 <70 <70 <70 <70 <70 <70 <70 <70 <70
耐久性
(CO サイクル
x1000)
機械的 保守有 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 20 20 20 20
保守無 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 10 10 10 10
電気的 保守無 AC460V In にて 10.0 10.0 10.0 3.0 10.0 10.0 10.0 3.0 10.0 10.0 10.0 3.0 10.0 10.0 10.0 3.0 8.0 8.0 2.0 3.0
AC690V In にて 10.0 10.0 10.0 3.0 10.0 10.0 10.0 3.0 10.0 10.0 10.0 3.0 10.0 10.0 10.0 3.0 6.0 6.0 2.0 3.0
モータ回路
(AC3
IEC60947-4-1)
AC690V 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0
接続 引出形 表面接続
裏面接続
固定形 表面接続
裏面接続
外形寸法(mm)
高さ(H)× 幅(W)× 奥行(D)
端子部を除く
引出形
裏面接続
3P 439×441×395 439×441×395 439×441×395 439×441×395 439×441×395
4P 439×556×395 439×556×395 439×556×395 439×556×395 439×556×395
固定形
裏面接続
3P 352×422×297 352×422×297 352×422×297 352×422×297 352×422×297
4P 352×537×297 352×537×297 352×537×297 352×537×297 352×537×297
概略質量(kg) 引出形 3P/4P 90/120 90/120 90/120 90/120 90/120
固定形 3P/4P 60/80 60/80 60/80 60/80 60/80
開閉器(無保護)形式 IEC60947-3 NA HA HF NA HA HF NA HA HF NA HA HF HA HF
定格投入容量 Icm(kA ピーク) 88 105 196 88 105 196 88 105 196 88 105 196 105 196
定格短時間電流 Icw(kA rms) 0.5s 42 50 85 42 50 85 42 50 85 42 50 85 50 85
1s 42 50 85 42 50 85 42 50 85 42 50 85 50 85
外部リレーと組合せた場合の遮断容量
最大350ms以内
AC220/690V 42 50 85 42 50 85 42 50 85 42 50 85 50 85

センサ定格(In)と長限時引外し電流(Ir)設定範囲

In〔A〕 400 630 800 1000 1250 1600 2000
Ir〔A〕 最小 160 250 320 400 500 640 800
最大 400 630 800 1000 1250 1600 2000

NW25~NW40

形式 NW25 NW32 NW40
極数(4極N極右付の場合はH1/H2 をご指定ください) 3、4 3、4 3、4
定格絶縁電圧 Ui(V) 1000 1000 1000
定格インパルス耐電圧 Uimp(kV) 12 12 12
最大定格
使用電圧 Ue(V)
50/60Hz 690 690 690
断路機能適合性 IEC60947-2
JISC8201-2-1
汚染度 IEC60664-1
JISC60664-1
4 4 4
遮断容量形式 H1 H2 H3 H1 H2 H3 H1 H2 H3
定格電流 In
(中性極も同じ)

引出形 40℃
垂直端子 IEC60947-2
JISC8201-2-1
Ann1
2500 2500 2500 3200 3200 3200 4000 4000 4000
JISC8201-2-1
Ann2
2500 2500 2500 3150 3150 3150 3500 3500 3500
JEC160 2250 2250 2250 2650 2650 2650 3000 3000 3000
水平端子
表面端子
IEC60947-2
JISC8201-2-1
Ann1
2500 2500 2500 3200 3200 3200 4000 4000 4000
JISC8201-2-1
Ann2
2250 2250 2250 2700 2700 2700 3400 3400 3400
JEC160 2000 2000 2000 2300 2300 2300 2900 2900 2900
適用できるセンサ定格(A) 最小 1250 1600 2000
最大 2500 3200 4000
遮断性能 IEC60947-2
JISC8201-2-1
Ann1
Ann2
定格限界
遮断容量Icu

定格使用
遮断容量Ics
(kA rms)
AC220/415V 65 100 150 65 100 150 65 100 150
AC440V 65 100 150 65 100 150 65 100 150
AC690V 65 85 100 65 85 100 65 85 100
定格投入
容量 Icm
(kA ピーク)
AC220/415V 143 220 330 143 220 330 143 220 330
AC440V 143 220 330 143 220 330 143 220 330
AC690V 143 187 220 143 187 220 143 187 220
JEC160 定格遮断
電流 Icn
(kA rms)
AC220V 65 100 130 65 100 130 65 100 130
AC460V 65 100 130 65 100 130 65 100 130
AC550V 65 85 100 65 85 100 65 85 100
定格投入
容量 Icm
(kA ピーク)
AC220V 143 230 325 143 230 325 143 230 325
AC460V 143 230 325 143 230 325 143 230 325
AC550V 143 196 230 143 196 230 143 196 230
定格短時間電流 Icw(kA rms) 0.5s 65 85 65 65 85 65 65 85 65
1s 65 85 65 65 85 65 65 85 65
全遮断時間(ms) 25 25 25 25 25 25 25 25 25
投入時間(ms) <70 <70 <70 <70 <70 <70 <70 <70 <70
耐久性
(CO サイクル
x1000)
機械的 保守有 20 20 20 20 20 20 20 20 20
保守無 10 10 10 10 10 10 10 10 10
電気的 保守無 AC460V In にて 5.0 5.0 1.25 5.0 5.0 1.25 5.0 5.0 1.25
AC690V In にて 2.5 2.5 1.25 2.5 2.5 1.25 2.5 2.5 1.25
モータ回路
(AC3
IEC60947-4-1)
AC690V
接続 引出形 表面接続
裏面接続
固定形 表面接続
裏面接続
外形寸法(mm)
高さ(H) × 幅(W) × 奥行(D)
端子部を除く
引出形
裏面接続
3P 439 x 441 x 395 439 x 441 x 395 439 x 441 x 395
4P 439 x 556 x 395 439 x 556 x 395 439 x 556 x 395
固定形
裏面接続
3P 352 x 422 x 297 352 x 422 x 297 352 x 422 x 297
4P 352 x 537 x 297 352 x 537 x 297 352 x 537 x 297
概略質量(kg) 引出形 3P/4P 90/120 90/120 90/120
固定形 3P/4P 60/80 60/80 60/80
開閉器(無保護)形式 IEC60947-3 HA HF HA HF HA HF
定格投入容量 Icm(kA ピーク) 121 196 121 196 121 196
定格短時間電流 Icw(kA rms) 0.5s 55 85 55 85 55 85
1s 55 85 55 85 55 85
外部リレーと組合せた場合の遮断容量
最大350ms以内
AC220/690V 55 85 55 85 55 85

センサ定格(In)と長限時引外し電流(Ir)設定範囲

In〔A〕 1250 1600 2000 2500 3200 4000 5000 6300
Ir〔A〕 最小 500 640 800 1000 1280 1600 2000 2500
最大 1250 1600 2000 2500 3200 4000 5000 6300

NW40b~NW63

形式 NW40b NW50 NW63
極数(4極N極右付の場合はH1/H2 をご指定ください) 3、4 3、4 3、4
定格絶縁電圧 Ui(V) 1000 1000 1000
定格インパルス耐電圧 Uimp(kV) 12 12 12
最大定格使用電圧 Ue(V) 50/60Hz 690 690 690
断路機能
適合性
IEC60947-2
JISC8201-2-1
汚染度 IEC60664-1
JISC60664-1
4 4 4
遮断容量形式 H1 H2 H1 H2 H1 H2
定格電流 In
(中性極も同じ)
引出形 40℃
垂直端子 IEC60947-2
JISC8201-2-1
Ann1
4000 4000 5000 5000 6300 6300
JISC8201-2-1
Ann2
4000 4000 5000 5000 5750 5750
JEC160 4000 4000 4650 4650 4900 4900
水平端子
表面端子
IEC60947-2
JISC8201-2-1
Ann1
4000 4000 5000 5000 - -
JISC8201-2-1
Ann2
4000 4000 4800 4800 - -
JEC160 3600 3600 4450 4450 - -
適用できるセンサ定格(A) 最小 2000 2500 3200
最大 4000 5000 6300
遮断性能 IEC60947-2
JISC8201-2-1
Ann1
Ann2
定格限界
遮断容量
Icu

定格使用遮断容量
Ics
(kA rms)
AC220/415V 100 150 100 150 100 150
AC440V 100 150 100 150 100 150
AC690V 100 100 100 100 100 100
定格投入容量 Icm(kA ピーク) AC220/415V 220 330 220 330 220 330
AC440V 220 330 220 330 220 330
AC690V 220 220 220 220 220 220
JEC160 定格遮断電流 Icn(kA rms) AC220V 100 130 100 130 100 130
AC460V 100 130 100 130 100 130
AC550V 100 100 100 100 100 100
定格投入容量 Icm(kA ピーク) AC220V 230 325 230 325 230 325
AC460V 230 325 230 325 230 325
AC550V 230 230 230 230 230 230
定格短時間電流 Icw(kA rms) 0.5s 100 100 100 100 100 100
1s 100 100 100 100 100 100
全遮断時間(ms) 25 25 25 25 25 25
投入時間(ms) <80 <80 <80 <80 <80 <80
耐久性
(CO サイクル
x1000)
機械的 保守有 10 10 10 10 10 10
保守無 5 5 5 5 5 5
電気的 保守無 AC460V
In にて
1.5 1.5 1.5 1.5 1.5 1.5
AC690V
In にて
1.5 1.5 1.5 1.5 1.5 1.5
モータ回路
(AC3
IEC60947-4-1)
AC690V
接続 引出形 表面接続
裏面接続
固定形 表面接続
裏面接続
外形寸法(mm)
高さ(H) × 幅(W) × 奥行(D)
端子部を除く
引出形
裏面接続
3P 479 x 786 x 395 479 x 786 x 395 479 x 786 x 395
4P 479 x 1016 x 395 479 x 1016 x 395 479 x 1016 x 395
固定形
裏面接続
3P 352 x 767 x 297 352 x 767 x 297 352 x 767 x 297
4P 352 x 997 x 297 352 x 997 x 297 352 x 997 x 297
概略質量(kg) 引出形 3P/4P 225/300 225/300 225/300
固定形 3P/4P 120/160 120/160 120/160
開閉器(無保護)形式 IEC60947-3 HA HA HA
定格投入容量 Icm(kA ピーク) 196 196 196
定格短時間電流 Icw(kA rms) 0.5s 85 85 85
1s 85 85 85
外部リレーと組合せた場合の遮断容量
最大350ms以内
AC220/690V 85 85 85

センサ定格(In)と長限時引外し電流(Ir)設定範囲

In(A) 1250 1600 2000 2500 3200 4000 5000 6300
Ir(A) 最小 500 640 800 1000 1280 1600 2000 2500
最大 1250 1600 2000 2500 3200 4000 5000 6300

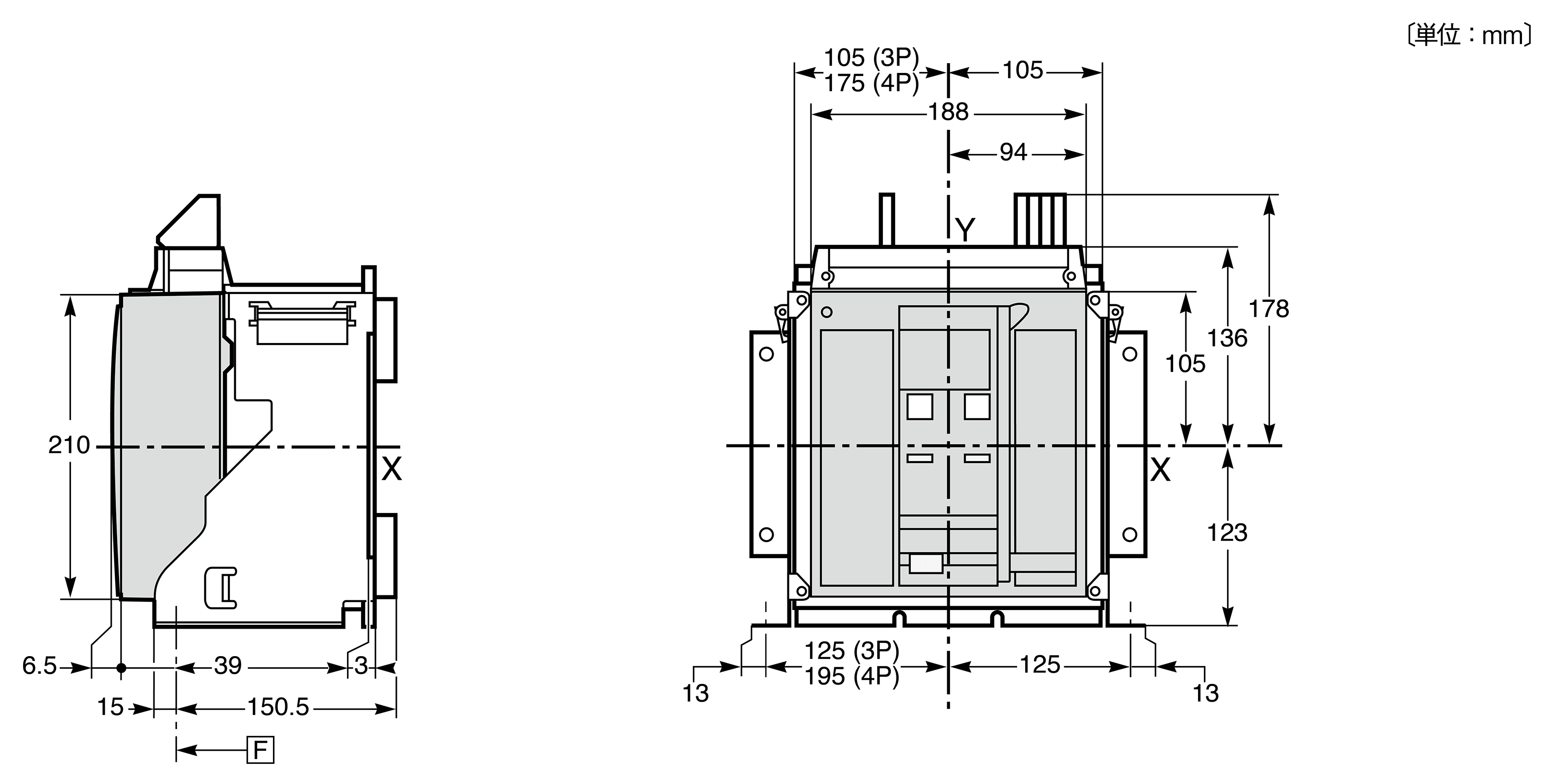

NT06~NT16 固定形 3極、4極

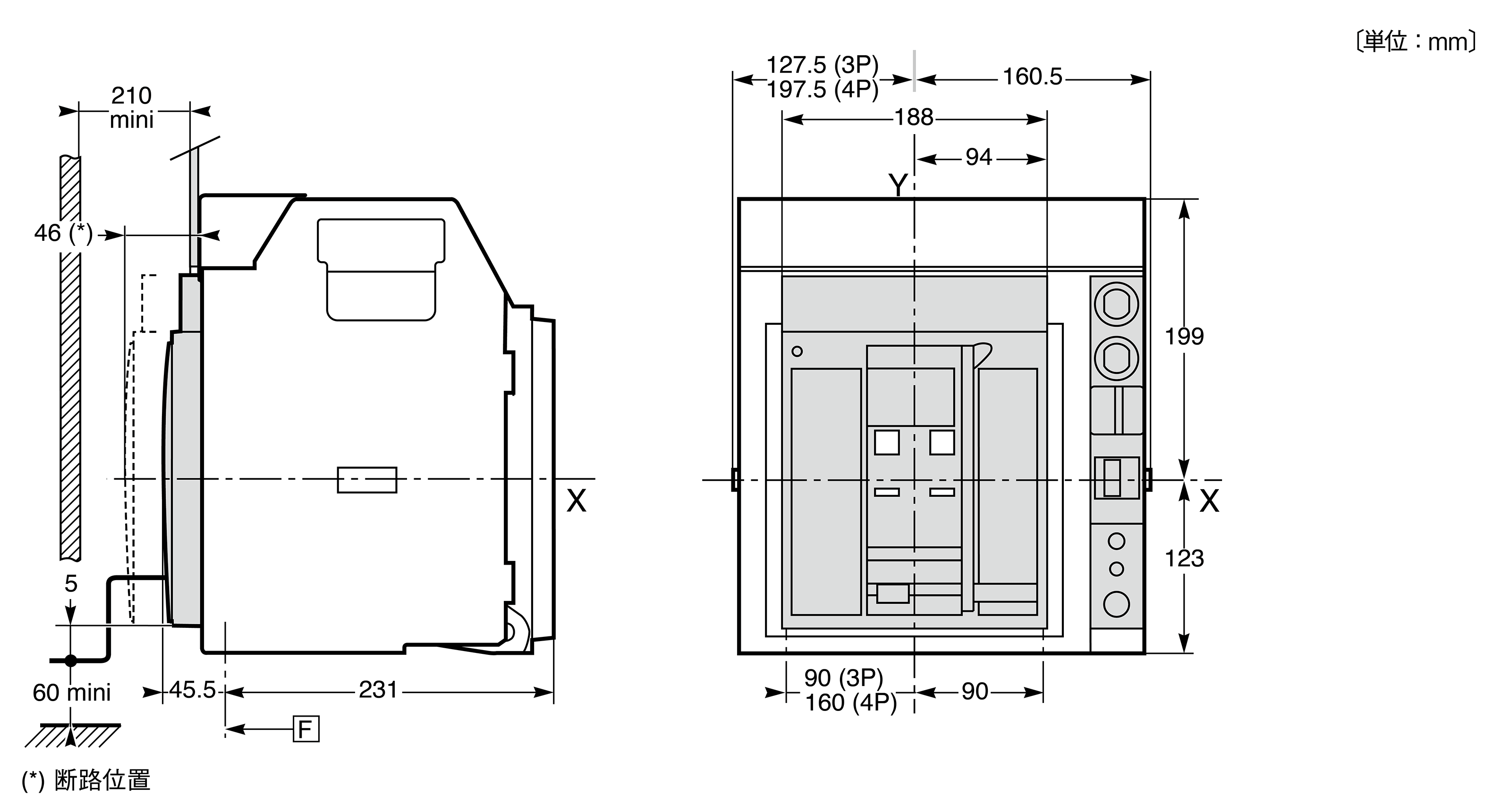

NT06~NT16 引出形 3極、4極

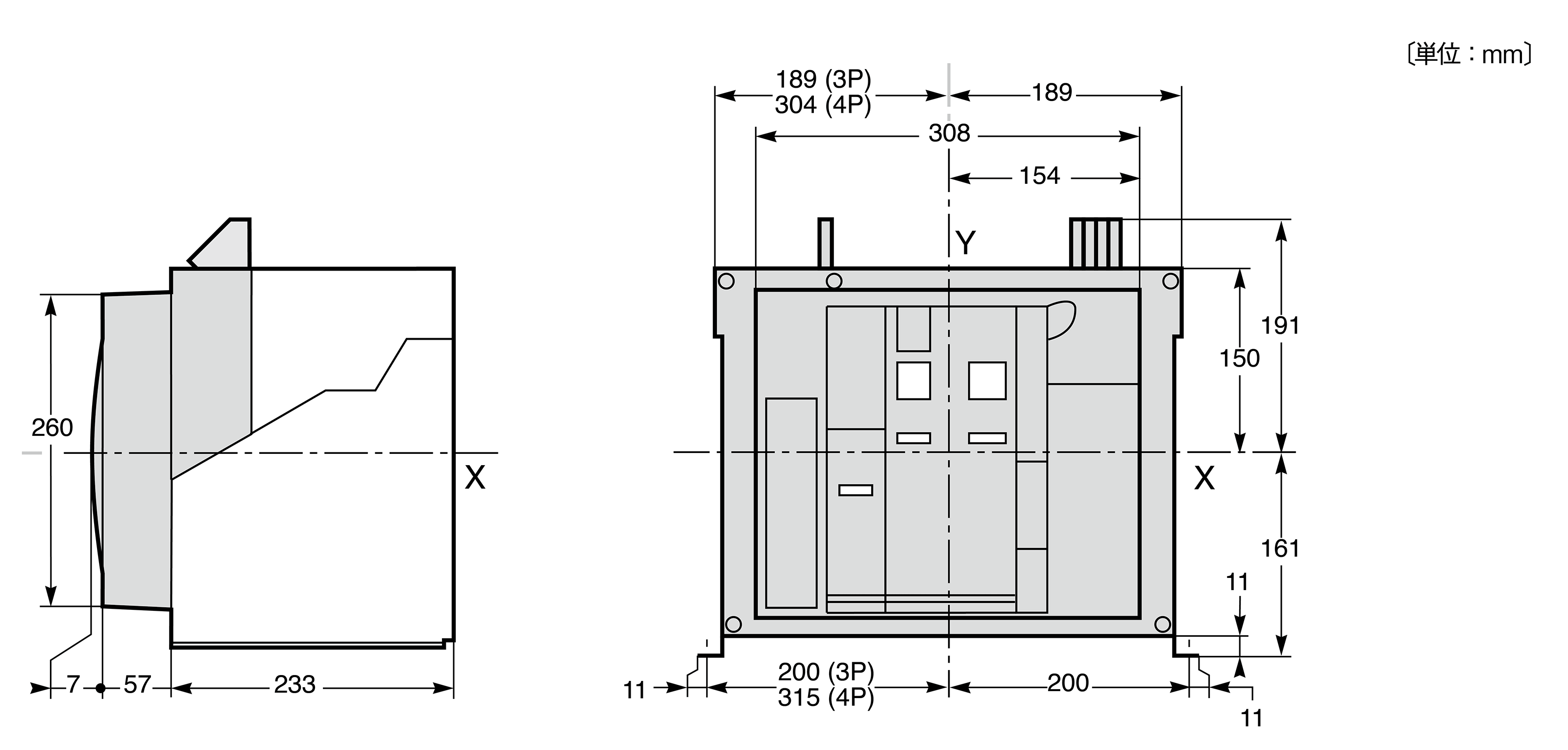

NW08~NW32 固定形 3極、4極

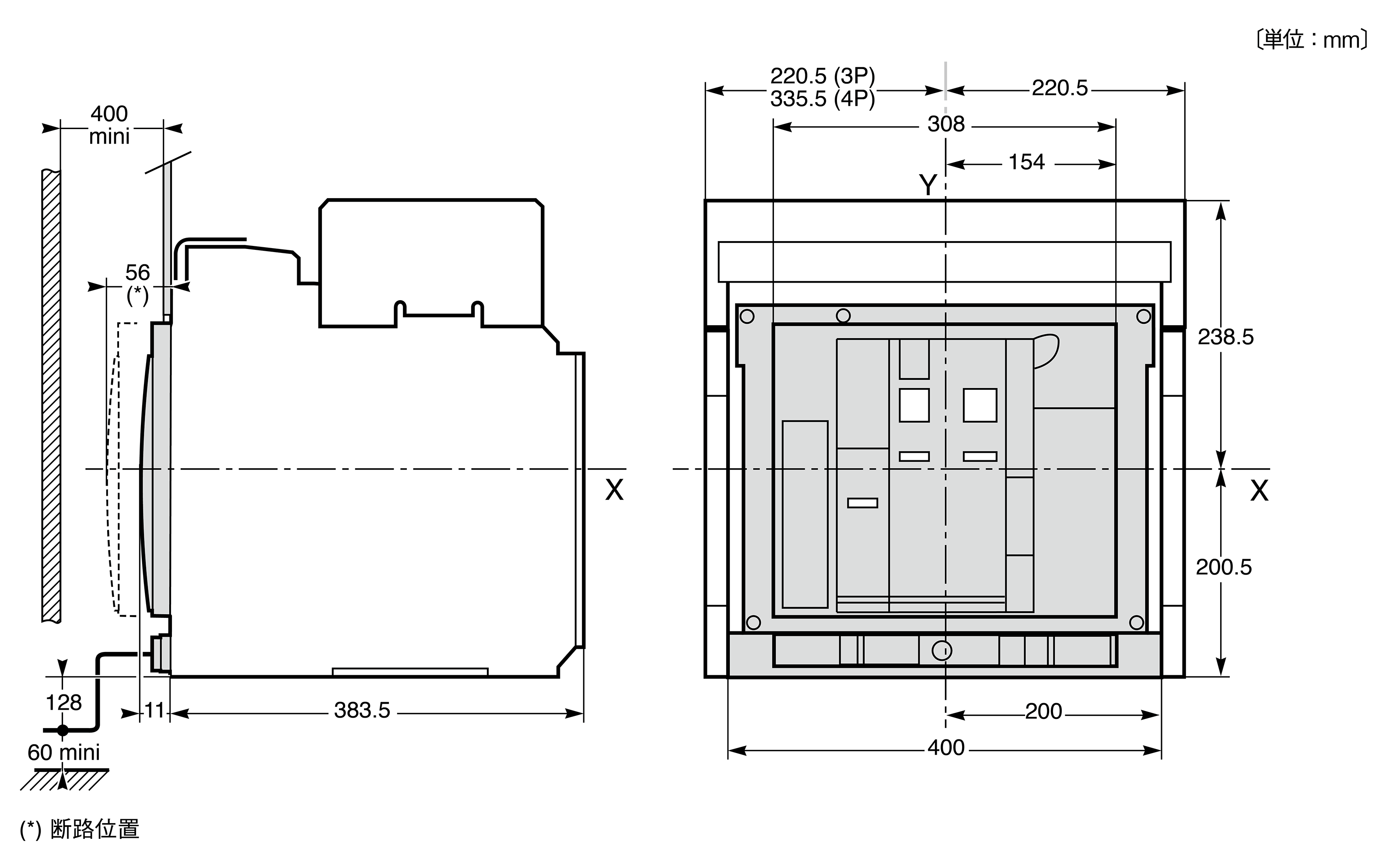

NW08~NW32 引出形 3極、4極

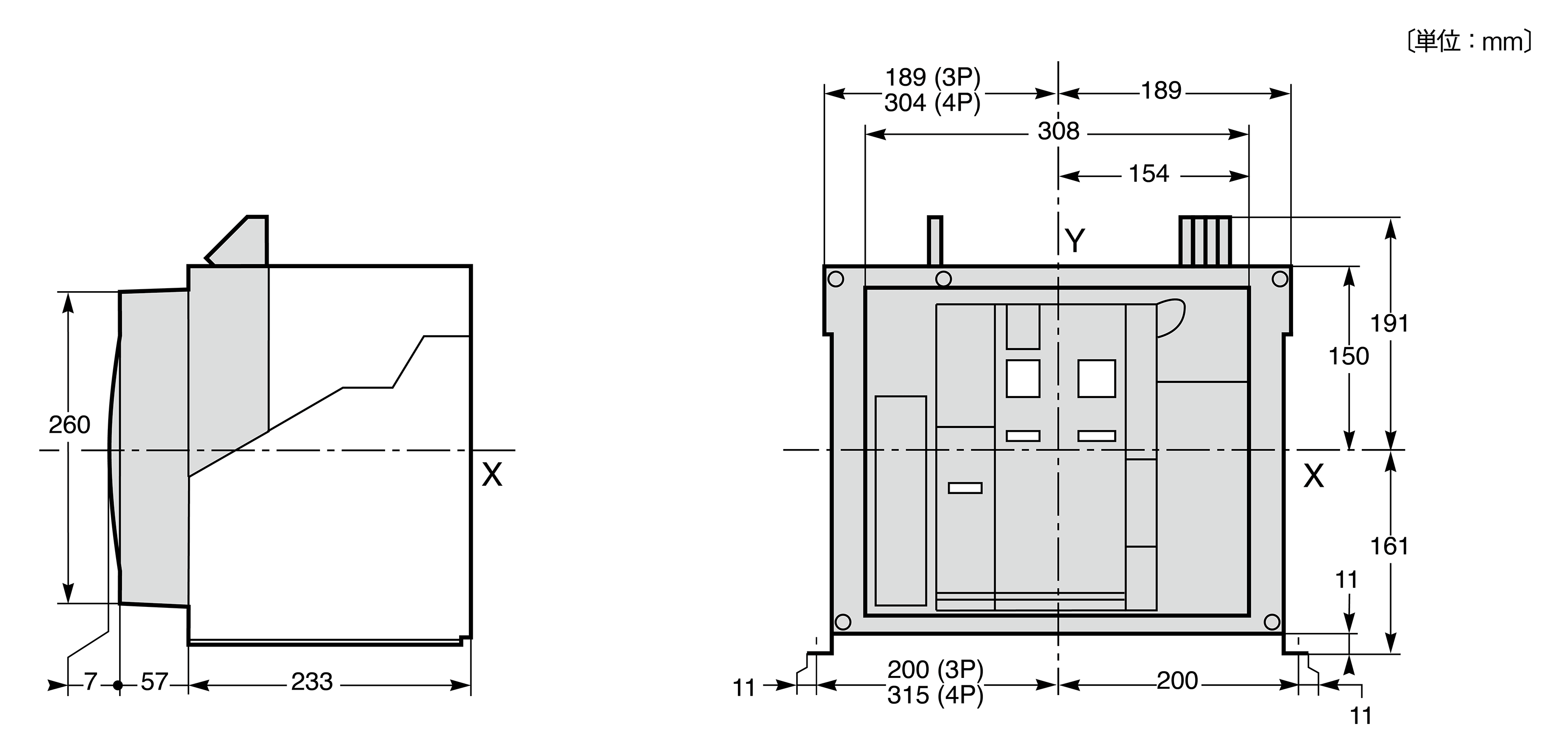

NW40 固定形 3極、4極

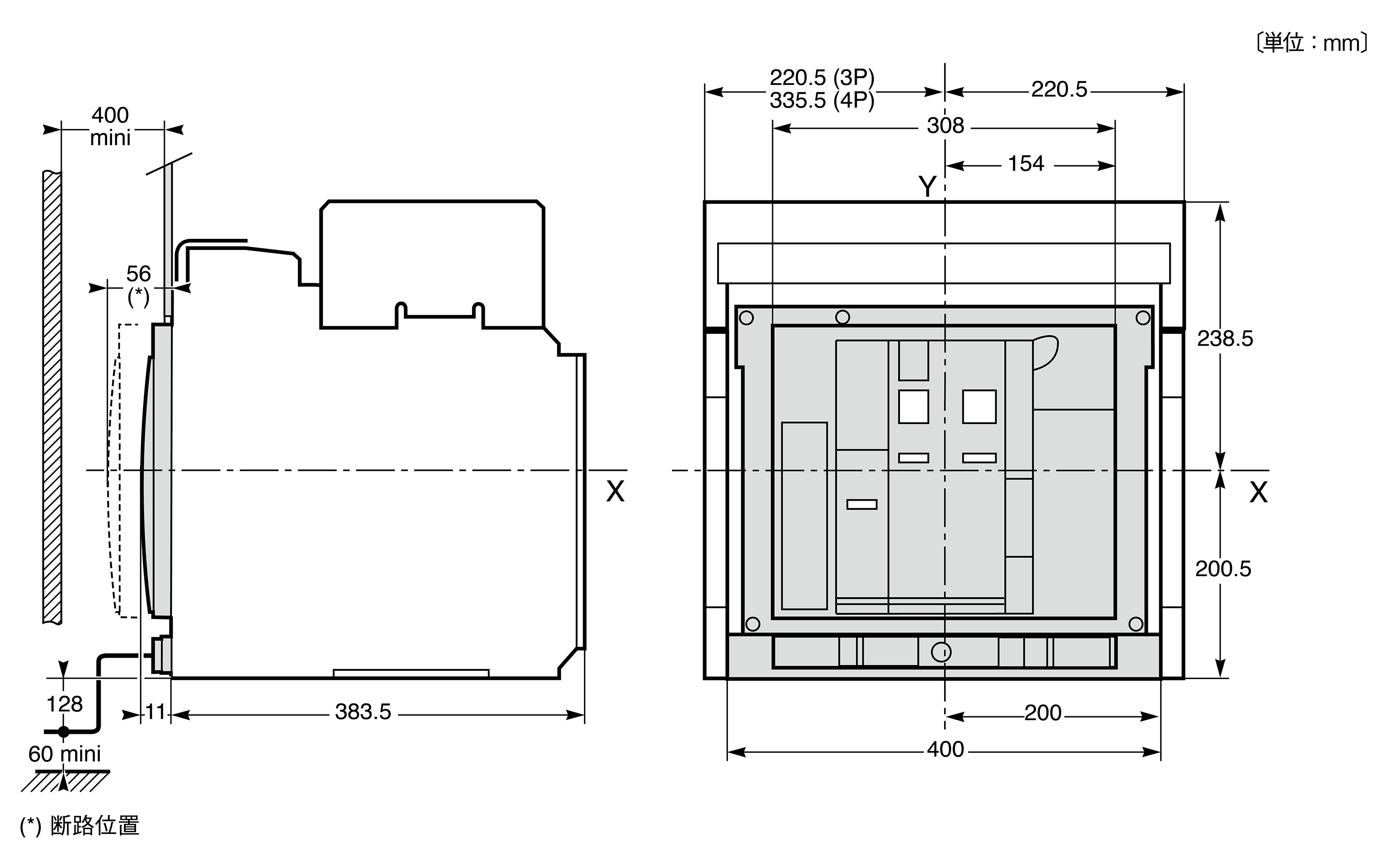

NW40 引出形 3極、4極

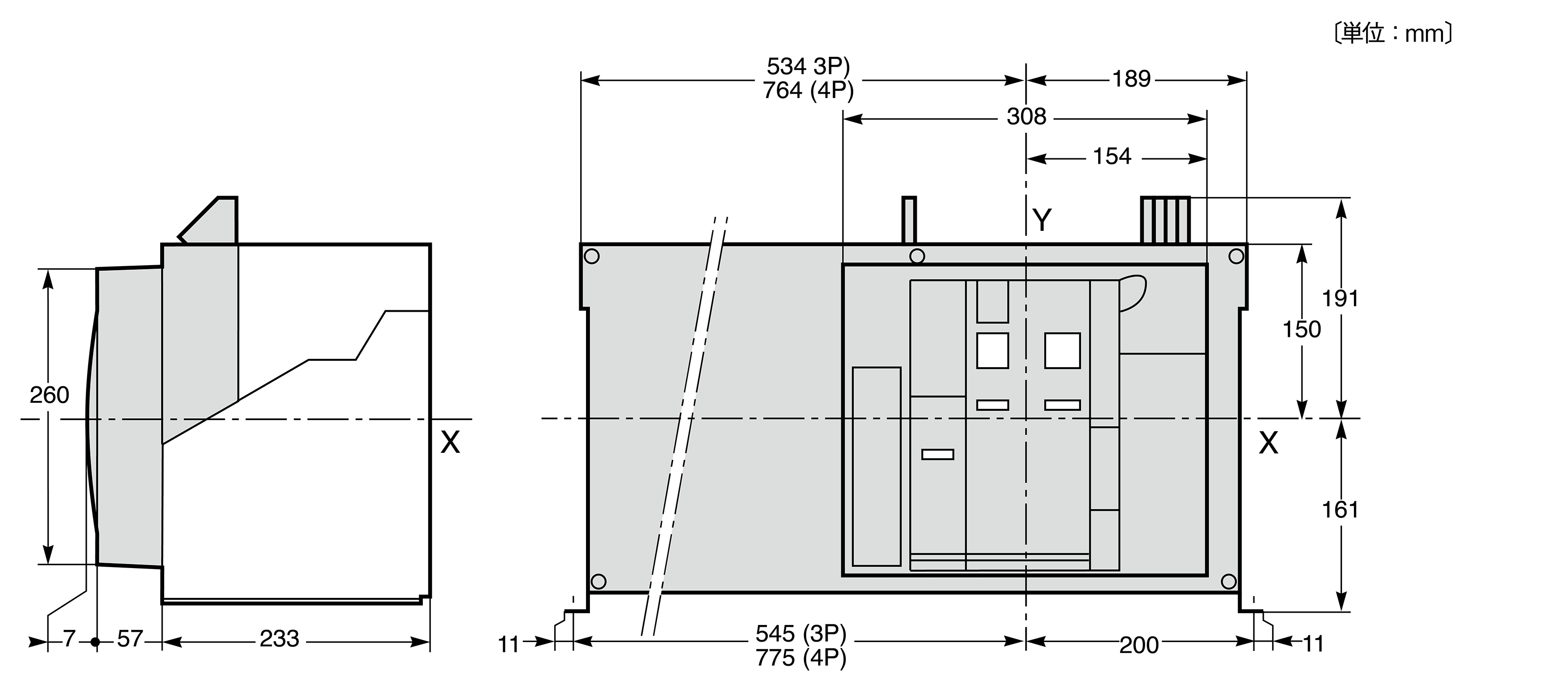

NW40b~NW63 固定形 3極、4極

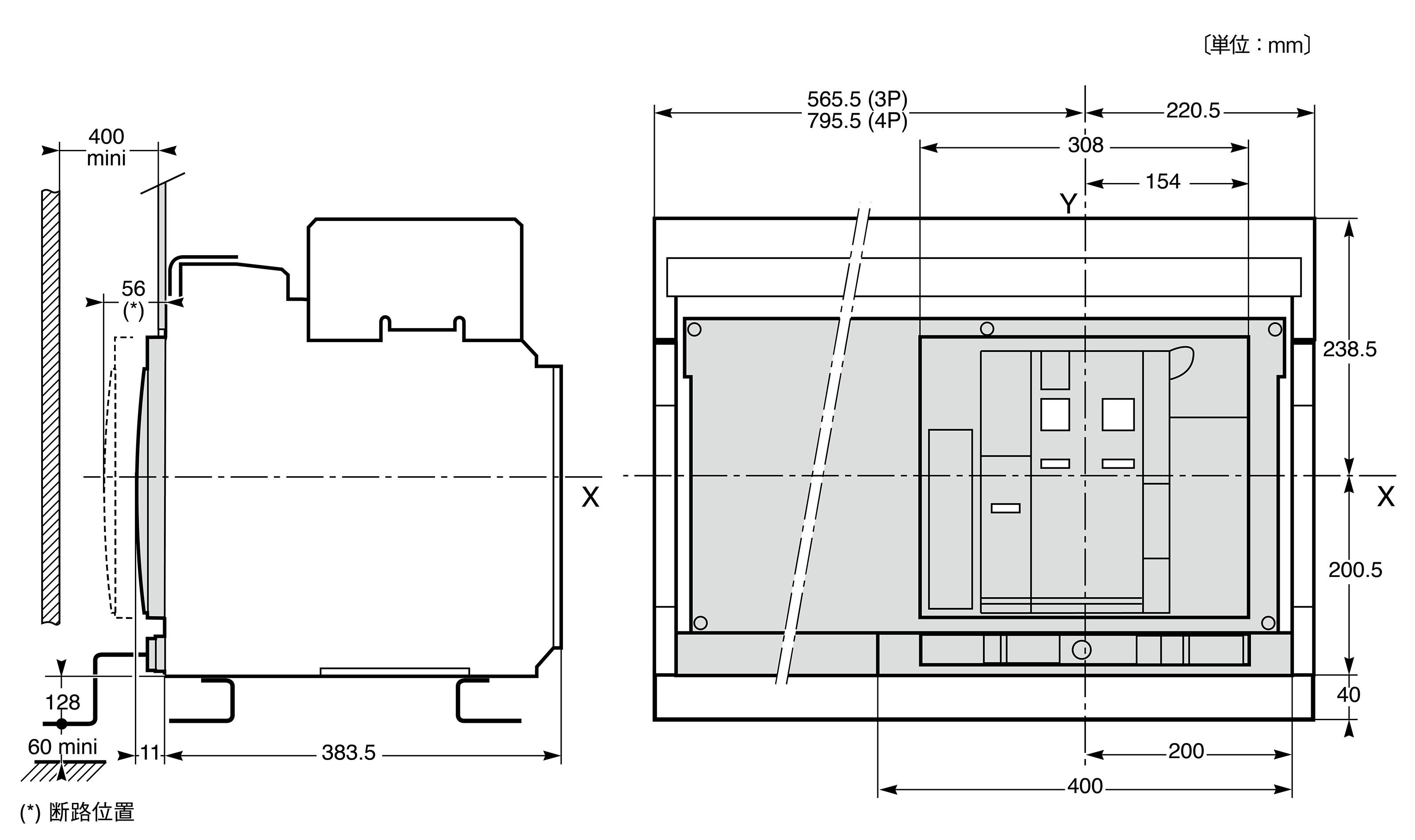

NW40b~NW63 引出形 3極、4極

形式説明

PRODUCT SELECTOR

プロダクトセレクターでは、詳細な仕様やキーワードから
目的の製品・形式をお探しいただけます。

※ Feメンバーシッププレミアム会員のご登録が必要となります。

PRODUCT SELECTORで
製品・形式を探す

Fe Library

会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。

※ Feメンバーシッププレミアム会員のご登録が必要となります。

資料等をダウンロードする
