直流専用 Masterpact NW DCシリーズ
最大使用電圧DC900Vで85kAの遮断性能を有するDC専用の気中遮断器です。
最大使用電圧DC900Vで85kAの遮断性能を有するDC専用の気中遮断器
- ・1000~4000Aフレームまで1つの遮断器機種フレームで1000Aから4000Aをカバー。
- ・3、4極品を用意し、接地状況(負極接地・中間接地・非接地)、使用電圧状況にあわせて適正な機種選択が可能。
- ・DC900Vで85kA(Hタイプ)の遮断保護が可能。
- ・1000~4000Aフレームまでの開閉器タイプも準備。
- ・交流品と同じ外形寸法、同じ付属品が使用可能。
直流専用 Masterpact NW DCシリーズ
選定表
形式 | NW10-20-40NDC | NW10-20-40HDC | ||||
---|---|---|---|---|---|---|
最大定格使用電圧 (V) | 500 | 500 | 750 | 900 | ||
定格遮断 容量 |
L/R ≦ 5ms | 85kA | 100kA | 85kA | 85kA | |
L/R ≦ 15ms | 35kA | 85kA | 50kA | 35kA | ||
L/R ≦ 30ms | 25kA | 50kA | 50kA | 25kA | ||
非接地 最も厳しいのは AとDの事故が 同時に起こった場合 |
バージョンD | |||||
バージョンC | ||||||
中間接地 最も厳しいのは AまたはCの事故 |
||||||
負極接地 最も厳しいのは Aの事故 |
バージョンE |
※ 図は正面から見た場合を示します。極性にご注意ください。
定格表
形式 | NW10 | NW20 | NW40 | ||||||
---|---|---|---|---|---|---|---|---|---|
極数 | 3(バージョンC、D) 4(バージョンE) |
||||||||
定格絶縁電圧(V) | Ui | 1000 | |||||||
定格インパルス 耐電圧(kV) |
Uimp | 12 | |||||||
最大定格使用 電圧(V) |
Ue | 500/900 | |||||||
汚染度 | IEC60664-1 | 4 | |||||||
断路機能 適合性 |
IEC60947-2 | ■ | |||||||
遮断容量形式 | IEC60947-2 | N | H | N | H | N | H | ||
定格電流 In | 40℃ | IEC60947-2 | 1000 | 1000 | 2000 | 2000 | 4000 | 4000 | |
遮断性能 IEC60947-2 |
定格限界遮断 容量 Icu 定格使用遮断 容量 Ics (kA rms) |
L/R ≦ 5ms | DC500V | 85 | 100 | 85 | 100 | 85 | 100 |
DC750V | - | 85 | - | 85 | - | 85 | |||
DC900V | - | 85 | - | 85 | - | 85 | |||
L/R ≦ 15ms | DC500V | 35 | 85 | 35 | 85 | 35 | 85 | ||
DC750V | - | 50 | - | 50 | - | 50 | |||
DC900V | - | 35 | - | 35 | - | 35 | |||
L/R ≦ 30ms | DC500V | 25 | 50 | 25 | 50 | 25 | 50 | ||
DC750V | - | 50 | - | 50 | - | 50 | |||
DC900V | - | 25 | - | 25 | - | 25 | |||
定格投入 容量 Icm |
(kA ピーク) | 1 | |||||||
定格短時間電流 | (kA rms) | Icw | 1s | 50 | 85 | 50 | 85 | 50 | 85 |
全遮断時間 | (ms) | 30 ~ 75 | |||||||
投入時間 | (ms) | <70 | |||||||
耐久性 (CO サイクル ×1000) |
機械的 | 保守有 | 20 | ||||||
保守無 | 10 | ||||||||
電気的 | 保守無 | DC500V In にて | 8.5 | 8.5 | 5 | 5 | 2 | 2 | |
DC900V In にて | - | 2 | - | 2 | - | 1 | |||
接続 | 裏面接続 | 固定形、引出形 | 垂直/ 水平 | ■ /■ | ■/■ | ■/■ | ■/■ | ■/- | ■ /- |
外形寸法(mm) 高さ(H)× 幅(W)× 奥行(D) シリーズ接続キット含む |
引出形、裏面接続 | 3P | 439×441×494 | 439×441×594 | |||||
4P | 439×556×494 | 439×556×594 | |||||||
固定形、裏面接続 | 3P | 352×422×427 | 352×422×527 | ||||||
4P | 352×537×427 | 352×537×527 | |||||||
概略質量(kg) | 引出形 | 3P | 90 ~ 116 | ||||||
4P | 125 ~ 146 | ||||||||
固定形 | 3P | 60 ~ 86 | |||||||
4P | 85 ~ 106 | ||||||||
開閉器(無保護) 形式 | IEC60947-3 | HA | HA | HA | |||||
定格投入容量 | (kA ピーク) | Icm | - | 85 | - | 85 | - | 85 | |
定格短時間電流 | (kA rms) | Icw | 1s | - | 85 | - | 85 | - | 85 |
※ 付属装置はAC690Vまでの標準NWマスターパクトと共通です。
NW10□DC、NW20□DC

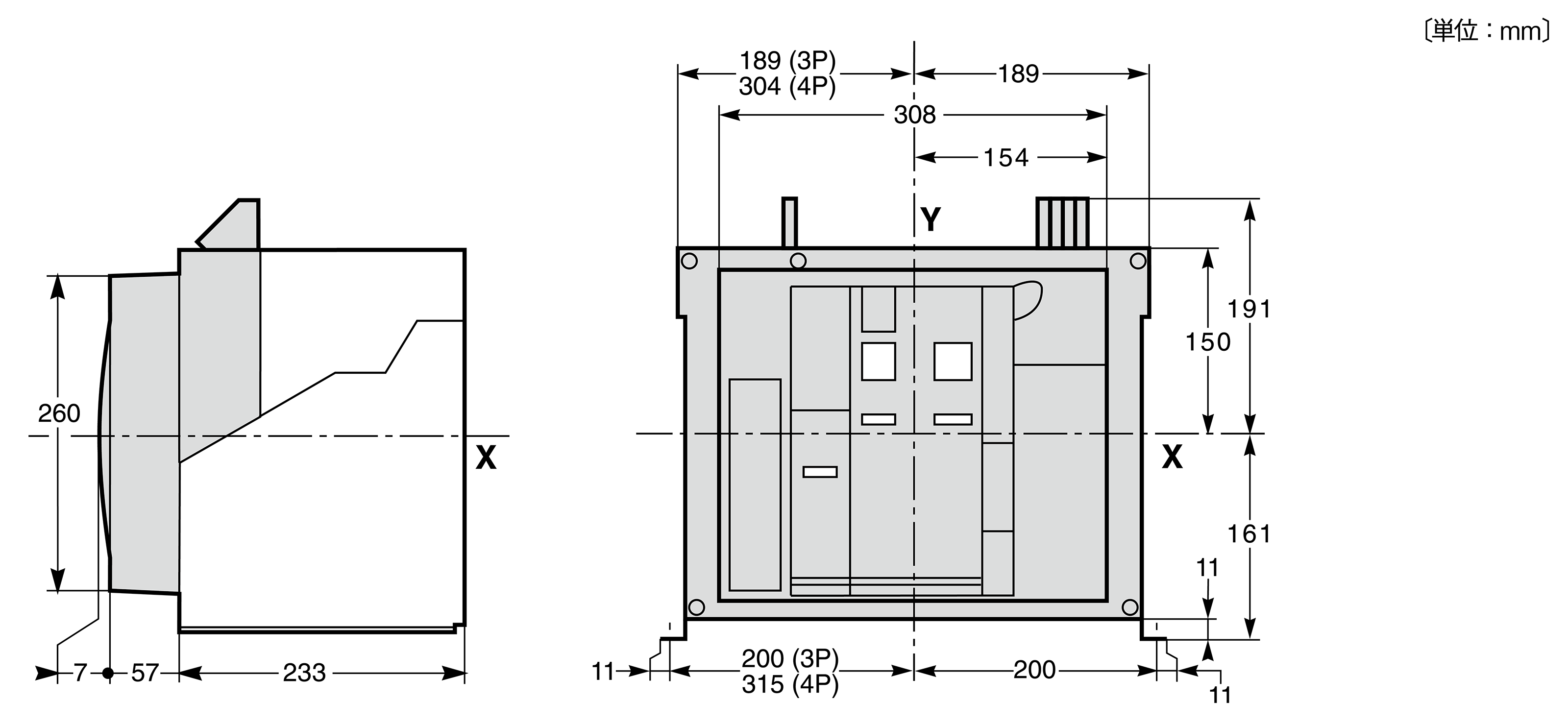

固定形 3極、4極

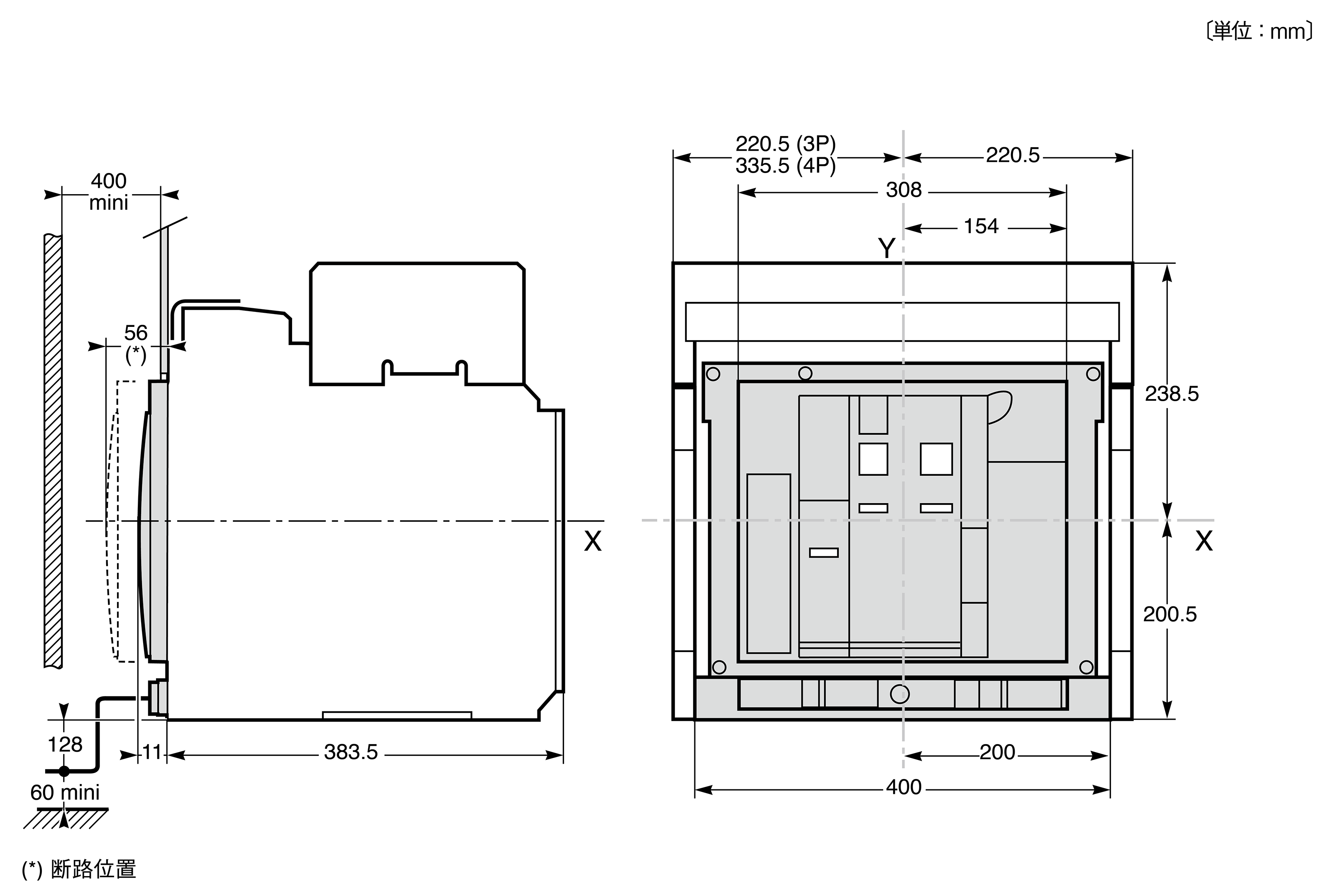

引出形 3極、4極
NW40□DC
固定形 3極、4極
引出形 3極、4極

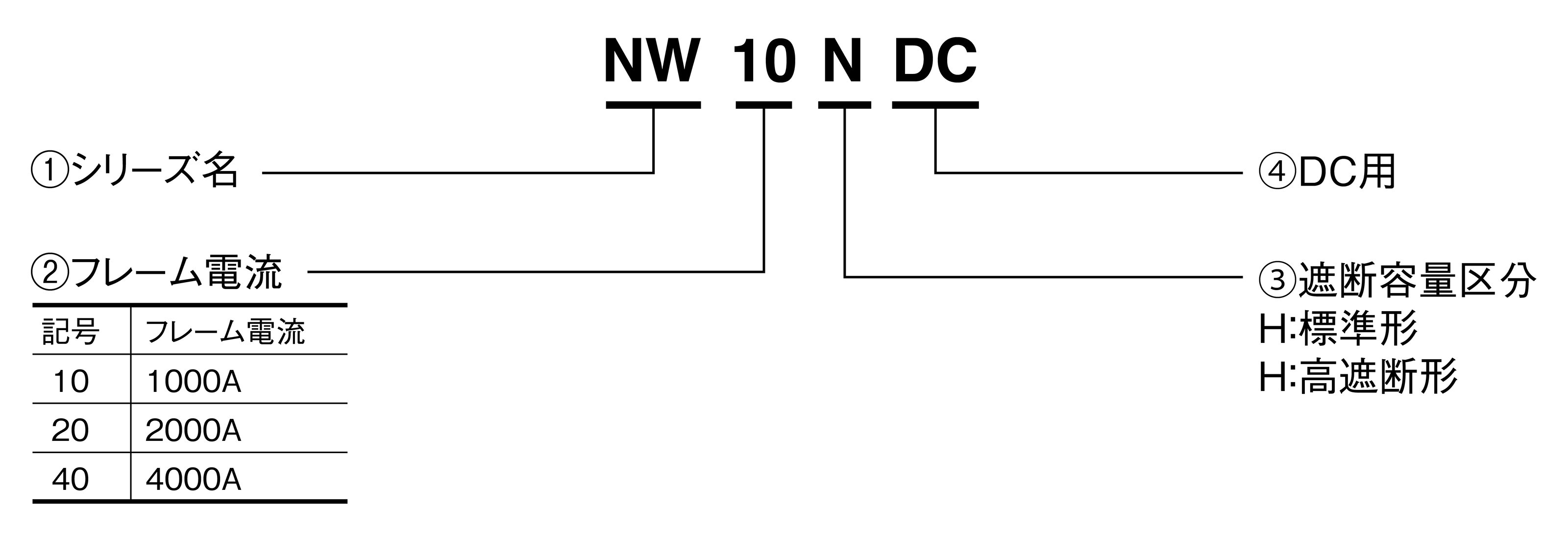

形式説明
