G-TWINシリーズ 単３中性線欠相保護用BW250EAN-3P 新旧製品比較
フリーワードから探す
| 新旧比較 | 現行品 | 1世代前 | 2世代前 | |
|---|---|---|---|---|
| 形式 | BW250EAN-3P | EA203NC | EA203NB | |
| 定格電流値【A】 | 125,150,175,200,225,250 | 125,150,175,200,225 | 125,150,175,200,225 | |
| 遮断容量 Icu/Ics【kA】 JIS |
AC500V | - | - | - |
| AC440/415/ 400/380V |
- | - | - | |
| AC230V | 35/-(単相3線式AC100/200V) | 35/-(単相3線式AC100/200V) | 30/-(単相3線式AC100/200V) | |
| DC250V | - | - | - | |
外形寸法[mm]
 |
a | 105 | 105 | 105 |
| b | 165 | 165 | 165 | |
| c | 68 | 60 | 60 | |
| d | 95 | 84 | 84 | |

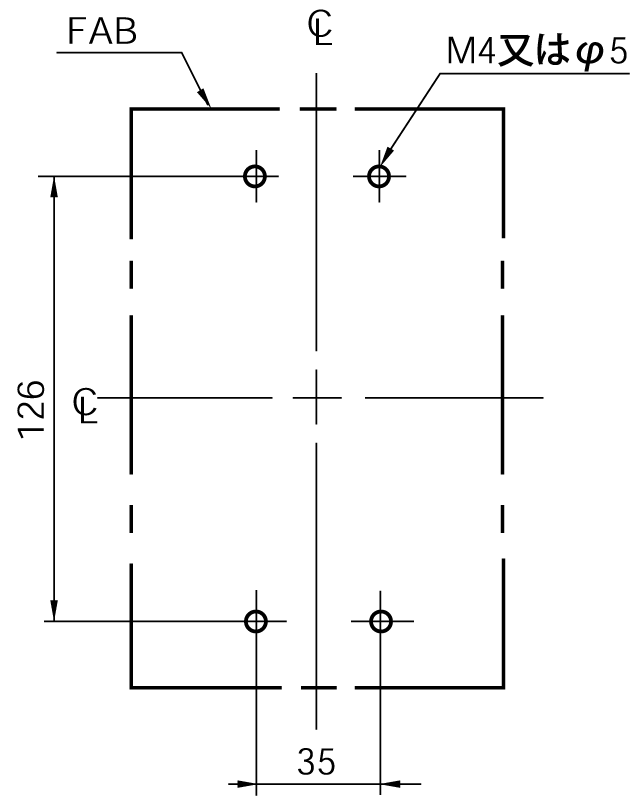

| 取付穴寸法 |  |
 |
 |
|
| 主回路 | 端子ねじ | 六角穴付ボルト:M8×16 | 六角穴付ボルト:M8×20 | 六角穴付ボルト:M8×20 |
| 適合圧着端子 | R22~60-8,CB100-8,CB150-8 | R14~60-8,CB100,150-8 | R14~60-8,CB100,150-8 | |
| 電気特性曲線 |
|
|
|
|
| カタログページ | D3-55 | DC11:C2-34 | DC9:C8-111 | |
