オートブレーカ・漏電遮断器漏電保護リレー BRR・EL・RRDシリーズ
BRR・EL・RRDシリーズ
漏電を検出して、接点出力します。
ZCT一体形と分離形をラインアップしています。
![](/products/low_voltage_circuit_breaker/brr_el_rrd/img/brr_el_rrd-01.png)
![一体形・分離形をラインアップ](/products/low_voltage_circuit_breaker/brr_el_rrd/img/brr_el_rrd-02.png)

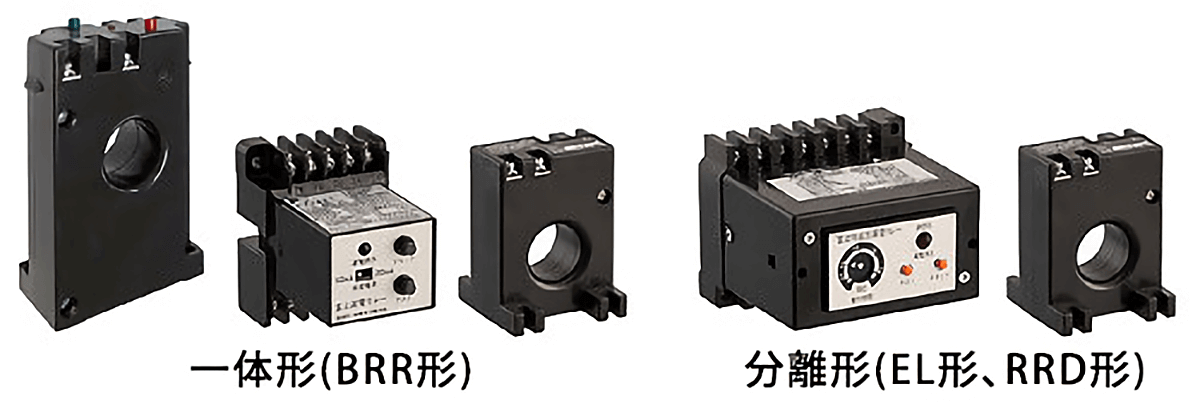

一体形・分離形をラインアップ
漏電を検出して警報出力のみ行う漏電保護リレーです。
最大定格3000Aまでラインアップしています。
水処理施設などの漏電監視やブレーカと組み合わせて大電流回路の地絡遮断装置として適用できます。
漏電保護リレー BRR形
形式 | BRR01N | BRR09N | BRR11N | BRR19N | BRR21N | BRR29N | BRR22N | BRR25N |
---|---|---|---|---|---|---|---|---|
貫通穴 | φ10 | φ25 | φ40 | |||||
電気方式 | 1φ2W、1φ3W、3φ3W、3φ4W、接地線 (注1) | |||||||
定格主回路電圧(V) 50/60Hz |
max. 600 | |||||||
制御電圧(V) 50/60Hz |
100/110 200/220 |
100/110 200/220 |
100/110 200/220 415 |
|||||
定格感度電流(mA) | 30 | 100 | 30 | 100 | 30 | 100 | 200 | 500 |
定格不動作電流(mA) | 15 | 50 | 15 | 50 | 15 | 50 | 100 | 250 |
動作時間(s) | 0.1以内 | 0.1以内 | 0.1以内 | |||||
漏電検出方式 | 電子式・電流動作形 | |||||||
漏電表示方式 | 電気式(LED表示) | - | ||||||
接点保持方式 | 電気式保持 | |||||||
リセット方式 | リセットボタンを押す。または制御電源OFF。 | |||||||
消費電力(VA) | 0.5(動作時2) | |||||||
製品質量(kg) | 0.12 | 0.2 | 0.52 |
(注1) 本表の接地線とはB種接地線を示すもので、C種、D種(機器)接地線は、貫通させないでください。
フレームサイズ(AF) | 400 |
---|
形式 | BRR42H | BRR45H | |||
---|---|---|---|---|---|
極数 | 2 | 3 | 4 | ||
電気方式 | 1φ2W、1φ3W、3φ3W、3φ4W | ||||
定格主回路電圧(V) 50/60Hz |
max. 600 | ||||
制御電圧(V) 50/60Hz |
100/110、200/220、415 | ||||
定格電流(A) | 400 | ||||
定格感度電流(mA) | 200 | 500 | |||
定格不動作電流(mA) | 100 | 250 | |||
動作時間(s) | 0.1以内 | ||||
漏電検出方式 | 電子式・電流動作形 | ||||
接点保持方式 | 電気式保持 | ||||
リセット方式 | リセットボタンを押す。または制御電源OFF | ||||
消費電力(VA) | 0.5(動作時2) | ||||
製品質量(kg) | 3.0 | 3.3 | 3.6 |
定格制御電圧 | 使用可能電圧範囲 |
---|---|
110/110V | 80~121V |
200/220V | 160~242V |
415V | 330~460V |
形式 | BRR01N BRR09N | BRR11N BRR19N | BRR21N、BRR22N BRR29N、BRR25N | BRR42H BRR45H | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
内蔵接点 | 接点構成 | 1a (注1) | 1c | 1c | |||||||||
連続通電 電流 | 3A | 5A | |||||||||||
投入電流(L負荷) | 10A(AC200V) | 10A(AC200V) | |||||||||||
遮断電流 | 力率 | COSφ=1 | COSφ= 0.3~0.4 | 力率 | COSφ=1 | COSφ= 0.3~0.4 L/R0.007 | |||||||
電圧 | 電圧 | ||||||||||||
AC200V | 3A | 1A | AC415V | 3A | 2.5A | ||||||||
AC100V | 3A | 1A | AC200V | 5A | 5A | ||||||||
AC100V | 5A | 5A | |||||||||||
DC24V | 5A | 2A | |||||||||||
(注) 内蔵接点をAC415Vで使用する場合は 制御電圧AC415Vの製品を使用してください。 |
(注1) 1b接点および1c接点(リード線引出し)も製作できます。
1b接点は形式末尾に“b”、1c接点は形式末尾に“c”と指定してください。
漏電保護リレー EL形(貫通形)
基本形式 | EL25P0 | EL40P0 | EL60P0 | EL90P0 | EL120P0 |
---|
電気方式 | 1φ2W、1φ3W、3φ3W、3φ4W、接地線 (注1) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
貫通穴径(mmφ) | 25 | 40 | 60 | 90 | 120 | ||||||||
定格主回路電圧(V) 50/60Hz |
max. 600 | ||||||||||||
制御電圧(V) 50/60Hz |
100/200切替(端子の接続換えによる)、415 | ||||||||||||
高速 | 定格感度電流(mA) | 30、100/200、200/500 500/1000切替 |
100/200、200/500 500/1000切替 |
||||||||||
定格不動作電流 | 定格感度電流の50% | ||||||||||||
動作時間(s) | 0.1以内 | ||||||||||||
時延 | 定格感度電流(mA) | 100/200、200/500 500/1000切替 |
|||||||||||
定格不動作電流 | 定格感度電流の50% | ||||||||||||
動作時間(s) | 0.3、0.8±50% | ||||||||||||
漏電検出方式 | 電子式・電流動作形 | ||||||||||||
漏電表示方式 | 電気式(LED表示) | ||||||||||||
接点保持方式 | 電気式保持 | ||||||||||||
リセット方式 | リセットボタンを押す。または制御電源を一度OFFにする。 | ||||||||||||
消費電力〔VA〕 | 0.5(動作時2) | ||||||||||||
接点容量 | 接点構成1c (AC415V品は1a) 連続通電電流 AC100/200V-5A AC415V-3A 遮断電流は右表の通りです。 |
AC415V品 | AC100/200V品 | ||||||||||
COSφ=1 | COSφ=0.3~0.4 | COSφ=1 | COSφ=0.3~0.4 | ||||||||||
AC415V | 3A | 2A | - | - | |||||||||
AC200V | 3A | 3A | 5A | 3A | |||||||||
AC100V | 3A | 3A | 5A | 3A | |||||||||
DC24V | 3A | 2A | 5A | 3A | |||||||||
製品質量〔kg〕 | リレー部 | 0.15 | |||||||||||
ZCT部 | 0.15 | 0.7 | 1.3 | 2.1 | 6.5 |
定格制御電圧 | 使用可能電圧範囲 |
---|---|
100V | 80~121V |
200V | 160~242V |
415V | 330~460V |
(注1) 本表の接地線とはB種接地線を示すものです。C種、D種(機器)接地線は貫通させないでください。
漏電保護リレー RRD形(貫通形)
形式 | RRD25P0 | RRD40P0 | RRD60P0 | RRD90P0 | RRD120P0 |
---|
電気方式 | 1φ2W、1φ3W、3φ3W、3φ4W、接地線(注)
(注)リレー部テストボタンにガードリングを装備した製品も製作します。 |
|||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
定格主回路電圧(V) 50/60Hz |
max. 600 | |||||||||||||||
制御電圧(V) 50/60Hz |
100/110、200/220、415 | |||||||||||||||
零相変流器貫通穴径(mm) | φ25 | φ40 | φ60 | φ90 | φ120 | |||||||||||
定格感度電流(mA) | 100/200切替、200/500切替、500/1000切替 | |||||||||||||||
定格不動作電流 | 定格感度流量の50% | |||||||||||||||
動作時間(s) | 高速形-0.1以内、時延形-0.2~2ダイヤルにより連続可調整 | |||||||||||||||
慣性不動作時間 (時延形のみ)(s) |
動作時間セット値×0.5以上(試験電流10Aの時) | |||||||||||||||
漏電検出方式 | 電子式・電流動作形 | |||||||||||||||
漏電表示方式 | 電気式(LED表示) | |||||||||||||||
接点保持方式 | 電気式保持 | |||||||||||||||
リセット方式 | リセットボタンを押す。または制御電源OFF | |||||||||||||||
消費電力(VA) | 0.5(動作時2) | |||||||||||||||
内蔵接点 | 接点構成 | 2c(ただし415Vの場合は1c) | ||||||||||||||
連続通電電流 | 5A | |||||||||||||||
投入電流 (L負荷) |
10A(AC200V)、6A(AC415V) | |||||||||||||||
遮断電流 | 制御電圧100V/110V、200V/220V | 制御電圧415V | ||||||||||||||
力率 | COSφ=1 | COSφ=0.3~0.4 L/R=0.007 |
力率 | COSφ=1 | COSφ=0.3~0.4 L/R=0.007 |
|||||||||||
電圧 | 電圧 | |||||||||||||||
AC200V | 5A | 3A | AC415V | 3A | 2.5A | |||||||||||
AC100V | 5A | 3A | AC200V | 5A | 3A | |||||||||||
DC24V | 5A | 2A | AC100V | 5A | 3A | |||||||||||
DC24V | 5A | 2A | ||||||||||||||
製品質量(kg) | 0.7 | 1.2 | 1.8 | 2.6 | 7.0 |
定格制御 電圧 |
使用可能 電圧範囲 |
|
---|---|---|
100/110V | 80~121V | |
200/220V | 160~242V | |
415V | 330~460V |
(注) 本表の接地線とはB種接地線を示すものです。C種、D種(機器)接地線は貫通させないでください。
漏電保護リレー RRD形(導体付)
フレームサイズ(A) | 600 | 800 | 1000 | 1200 | 1600 | 2000 | 3000 |
---|
形式 | RRD6AZ□ | RRD8AZ□ | RRD10AZ□ | RRD12AZ□ | RRD16AZ□ | RRD20AZ□ | RRD30AZ□ | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
極数 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | |||
電気方式 | 1φ3W、3φ3W、3φ4W | ||||||||||||||||
定格主回路電圧(V) 50/60Hz |
max. 600 | ||||||||||||||||
制御電圧(V) 50/60Hz |
100/110、200/220、415 | ||||||||||||||||
定格電流(A) | 600 | 800 | 1000 | 1200 | 1600 | 2000 | 3000 | ||||||||||
定格感度電流(mA) | ●高速形-100/200切替、200/500切替、500/1000切替 ●時延形-100/200切替、200/500切替、500/1000切替 |
||||||||||||||||
定格不動作電流〔mA〕 | ●高速形-50/100、100/250、250/500 ●時延形-50/100、100/250、250/500 |
||||||||||||||||
動作時間〔s〕 | ●高速形-0.1以内 ●時延形0.2~2ダイヤルにより連続可調整 |
||||||||||||||||
慣性不動作時間(時延形のみ)〔s〕 | 動作時間セット値×0.5以上(試験電流10Aの時) | ||||||||||||||||
漏電検出方式 | 電子式・電流動作形 | ||||||||||||||||
漏電表示方式 | 電気式(LED表示) | ||||||||||||||||
接点保持方式 | 電気式保持 | ||||||||||||||||
リセット方式 | リセットボタンを押す。または制御電源OFF | ||||||||||||||||
消費電力〔VA〕 | 0.5(動作時2) | ||||||||||||||||
内蔵接点 | 接点構成 | 2c(ただし415Vの場合は1c) | |||||||||||||||
連続通電電流 | 5A | ||||||||||||||||
投入電流〔L負荷〕 | 10A(AC200V)、6A(C415V) | ||||||||||||||||
遮断電流 | 制御電圧100V/110V、200V/220V | 制御電圧415V | |||||||||||||||
力率 | COSφ=1 | COSφ=0.3~0.4 L/R=0.007 |
力率 | COSφ=1 | COSφ=0.3~0.4 L/R=0.007 |
||||||||||||
電圧 | 電圧 | ||||||||||||||||
AC200V | 5A | 3A | AC415V | 3A | 2.5A | ||||||||||||
AC100V | 5A | 3A | AC200V | 5A | 3A | ||||||||||||
DC24V | 5A | 2A | AC100V | 5A | 3A | ||||||||||||
DC24V | 5A | 2A | |||||||||||||||
製品質量(kg) | 8.1 | 12.0 | 9.3 | 14.6 | 12.0 | 16.0 | 15.7 | 25.4 | 31.0 | 36.9 | 31.0 | 36.9 | 69.1 | 80.8 |
BRR形

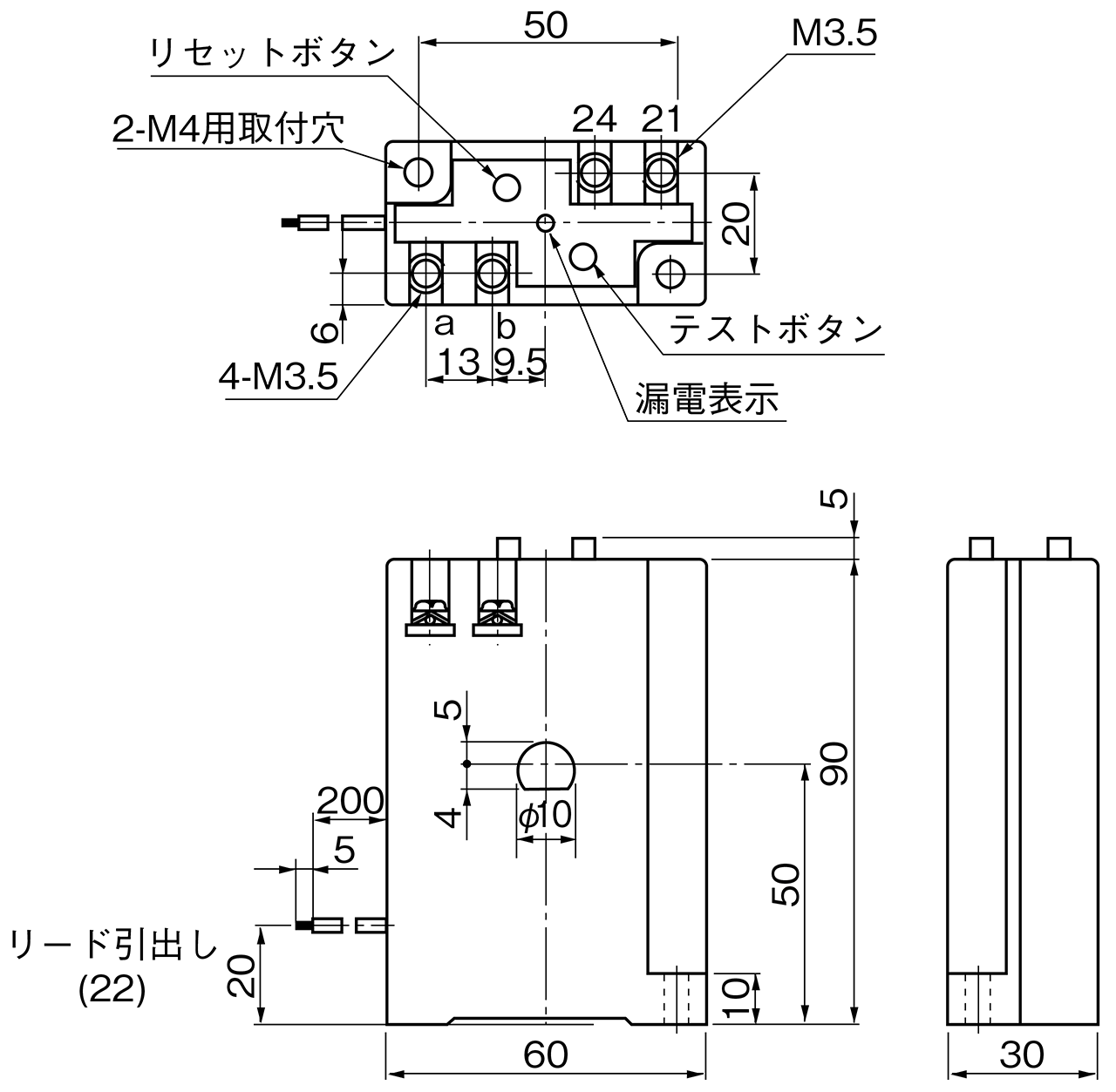

BRRO1N形(ER010BNB) BRRO9N形(ER010BNC)
![](/products/low_voltage_circuit_breaker/brr_el_rrd/img/brr_el_rrd_outline-01.png)

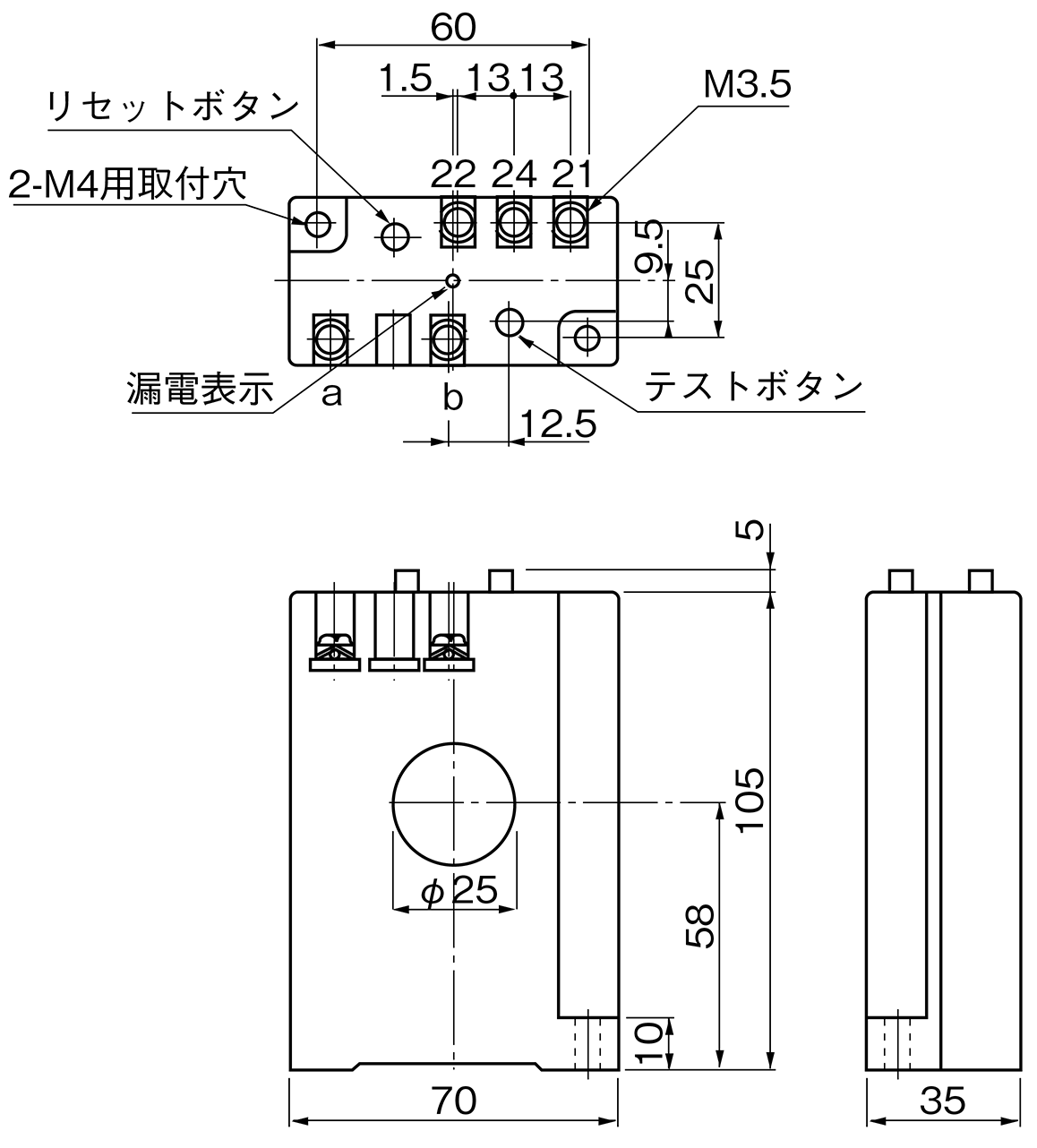

BRR11N形(ER025BNB) BRR19N形(ER025BNC)
![](/products/low_voltage_circuit_breaker/brr_el_rrd/img/brr_el_rrd_outline-01-2.png)

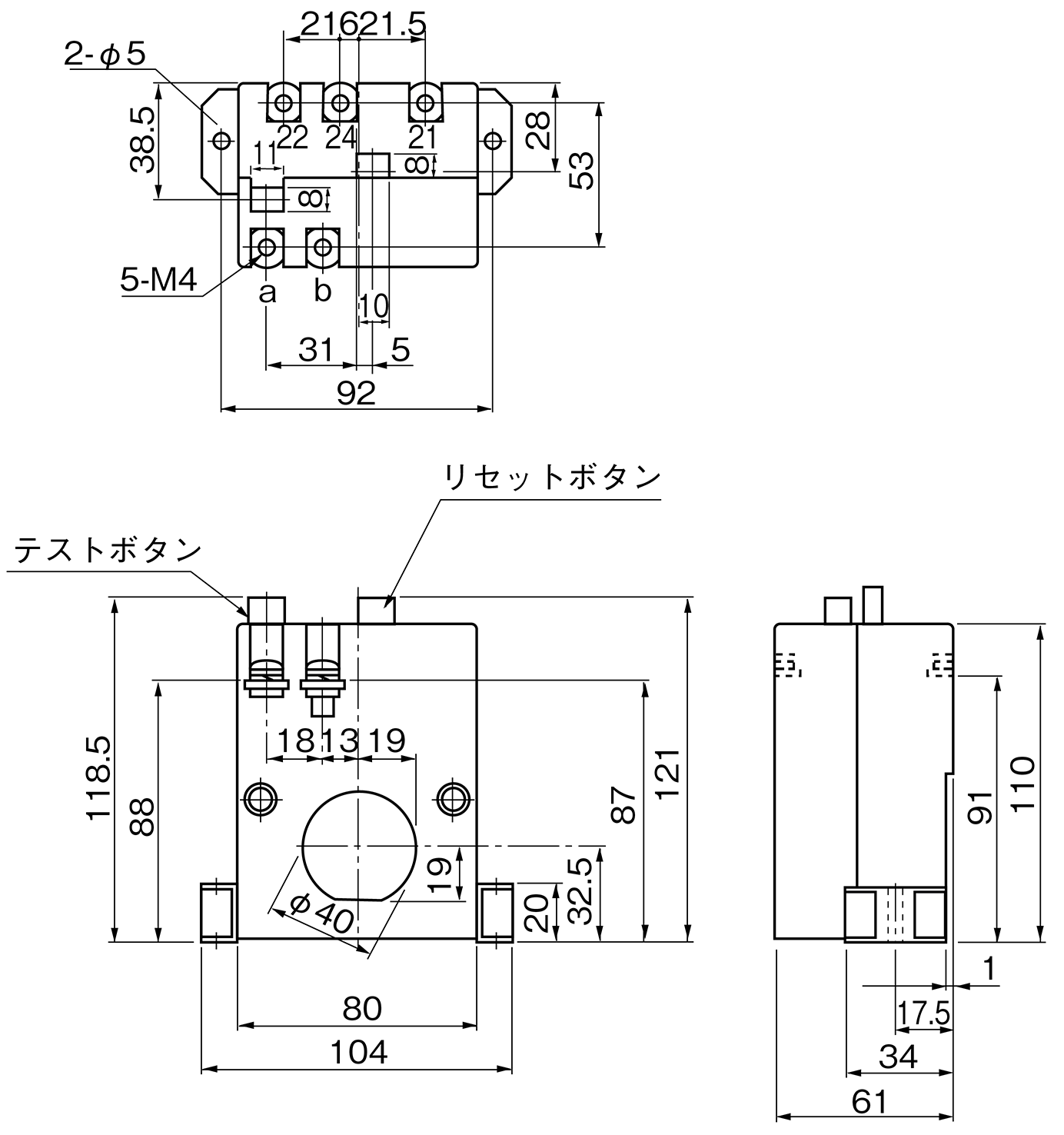

BRR21N形(ER040BNB) BRR29N形(ER040BNC)
BRR22N形(ER040BND) BRR25N形(ER040BNE)
![](/products/low_voltage_circuit_breaker/brr_el_rrd/img/brr_el_rrd_outline-01-3.png)
EL形
![](/products/low_voltage_circuit_breaker/brr_el_rrd/img/brr_el_rrd_outline-02.png)

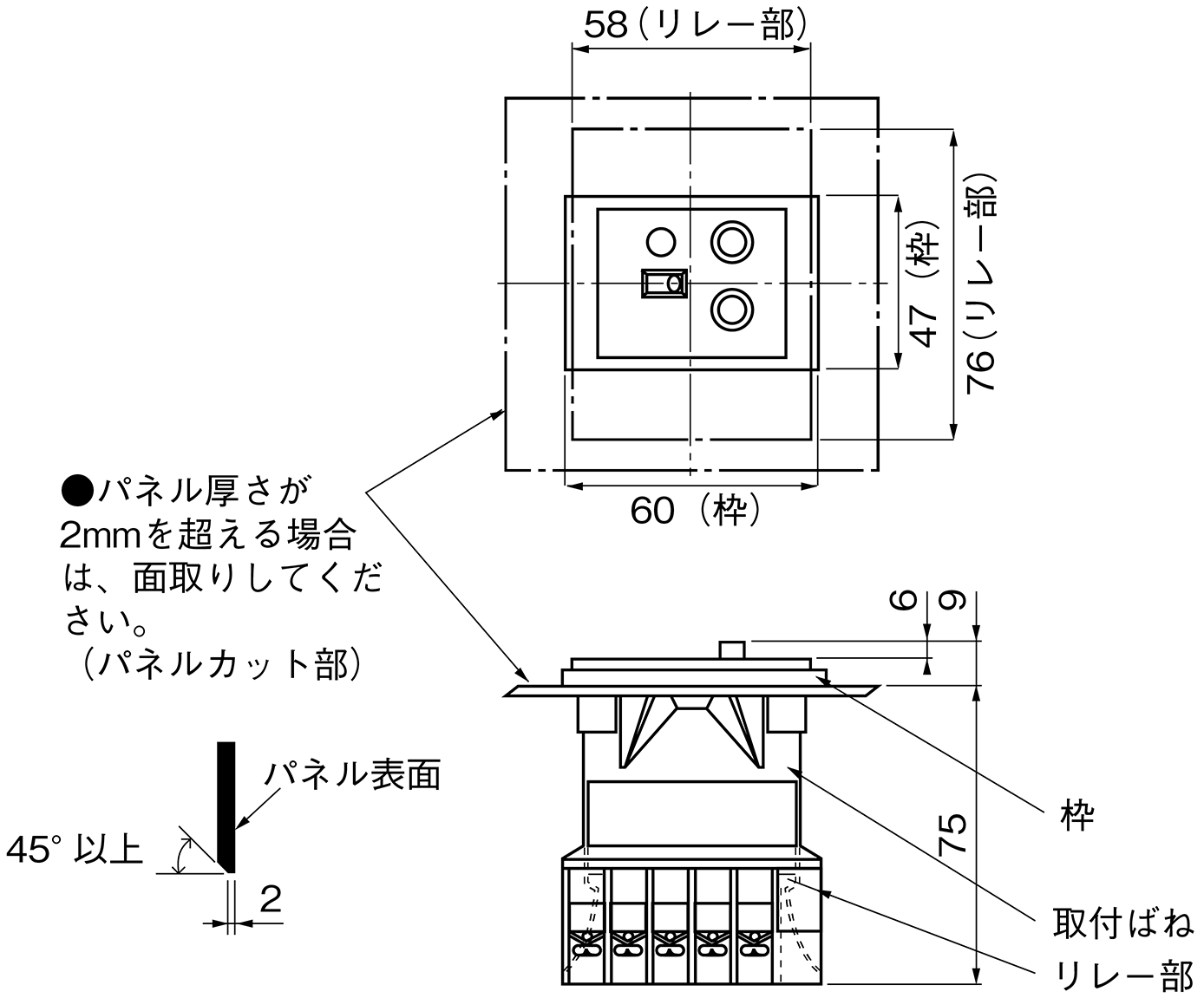

![](/products/low_voltage_circuit_breaker/brr_el_rrd/img/brr_el_rrd_outline-02-2.png)

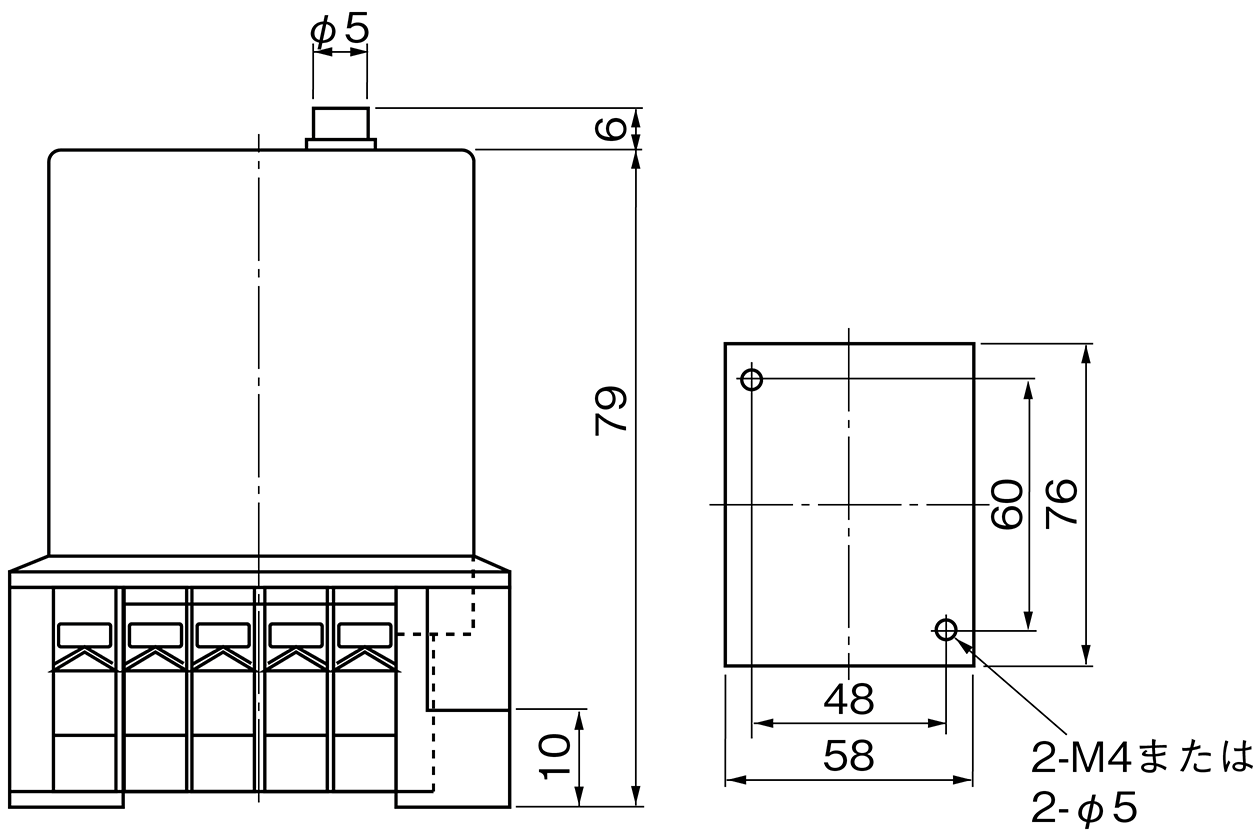

取付寸法
![](/products/low_voltage_circuit_breaker/brr_el_rrd/img/brr_el_rrd_outline-02-3.png)

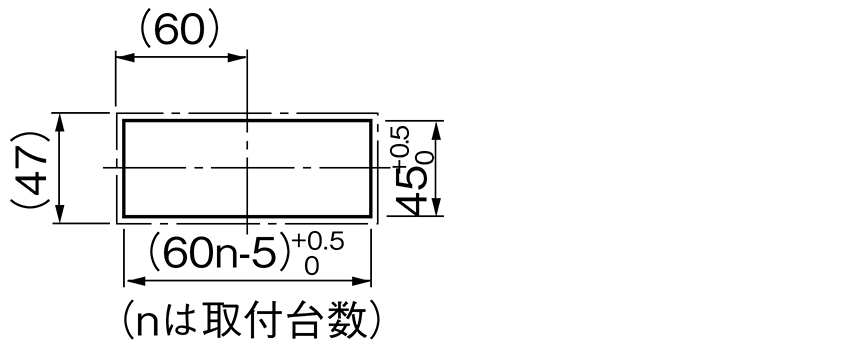

パネルカット寸法
![](/products/low_voltage_circuit_breaker/brr_el_rrd/img/brr_el_rrd_outline-02-4.png)

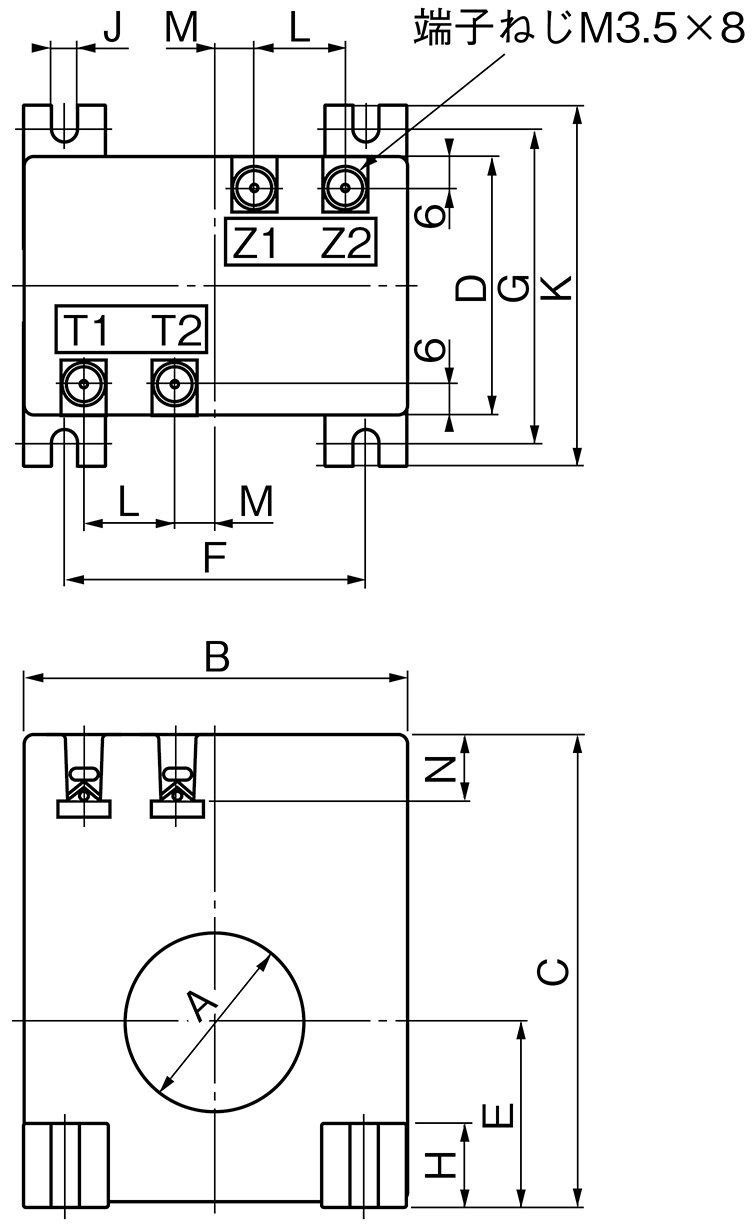

ZCT部
Φ25〜Φ90
![](/products/low_voltage_circuit_breaker/brr_el_rrd/img/brr_el_rrd_outline-02-5.png)

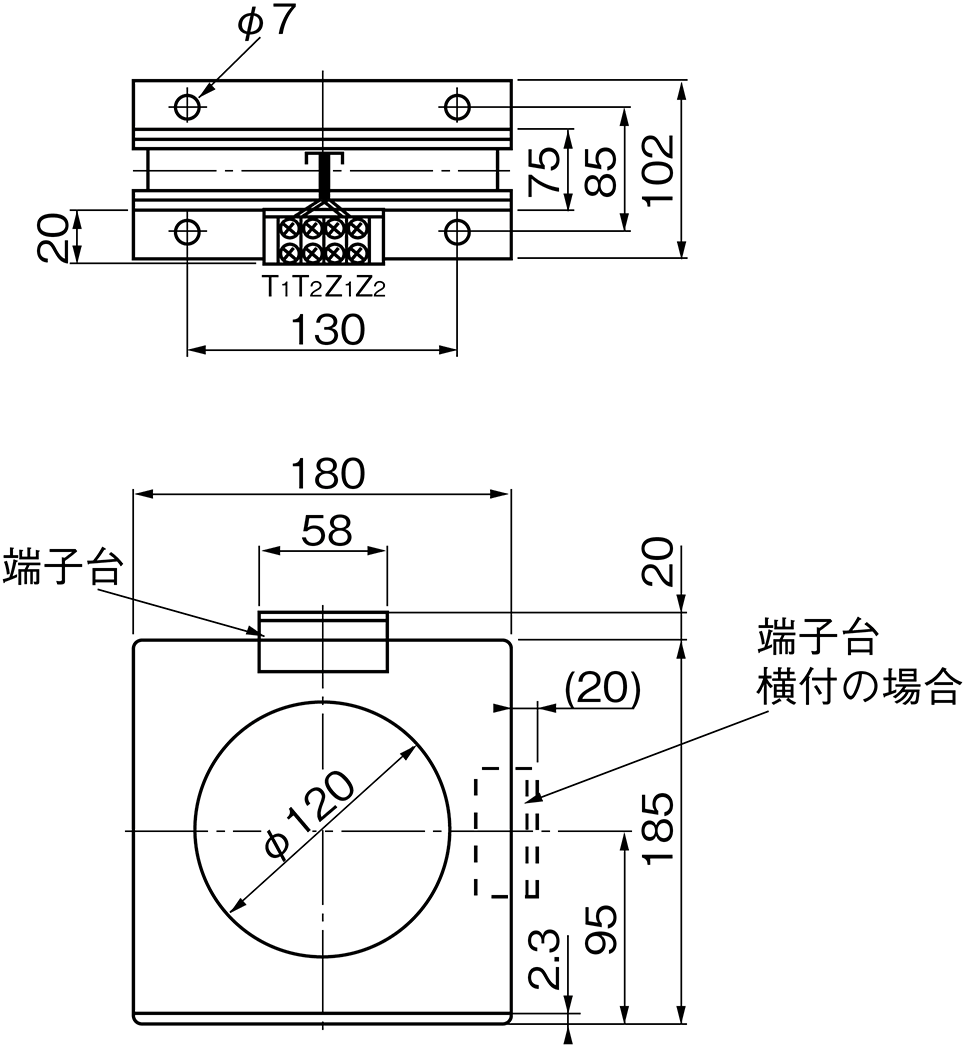

Φ120
![](/products/low_voltage_circuit_breaker/brr_el_rrd/img/brr_el_rrd_outline-02-6.png)

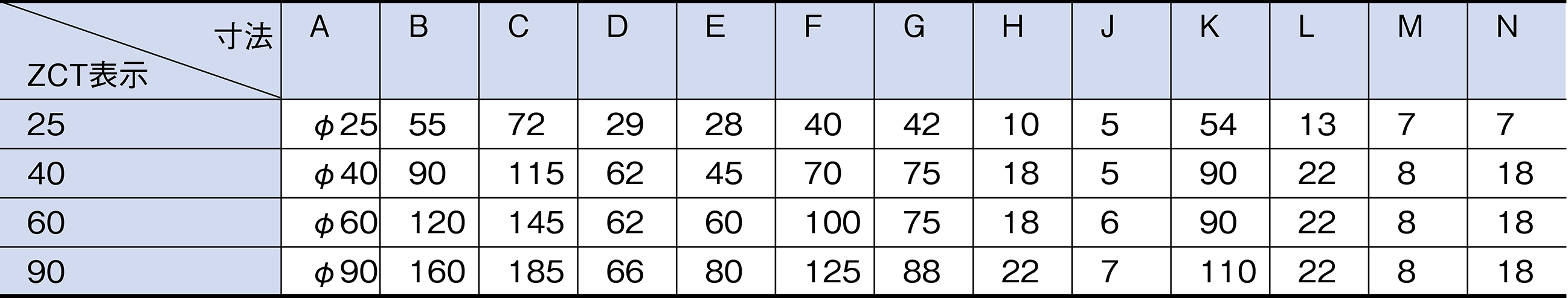

ZCT部寸法表
![](/products/low_voltage_circuit_breaker/brr_el_rrd/img/brr_el_rrd_outline-02-7.png)
RRD形

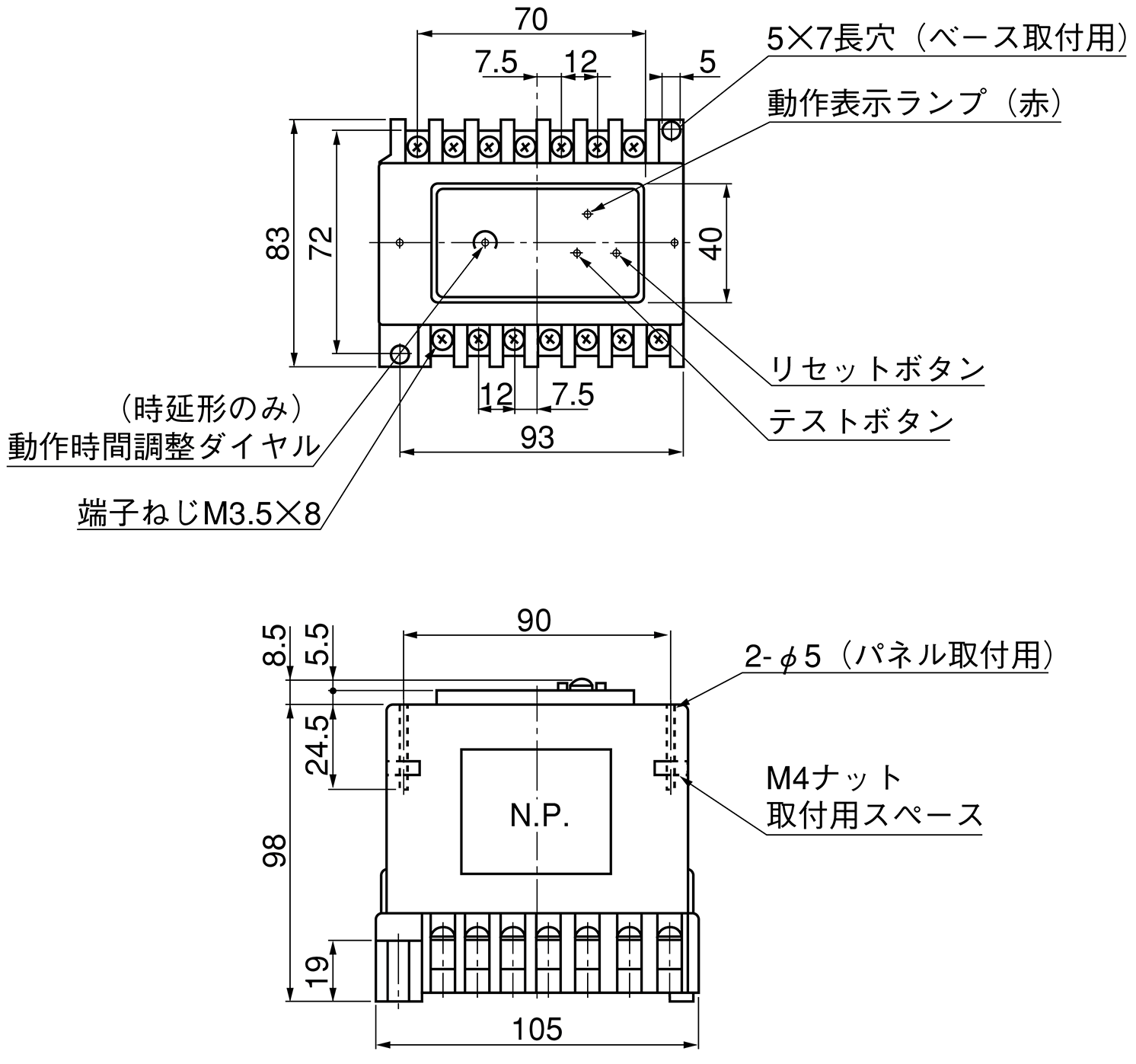

リレー部(RRD形全機種共通)
![](/products/low_voltage_circuit_breaker/brr_el_rrd/img/brr_el_rrd_outline-03.png)

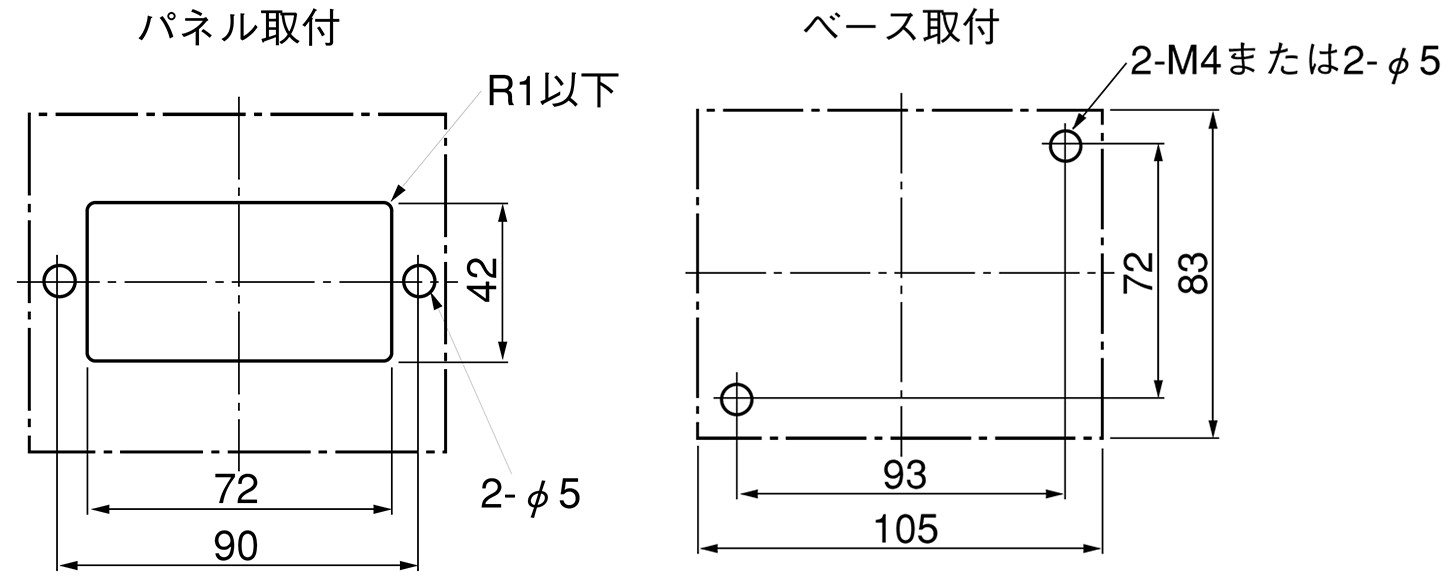

取付寸法
![](/products/low_voltage_circuit_breaker/brr_el_rrd/img/brr_el_rrd_outline-03-2.png)
ZCT部 RRD25P0(ER025EO)〜RRD120P0(ER120EO)
Φ25〜Φ90

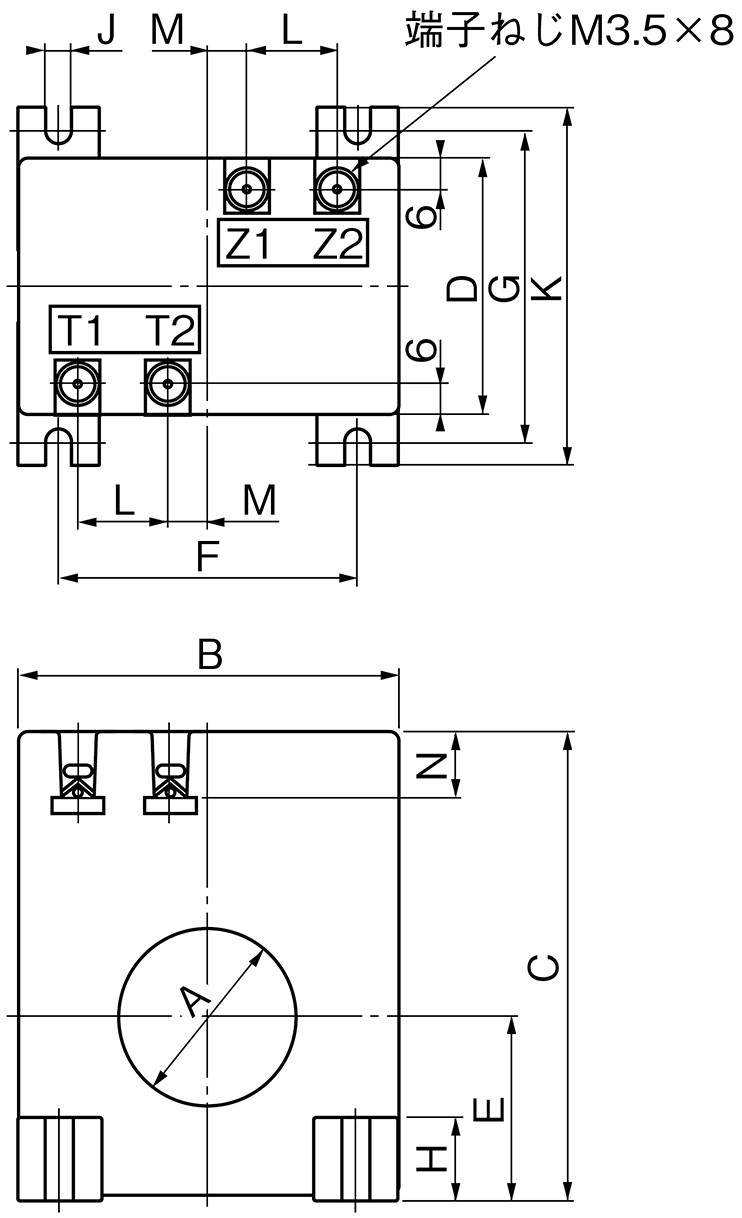

![](/products/low_voltage_circuit_breaker/brr_el_rrd/img/brr_el_rrd_outline-03-3.png)

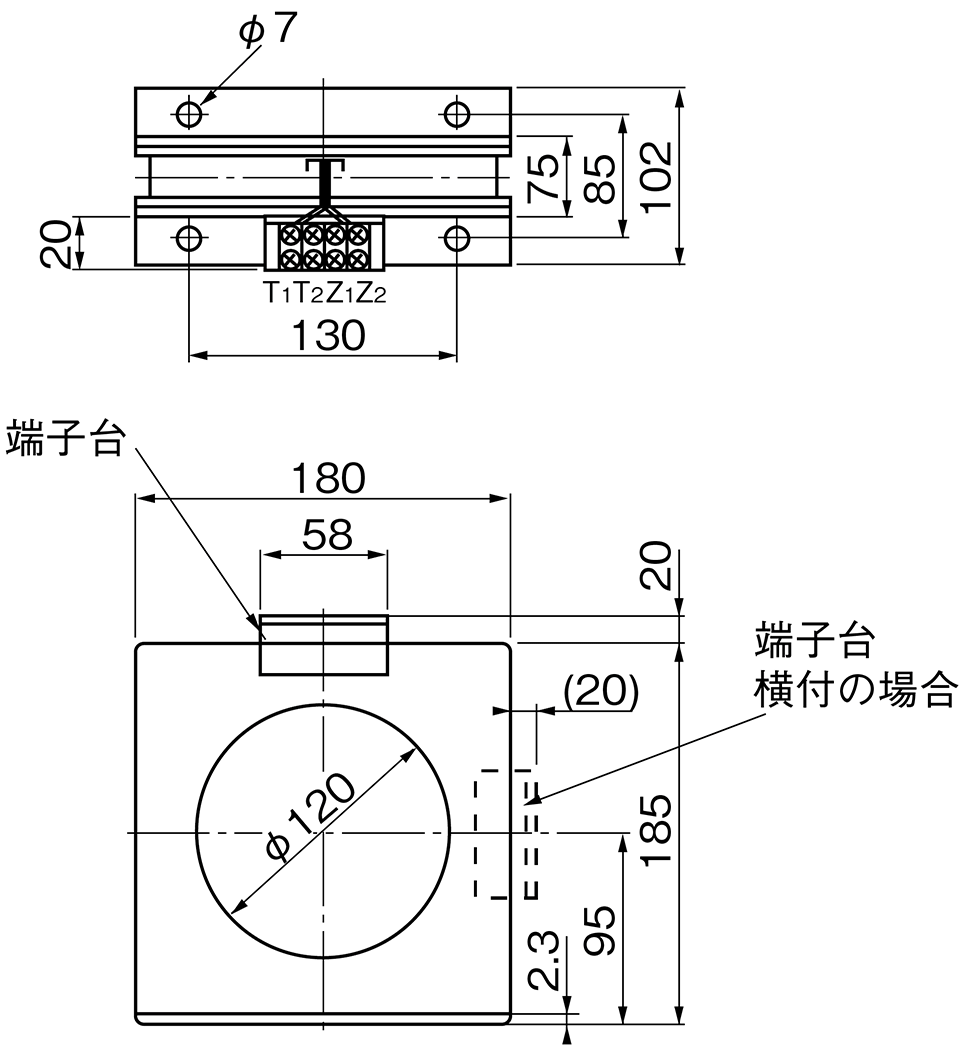

Φ120
![](/products/low_voltage_circuit_breaker/brr_el_rrd/img/brr_el_rrd_outline-03-4.png)

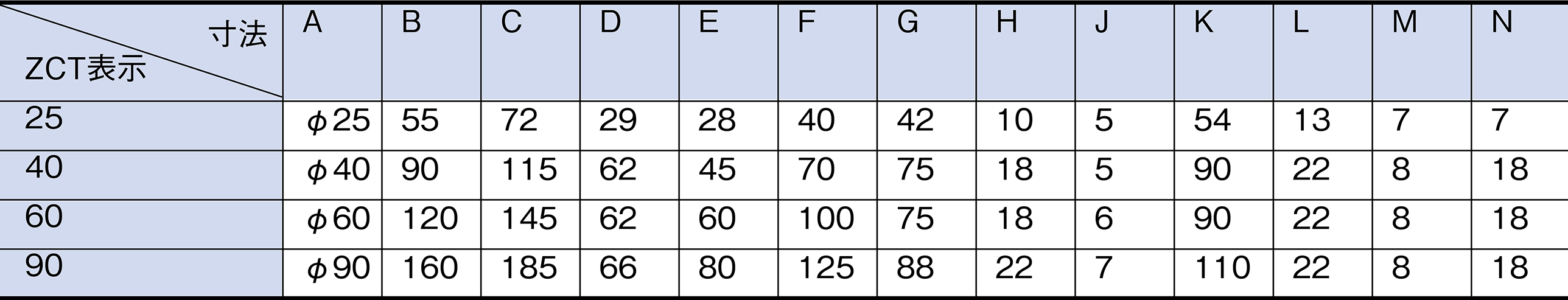

ZCT部寸法表
![](/products/low_voltage_circuit_breaker/brr_el_rrd/img/brr_el_rrd_outline-03-5.png)

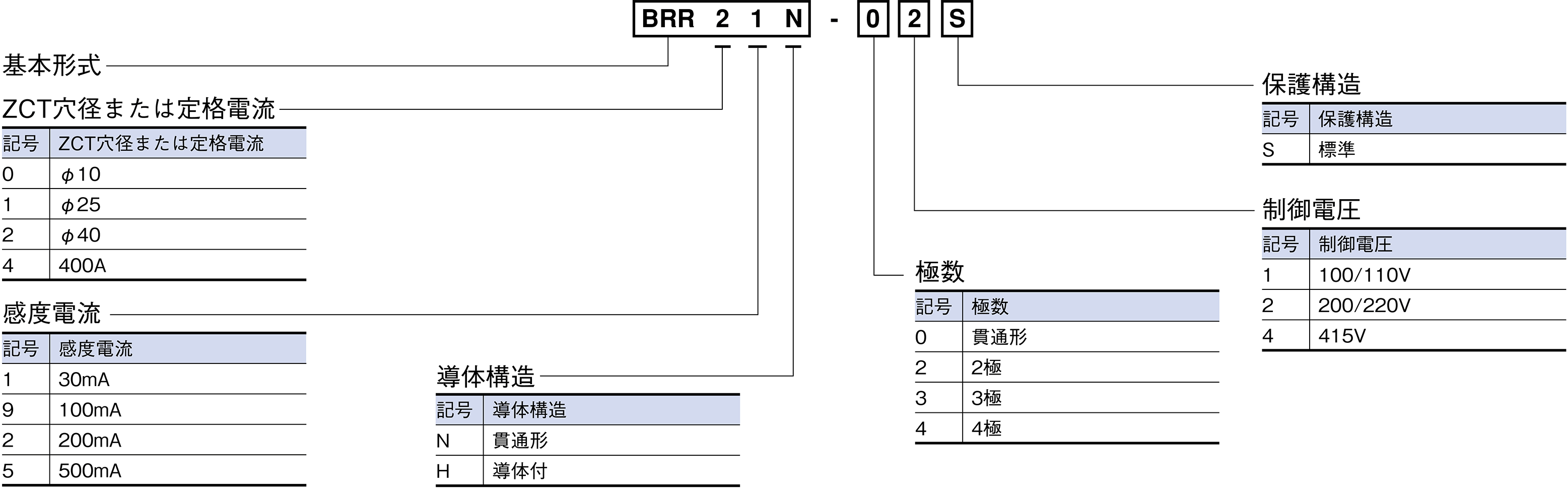

BRR形
![](/products/low_voltage_circuit_breaker/brr_el_rrd/img/brr_el_rrd_format-01.png)

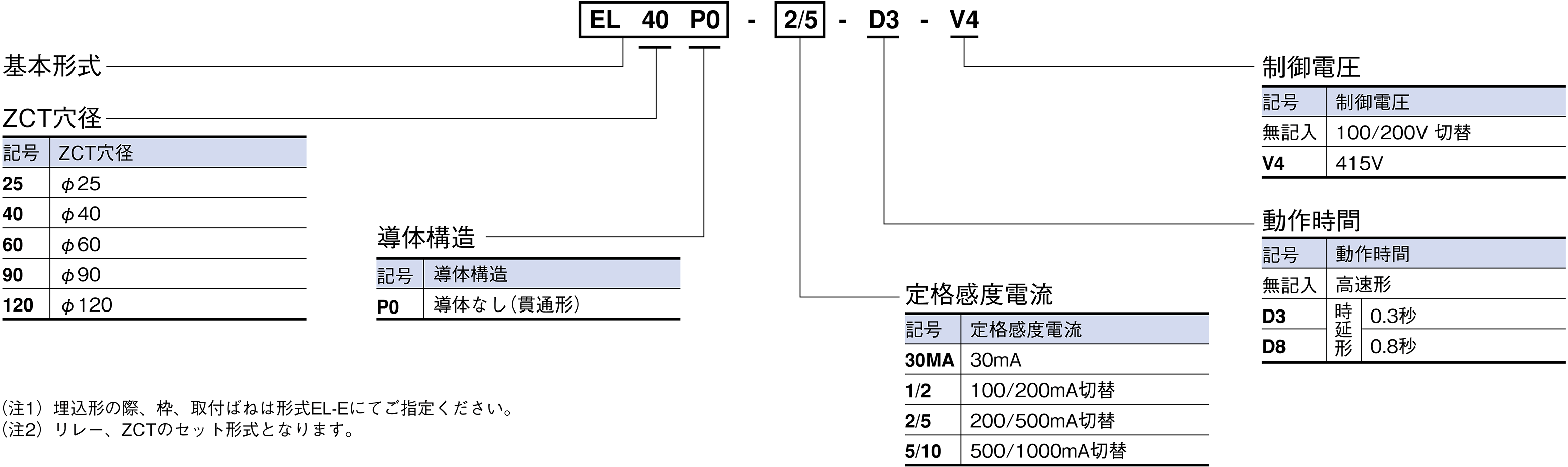

EL形
![](/products/low_voltage_circuit_breaker/brr_el_rrd/img/brr_el_rrd_format-02.png)

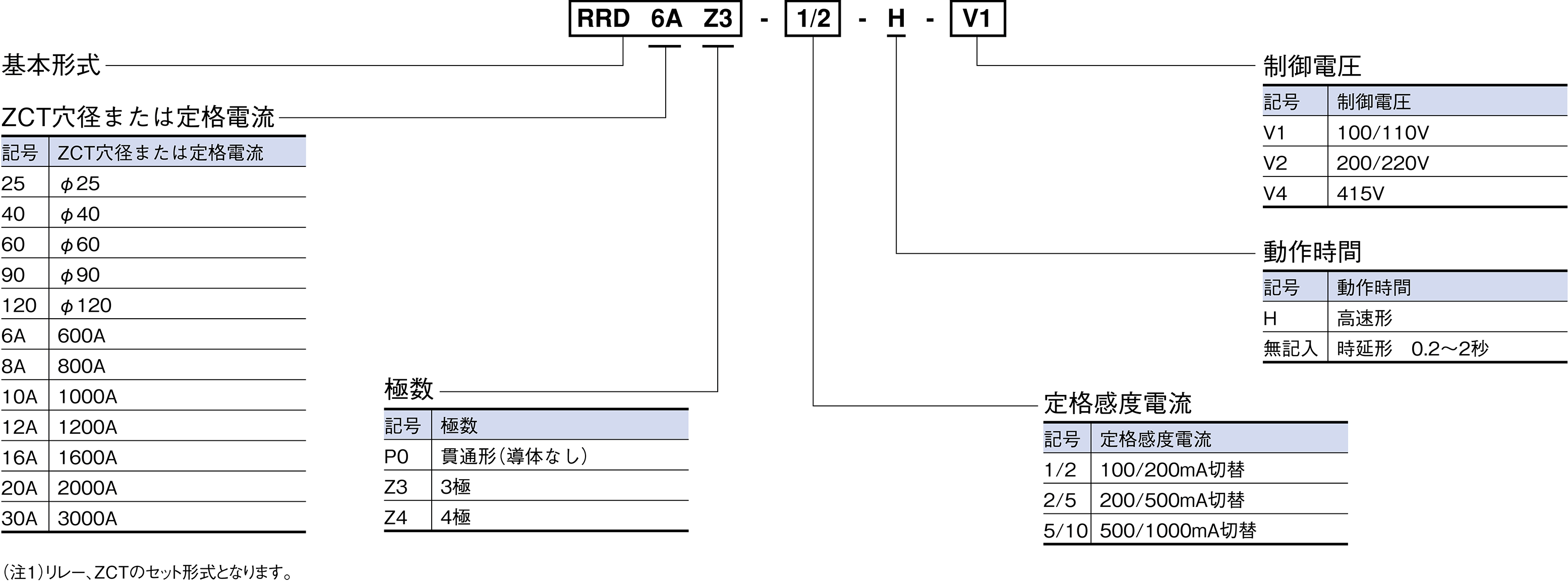

RRD形
![](/products/low_voltage_circuit_breaker/brr_el_rrd/img/brr_el_rrd_format-03.png)
