BW-RAEシリーズ

動作特性が可調整で、適切な引き外し特性を自由に選べる電子式配線用遮断器です。

電子式ブレーカ BW-RAEシリーズ

  • ・選択遮断協調用に適した定格電流可調整式の電子式。
  • ・フレームサイズ225AF～3200AF(10フレーム)。
  • ・JIS、IEC、EN規格(CEマーキング)に標準品で適合(注.CEマーキングは1600AF以下で対応)。
  • ・指定付属品、別売付属品も充実(端子カバー、ハンドルロック、メカニカルインタロックなど)。

用途

  • ・幹線用ブレーカ。
  • ・選択遮断協調の上位側ブレーカ。

電子式OCR(過電流引き外し装置)：225AF～1600AF

  • ・定格電流可調整
  • ・負荷特性に応じて選択可能な特性曲線設定ダイヤル付。
    (225AFは5特性、1000AFは6特性、その他は7特性より選択可)。

電子式OCR(過電流引き外し装置)：2000AF～3200AF

  • ・定格電流可調整。
  • ・長限時・短限時・瞬時引外しの設定を独立して変更可能。

225～100AF

フレーム(AF) 225 400 630 800 1000
基本形式 BW225RAE BW400RAE BW630RAE BW800RAE BW1000RAE
極数および素子数 3P3E 4P3E 3P3E 4P3E 3P3E 4P3E 3P3E 4P3E 3P3E 4P3E
定格絶縁電圧 Ui〔V〕 AC 690
定格インパルス耐電圧 Uimp〔kV〕 8
定格電流 Ir〔A〕 (可調整)
125-150-175-200-225 		(可調整)
175-200-225-250-300-350-400 		(可調整)
250-300-350-400-500-600-630 		(可調整)
350-400-450-500-600-700-800 		(可調整)
400-500-600-700-800-900-1000
定格周波数〔Hz〕 50-60
定格遮断容量
Icu/Ics〔kA〕 		JISC8201-2-1
IEC60947-2
EN60947-2		 AC 690V 7.5/7.5 20/15 20/20 20/20 25/19
500V 25/25 30/30 30/30 30/30 45/34
440V 50/25 45/45 50/50 50/50 65/50
415V 65/35 50/50 50/50 50/50 65/50
400V 65/35 50/50 50/50 50/50 65/50
380V 65/35 50/50 50/50 50/50 65/50
240V 85/85 85/85 85/85 85/85 100/75
230V 85/85 85/85 85/85 85/85 100/75
アイソレーション適合 適合
逆接続 可
選択度種別 A
外形寸法〔mm〕
寸法		 a 105 140 140 185 210 280 210 280 210 280
b 165 260 273 273 273
c 103 103 103 103 103
d 127 145 145 145 145
表面形製品質量〔kg〕 2.3 3.1 4.3 5.7 8.7 11.9 9.1 12.3 11 14.8
保護機能 長限時動作時間〔s〕 (at6Ir) 5 ～ 7.5 可調整 5 ～ 29 可調整
短限時引外し 引外し電流〔A〕 2.5 ～ 10Ir 可調整 2.5 ～ 8Ir 可調整
動作時間〔s〕 0.1 ～ 0.2 可調整
瞬時引外し電流 14Ir 14Ir(400A 定格のみ 5.2kA) 14Ir(600、630A 定格は 7.56kA) 14Ir(700、800A 定格は 9.6kA) 14Ir(800、900、1000A 定格は10kA)
地絡引外し(注1) - 受注品 受注品 受注品 受注品
プレアラーム(注1) 受注品 受注品 受注品 受注品 受注品
接続方式 表面形 - 受注品 受注品 受注品 受注品 受注品
裏面形 X 受注品(板スタッド) 受注品(板スタッド) 受注品(板スタッド) 受注品(板スタッド) 受注品(板スタッド)(注2)
埋込形 E 受注品(板スタッド) 受注品(板スタッド) 受注品(板スタッド) 受注品(板スタッド) 受注品(板スタッド)(注2)
挿入形 P 受注品 受注品 受注品 受注品 -
標準付属部品 表面形 本体取付ねじ、相間バリア(注3) 本体取付ねじ、相間バリア(注3) 本体取付ねじ、相間バリア(注3) 本体取付ねじ、相間バリア(注3) 本体取付ねじ、補助ハンドル、相間バリア(注3)
規格適合 電気用品安全法 対象外
JISC8201-2-1 自己適合宣言
IEC60947-2 適合
EN60947-2(CE マーキング ) 自己適合宣言

(注1)可調整地絡引外しおよび可調整プレアラームはオプションで、どちらか一方のみ装備できます。ご注文時にご指定ください。
(注2)端子カバーを標準付属しています。
(注3)相間バリアは電源側用(3P：2 枚、4P：3 枚) のみ付属しています。(表面形のみ)

1250～1600AF

フレーム(AF) 1250 1600
基本形式 BW1250RAE BW1600RAE
極数および素子数 3P3E 4P3E 3P3E 4P3E
定格絶縁電圧 Ui〔V〕 AC 690
定格インパルス耐電圧 Uimp〔kV〕 8
定格電流 Ir〔A〕 (可調整)
500-600-700-800-1000-1200-1250 		(可調整)
700-800-900-1000-1200-1400-1500-1600
定格周波数〔Hz〕 50-60
定格遮断容量
Icu/Ics〔kA〕 		JISC8201-2-1
IEC60947-2
EN60947-2 		AC 690V 25/20 45/34
500V 45/34 65/50
440V 65/50 85/65
415V 70/50 85/65
400V 70/50 85/65
380V 85/65 100/75
240V 100/75 125/94
230V 100/75 125/94
アイソレーション適合 適合 適合
逆接続 可
選択度種別 A
外形寸法〔mm〕
寸法 		a 210 280 210 280
b 370 370
c 120 140
d 171 191
表面形製品質量〔kg〕 19.8 25 27 35
保護機能 長限時動作時間〔s〕 (at6Ir) 5 ～ 29 可調整 5 ～ 29 可調整
短限時引外し 引外し電流〔A〕 2.5 ～ 10Ir 可調整 2.5 ～ 10Ir 可調整
動作時間〔s〕 0.1 ～ 0.2 可調整 0.1 ～ 0.2 可調整
瞬時引外し電流 14Ir(1200、1250A 定格は 15kA) 14Ir(1400、1500、1600A 定格は 19.2kA)
地絡引外し(注1) 受注品 受注品
プレアラーム(注1) 受注品 受注品
接続方式 表面形 - 受注品 受注品
裏面形 X 受注品(板スタッド) 注2
埋込形 E 受注品(板スタッド) (注2)
挿入形 P 受注品(注2) -
標準付属部品 表面形 本体取付ねじ、補助ハンドル、相間バリア 5) 本体取付ねじ、補助ハンドル、相間バリア注3
規格適合 電気用品安全法 対象外
JISC8201-2-1 自己適合宣言
IEC60947-2 適合
EN60947-2(CE マーキング ) 自己適合宣言

(注1)可調整地絡引外しおよび可調整プレアラームはオプションで、どちらか一方のみ装備できます。ご注文時にご指定ください。
(注2)端子カバーを標準付属しています。
(注3)相間バリアは電源側用(3P：2 枚、4P：3 枚)のみ付属しています。(表面形のみ)

2000～3200AF

フレーム(AF) 2000 2500 3200
基本形式 BW2000RAE BW2500RAE BW3200RAE
(注3)
極数および素子数 3P3E 4P3E 3P3E 4P3E 3P3E
定格絶縁電圧 Ui〔V〕 AC 690
定格インパルス耐電圧 Uimp〔kV〕 8
定格電流 Ir〔A〕 (可調整)
1000-1200-
1400-1600-
1800-2000 		(可調整)
1200-1400-
1600-2000-
2500 		(可調整)
1600-2000-
2500-2800-
3200
定格周波数〔Hz〕 50-60
定格遮断容量
Icu/Ics〔kA〕 		JISC8201-2-1
IEC60947-2
EN60947-2 		AC 690V 45/42 45/42 45/42
500V 65/50 65/50 65/50
440V 85/65 85/65 85/65
415V 85/65 85/65 85/65
400V 85/65 85/65 85/65
380V 100/75 100/75 100/75
240V 125/94 125/94 125/94
230V 125/94 125/94 125/94
アイソレーション適合 不可 不可 不可
逆接続 可
選択度種別 A
外形寸法〔mm〕
寸法 		a 320 429 320 429 320
b 450 450 450
c 225 185 185
d 285 245 245
表面形製品質量〔kg〕 54 67 64
(裏面形) 		78.2
(裏面形) 		65
(裏面形)
保護機能 長限時動作時間〔s〕 (at6Ir) 5 ～ 30
可調整 		5 ～ 30
可調整 		5 ～ 30
可調整
短限時引外し 引外し電流〔A〕 2 ～ 10Ir
可調整 		2 ～ 10Ir
可調整 		2 ～ 10Ir
可調整
動作時間〔s〕 0.1 ～ 0.3
可調整 		0.1 ～ 0.3
可調整 		0.1 ～ 0.3
可調整
瞬時引外し電流 6 ～ 24kA
連続可調整 		7.5 ～ 30kA
連続可調整 		9.6 ～ 32kA
連続可調整
地絡引外し(注1) 受注品 受注品 受注品
プレアラーム(注1) 受注品 受注品 受注品
接続方式 表面形 - 受注品 - -
裏面形 X 受注品(板スタッド)(注2)
埋込形 E 受注品(板スタッド)(注2)
挿入形 P - - -
標準付属部品 表面形
(2500,3200AFは裏面形の場合) 		本体取付ねじ、
補助ハンドル 		本体取付ねじ、
補助ハンドル 		本体取付ねじ、
補助ハンドル
規格適合 電気用品安全法 対象外
JISC8201-2-1 自己適合宣言
IEC60947-2 適合
EN60947-2(CE マーキング ) - - -

(注1)可調整地絡引外しおよび可調整プレアラームはオプションで、どちらか一方のみ装備できます。ご注文時にご指定ください。
(注2)端子カバーを標準付属しています。
(注3)熱帯寒冷処理品は製作できません。

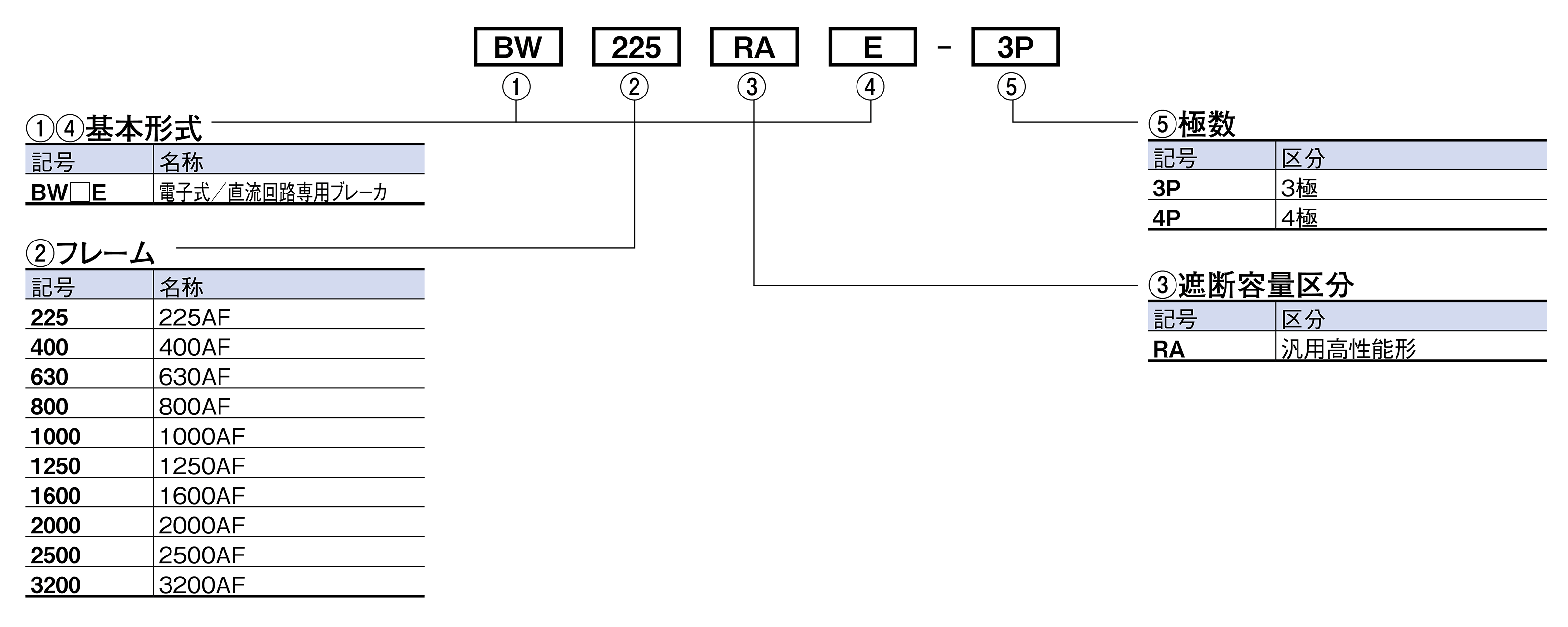

例：BW225RAE(表面形)
