電気工事用ブレーカ

安全に配慮し端子カバーを標準装備した電気工事用配線用遮断器・漏電遮断器です。

電気工事用配線用遮断器・漏電遮断器

・感度電流切替形は1000mAまで設定可(125AF以上)。
・補助スイッチ(W)、警報スイッチ(K)が全機種に取付可能。
・225AF以下の3P品は配線保護/誘導電動機保護兼用品。
・封印ねじ付き端子カバーが全形式とも標準装備。
・60～225Aフレームは、圧着端子が標準装備。

電気工事用配線用遮断器 30AF～100AF

フレーム(AF)				30			50			60			100

基本形式			D33D	D53D	D63D	D103D
極数			3極品
保護種別			電動機保護兼用	電動機保護兼用	電動機保護兼用	電動機保護兼用
極数、素子数			3P3E	3P3E	3P3E	3P3E
定格電流(A)			1.4、2.6、4、5、8 9、10、15、20、24、30	40、45、50	60	75、90、100
定格絶縁電圧(V)	AC		220	220	220	220
定格遮断容量 Icu(kA) JIS C 8201-2-1 Ann.2	AC	200V	2.5	2.5	2.5	5
逆接続			可	可	可	可
外形寸法(mm)		a	75	75	75	75
		b	120	120	180	180
		c	60	60	60	60
		d	84	84	84	84
製品質量(kg) (除く端子カバー)			0.5	0.5	0.6	0.6
標準付属部品			・端子カバー：2個・封印ねじ：1本	・端子カバー：2個・封印ねじ：1本	・端子カバー：2個・封印ねじ：1本・圧着端子：6個	・端子カバー：2個・封印ねじ：1本・圧着端子：6個
付属装置 (オプション) (リード線式)	警報接点		準標準品	準標準品	準標準品	準標準品
付属装置 (オプション) (リード線式)	補助接点		準標準品	準標準品	準標準品	準標準品
電気用品安全法			特定電気用品	特定電気用品	特定電気用品	特定電気用品
過電流引はずし方式			完全電磁式	完全電磁式	完全電磁式	完全電磁式

電気工事用配線用遮断器 125AF～400AF

フレーム(AF)				125			150			225			250		400

基本形式			D123D	D153D	D203D	D253D	D403D
極数			3極品
保護種別			電動機保護兼用	電動機保護兼用	電動機保護兼用	配線保護用	配線保護用
極数、素子数			3P3E	3P3E	3P3E	3P3E	3P3E
定格電流(A)			125	150	125、150、175、200、225	250	300、350、400
定格絶縁電圧(V)	AC		220	220	220	220	220
定格遮断容量 Icu(kA) JIS C 8201-2-1 Ann.2	AC	200V	22	22	22	25	35
逆接続			可	可	可	可	可
外形寸法(mm)		a	105	105	105	172	172
		b	265	265	265	477	477
		c	68	68	68	103	103
		d	95	95	95	146	146
製品質量(kg) (除く端子カバー)			1.6	1.6	1.6	5.1	5.1
標準付属部品			・端子カバー：2個・封印ねじ：1本・圧着端子：6個	・端子カバー：2個・封印ねじ：1本・圧着端子：6個	・端子カバー：2個・封印ねじ：1本・圧着端子：6個	・端子カバー：2個・封印ねじ：2本	・端子カバー：2個・封印ねじ：2本
付属装置 (オプション) (リード線式)		警報接点	準標準品	準標準品	準標準品	準標準品	準標準品
付属装置 (オプション) (リード線式)		補助接点	準標準品	準標準品	準標準品	準標準品	準標準品
電気用品安全法			対象外	対象外	対象外	対象外	対象外
過電流引はずし方式			熱動一電磁式	熱動一電磁式	熱動一電磁式	熱動一電磁式	熱動一電磁式

電気工事用配線用遮断器 600AF(3極品)・30AF～100AF(2極品)

フレーム(AF)				600		30		50		60		100

基本形式			D603D	D32D	D52D	D62D	D102D
極数			3極品	2極品
保護種別			配線保護用	配線保護用	配線保護用	配線保護用	配線保護用
極数、素子数			3P3E	2P2E	2P2E	2P2E	2P2E
定格電流(A)			500、 600	5、 10、 15 20、 30	40、 50	60	75、 100
定格絶縁電圧(V)	AC		220	220	220	220	220
定格遮断容量 Icu(kA) JIS C 8201-2-1 Ann.2	AC	200V	35	2.5	2.5	2.5	5
逆接続			可	可	可	可	可
外形寸法(mm)		a	210	50	50	50	50
		b	585	120	120	180	180
		c	103	60	60	60	60
		d	146	84	84	84	84
製品質量(kg) (除く端子カバー)			7.8	0.4	0.4	0.4	0.4
標準付属部品			・端子カバー：2個・封印ねじ：2本	・端子カバー：2個・封印ねじ：1本	・端子カバー：2個・封印ねじ：1本	・端子カバー：2個・封印ねじ：1本・圧着端子：4個	・端子カバー：2個・封印ねじ：1本・圧着端子：4個
付属装置 (オプション) (リード線式)	警報接点		準標準品	準標準品	準標準品	準標準品	準標準品
付属装置 (オプション) (リード線式)	補助接点		準標準品	準標準品	準標準品	準標準品	準標準品
電気用品安全法			対象外	特定電気用品	特定電気用品	特定電気用品	特定電気用品
過電流引はずし方式			熱動一電磁式	完全電磁式	完全電磁式	完全電磁式	完全電磁式

電気工事用漏電遮断器 30AF～60AF

フレーム(AF)				30										50					60

基本形式			DG33D	DG53D	DG63D
極数			3極品
保護種別			電動機保護兼用	電動機保護兼用	電動機保護兼用
極数、素子数			3P3E	3P3E	3P3E
相線式			3φ3W 1φ3W 1φ2W	3φ3W 1φ3W 1φ2W	3φ3W 1φ3W 1φ2W
定格使用電圧(V)	AC		100-200両用	100-200両用	100-200両用
定格電流〔A〕			1.4、 2.6、 4、 5、 8、 9 10、 15、 16、 20、 24、 30、 32	40、 45、 50	60
定格感度電流(mA)			15、 30	15、 30	30
定格遮断容量 Icu(kA) JIS C 8201-2-2 Ann.2	AC	200V	2.5	2.5	2.5
定格遮断容量 Icu(kA) JIS C 8201-2-2 Ann.2	AC	100V	5	5	5
逆接続			不可	不可	不可
外形寸法(mm)		a	75	75	75
		b	120	120	180
		c	60	60	60
		d	84	84	84
製品質量(kg) (除く端子カバー)			0.5	0.5	0.6
標準付属部品			・端子カバー：2個・封印ねじ：1本	・端子カバー：2個・封印ねじ：1本	・端子カバー：2個・封印ねじ：1本・圧着端子：6個
付属装置 (オプション) (リード線式)	警報接点		準標準品	準標準品	準標準品
付属装置 (オプション) (リード線式)	補助接点		準標準品	準標準品	準標準品
電気用品安全法			特定電気用品	特定電気用品	特定電気用品
過電流引はずし方式			完全電磁式	完全電磁式	完全電磁式

電気工事用漏電遮断器 75AF～150AF

フレーム(AF)				75			100			125			150

基本形式				DG73D	DG103D	DG123D	DG153D
極数				3極品
保護種別				電動機保護兼用	電動機保護兼用	電動機保護兼用	電動機保護兼用
極数、素子数				3P3E	3P3E	3P3E	3P3E
相線式				3φ3W 1φ3W 1φ2W	3φ3W 1φ3W 1φ2W	3φ3W 1φ3W 1φ2W	3φ3W 1φ3W 1φ2W
定格使用電圧(V)	AC			100-200両用	100-200両用	100-200両用	100-200両用
定格電流(A)				75	75、 90、 100	125	150
定格感度電流(mA)				30、 100/200mA切替	30、 100/200mA切替	30、 100/200/ 500/1000mA切替	30、 100/200/ 500/1000mA切替
定格遮断容量 Icu(kA) JIS C 8201-2-2 Ann.2		AC	200V	5	5	22	22
定格遮断容量 Icu(kA) JIS C 8201-2-2 Ann.2		AC	100V	5	5	22	22
逆接続				不可	不可	可	可
外形寸法(mm)			a	75	75	105	105
			b	180	180	265	265
			c	60	60	68	68
			d	84	84	95	95
製品質量(kg) (除く端子カバー)				0.6	0.6	1.8	1.8
標準付属部品				・端子カバー：2個・封印ねじ：1本・圧着端子：6個	・端子カバー：2個・封印ねじ：1本・圧着端子：6個	・端子カバー：2個・封印ねじ：1本・圧着端子：6個	・端子カバー：2個・封印ねじ：1本・圧着端子：6個
付属装置 (オプション) (リード線式)		警報接点		準標準品	準標準品	準標準品	準標準品
付属装置 (オプション) (リード線式)		補助接点		準標準品	準標準品	準標準品	準標準品
電気用品安全法				特定電気用品	特定電気用品	対象外	対象外
過電流引はずし方式				完全電磁式	完全電磁式	熱動一電磁式	熱動一電磁式

電気工事用漏電遮断器 225-400AF(3極品)・50AF(2極品)

フレーム(AF)					225			250			400			50

基本形式			DG203D	DG253D	DG403D	DG52D
極数			3極品			2極品
保護種別			電動機保護兼用	配線保護用	配線保護用	配線保護用
極数、素子数			3P3E	3P3E	3P3E	2P2E
相線式			3φ3W 1φ3W 1φ2W	3φ3W 1φ3W 1φ2W	3φ3W 1φ3W 1φ2W	1φ2W
定格使用電圧(V)	AC		100-200両用	100-200両用	100-200両用	100-200両用
定格電流(A)			150、 175、 200、 225	250	300、 400	40、 50
定格感度電流(mA)			30、 100/200/ 500/1000mA切替	30、 100/200/ 500/1000mA切替	30、 100/200/ 500/1000mA切替	15、 30
定格遮断容量 Icu(kA) JIS C 8201-2-2 Ann.2	AC	200V	22	25	35	2.5
定格遮断容量 Icu(kA) JIS C 8201-2-2 Ann.2	AC	100V	22	25	35	2.5
逆接続			可	可	可	不可
外形寸法〔mm〕		a	105	172	172	50
		b	265	477	477	120
		c	68	103	103	60
		d	95	146	146	84
製品質量(kg) (除く端子カバー)			1.8	5.8	5.8	0.4
標準付属部品			・端子カバー：2個・封印ねじ：1本・圧着端子：6個	・端子カバー：2個・封印ねじ：2本	・端子カバー：2個・封印ねじ：2本	・端子カバー：2個・封印ねじ：1本
付属装置 (オプション) (リード線式)	警報接点		準標準品	準標準品	準標準品	準標準品
付属装置 (オプション) (リード線式)	補助接点		準標準品	準標準品	準標準品	準標準品
電気用品安全法			対象外	対象外	対象外	特定電気用品
過電流引はずし方式			熱動一電磁式	熱動一電磁式	熱動一電磁式	完全電磁式

電気工事用単3中性線欠相保護付漏電遮断器 50AF～100AF

フレーム(A)				50			100

基本形式			DG53ND	DG103ND
極数			3極品
保護種別			配線保護用 (単3中性線欠相保護付)	配線保護用 (単3中性線欠相保護付)
極数、素子数			3P3E	3P3E
相線式			1φ3W	1φ3W
定格電圧(V)	AC		100/200	100/200
定格電流(A)			20、30、40、50	60、75、100
定格感度電流(mA)			30	30、100-200mA切替
定格動作過電圧(V)			135	135
定格不動作電圧(V)			120	120
定格過電圧動作時間(s)			1以内	1以内
定格遮断容(kA)	AC	100/200V	2.5	5
逆接続			不可	不可
外形寸法〔mm〕		a	75	75
		b	120	180
		c	60	60
		d	84	84
製品質量(kg) (除く端子カバー)			0.5	0.6
標準付属部品			・端子カバー：2個・封印ねじ：1本	・端子カバー：2個・封印ねじ：1本
付属装置 (オプション) (リード線式)	警報接点		準標準品	準標準品
付属装置 (オプション) (リード線式)	補助接点		準標準品	準標準品
電気用品安全法			特定電気用品	特定電気用品
過電流引はずし方式			完全電磁式	完全電磁式

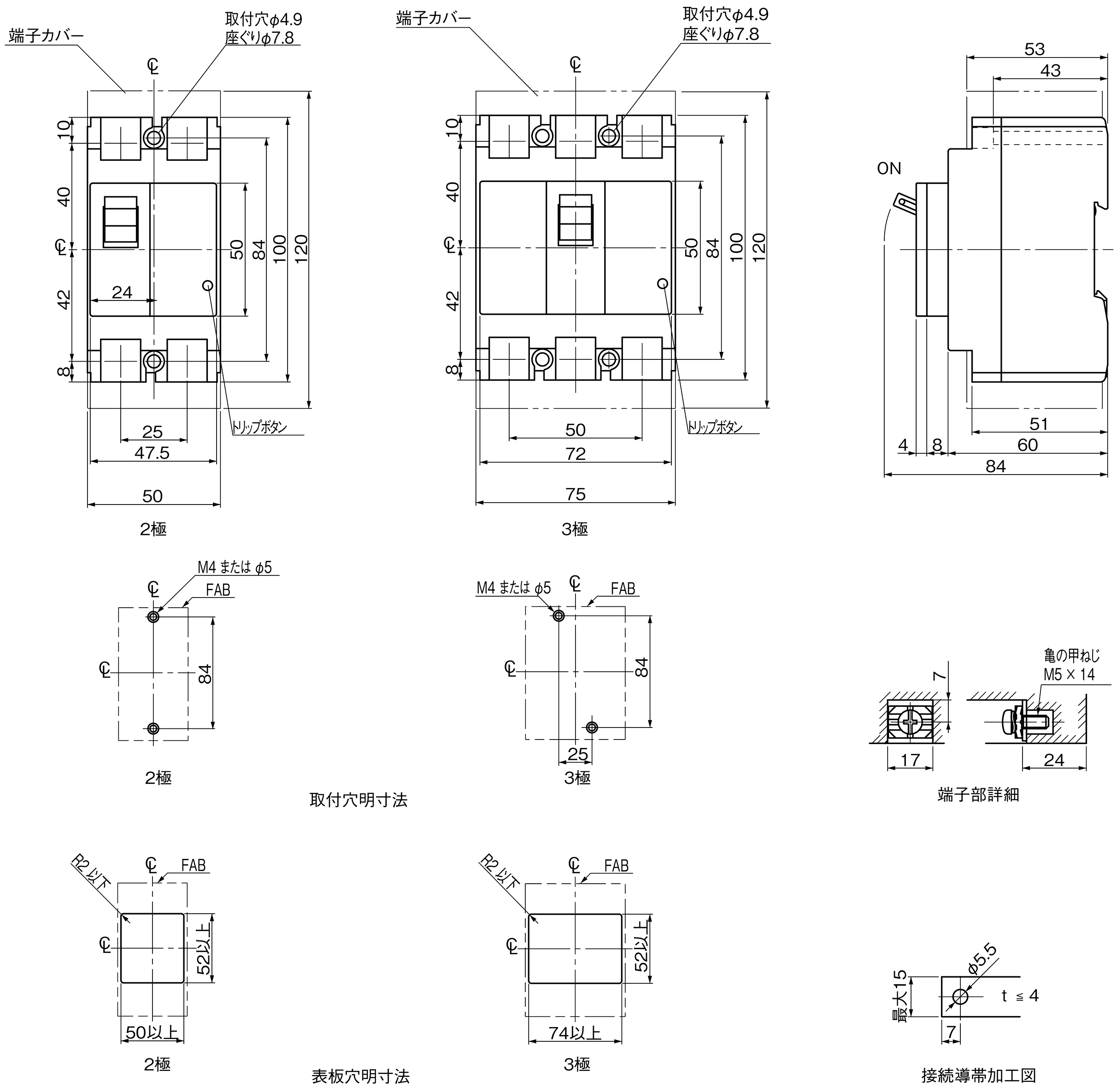

例：D32D、D33D、D52D、D53D形
