G-TWINシリーズ一般配線用BW32SAG□C2 3極品新旧製品比較

フリーワードから探す

閉じる

閉じる

新旧比較		現行品	1世代前
形式		BW32SAG-3P C2	SA33C LV=DC250V
定格電流値【A】		3,5,10,15,20,30,32	3,5,10,15,20,30

遮断容量 Icu/Ics【kA】 JIS	AC500V	1.5/1	1.5/1
	AC440/415/ 400/380V	2.5/2	2.5/2
	AC230V	5/3	5/3
	DC250V	2.5/2	2.5/2
外形寸法[mm]	a	75	75
	b	100	100
	c	60	60
	d	84	84

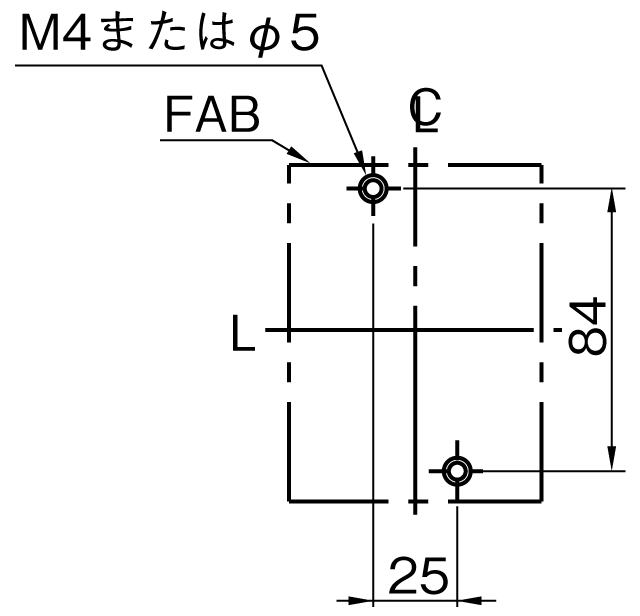

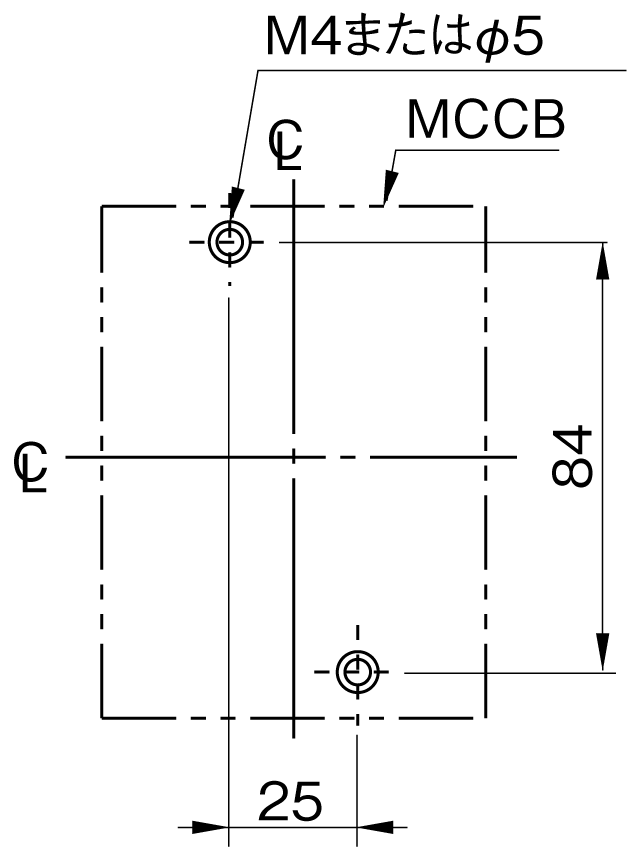

取付穴寸法
主回路	端子ねじ	亀の甲ねじ:M5×14	亀の甲ねじ:M5×14
主回路	適合圧着端子	R2~14-5	R2~14-5

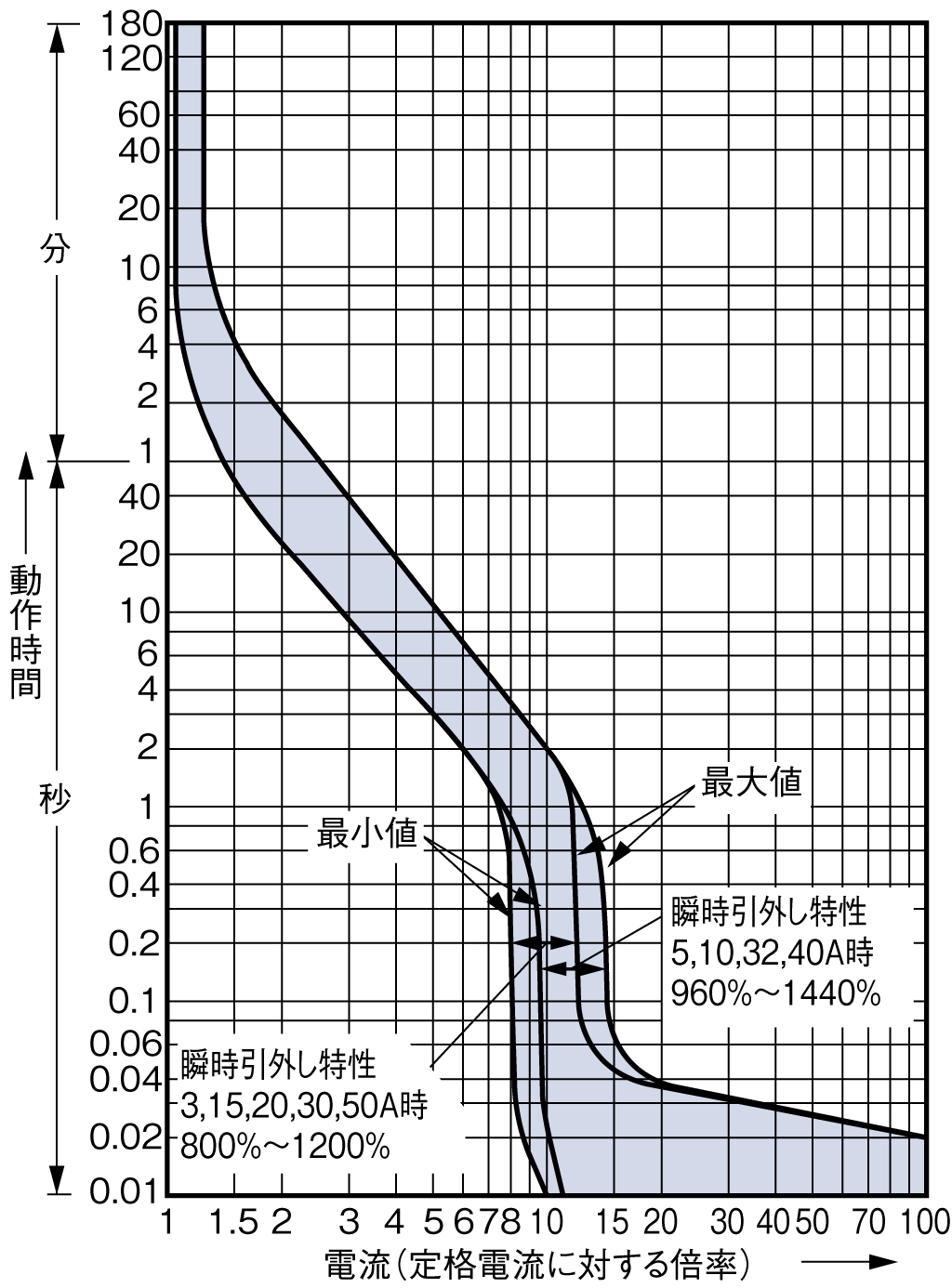

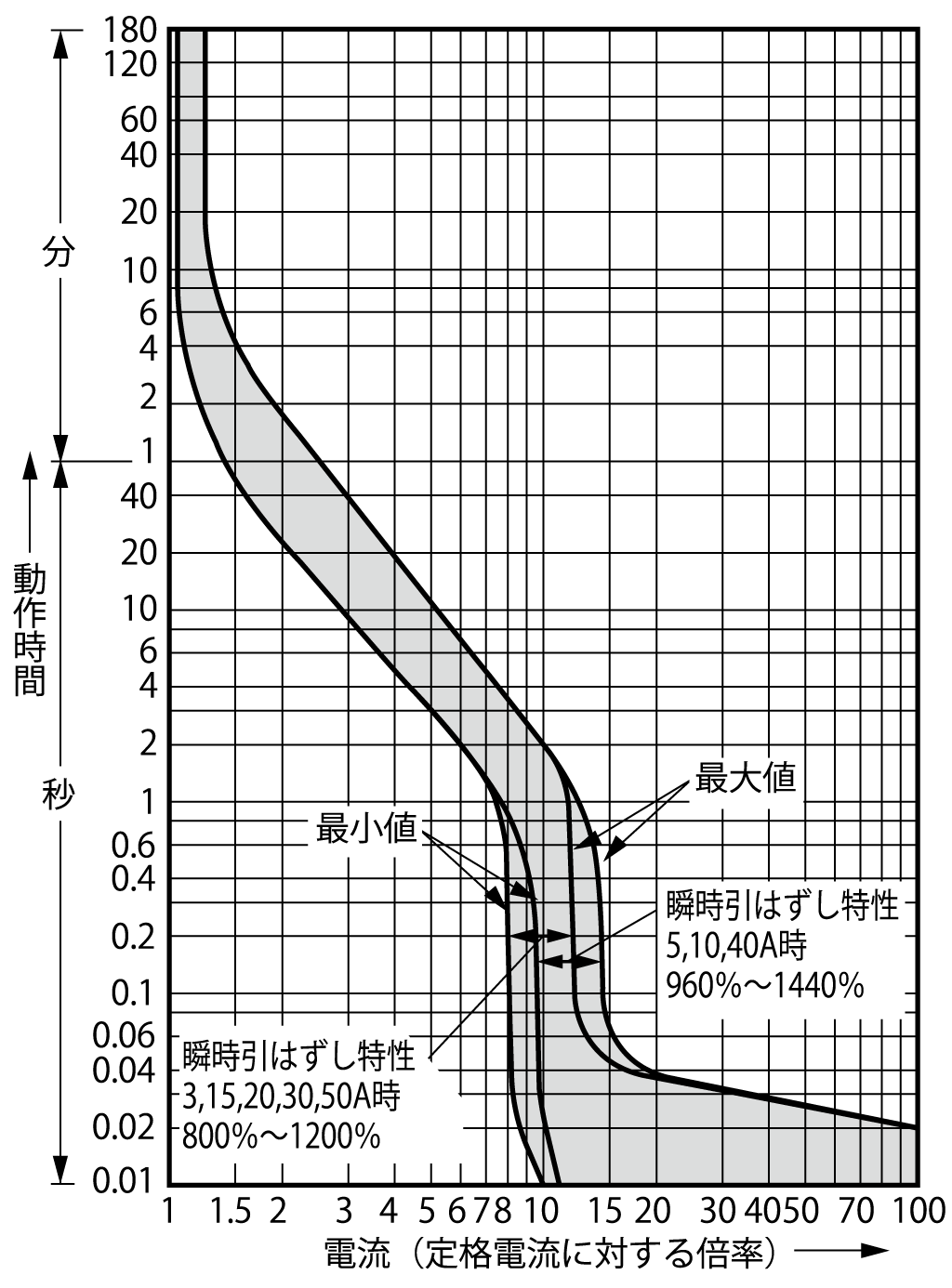

電気特性曲線		画像を拡大する	画像を拡大する
カタログページ		D3-2(D4-32)	DC11:C2-6

BW32SAG□C2 製品詳細へ戻る
