G-TWINシリーズ 一般配線用BW50HAG□C2 3極品 新旧製品比較

フリーワードから探す
新旧比較 現行品 1世代前
形式 BW50HAG-3P C2 H53C LV=DC250V
定格電流値【A】 15,20,30,40,50 15,20,30,40,50
遮断容量
Icu/Ics【kA】
JIS
AC500V 36/9 35/-
AC440/415/
400/380V
65/17 65/-
AC230V 125/63 125/-
DC250V 40/20 40/-
外形寸法[mm]
外形寸法
a 90 90
b 155 155
c 68 60
d 95 82

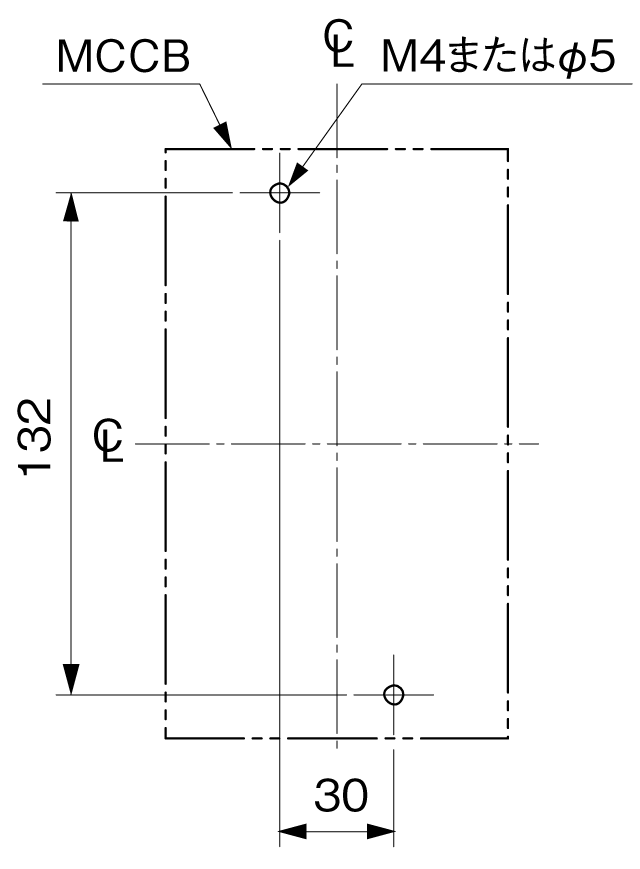

取付穴寸法 BW50HAG-3P C2 取付穴寸法 H53C LV=DC250V 取付穴寸法
主回路 端子ねじ なべ小ねじ:M8×16 なべ小ねじ:M8×14
適合圧着端子 R2~22-8 R2~14-8,22-S8(日本圧着端子製造)

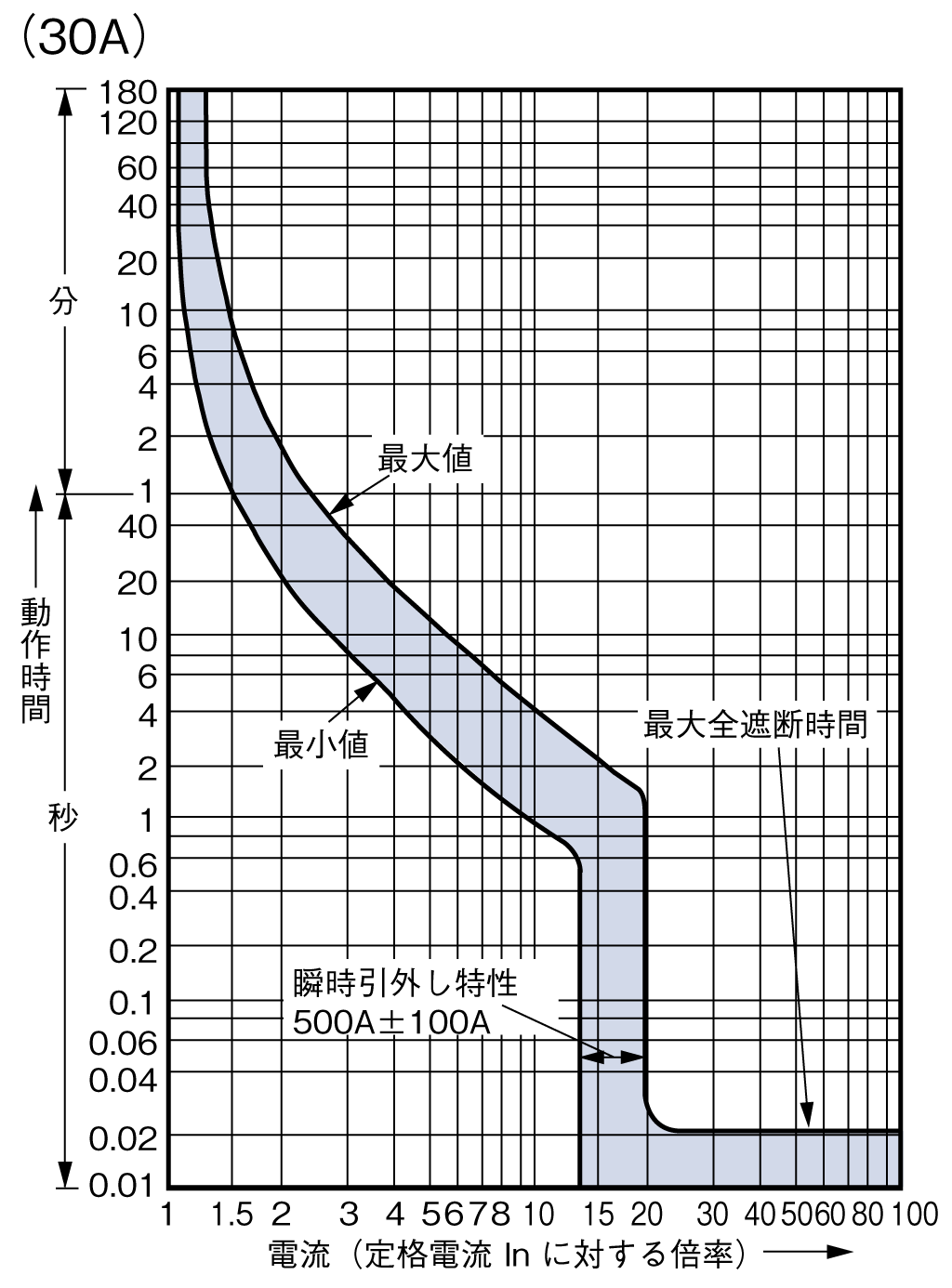

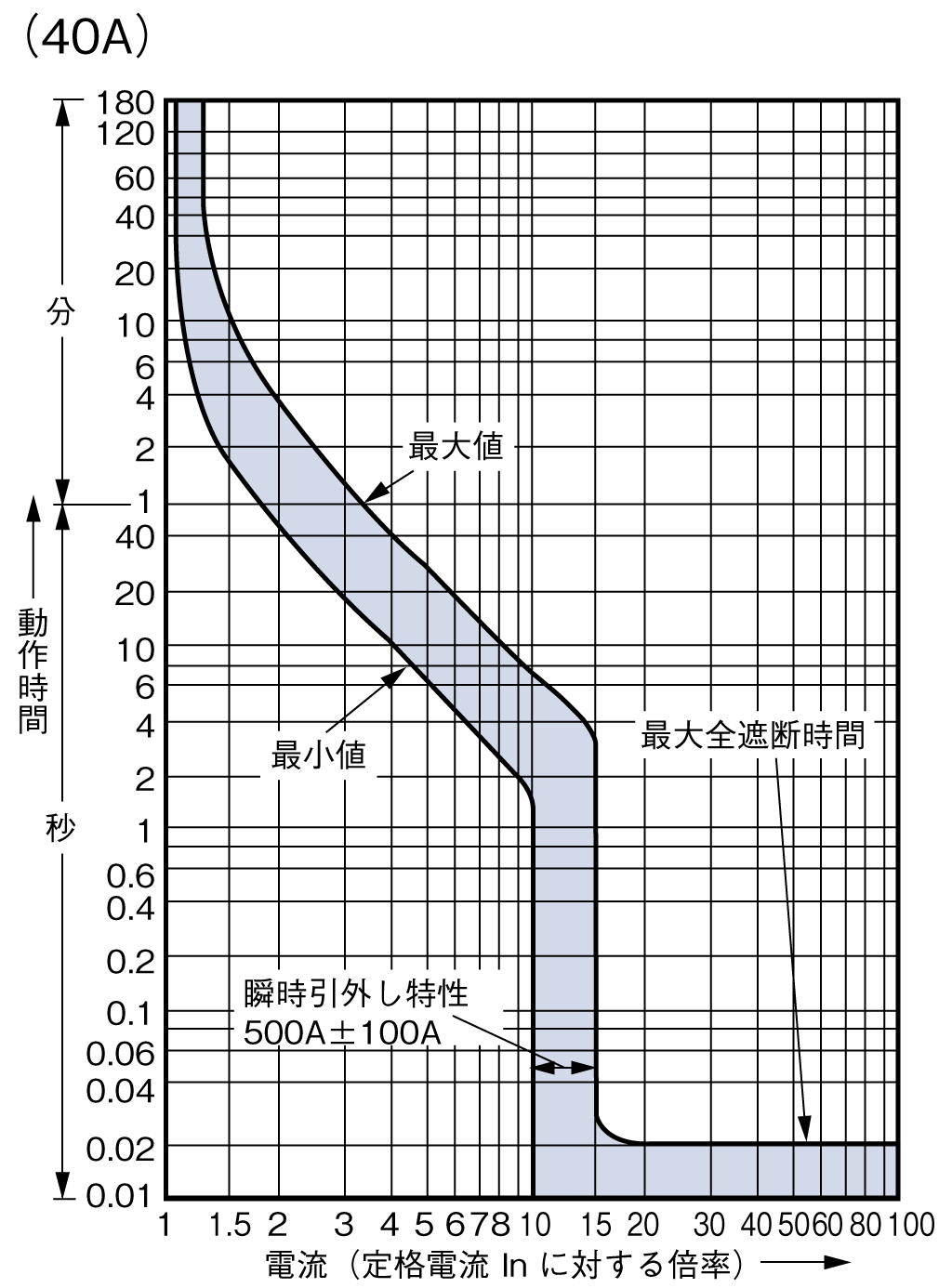

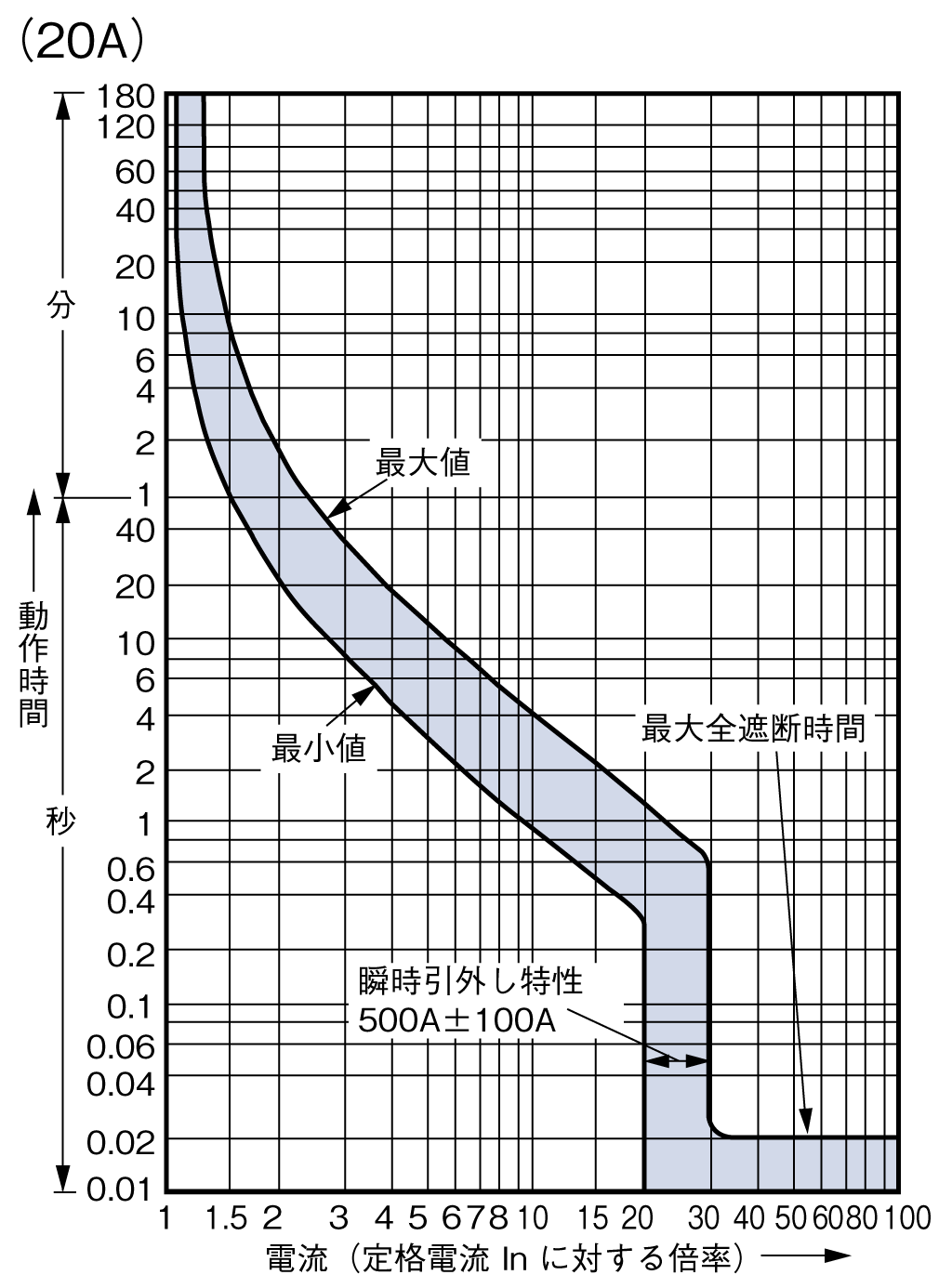

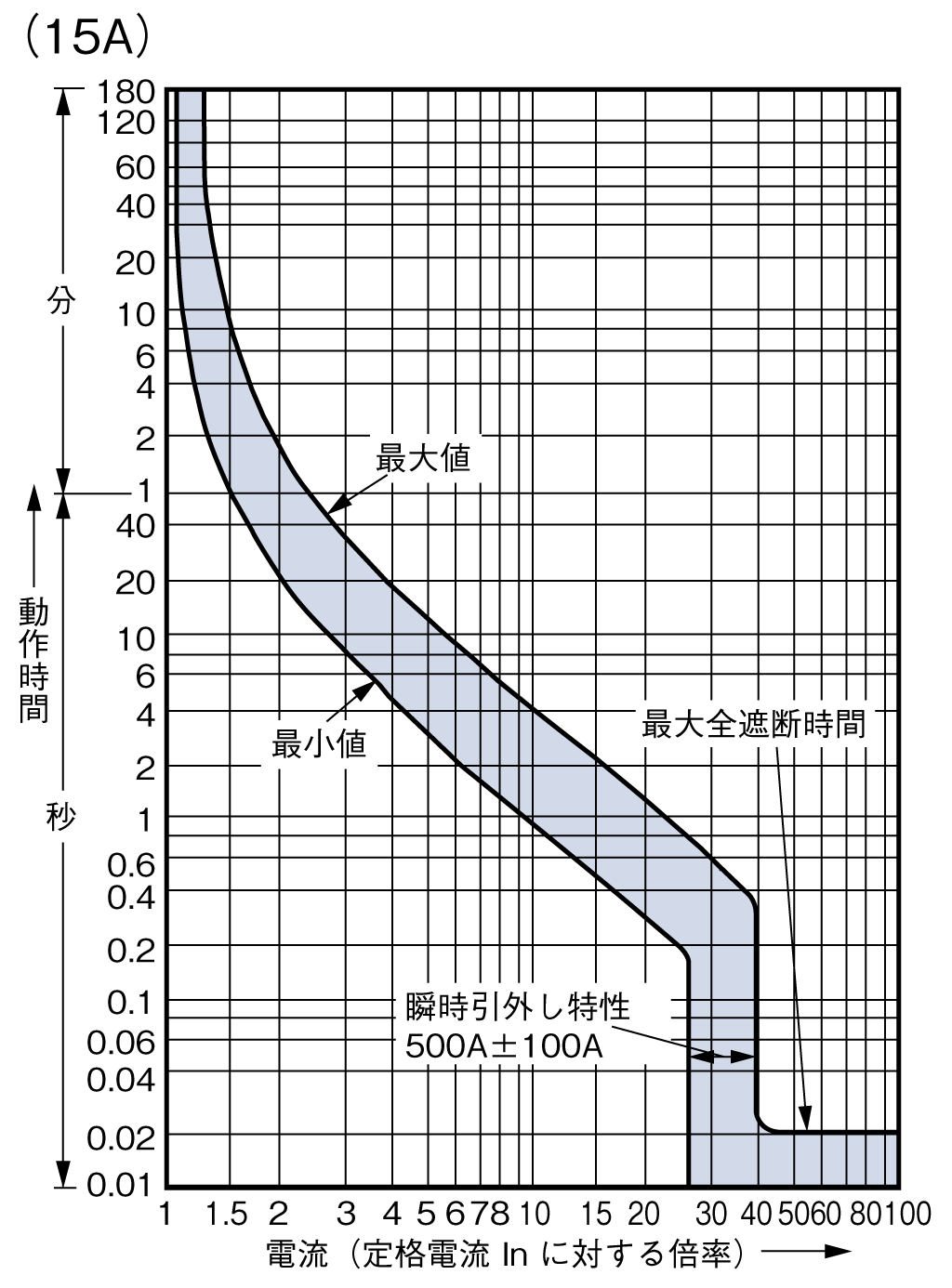

電気特性曲線

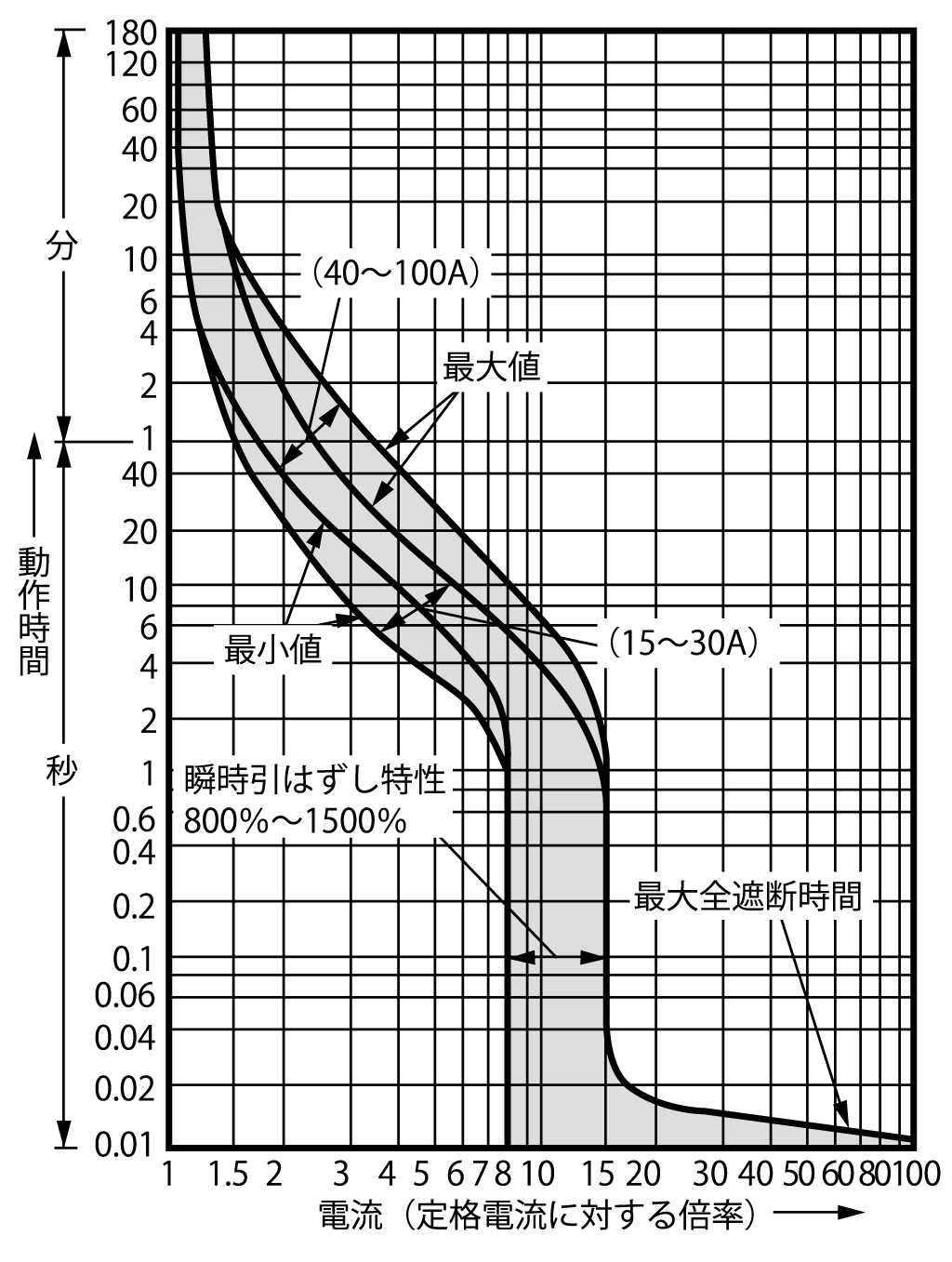

H53C LV=DC250V 電気特性曲線
画像を拡大する
カタログページ D3-2(D4-32) DC11:C2-10
