G-TWINシリーズ 変圧器一次側用BW630RAT-3P 新旧製品比較
フリーワードから探す
| 新旧比較 | 現行品 | 1世代前 | 2世代前 | |
|---|---|---|---|---|
| 形式 | BW630RAT-3P | SA603RCT | SA603RT | |
| 定格電流値【A】 | 500,600 | 500,600 | 500,600 | |
| 遮断容量 Icu/Ics【kA】 JIS |
AC500V | 36/- | 35/18 | 35/-(AC550V) |
| AC440/415/ 400/380V |
50/- | 50/25 | 50/-(AC460V) | |
| AC230V | 100/-(AC240-230V) | 85/43 | 85/-(AC220V) | |
| DC250V | - | - | - | |
外形寸法[mm]
 |
a | 210 | 210 | 210 |
| b | 275 | 275 | 275 | |
| c | 103 | 103 | 103 | |
| d | 146 | 146 | 146 | |

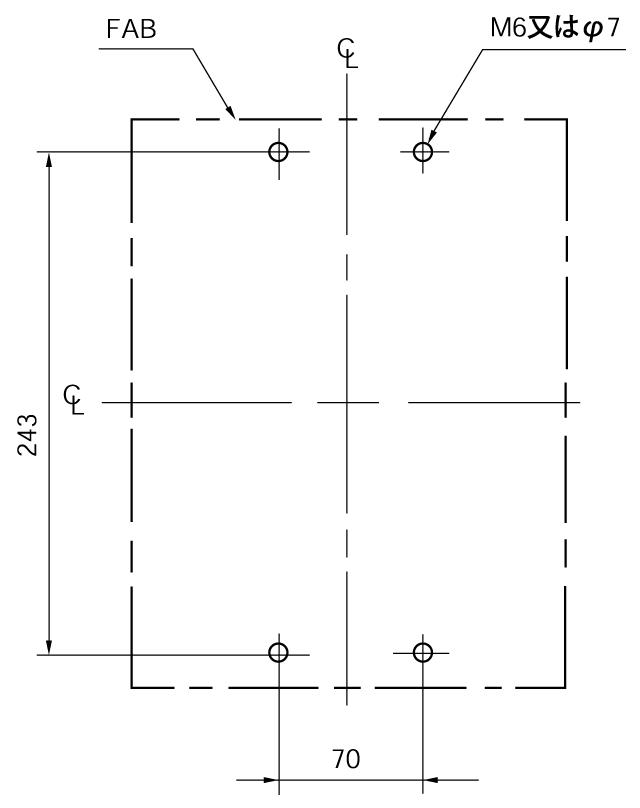

| 取付穴寸法 |  |
 |
 |
|
| 主回路 | 端子ねじ | 六角ボルト+ナット:M12×40 | 六角ボルト+ナット:M12×40 | 六角ボルト+ナット:M12×40 |
| 適合圧着端子 | R100~200-12,325-12(日本圧着端子製造),325-L12(日本圧着端子製造) | R100~200-12,325-12(日本圧着端子製造) | R100~200-12,325-12(日本圧着端子製造) | |

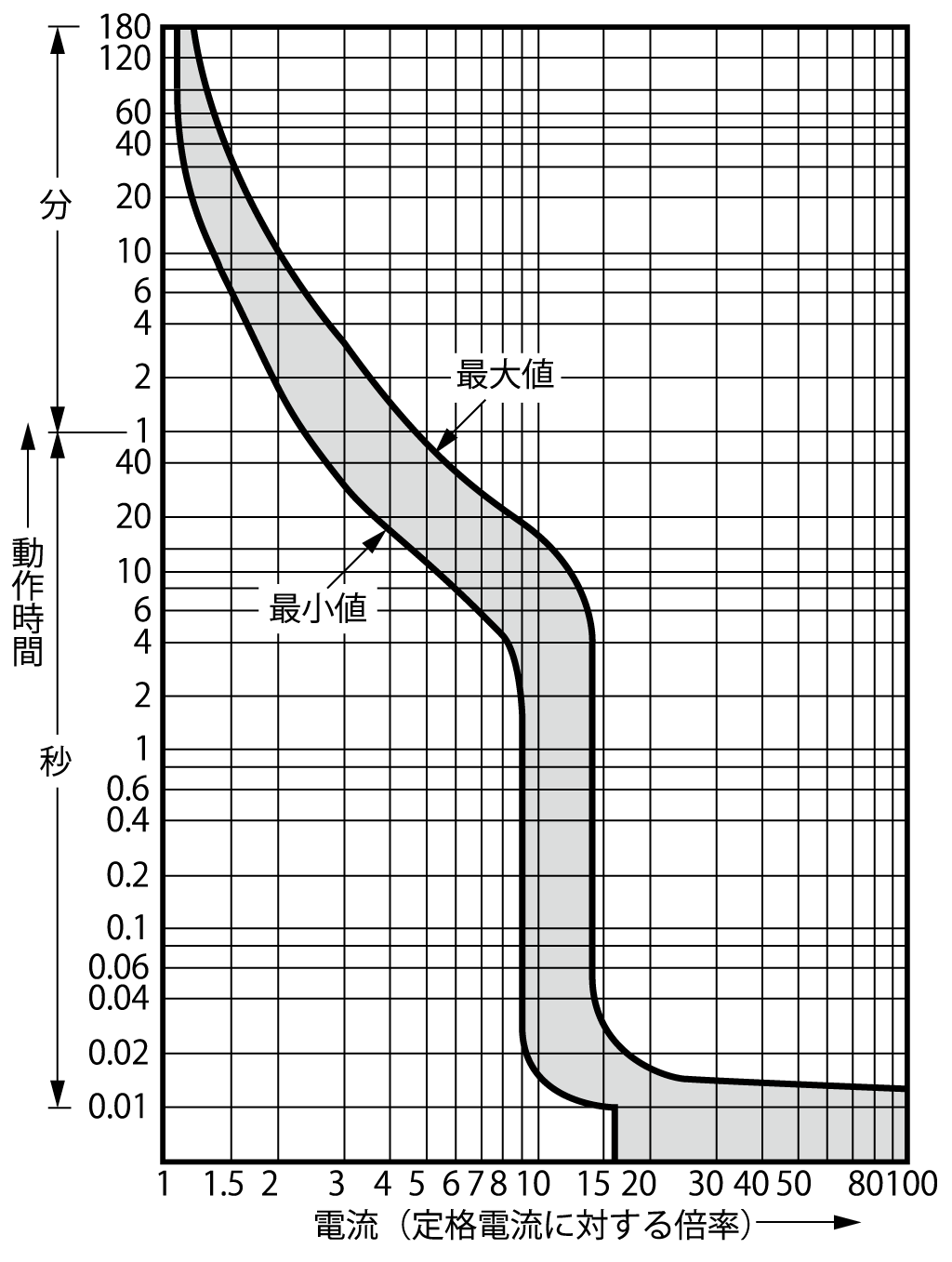

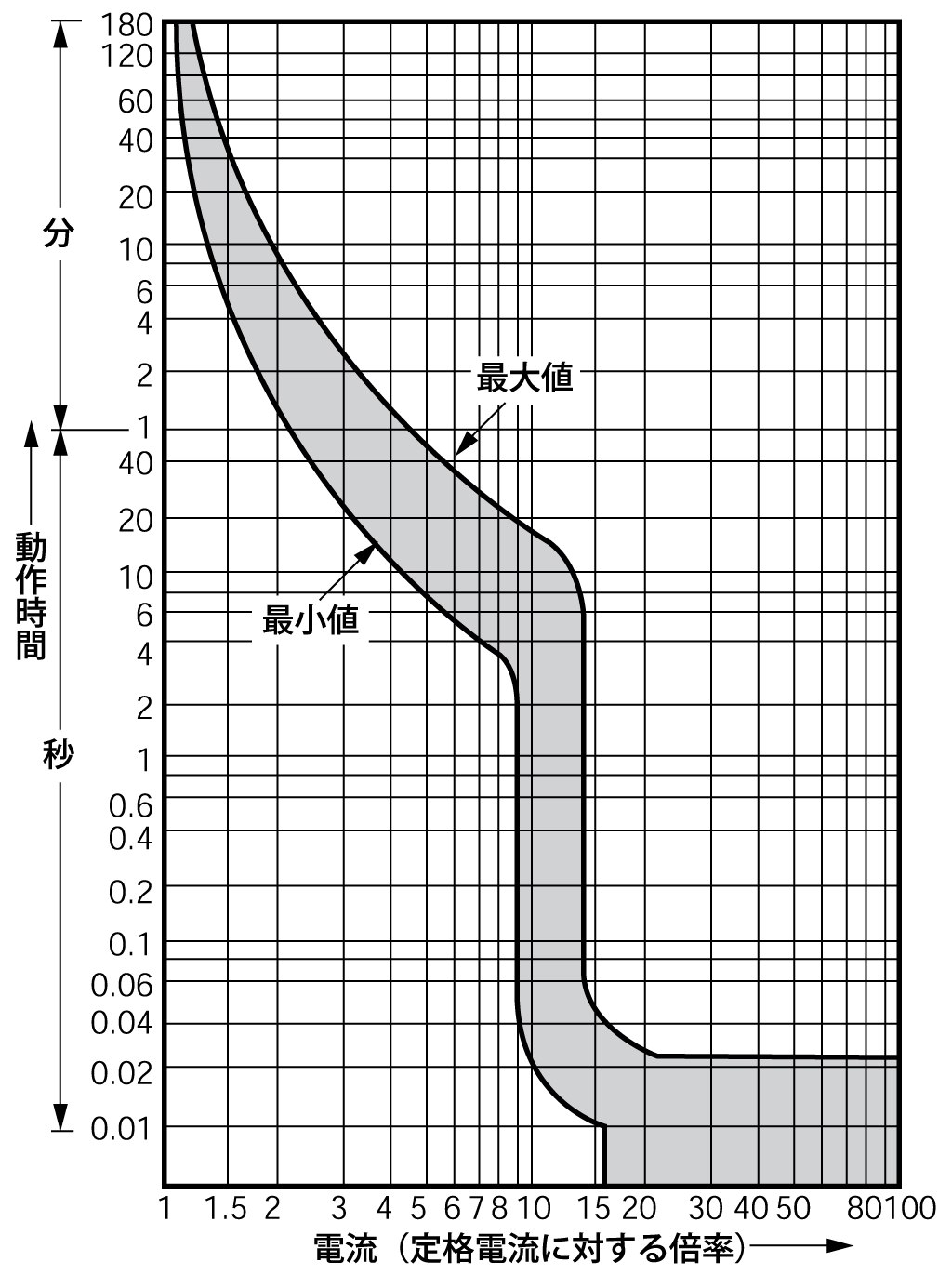

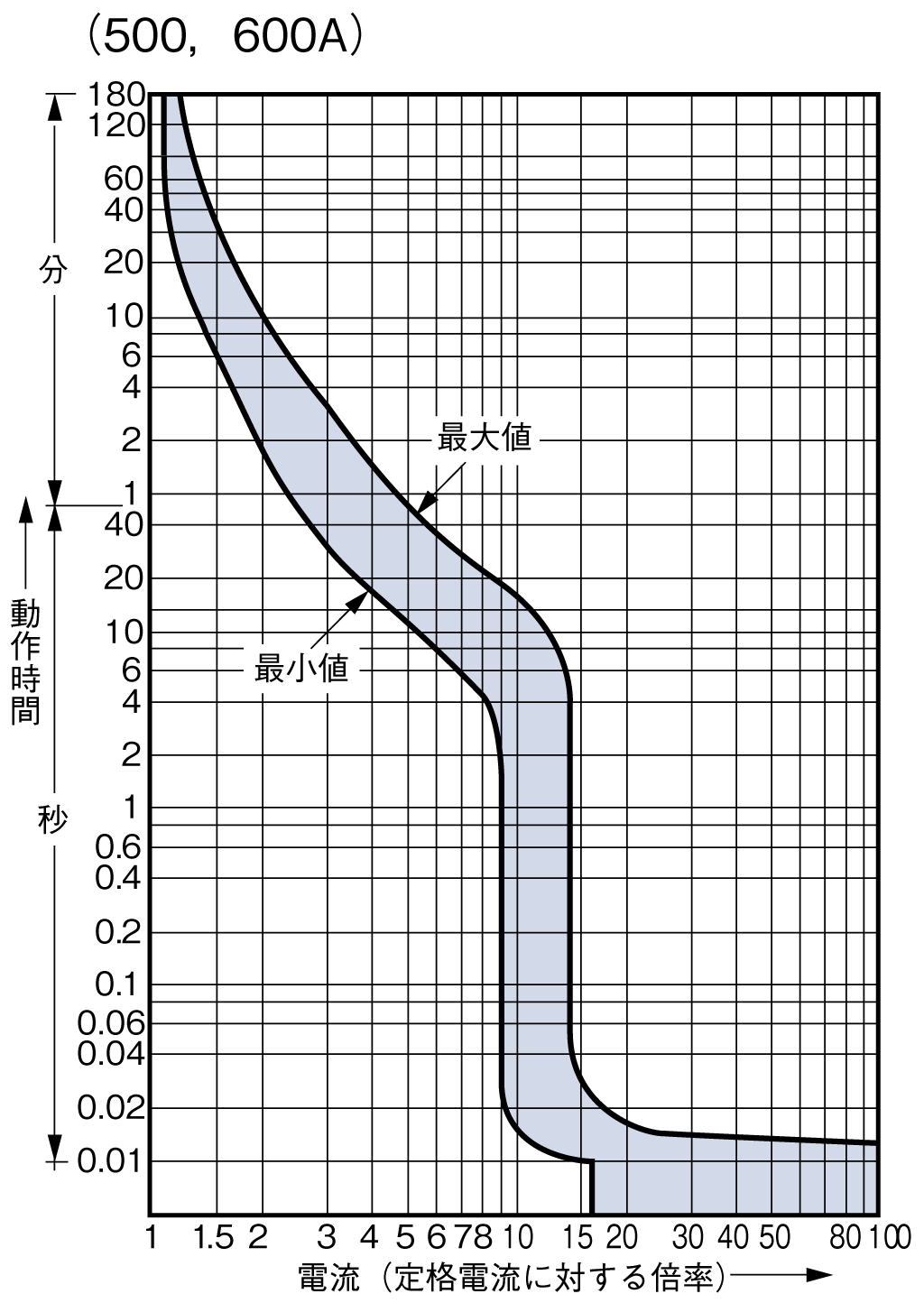

| 電気特性曲線 |
|
|
|
|
| カタログページ | D3-88 | DC11:C11-9 | DC9:C2-22 | |
