G-TWINシリーズ ノンオートスイッチBW100EAS-3P 新旧製品比較
フリーワードから探す
| 新旧比較 | 現行品 | 1世代前 | 2世代前 | |
|---|---|---|---|---|
| 形式 | BW100EAS-3P | EA103CS | EA103BS | |
| 定格電流値【A】 | 100 | 100 | 100 | |
| - | AC500V | - | - | - |
| AC440/415/ 400/380V |
- | - | - | |
| AC230V | - | - | - | |
| DC250V | - | - | - | |
外形寸法[mm]
 |
a | 75 | 75 | 75 |
| b | 100 | 100 | 130 | |
| c | 60 | 60 | 60 | |
| d | 84 | 84 | 80 | |

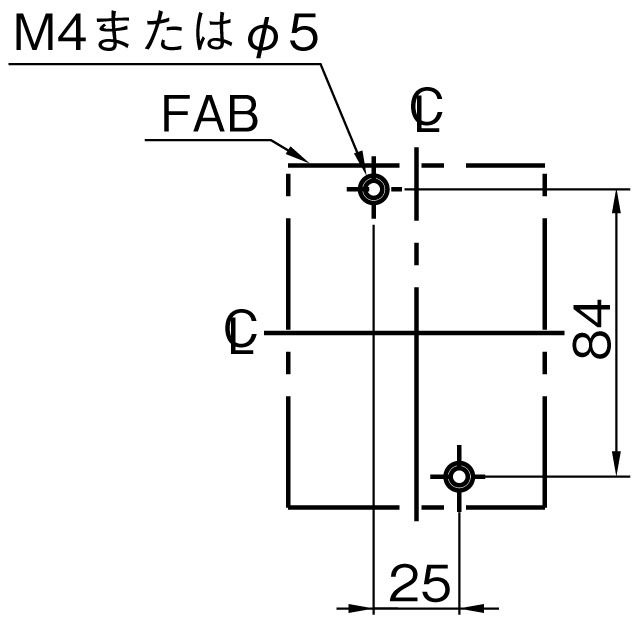

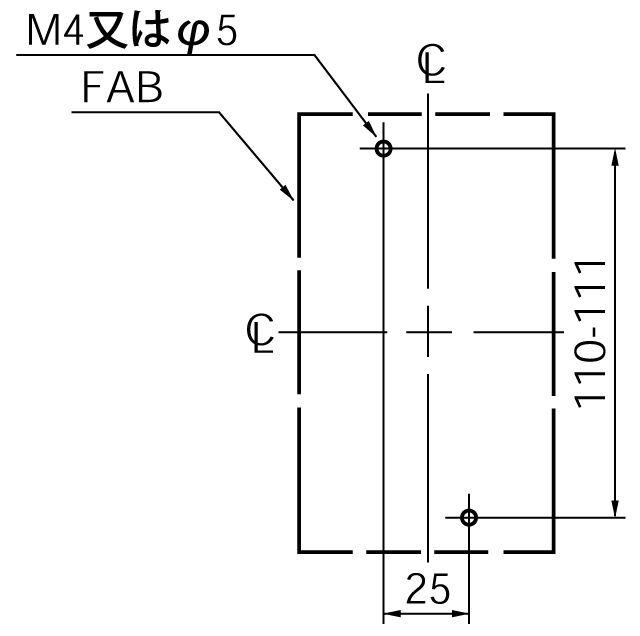

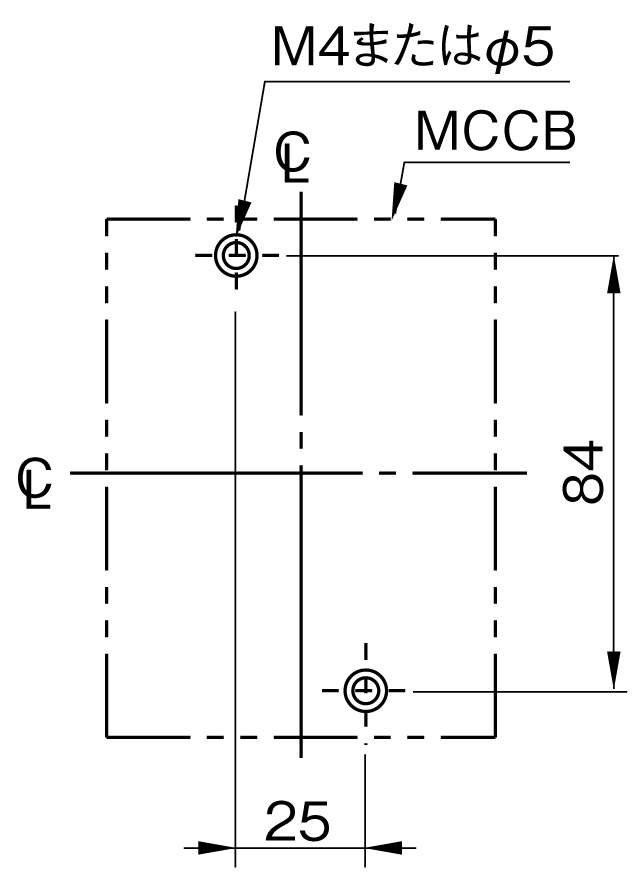

| 取付穴寸法 |  |
 |
 |
|
| 主回路 | 端子ねじ | なべ小ねじ:M8×15 | なべ小ねじ:M8×15 | なべ小ねじ:M8×14 |
| 適合圧着端子 | R2~14-8,22~38-S8(日本圧着端子製造),F60-8(60mm2専用圧着端子) | R2~14-8,22~38-S8(日本圧着端子製造),F60-8(60mm2専用圧着端子) | R2~14-8,22~38-S8(日本圧着端子製造),F60-8(60mm2専用圧着端子) | |
| 電気特性曲線 | ||||
| カタログページ | D3-95 | DC11:C11-10 | DC9:C2-23 | |
