配線用遮断器 ComPacT NSX/NSシリーズ

コンパクトNSX/NSシリーズは海外で圧倒的な知名度を誇るシュナイダーブランドの国際商品です。

ComPacT NSX/NSシリーズ

ComPacT NSXシリーズ 100-630AF

コンパクトNSXブレーカの新しいインテリジェントコントロールユニットは、受配電回路の保護・計測に最適です。
過電流保護のみの基本タイプから、電力品質管理が可能な計測機能付きタイプまで豊富な機種から選択できます。

  • ・全機種動作表示LED付き
  • ・直流3線式(NPN、PNP出力)、2線式(交流、直流用)の4方式を用意
ComPacT NSXシリーズ 100-630AF

ComPacT NSXシリーズの特長

  • ・新しいデザインにより製品イメージを刷新。
  • ・2サイズ/5フレームで、定格電流16Aから630Aまでカバーしています。
  • ・従来のコンパクトNSシリーズ、NSXシリーズとの完全互換。
  • ・Ics(定格使用短絡遮断容量)がIcu(定格限界短絡遮断容量)と同一で遮断性能が向上しています(AC440V以下)。
  • ・正面カバーの透明化に依り内装付属品の内容が容易に確認可能。
  • ・新しいトグルハンドルに依り操作性を向上。

ComPacT NSXシリーズの主な機能

インテリジェントコントロールユニットで様々な機能が選択できます。

  • ・過電流保護のみの基本タイプから、電力品質管理可能なタイプまで豊富なラインアップを用意しています。
  • ・長限時、短限時、瞬時、漏電の組合せができ、電流計、電力量計、高調波計など各種計測機能の組合せも可能です。
  • ・パラメータ計測、演算、データ保存、ログイベント記録、警報出力、コミュニケーション(通信)なども可能です。

過電流保護のみ(マイクロロジック2)

過電流保護のみ

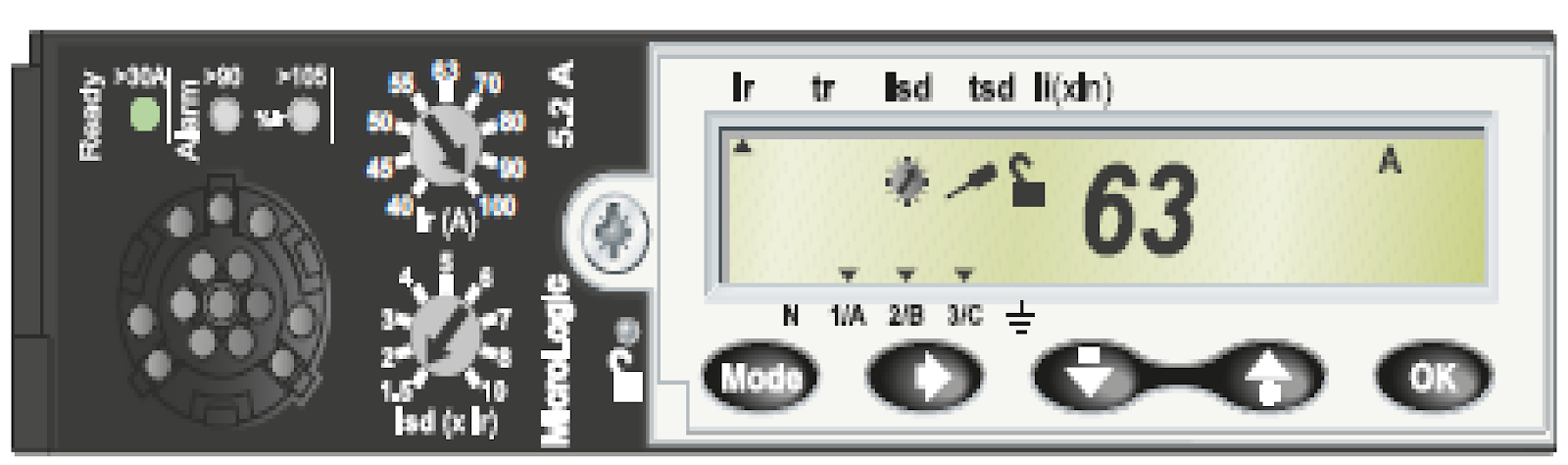

電流計付、電力監視機能付(マイクロロジック5E)

電流計付、電力監視機能付

外部操作ハンドル

コンパクトな外部操作ハンドル、電気操作装置も用意しています。
ハンドルを取り付けたままで、インテリジェントコントロールユニットの設定変更も可能です。

外部操作ハンドル

ComPacT NSシリーズ 630-1600AF

  • ・630～1600AFをカバーするIEC規格対応のブレーカです。
    豊富な遮断容量レンジと、豊富な保護特性をもつ世界のスタンダードブレーカです。
  • ・3、4極品(630～1600AF)は電子式トリップユニットを標準装備しています。
  • ・モジュラーシステムによるトリップユニットや付属品の共用化、客先取付化により、客先自由度が向上します。

ComPacT NSXシリーズ

基本形式 NSX100
アンペアフレーム 100
定格絶縁電圧(V) Ui 800
定格インパルス耐電圧(kV) Uimp 8
遮断容量区分 F N H L
極数 2、3、4
定格電流 In(A)基準周囲温度40℃ 熱動-電磁式 16、25、32、40、50、63、80、100
IEC60947-2、EN60947-2 電子式 18-40可調整、40-100可調整
遮断性能 Icu/Ics(kA) AC660、690V 8/4 10/10 10/10 20/20
IEC60947-2 AC525V 22/11 35/35 35/35 50/50
EN60947-2 AC500V 25/12.5 36/36 50/50 70/70
AC440V 35/35 50/50 65/65 130/130
AC380、415V 36/36 50/50 70/70 150/150
AC220、240V 85/85 90/90 100/100 150/150
過電流引外し方式 熱動-電磁式 ○
電子式 ○
接続方式 表面形 ○
裏面形 ○
外形寸法(mm) 表面形 W 105(2P/3P)、140(4P)
幅(W)× 高さ(H)× 奥行(D) H 161
端子部を除く D 86
基本形式 NSX160
アンペアフレーム 160
定格絶縁電圧(V) Ui 800
定格インパルス耐電圧(kV) Uimp 8
遮断容量区分 F N H L
極数 2、3、4
定格電流 In(A)基準周囲温度40℃ 熱動-電磁式 32、40、50、63、80、100、125、160
IEC60947-2、EN60947-2 電子式 18-40可調整、40-100可調整、63-160可調整
遮断性能 Icu/Ics(kA) AC660、690V 8/8 10/10 10/10 20/20
IEC60947-2 AC525V 22/22 35/35 35/35 50/50
EN60947-2 AC500V 30/30 36/36 50/50 70/70
AC440V 35/35 50/50 65/65 130/130
AC380、415V 36/36 50/50 70/70 150/150
AC220、240V 85/85 90/90 100/100 150/150
過電流引外し方式 熱動-電磁 ○
電子式 ○
接続方式 表面形 ○
裏面形 ○
外形寸法(mm) 表面形 W 105(2P/3P)、140(4P)
幅(W)× 高さ(H)× 奥行(D) H 161
端子部を除く D 86
基本形式 NSX250
アンペアフレーム 250
定格絶縁電圧(V) Ui 800
定格インパルス耐電圧(kV) Uimp 8
遮断容量区分 F N H L
極数 2、3、4
定格電流 In(A)基準周囲温度40℃ 熱動-電磁式 63、80、100、125、160、200、250
IEC60947-2、EN60947-2 電子式 18-40可調整、40-100可調整、63-160可調整、100-250可調整
遮断性能 Icu/Ics(kA) AC660、690V 8/8 10/10 10/10 20/20
IEC60947-2 AC525V 22/22 35/35 35/35 50/50
EN60947-2 AC500V 30/30 36/36 50/50 70/70
AC440V 35/35 50/50 65/65 130/130
AC380、415V 36/36 50/50 70/70 150/150
AC220、240V 85/85 90/90 100/100 150/150
過電流引外し方式 熱動-電磁 ○
電子式 ○
接続方式 表面形 ○
裏面形 ○
外形寸法(mm) 表面形 W 105(2P/3P)、140(4P)
幅(W)× 高さ(H)× 奥行(D) H 161
端子部を除く D 86
基本形式 NSX400
アンペアフレーム 400
定格絶縁電圧(V) Ui 800
定格インパルス耐電圧(kV) Uimp 8
遮断容量区分 F N H L
極数 3、4
定格電流 In(A)基準周囲温度40℃ 電子式 160-400 可調整
IEC60947-2、EN60947-2
遮断性能 Icu/Ics(kA) AC660、690V 10/10 10/10 20/10 35/12
IEC60947-2 AC525V 20/10 22/11 35/11 50/12
EN60947-2 AC500V 25/25 30/30 50/50 70/70
AC440V 30/30 42/42 65/65 130/130
AC380、415V 36/36 50/50 70/70 150/150
AC220、240V 40/40 85/85 100/100 150/150
過電流引外し方式 電子式 ○
接続方式 表面形 ○
裏面形 ○
外形寸法(mm) 表面形 W 140(3P)、185(4P)
幅(W)× 高さ(H)× 奥行(D) H 255
端子部を除く D 110
基本形式 NSX630
アンペアフレーム 630
定格絶縁電圧(V) Ui 800
定格インパルス耐電圧(kV) Uimp 8
遮断容量区分 F N H L
極数 3、4
定格電流 In(A)基準周囲温度40℃ 電子式 250-630 可調整
IEC60947-2、EN60947-2
遮断性能 Icu/Ics(kA) AC660、690V 10/10 10/10 20/10 35/12
IEC60947-2 AC525V 20/10 22/11 35/11 50/12
EN60947-2 AC500V 25/25 30/30 50/50 70/70
AC440V 30/30 42/42 65/65 130/130
AC380、415V 36/36 50/50 70/70 150/150
AC220、240V 40/40 85/85 100/100 150/150
過電流引外し方式 電子式 ○
接続方式 表面形 ○
裏面形 ○
外形寸法(mm) 表面形 W 140(3P)、185(4P)
幅(W)× 高さ(H)× 奥行(D) H 255
端子部を除く D 110

保護・計測／表示機能比較表

機種・形式 保護・計測 表示
インテリジェントコントロールユニット インテリジェントコントロール
ユニットLCD部
(マイクロロジック5A、5Eのみ)		 ディスプレイユニット
(FDM121)
マイクロロジック2 マイクロロジック5A マイクロロジック5E
機能 過電流保護 可調整長限時 ○ ○ ○ -
可調整短限時 ○ ○ ○
可調整瞬時 ○ ○ ○
計測・表示機能 保護特性設定表示 - ○ ○ ○ -
負荷電流 - ○ ○ ○ ○
線間電圧 - - ○ ○ ○
周波数 - - ○ - ○
電力 - - ○ - ○
電力量 - - ○ ○ ○
高調波 - - ○ - ○

コンパクトNSシリーズ

基本形式 NS630b
アンペアフレーム 630
定格絶縁電圧(V) Ui 800
定格インパルス耐電圧(kV) Uimp 8
遮断容量区分 N H L
極数 3、4
定格電流 In(A)基準周囲温度50℃ IEC60947-2
EN60947-2		 250-630 可調整
遮断性能 Icu/Ics(kA) AC660、690V 30/30 42/31 -/-
IEC60947-2 AC500、525V 40/40 50/37 100/100
EN60947-2 AC440V 50/50 65/48 130/130
AC380、415V 50/50 70/52 150/150
AC220、240V 85/50 85/52 150/150
過電流引外し方式 電子式 ○
接続方式 表面形 ○
裏面形 ○
基本形式 NS800
アンペアフレーム 800
定格絶縁電圧(V) Ui 800
定格インパルス耐電圧(kV) Uimp 8
遮断容量区分 N H L
極数 3、4
定格電流 In(A)基準周囲温度50℃ IEC60947-2
EN60947-2		 320-800 可調整
遮断性能 Icu/Ics(kA) AC660、690V 30/30 42/31 -/-
IEC60947-2 AC500、525V 40/40 50/37 100/100
EN60947-2 AC440V 50/50 65/48 130/130
AC380、415V 50/50 70/52 150/150
AC220、240V 85/50 85/52 150/150
過電流引外し方式 電子式 ○
接続方式 表面形 ○
裏面形 ○
基本形式 NS1000
アンペアフレーム 1000
定格絶縁電圧(V) Ui 800
定格インパルス耐電圧(kV) Uimp 8
遮断容量区分 N H L
極数 3、4
定格電流 In(A)基準周囲温度50℃ IEC60947-2
EN60947-2		 400-1000 可調整
遮断性能 Icu/Ics(kA) AC660、690V 30/30 42/31 -/-
IEC60947-2 AC500、525V 40/40 50/37 100/100
EN60947-2 AC440V 50/50 65/48 130/130
AC380、415V 50/50 70/52 150/150
AC220、240V 85/50 85/52 150/150
過電流引外し方式 電子式 ○
接続方式 表面形 ○
裏面形 ○
基本形式 NS1250
アンペアフレーム 1250
定格絶縁電圧(V) Ui 800
定格インパルス耐電圧(kV) Uimp 8
遮断容量区分 N H
極数 3、4
定格電流 In(A)基準周囲温度50℃ IEC60947-2
EN60947-2		 500-1250 可調整
遮断性能 Icu/Ics(kA) AC660、690V 30/30 42/31
IEC60947-2 AC500、525V 40/40 50/37
EN60947-2 AC440V 50/50 65/48
AC380、415V 50/50 70/52
AC220、240V 85/50 85/52
過電流引外し方式 電子式 ○
接続方式 表面形 ○
裏面形 ○
基本形式 NS1600
アンペアフレーム 1600
定格絶縁電圧(V) Ui 800
定格インパルス耐電圧(kV) Uimp 8
遮断容量区分 N H
極数 3、4
定格電流 In(A)基準周囲温度50℃ IEC60947-2
EN60947-2		 640-1600 可調整
遮断性能 Icu/Ics(kA) AC660、690V 30/15 42/21
IEC60947-2 AC500、525V 40/20 50/25
EN60947-2 AC440V 50/25 65/32
AC380、415V 50/37 70/37
AC220、240V 85/37 85/37
過電流引外し方式 電子式 ○
接続方式 表面形 ○
裏面形 ○

NSX100、NSX160、NSX250表面形

NSX400表面形

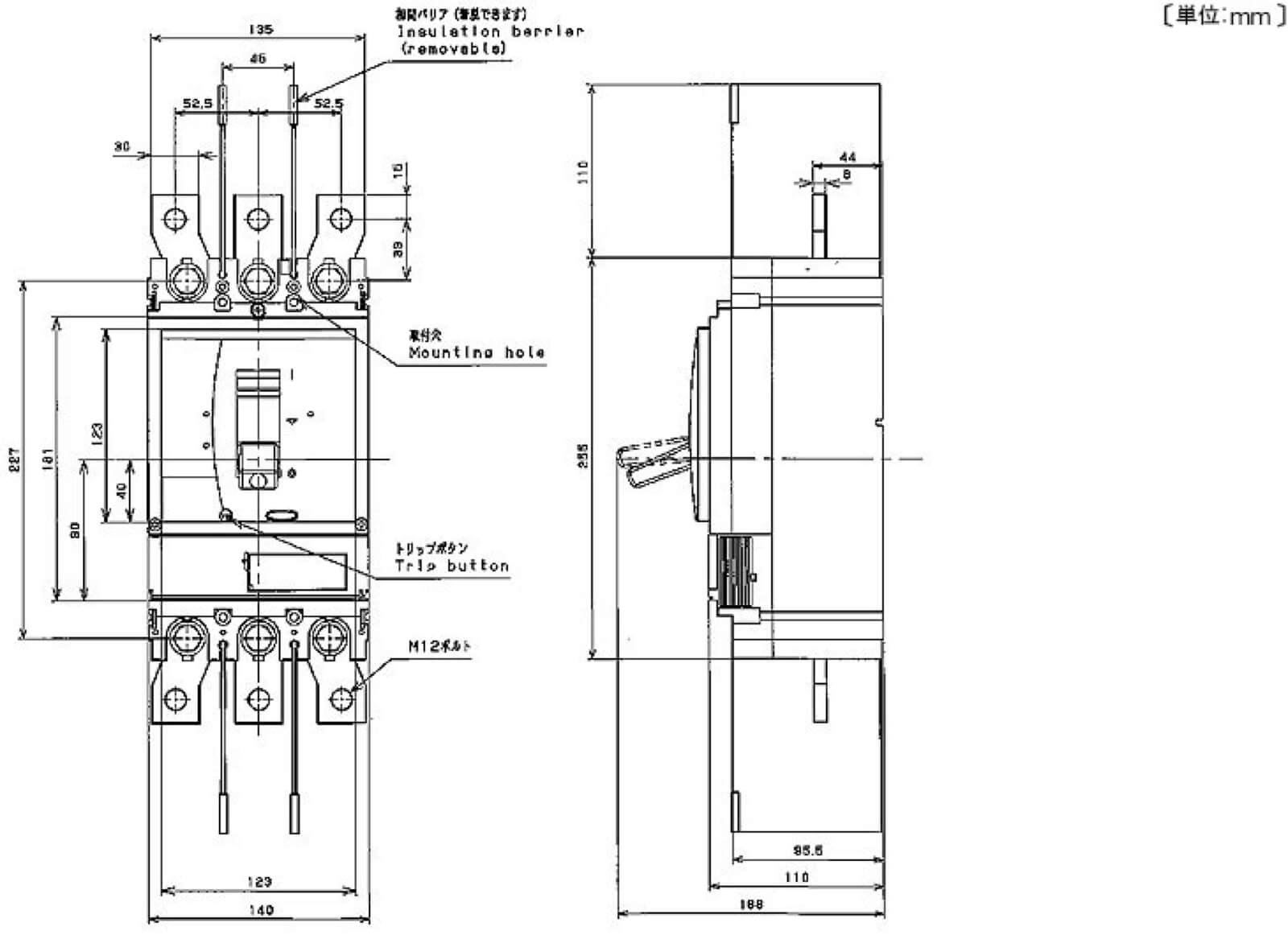

NSX630表面形

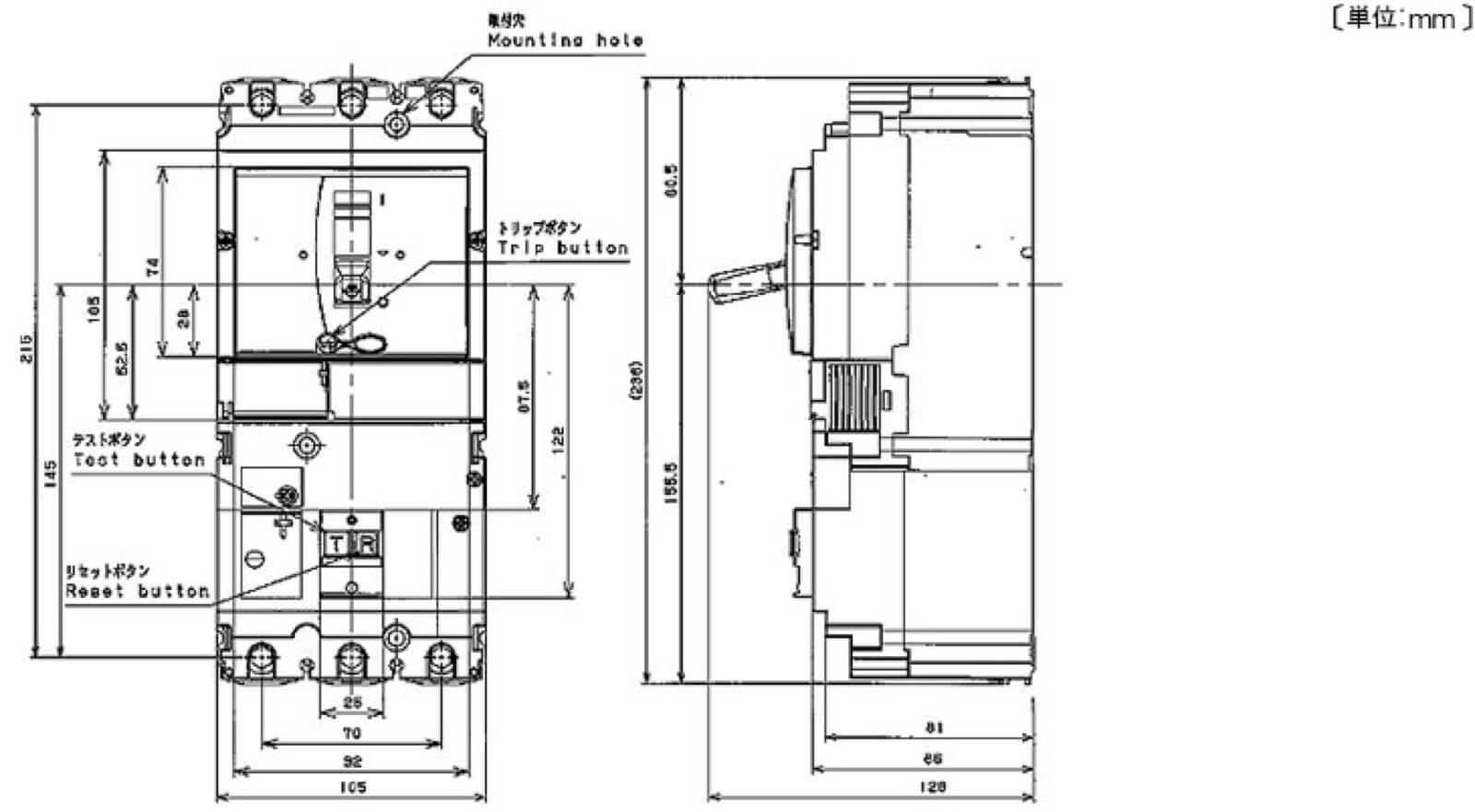

NSX100、NSX160、NSX250表面形 Vigiモジュール付

NSX400表面形 Vigiモジュール付

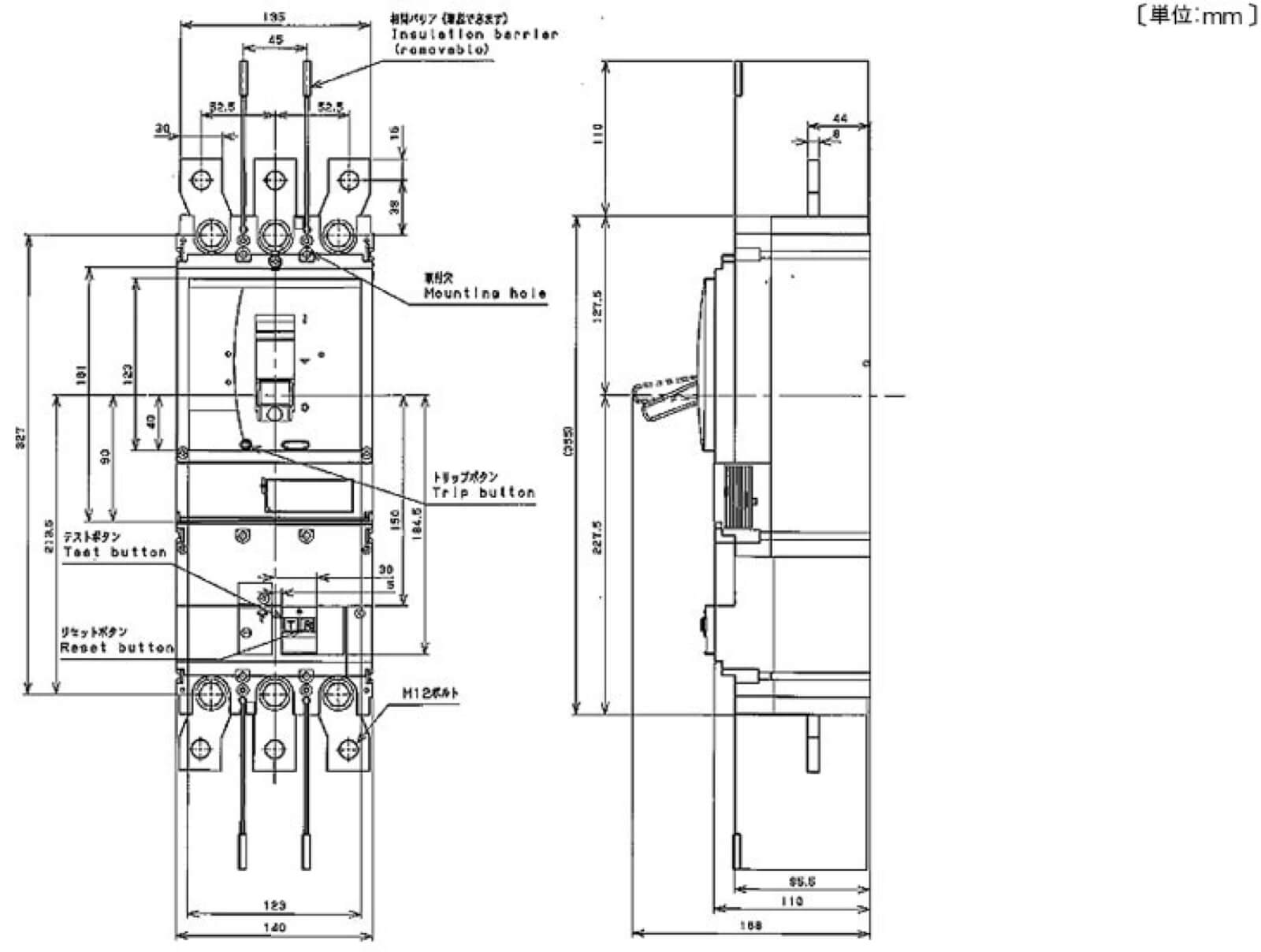

NSX630表面形 Vigiモジュール付
