QOUシリーズ

UL489登録品の小形ブレーカで、10Aから125Aまでラインアップしています。

北米で長い実績のUL489認定小形ブレーカ

1極品(19mm)~3極品(57mm)で125Aまで用意したミニチュアブレーカ。
UL489・IEC・CCC規格を1台でカバーしており、幅広い輸出先に対応できるUL489対応の最小クラスの小形ブレーカです。

  • ・UL489適用で125Aまで対応の最小クラスのブレーカ。
  • ・モジュール式の超小形高性能ブレーカ。
    しかもマルチスタンダード。
  • ・標準でDINレール、表面形、埋込方形の3種類の取付が可能。
  • ・10~60Aまでのラグ端子は現場で方向転換でき、埋め込み形で取付ける際に後方より配線可能。
  • ・10~60Aまで丸形圧着端子対応品も用意。

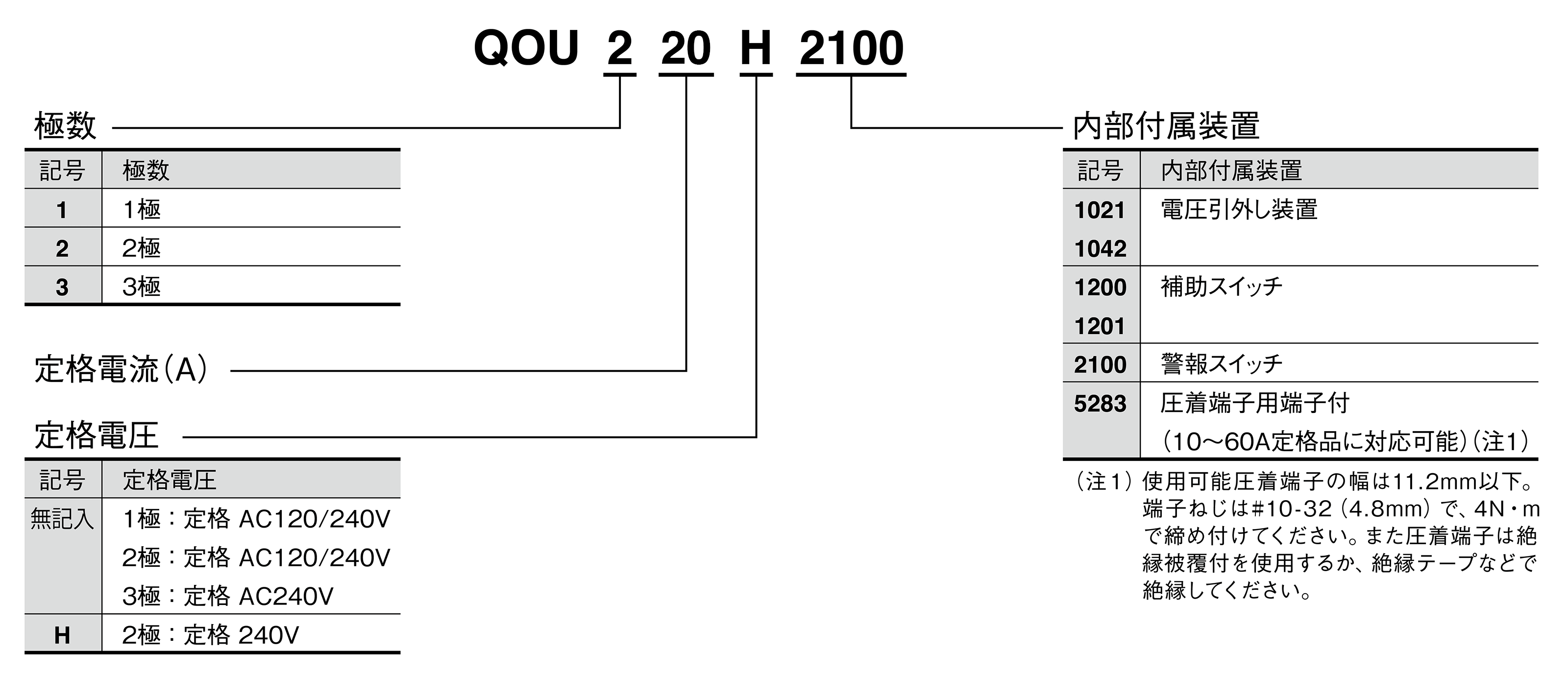

ミニチュアサーキットブレーカ QOUシリーズ 定格・機種

定格電流 1極 2極 3極
AC120/240V AC120/240V AC240V AC240V
形式 形式 形式 形式
10 QOU110 QOU210 - QOU310
15 QOU115 QOU215 QOU215H QOU315
20 QOU120 QOU220 QOU220H QOU320
25 QOU125 QOU225 QOU225H QOU325
30 QOU130 QOU230 QOU230H QOU330
35 QOU135 QOU235 - QOU335
40 QOU140 QOU240 - QOU340
45 QOU145 QOU245 - QOU345
50 QOU150 QOU250 - QOU350
60 QOU160 QOU260 - QOU360
70 QOU170 QOU270 - QOU370
80 QOU180 QOU280 - QOU380
90 QOU190 QOU290 - QOU390
100 QOU1100 QOU2100 - QOU3100
125 - QOU2125 - -

AC120/240V:AC120/240V 単相3線式または AC208V(スター結線)/120V三相4線式
AC240V:AC240VΔ(デルタ結線)またはAC240V 単相2線式

ミニチュアサーキットブレーカ QOU 定格遮断容量

タイプ 極数 AC120/240V AC240V DC48V
QOU 1極 10kA - 5kA
2極 10kA - 5kA
3極 - 10kA 5kA
QOU-H 2極 - 5kA -

10-70A(1P、2P)、10-60A(3P)

80-100A(1P)、80-125A(2P)、70-100A(3P)

QOUシリーズ(UL489、CSA C22.2 No.5.1)
