FACTORY AUTOMATION ファクトリーオートメーション

オートブレーカ・漏電遮断器ミニチュアサーキットブレーカ

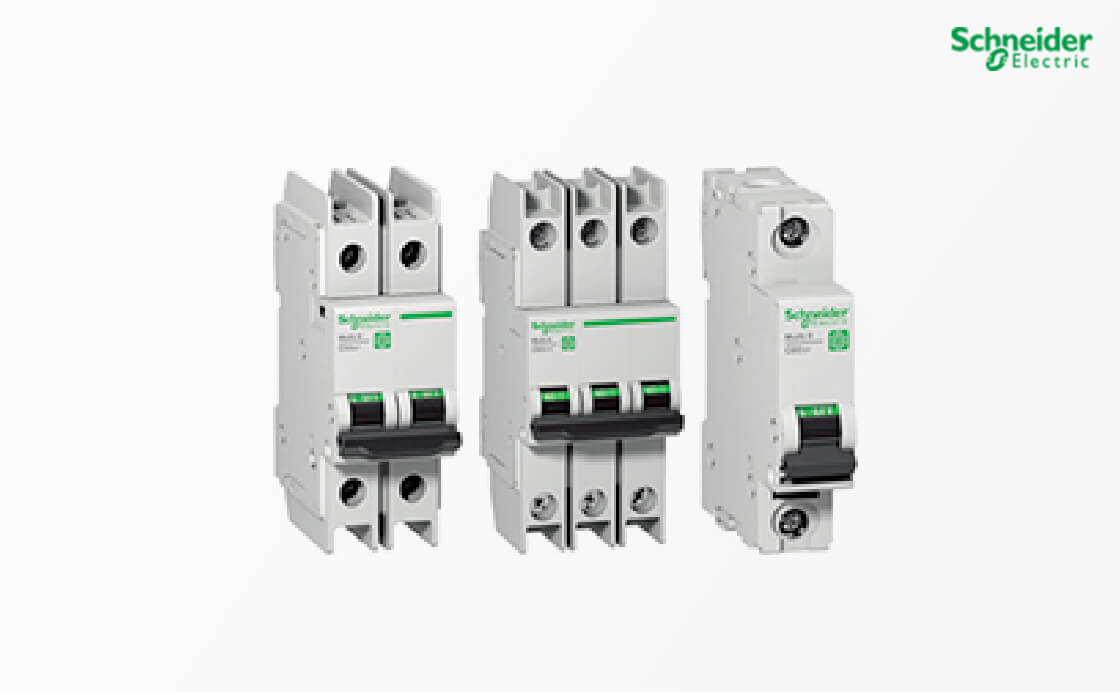

Multi9シリーズ

フリーワードから探す

UL認定品の適用電流範囲を拡大した新形Multi9シリーズのミニチュアサーキットブレーカです。

  • ・UL489認定品の定格電流を63Aまで拡大。
  • ・遮断容量を14kA(AC240V の場合)まで格上。
  • ・UL定格AC240V品とAC480Y/277V品を一本化し、小型化。
  • ・海外規格マルチ対応。(UL/CSA、IEC、EN(CE)、GB(CCC))。
  • ・電線直付タイプと丸形圧着端子タイプをラインアップ。
  • ・分岐回路数に合わせて、切断可能な専用ブスバーを用意。

※ ご希望の形式をお選びください。形式をクリックすると製品詳細ページをご覧いただけます。

対象回路 制御盤分岐回路用 制御盤機器保護用
取得規格 UL489 UL1077
接続タイプ 電線直付け 丸形圧着端子 電線直付け
極数 1極 2極 3極 1極 2極 3極 1極 2極 3極 4極
標準
(Cカーブ)
M9F421 M9F422 M9F423 M9F521 M9F522 M9F523 M9F221 M9F222 M9F223 M9F224
トランス・モータ用
(Dカーブ)
M9F431 M9F432 M9F433 M9F531 M9F532 M9F533 M9F231 M9F232 M9F233 M9F234
電子回路用
(Zカーブ)
M9F441 - - M9F541 - - - - - -
電子回路用
(Bカーブ)
- - - - - - M9F211 M9F212 M9F213 M9F214
