電子式ブレーカ BW□RAEシリーズBW1250RAE-4P 新旧製品比較
フリーワードから探す
| 新旧比較 | 現行品 | 1世代前 | |
|---|---|---|---|
| 形式 | BW1250RAE-4P | SA1204E | |
| 定格電流値【A】 | 500-600-700-800-1000-1200-1250(可調整) | 600-700-800-1000-1200(可調整) | |
| 遮断容量 Icu/Ics【kA】 JIS |
AC500V | 45/34 | 45/- |
| AC440/415/ 400/380V |
65/50(AC440V),70/50(AC415-400V),85/65(AC380V) | 65/-(AC440-400V) | |
| AC230V | 100/75(AC240-230V) | 100/- | |
| DC250V | - | - | |
外形寸法[mm]
 |
a | 280 | 280 |
| b | 370 | 370 | |
| c | 120 | 120 | |
| d | 171 | 171 | |

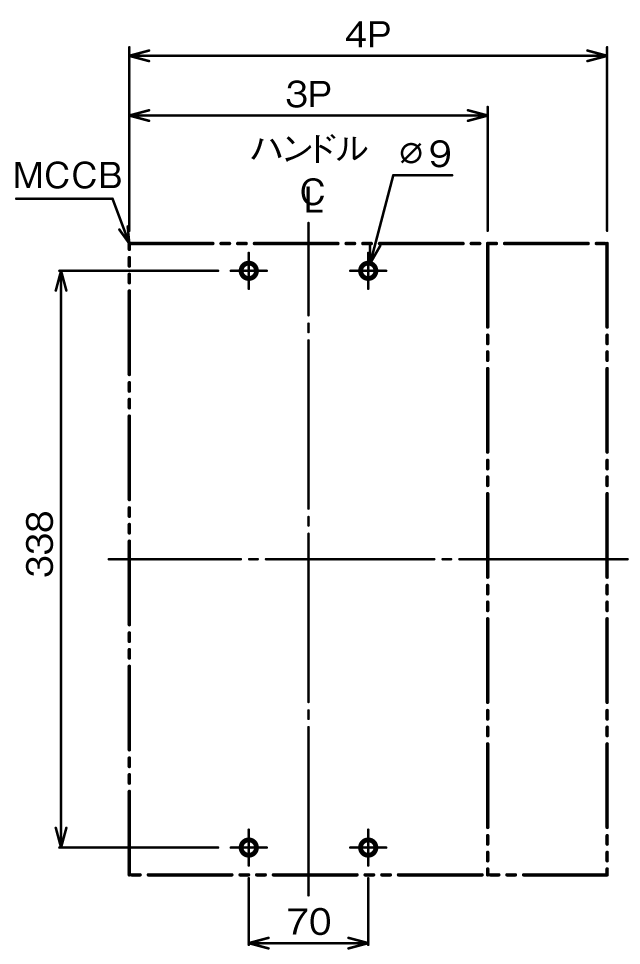

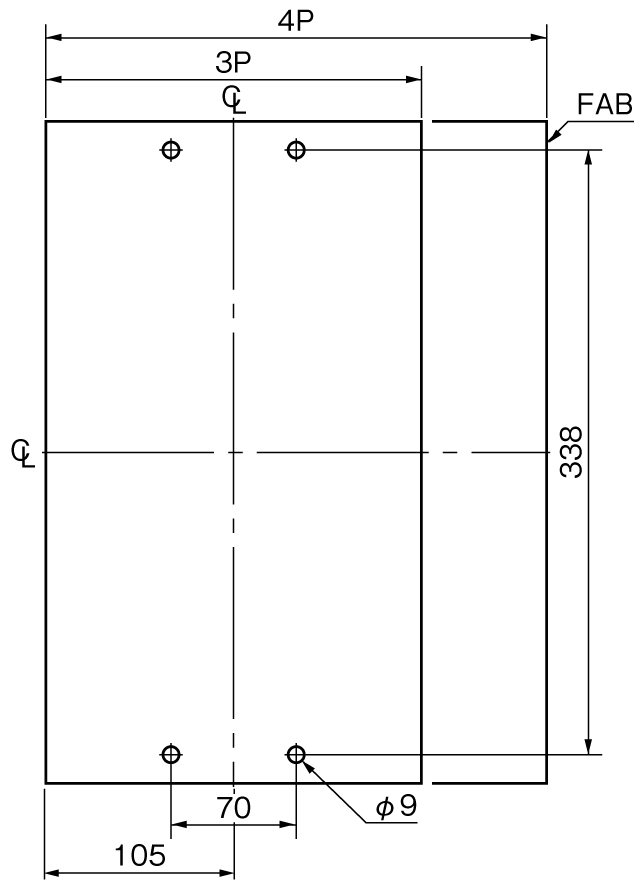

| 取付穴寸法 |  |
 |
|
| 主回路 | 端子ねじ | 六角ボルト+ナット:M12×40 | 六角ボルト+ナット:M12 |
| 適合圧着端子 | R100~200-12,325-12(日本圧着端子製造) | ||

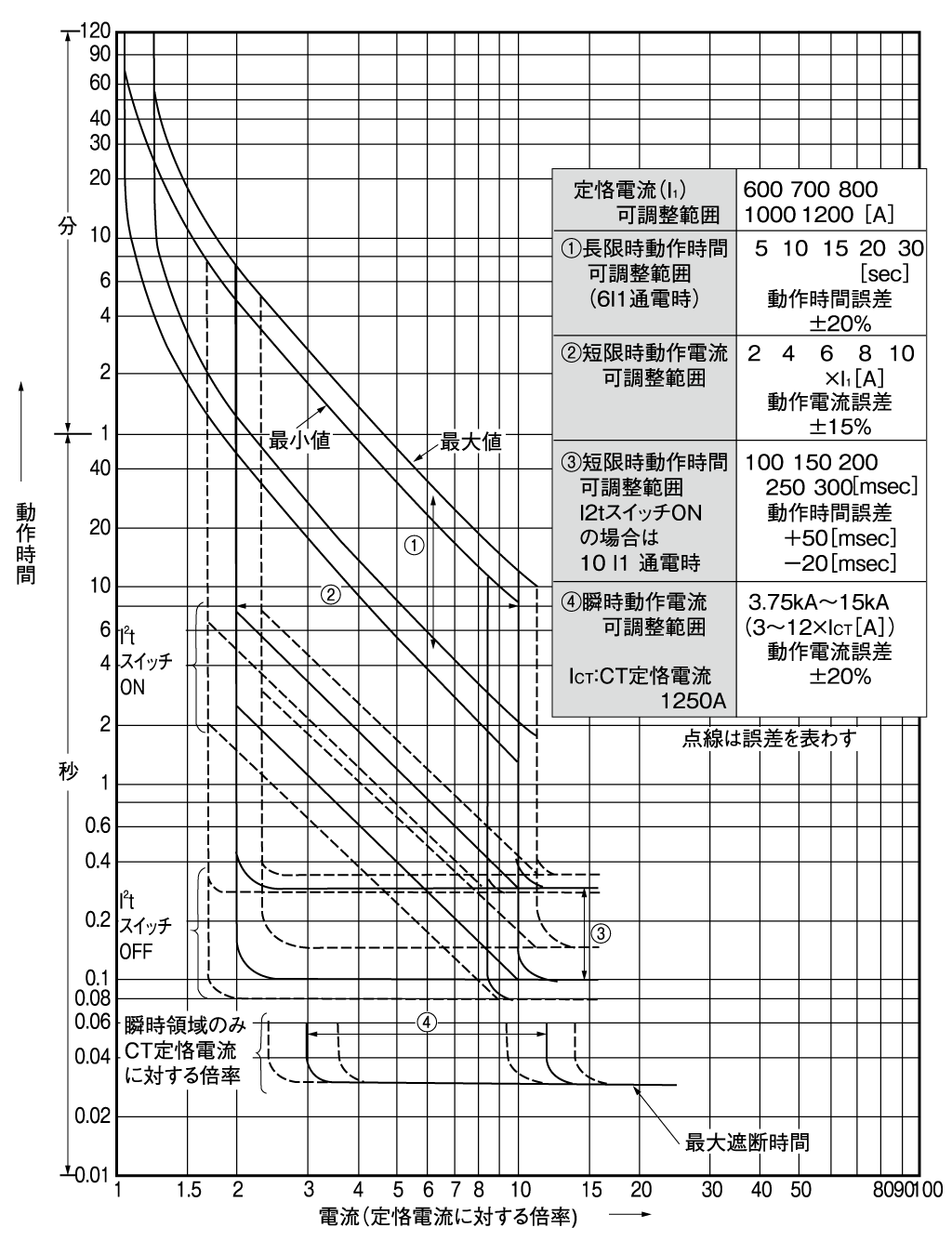

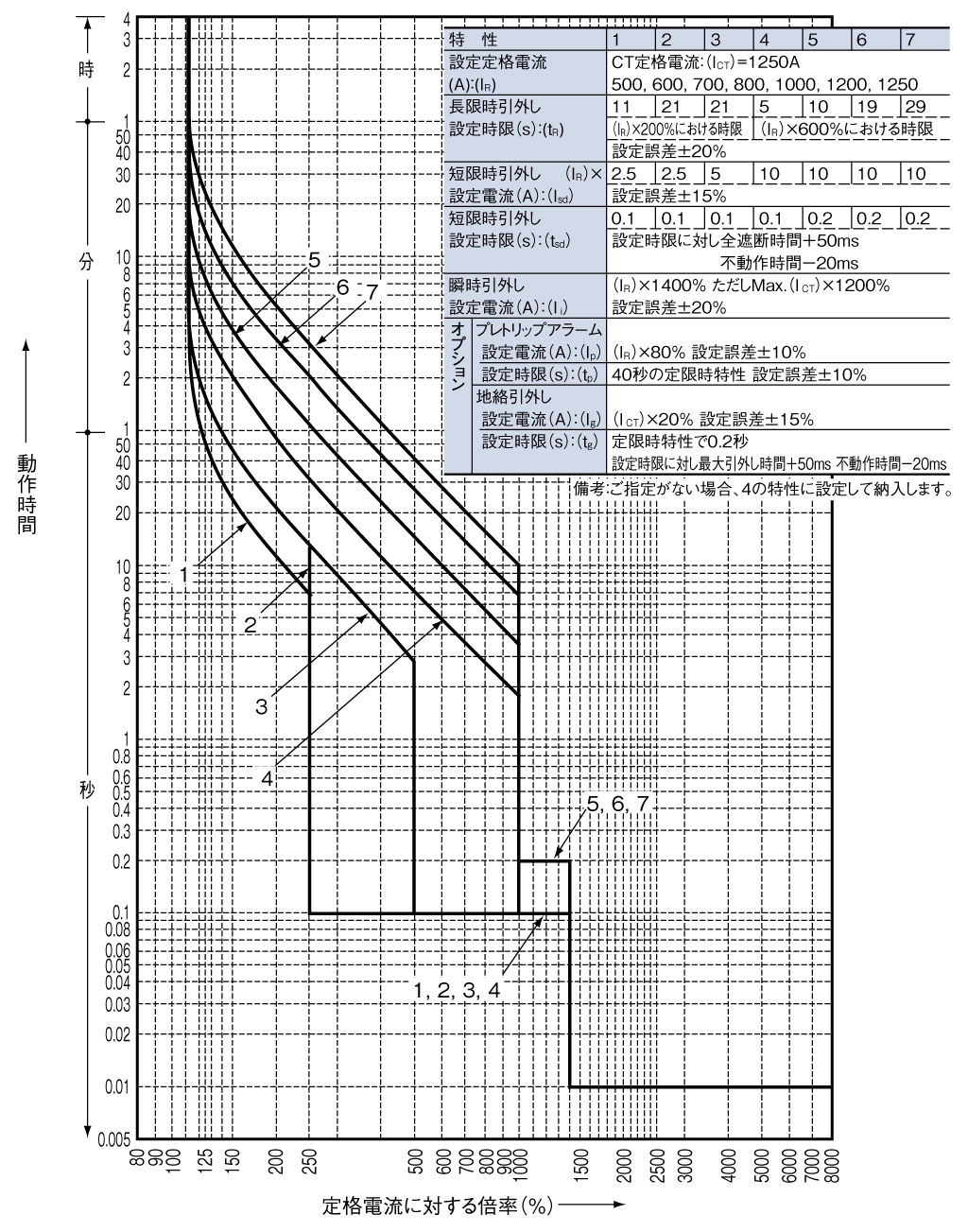

| 電気特性曲線 |
|
|
|
| カタログページ | D3-76 | DC13:D3-70 | |
