電子式ブレーカ BW□RAEシリーズBW2500RAE-4P 新旧製品比較
フリーワードから探す
| 新旧比較 | 現行品 | 1世代前 | |
|---|---|---|---|
| 形式 | BW2500RAE-4P | SA2504E | |
| 定格電流値【A】 | 1200-1400-1600-2000-2500(可調整) | 1200-1400-1600-2000-2500(可調整) | |
| 遮断容量 Icu/Ics【kA】 JIS |
AC500V | 65/50 | 65/- |
| AC440/415/ 400/380V |
85/65(AC440-415-400V),100/75(AC380V) | 85/-(AC440V),100/-(AC400V) | |
| AC230V | 125/94(AC240-230V) | 125/- | |
| DC250V | - | - | |
外形寸法[mm]
 |
a | 429 | 429 |
| b | 450 | 450 | |
| c | 185 | 185 | |
| d | 245 | 245 | |

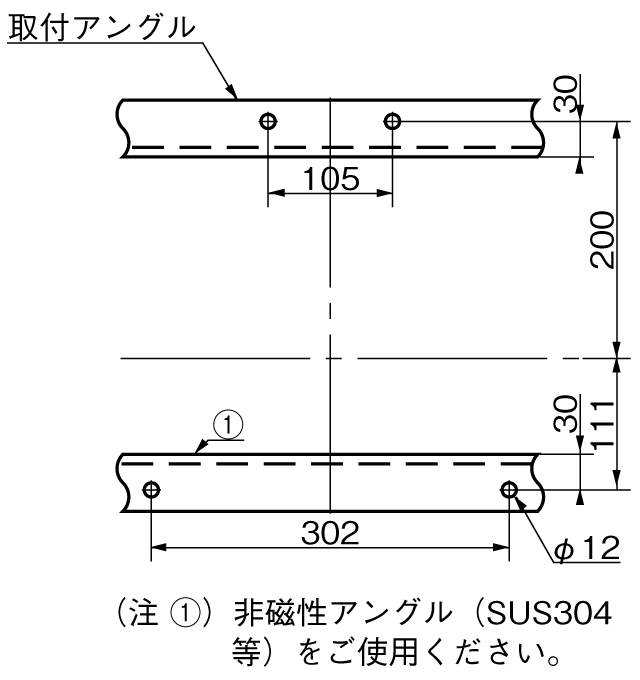

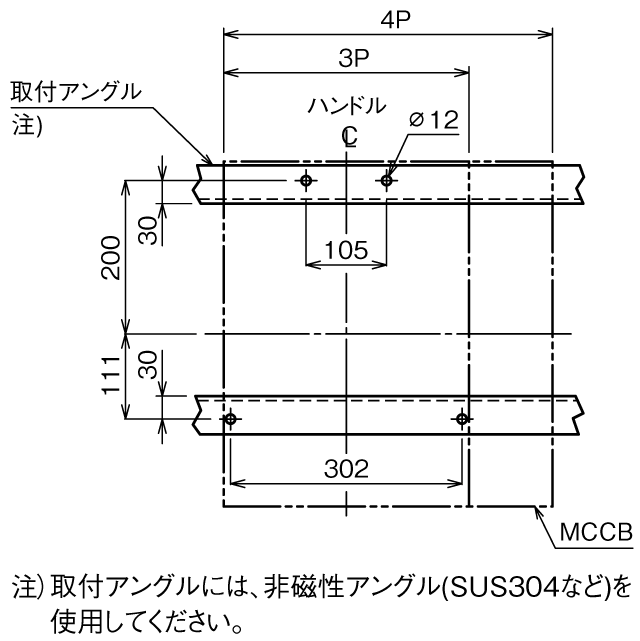

| 取付穴寸法 |  |
 |
|
| 主回路 | 端子ねじ | 六角ボルト+ナット:M10×60 | 六角ボルト+ナット:M12 |
| 適合圧着端子 | |||

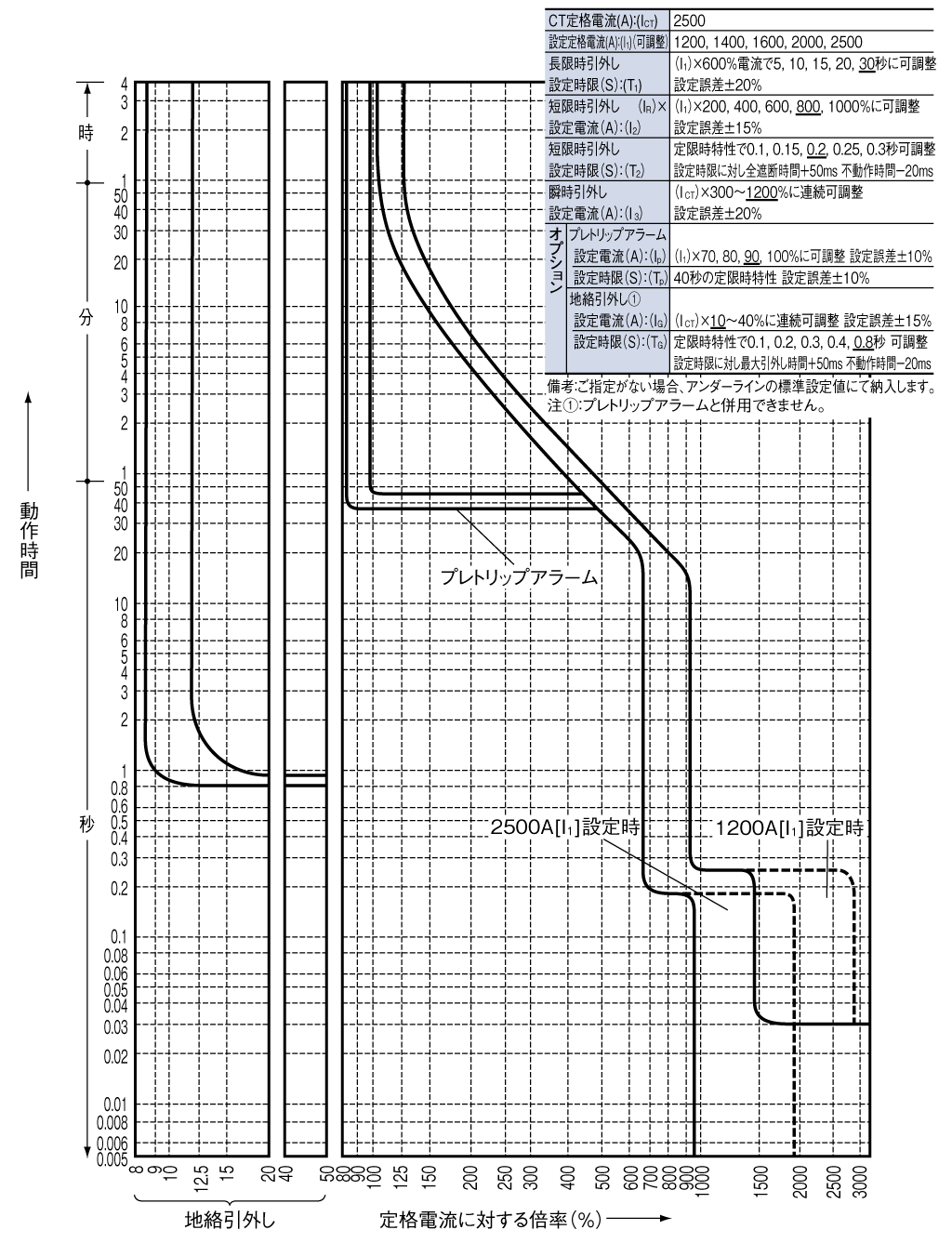

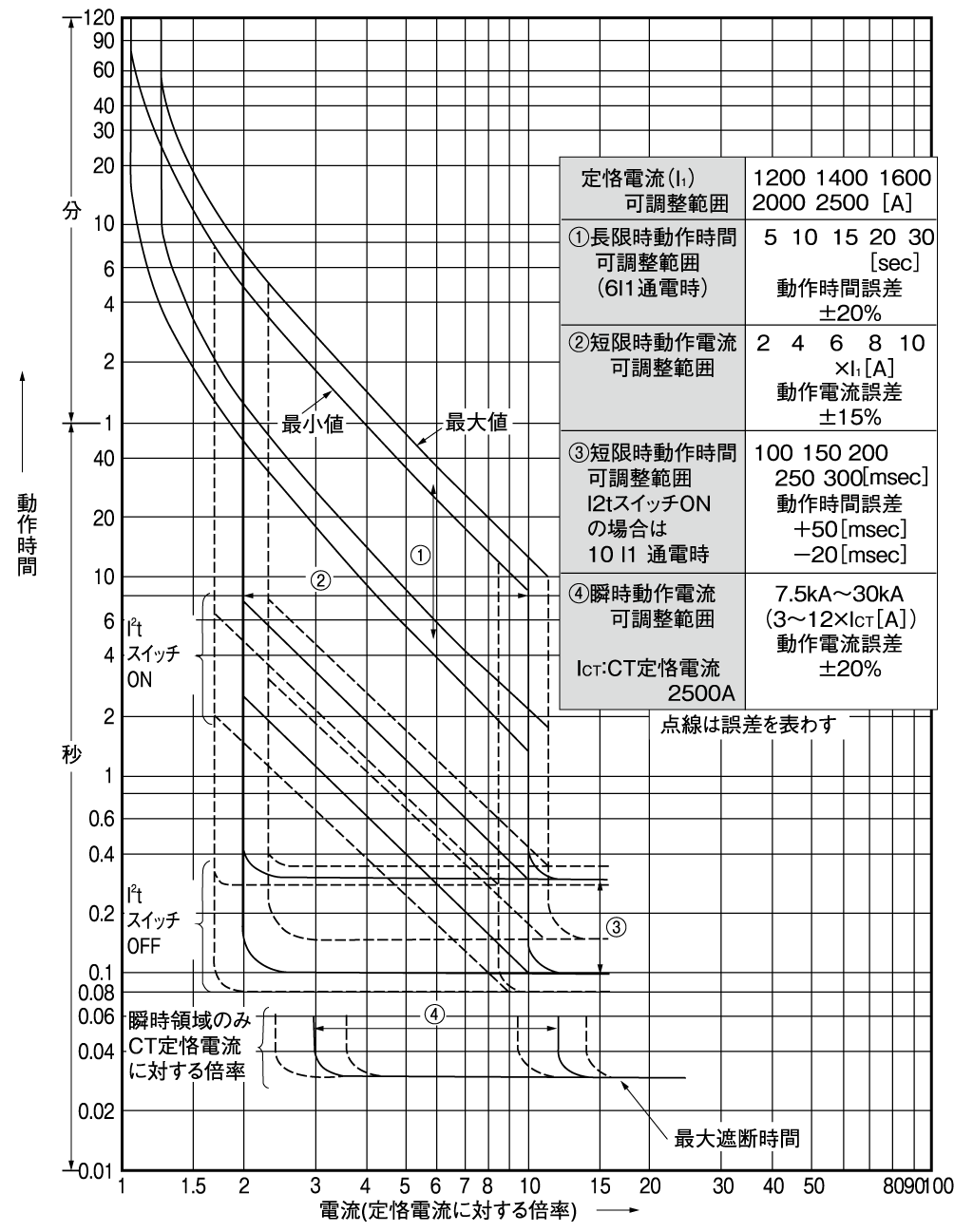

| 電気特性曲線 |
|
|
|
| カタログページ | D3-77 | DC13:D3-70 | |
