電子式ブレーカ BW□RAEシリーズBW400RAE-4P 新旧製品比較
フリーワードから探す
| 新旧比較 | 現行品 | 1世代前 | |
|---|---|---|---|
| 形式 | BW400RAE-4P | SA404E | |
| 定格電流値【A】 | 175-200-225-250-300-350-400(可調整) | 200-225-250-300-350-400(可調整) | |
| 遮断容量 Icu/Ics【kA】 JIS |
AC500V | 30/30 | 30/- |
| AC440/415/ 400/380V |
45/45(AC440V),50/50(AC415-400-380V) | 50/-(AC440-400V) | |
| AC230V | 85/85(AC240-230V) | 85/- | |
| DC250V | - | - | |
外形寸法[mm]
 |
a | 185 | 185 |
| b | 260 | 260 | |
| c | 103 | 103 | |
| d | 145 | 131 | |

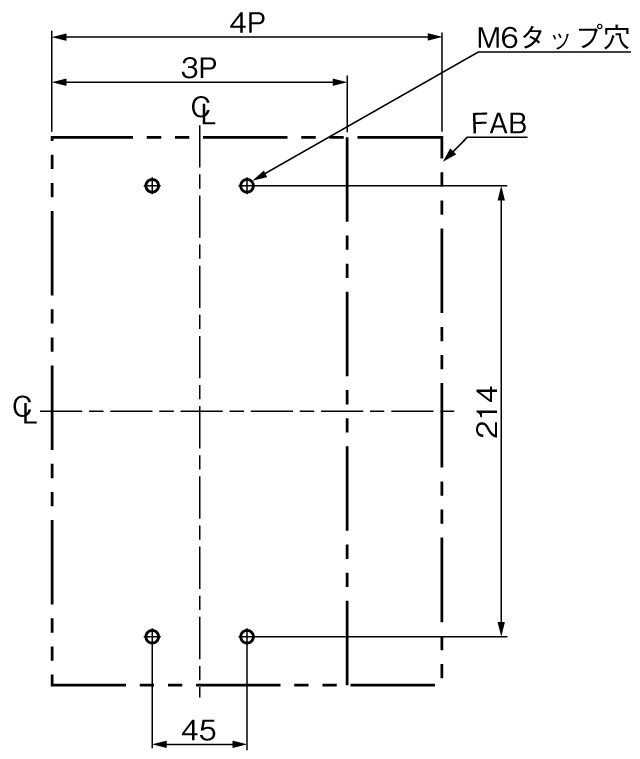

| 取付穴寸法 |  |
 |
|
| 主回路 | 端子ねじ | 六角穴付ボルト:M10×25 | 六角穴付ボルト:M10×30 |
| 適合圧着端子 | 平形端子なし：R38~60-10,CB100~150-10
平形端子付：R38~200-12,325-12(日本圧着端子製造) |
||

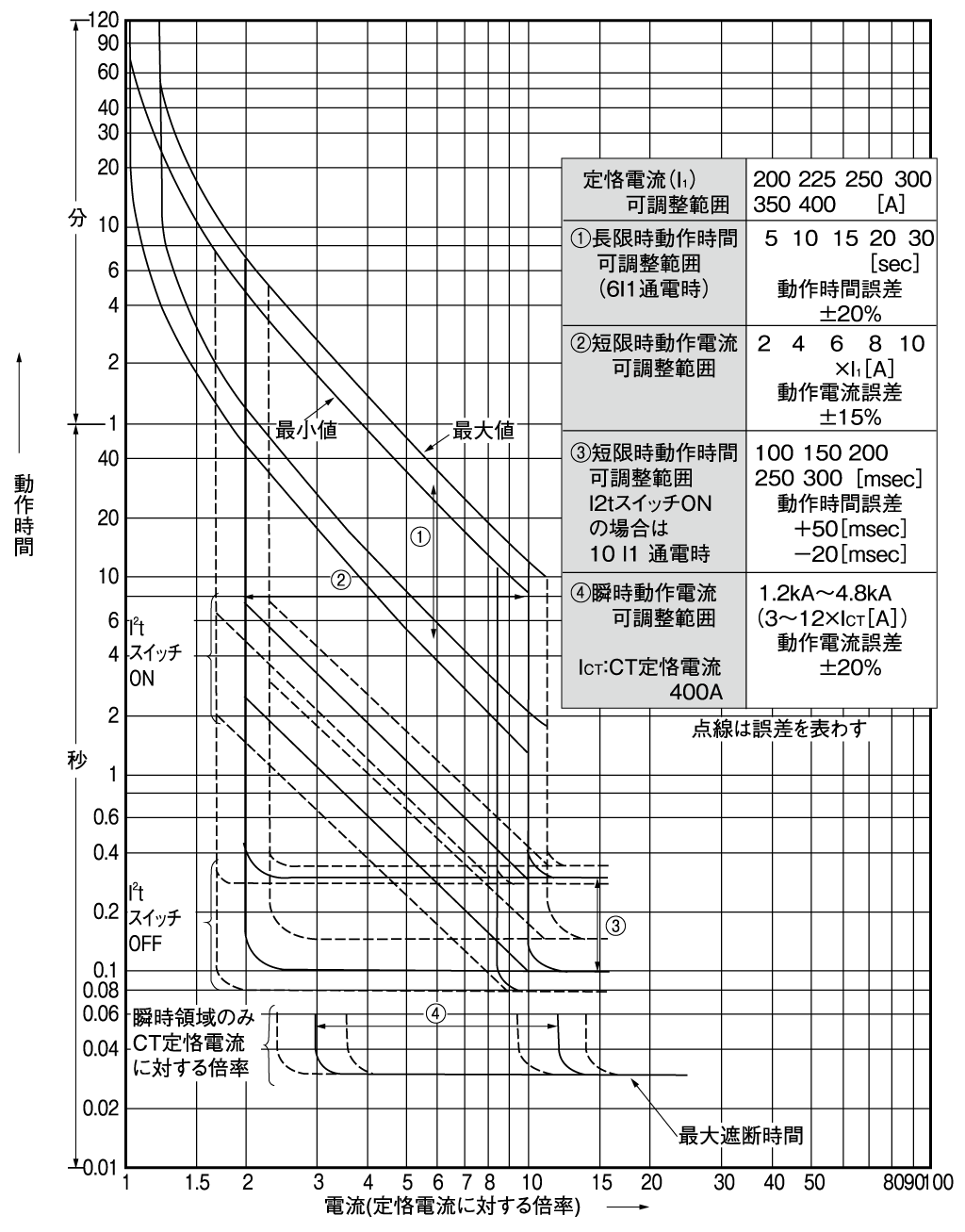

| 電気特性曲線 |
|
|
|
| カタログページ | D3-75 | DC13:D3-69 | |
