G-TWINシリーズ 一般配線用 グローバル品BW100EAGU-3P 新旧製品比較
フリーワードから探す
| 新旧比較 | 現行品 | 1世代前 | |
|---|---|---|---|
| 形式 | BW100EAGU-3P | EA103CUL | |
| 定格電流値【A】 | 60,63,70,75,80,90,100 | 60,70,75,80,90,100 | |
| 遮断容量 Icu/Ics【kA】 JIS |
AC500V | 7.5/4 | 7.5/4 |
| AC440/415/ 400/380V |
10/5 | 10/5 | |
| AC230V | 25/13 | 25/13 | |
| DC250V | - | - | |
| 遮断容量 AIC【kA】 UL489 |
AC480V | - | - |
| AC480Y/277V | - | - | |
| AC240V | 14 | 14 | |
| DC125/250V | - | - | |
外形寸法[mm]
 |
a | 75 | 75 |
| b | 120 | 120 | |
| c | 60 | 60 | |
| d | 84 | 84 | |

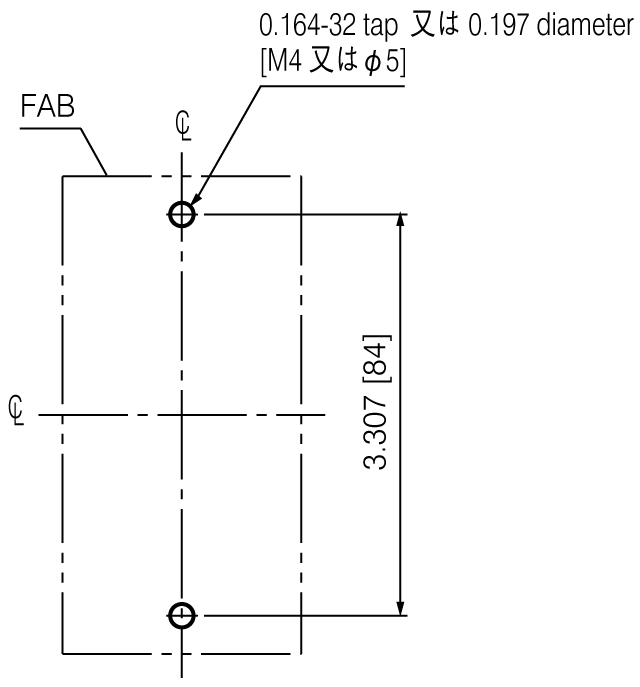

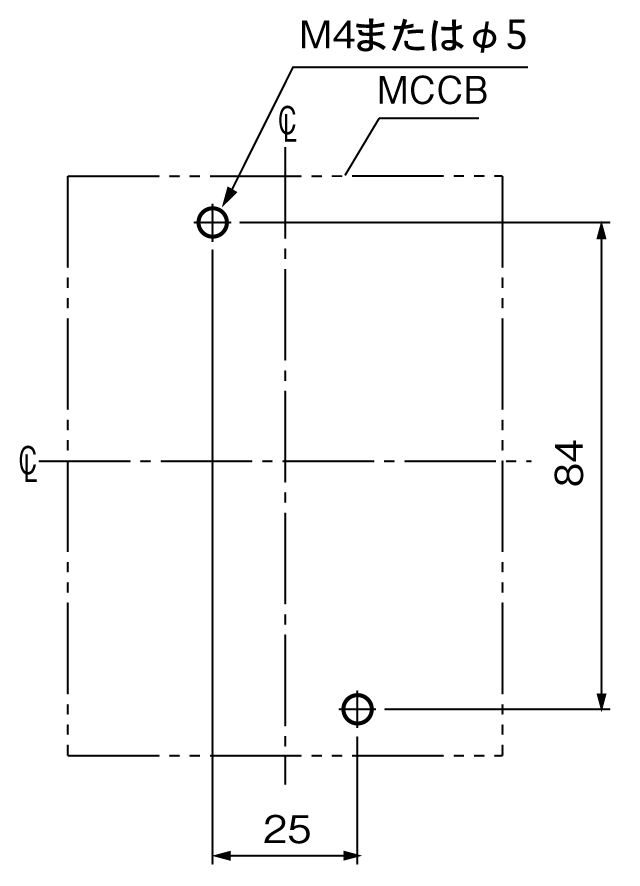

| 取付穴寸法 |  |
 |
|
| 主回路 | 端子ねじ | なべ小ねじ:M8×15 | なべ小ねじ:M8×15 |
| 適合圧着端子 | R14~22-8,22~38-S8(日本圧着端子製造),R22~38-8S(ニチフ端子工業) | R14-8,22~38-S8(日本圧着端子製造) | |

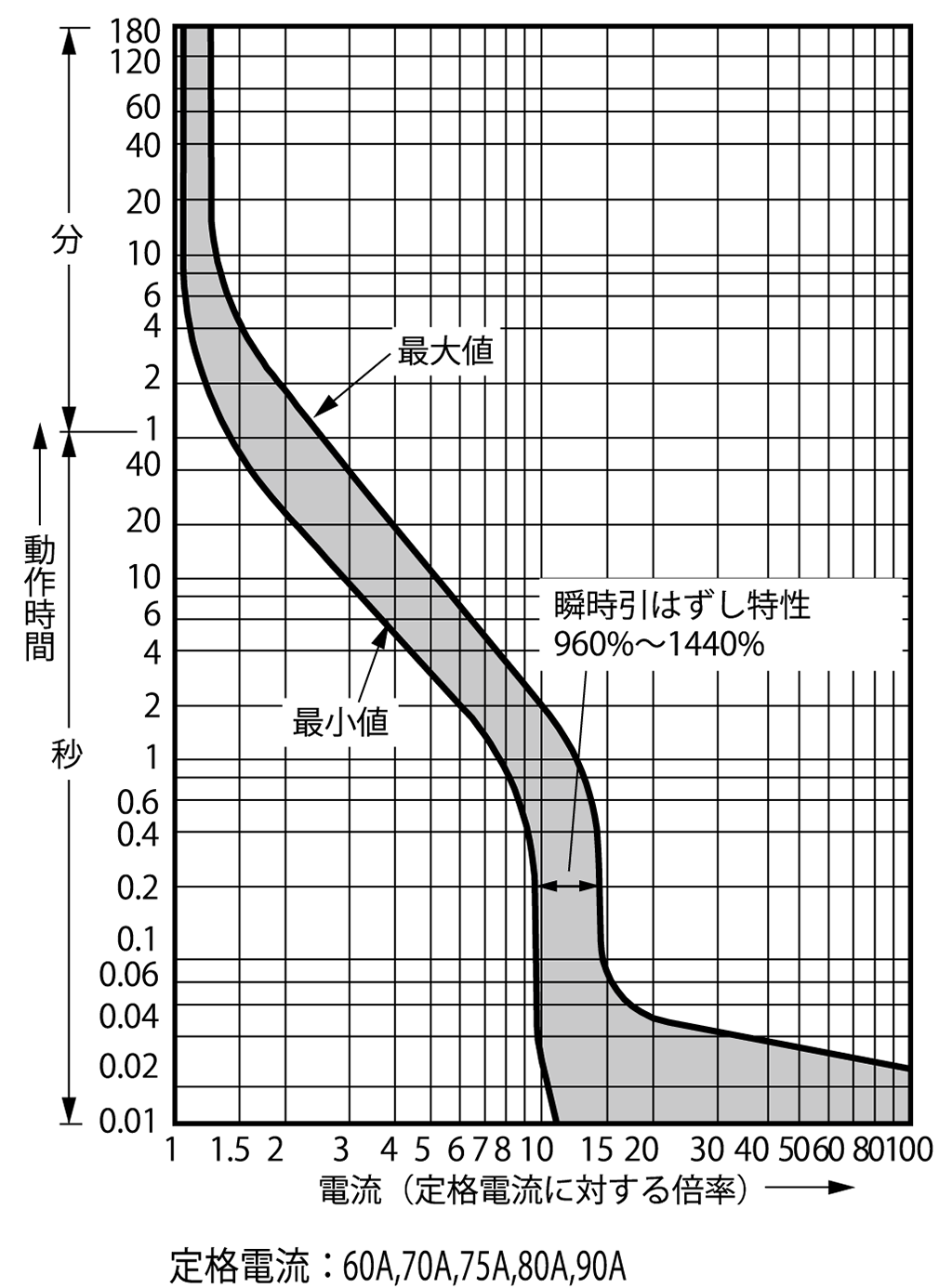

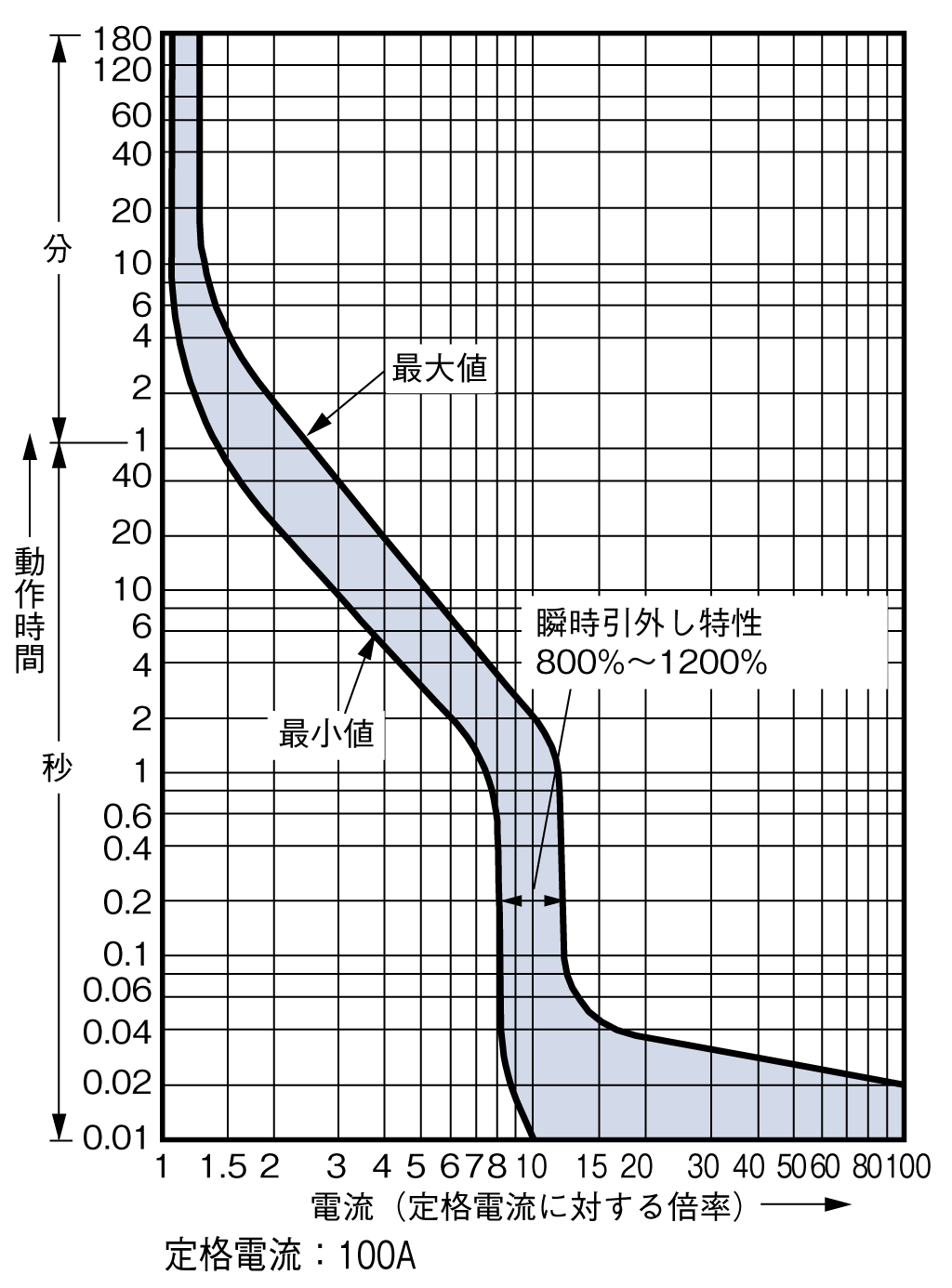

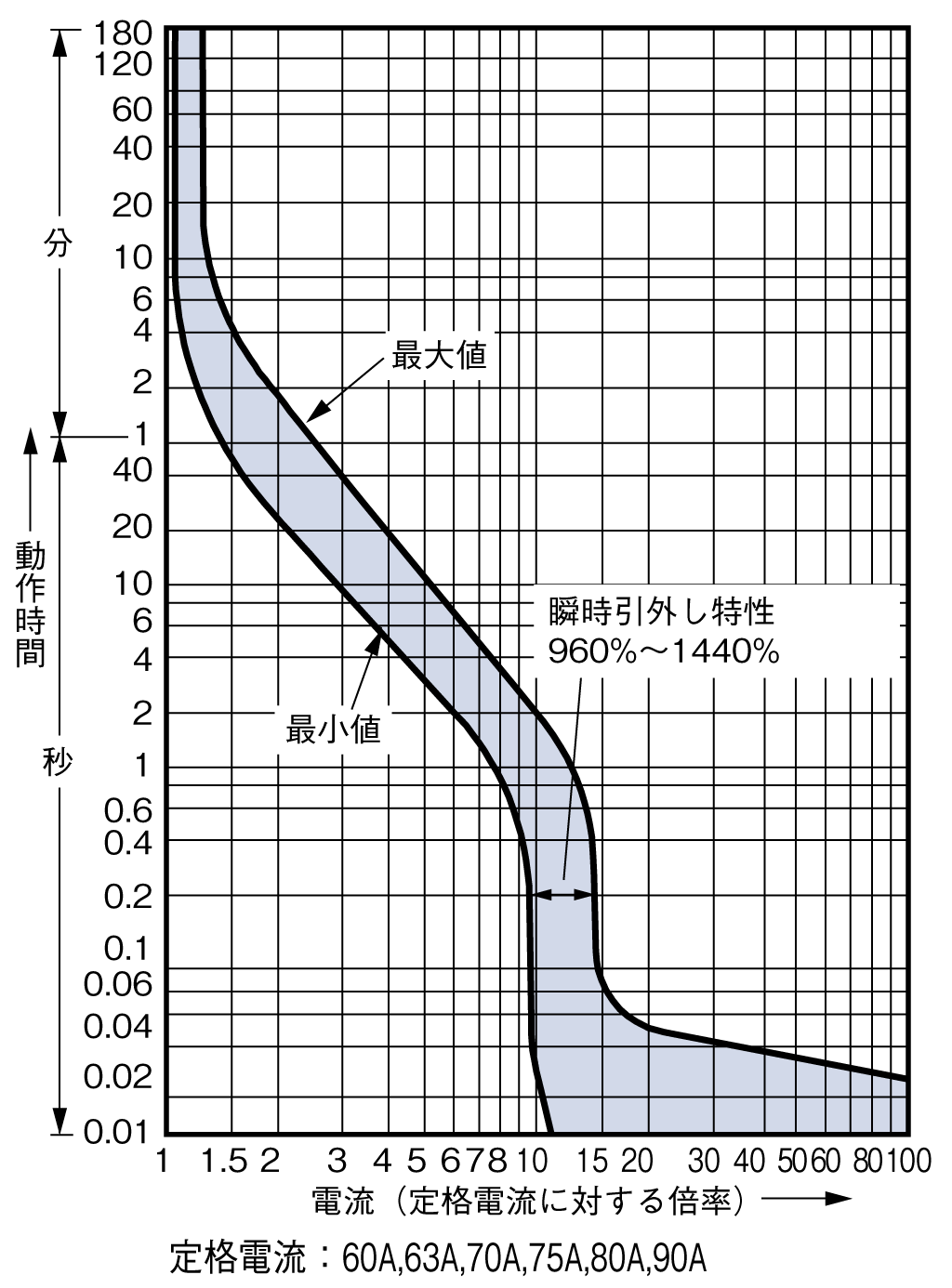

| 電気特性曲線 | |||
| カタログページ | D3-8 | DC11:C8-6 | |
