G-TWINシリーズ 一般配線用 グローバル品BW250RAGU-3P 新旧製品比較
フリーワードから探す
| 新旧比較 | 現行品 | 1世代前 | 2世代前 | |
|---|---|---|---|---|
| 形式 | BW250RAGU-3P | SA203RCUL | SA203RAUL | |
| 定格電流値【A】 | 125,150,160,175,200,225,250 | 125,150,175,200,225 | 125,150,175,200,225 | |
| 遮断容量 Icu/Ics【kA】 JIS |
AC500V | 36/18 | 30/8 | 35/18 |
| AC440/415/ 400/380V |
50/25 | 50/13 | 50/25(AC440-400V) | |
| AC230V | 100/50 | 100/50 | 100/50 | |
| DC250V | 40/20 | 40/20 | 40/20 | |
| 遮断容量 AIC【kA】 UL489 |
AC480V | 50 | - | - |
| AC480Y/277V | 50 | 25 | 25 | |
| AC240V | 100 | 85 | 85 | |
| DC125/250V | 10 | - | - | |
外形寸法[mm]
 |
a | 105 | 105 | 105 |
| b | 181 | 165 | 165 | |
| c | 68 | 60 | 60 | |
| d | 95 | 84 | 84 | |

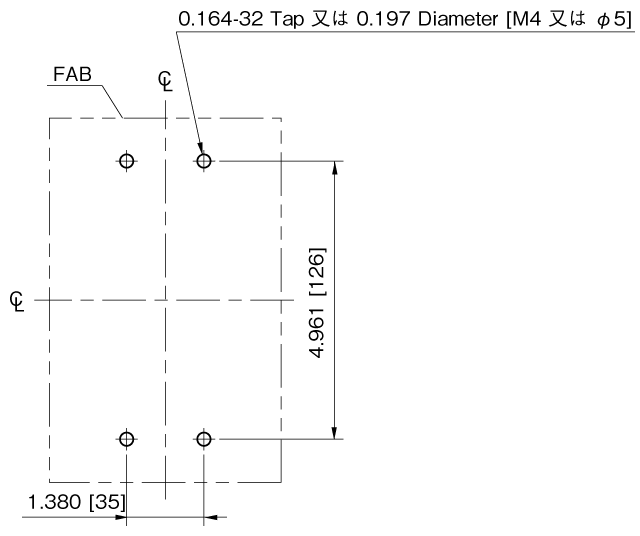

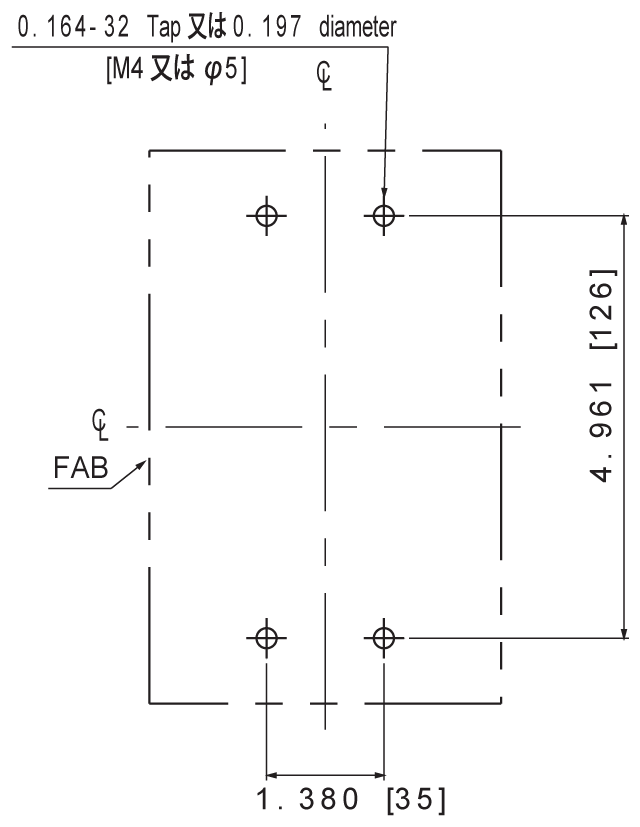

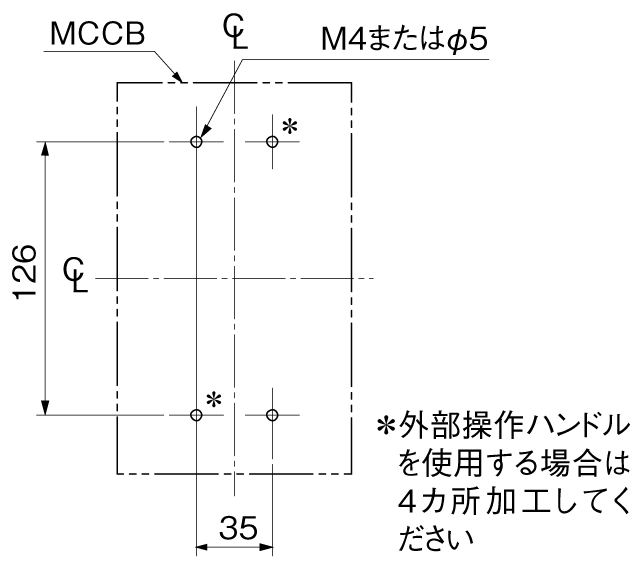

| 取付穴寸法 |  |
 |
 |
|
| 主回路 | 端子ねじ | 六角穴付ボルト:M8×16 | 六角穴付ボルト:M8×16 | 六角穴付ボルト:M8×14 |
| 適合圧着端子 | R38~70-8,CB80~150-S8(日本圧着端子製造) | 38-S8(日本圧着端子製造),R60-8,70-8(日本圧着端子製造),CB80~100-S8(日本圧着端子製造) | 38-S8(日本圧着端子製造),R60-8,70-8(日本圧着端子製造),CB100-S8(日本圧着端子製造) | |

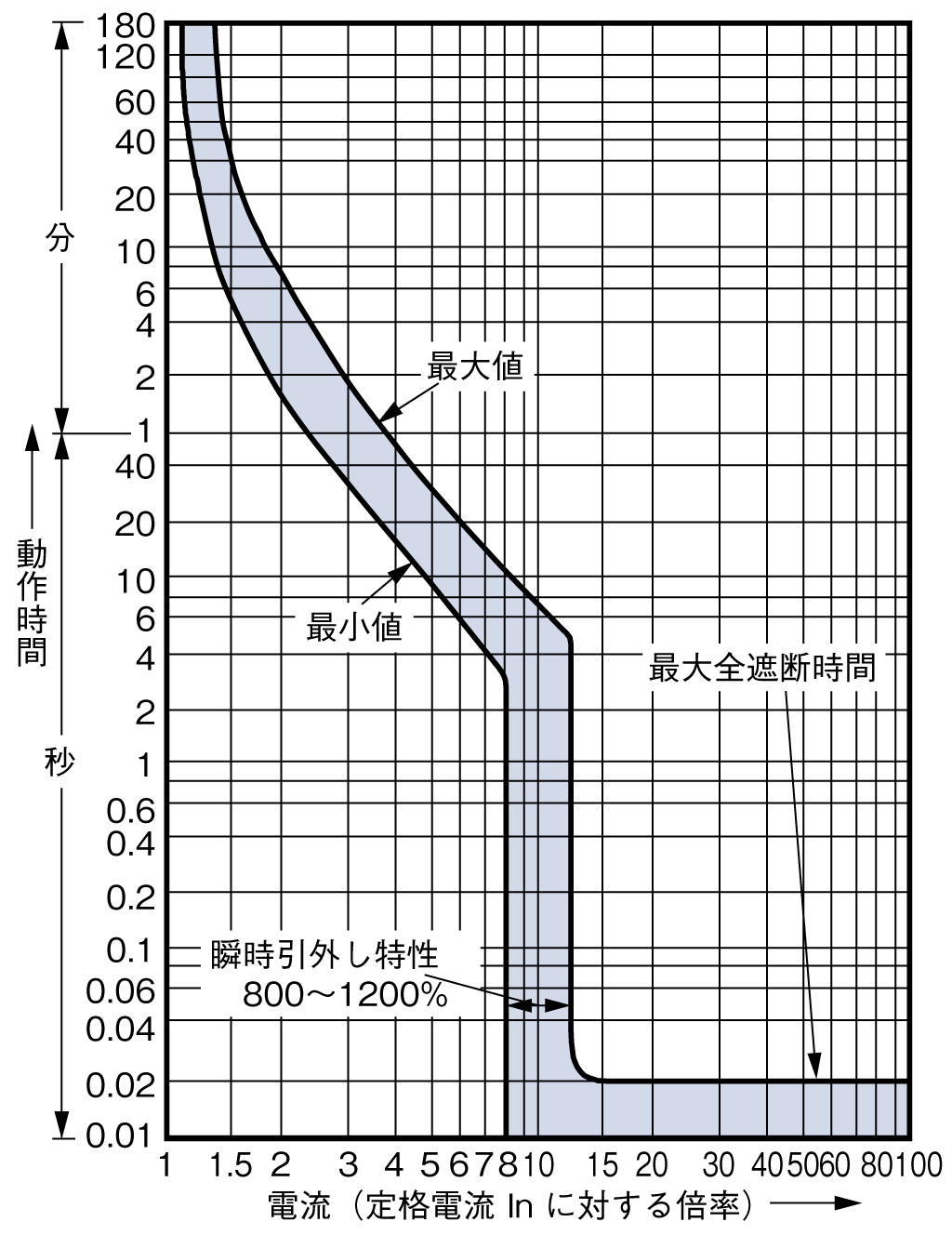

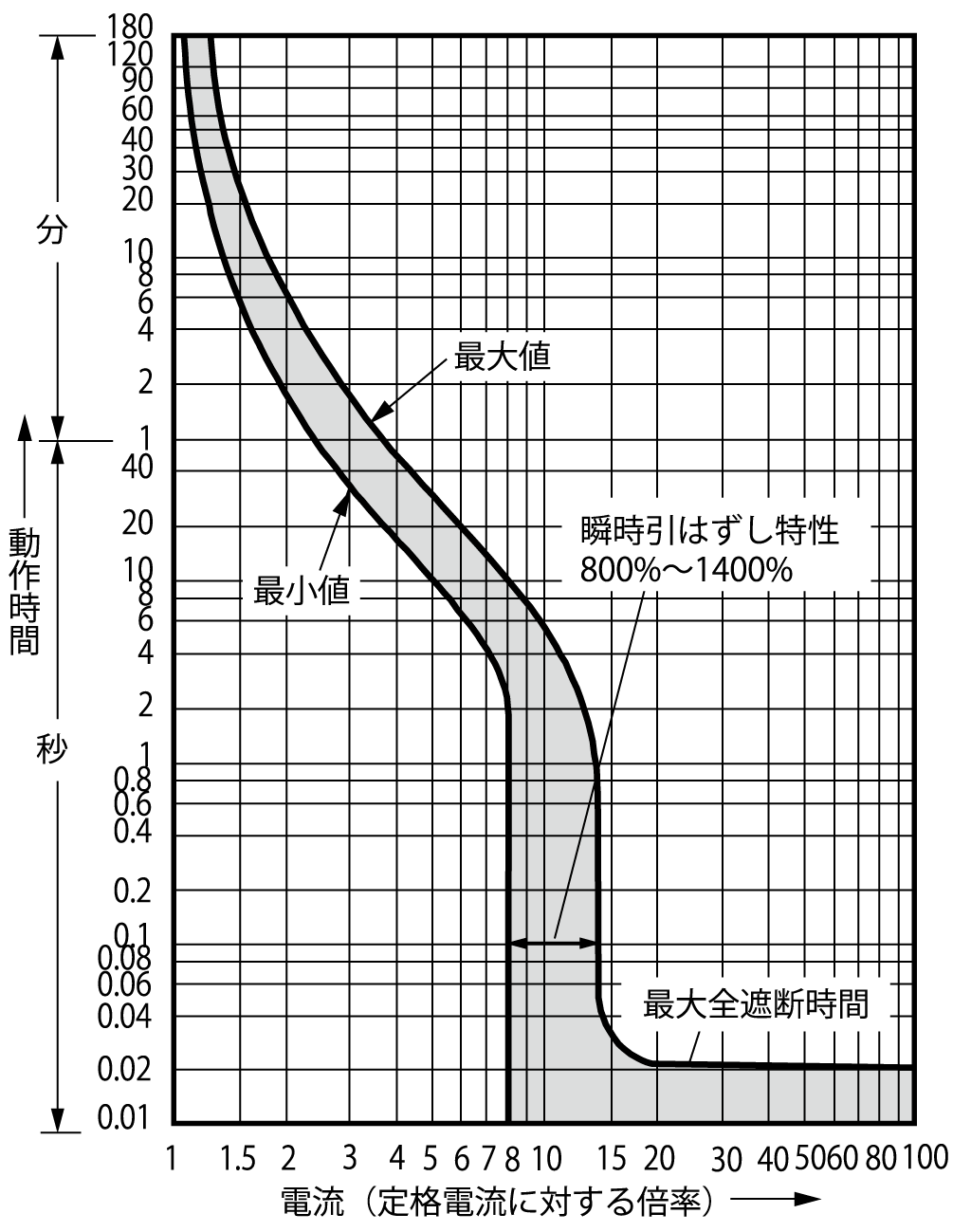

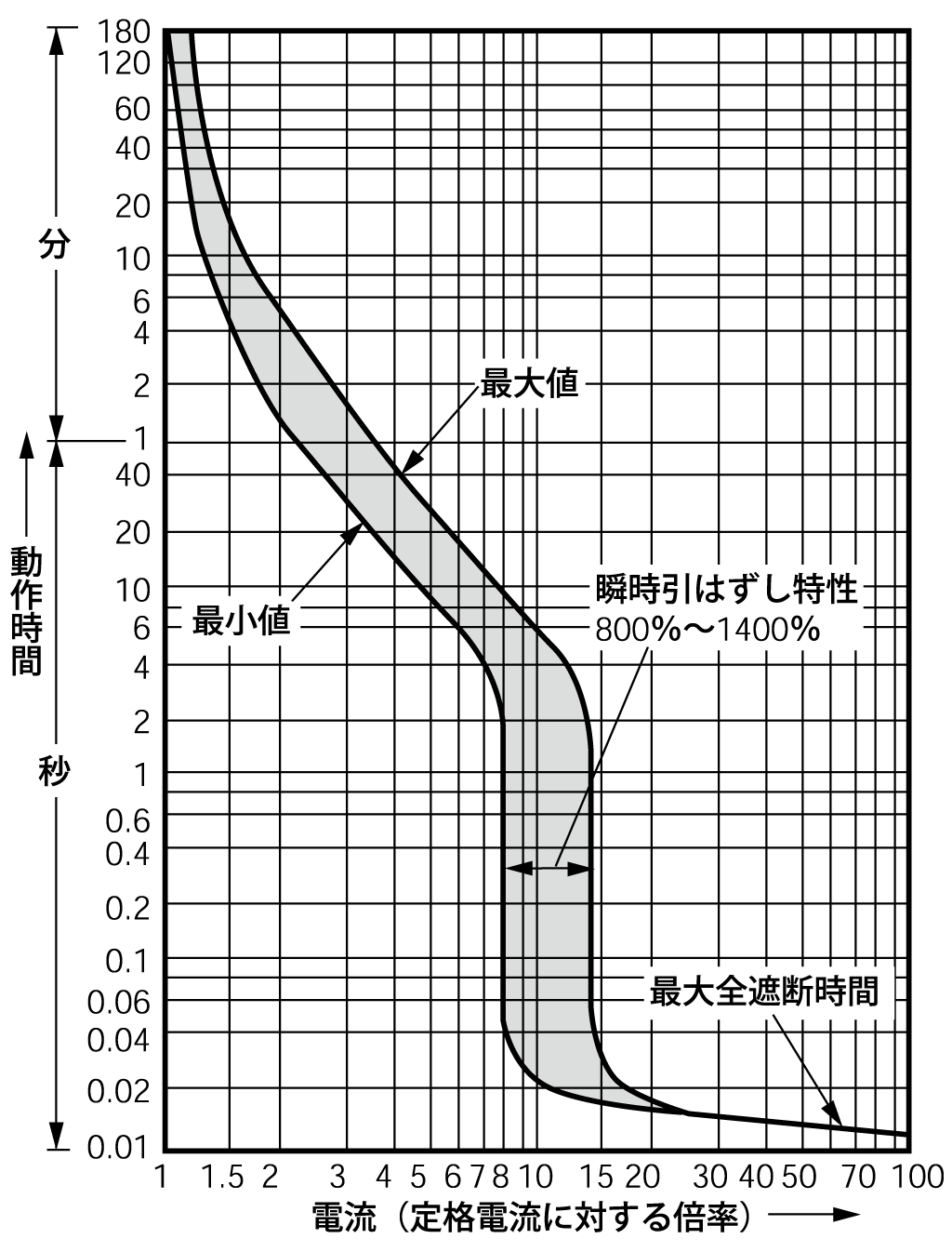

| 電気特性曲線 |
|
|
|
|
| カタログページ | D3-10 | DC11:C8-7 | DC9:C8-127 | |
