G-TWINシリーズ 一般配線用 グローバル品BW400SAGU-3P 新旧製品比較
フリーワードから探す
| 新旧比較 | 現行品 | 1世代前 | 2世代前 | |
|---|---|---|---|---|
| 形式 | BW400SAGU-3P | SA403CUL | SA403BUL | |
| 定格電流値【A】 | 250,300,350,400 | 250,300,350,400 | 250,300,350,400 | |
| 遮断容量 Icu/Ics【kA】 JIS |
AC500V | 22/11 | 22/11 | 22/11 |
| AC440/415/ 400/380V |
36/18 | 35/18 | 35/18(AC440-400V) | |
| AC230V | 85/43 | 50/25 | 50/25 | |
| DC250V | 20/10 | 20/10 | 20/- | |
| 遮断容量 AIC【kA】 UL489 |
AC480V | 35 | 25 | 25 |
| AC480Y/277V | 35 | 25 | 25 | |
| AC240V | 50 | 42 | 42 | |
| DC125/250V | 10 | - | - | |
外形寸法[mm]
 |
a | 140 | 140 | 140 |
| b | 257 | 257 | 257 | |
| c | 103 | 103 | 103 | |
| d | 146 | 146 | 146 | |

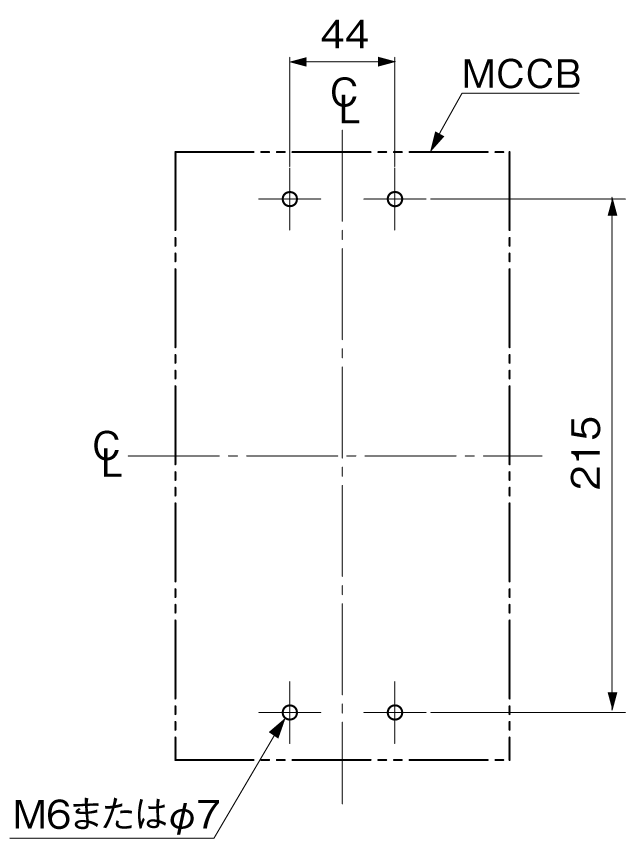

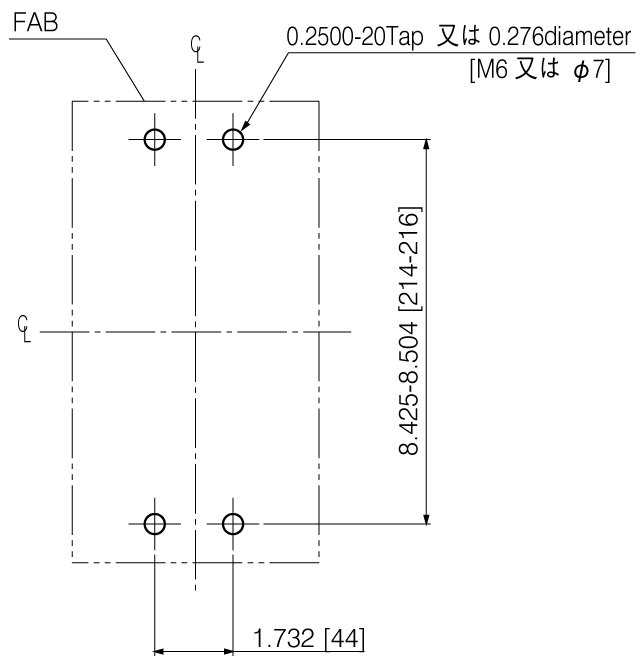

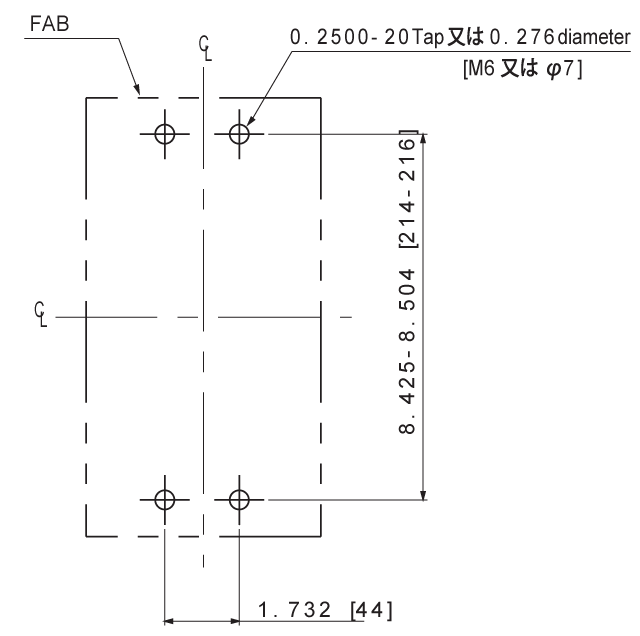

| 取付穴寸法 |  |
 |
 |
|
| 主回路 | 端子ねじ | 六角ボルト+ナット:M12×35 | 六角ボルト+ナット:M12×35 | 六角ボルト+ナット:M12×35 |
| 適合圧着端子 | R80~180-12,150~325-12(日本圧着端子製造),R325-12N(ニチフ端子工業) | R80~180-12,R325-12S(ニチフ端子工業) | R80~180-12,R325-12S(ニチフ端子工業) | |

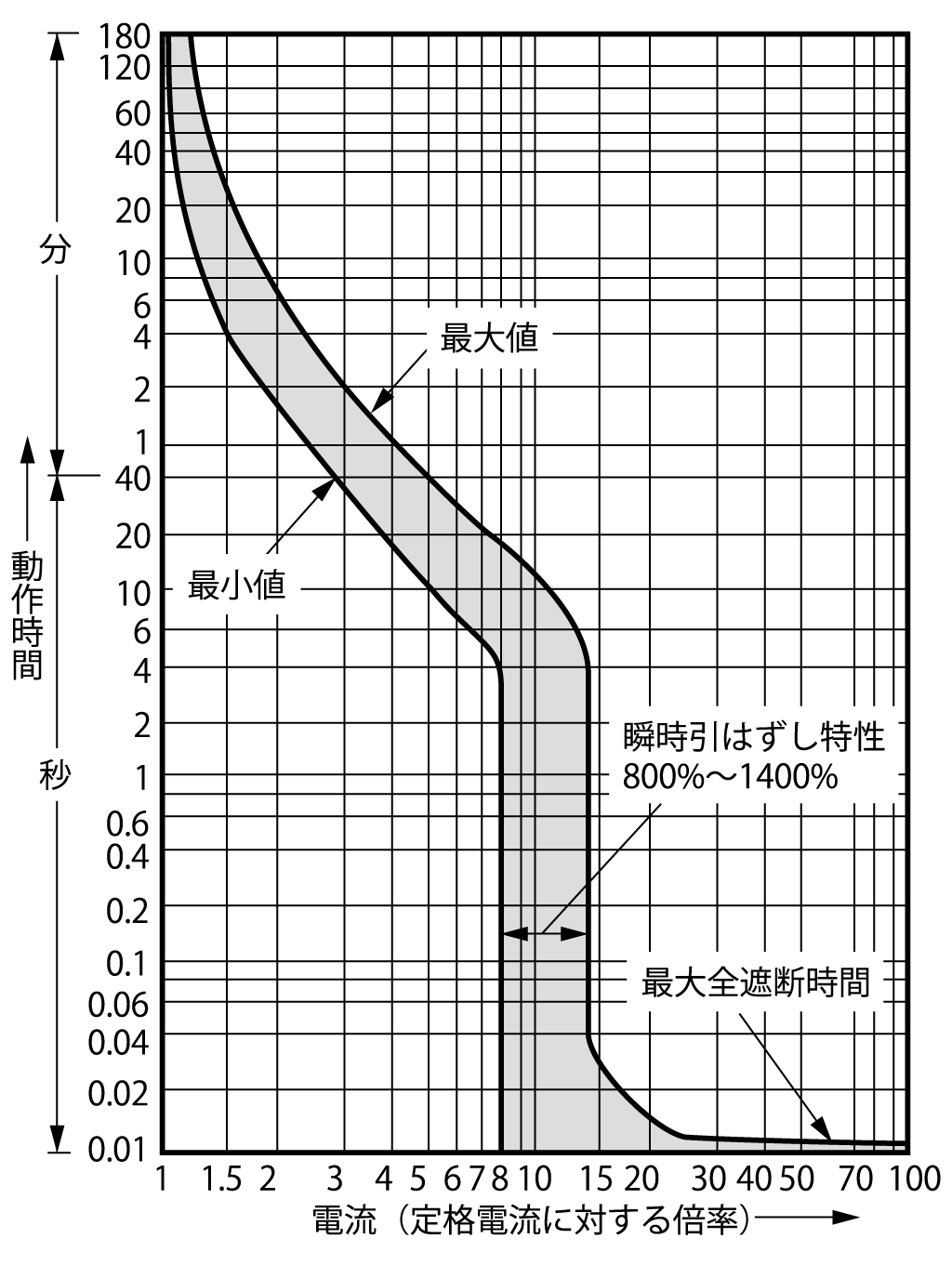

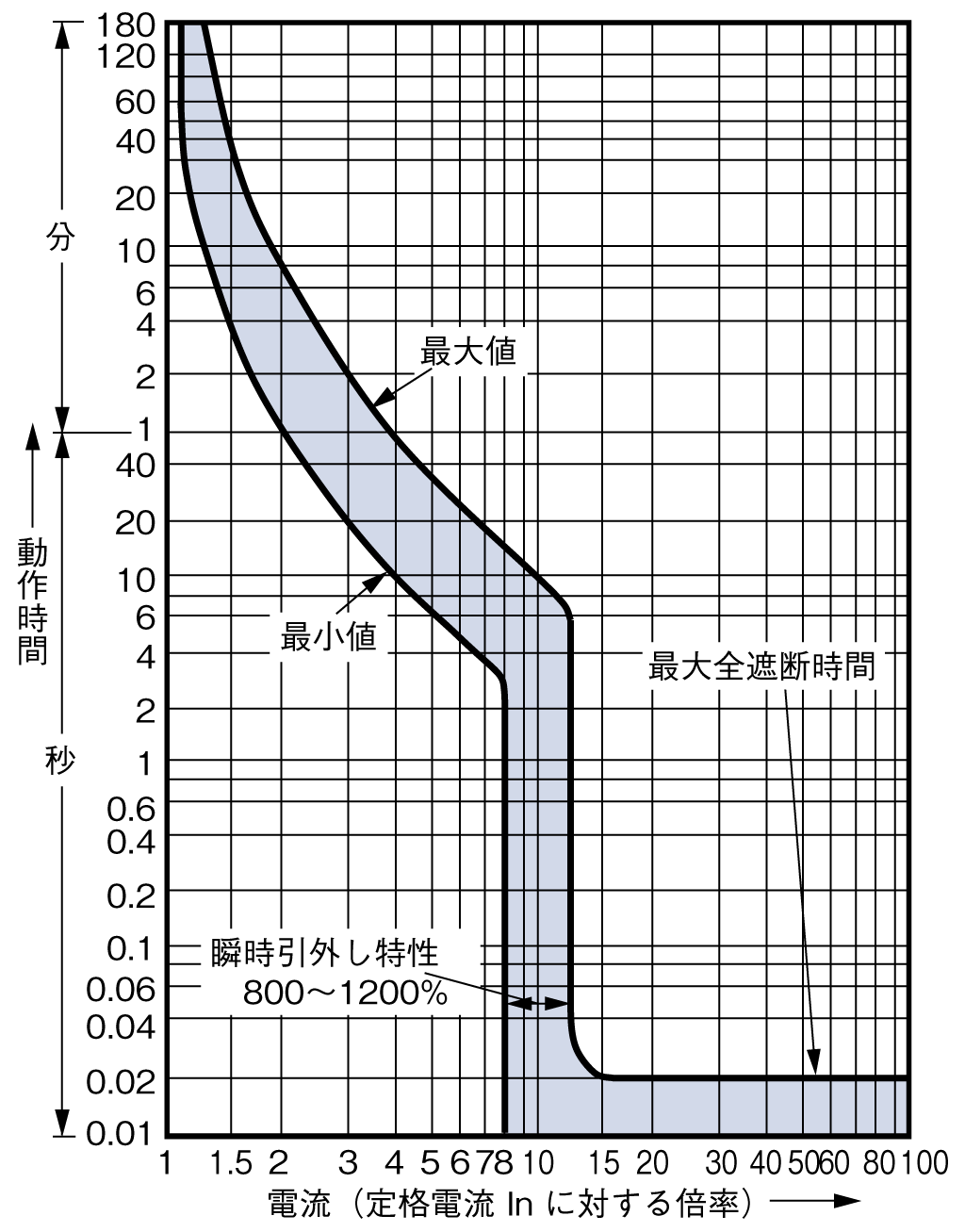

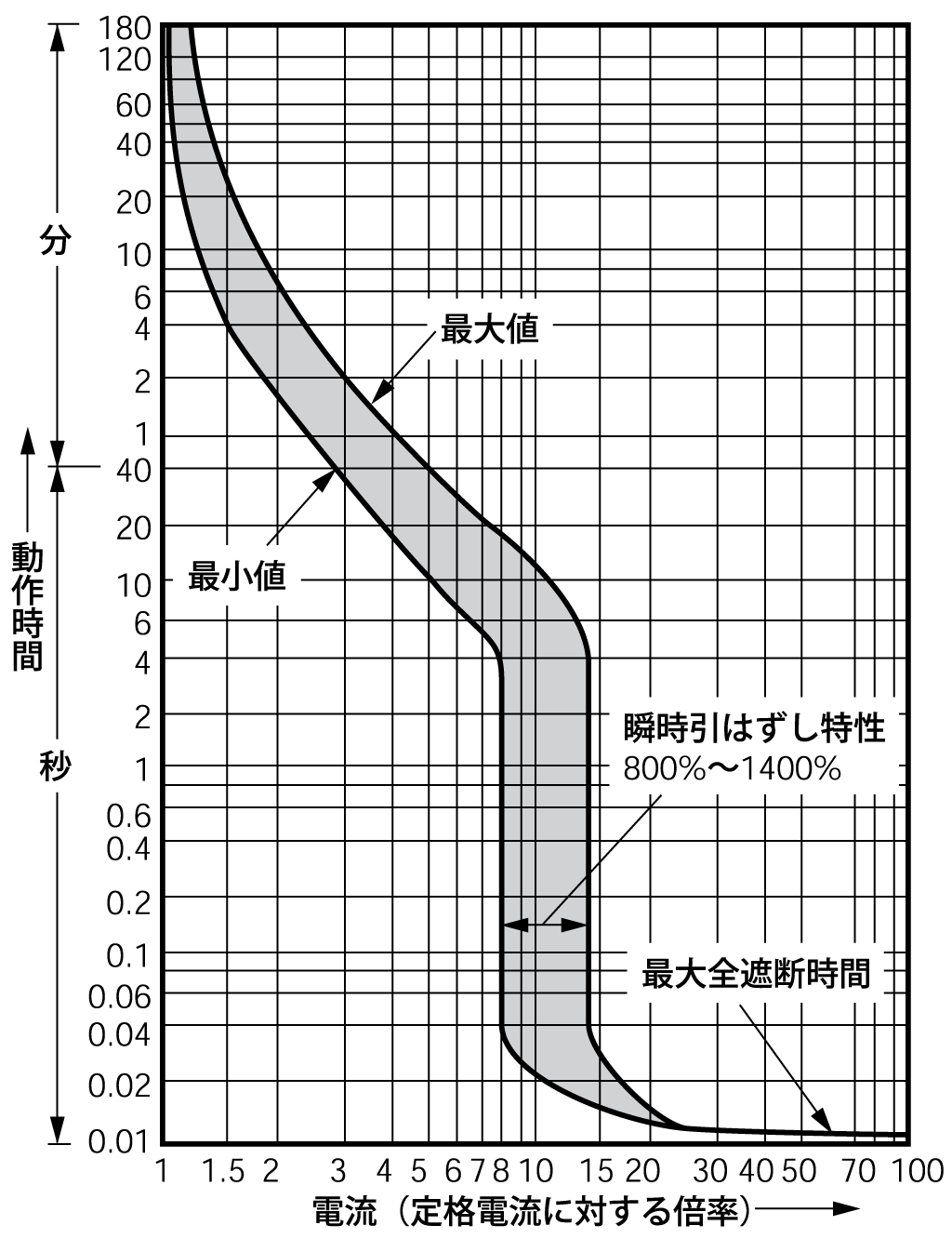

| 電気特性曲線 |
|
|
|
|
| カタログページ | D3-11 | DC11:C8-8 | DC9:C8-128 | |
