G-TWINシリーズ 一般配線用 グローバル品BW50RAGU-2P 新旧製品比較
フリーワードから探す
新旧比較 | 現行品 | 1世代前 | |
---|---|---|---|
形式 | BW50RAGU-2P | SA52RCUL | |
定格電流値【A】 | 3,5,10,15,20,30,32,40,50 | 3,5,10,15,20,30,40,50 |
遮断容量 Icu/Ics【kA】 JIS |
AC500V | 7.5/4 | 7.5/4 |
AC440/415/ 400/380V |
10/5 | 10/5 | |
AC230V | 25/13 | 25/13 | |
DC250V | - | - | |
遮断容量 AIC【kA】 UL489 |
AC480V | - | - |
AC480Y/277V | - | - | |
AC240V | 14 | 14 | |
DC125/250V | - | - | |
外形寸法[mm] | a | 50 | 50 |
b | 120 | 120 | |
c | 60 | 60 | |
d | 84 | 84 | |
取付穴寸法 | |||
主回路 | 端子ねじ | 亀の甲ねじ:M5×14 | 亀の甲ねじ:M5×14 |
適合圧着端子 | R2~8-5,R8-5S(ニチフ端子工業) | R2~8-5 | |

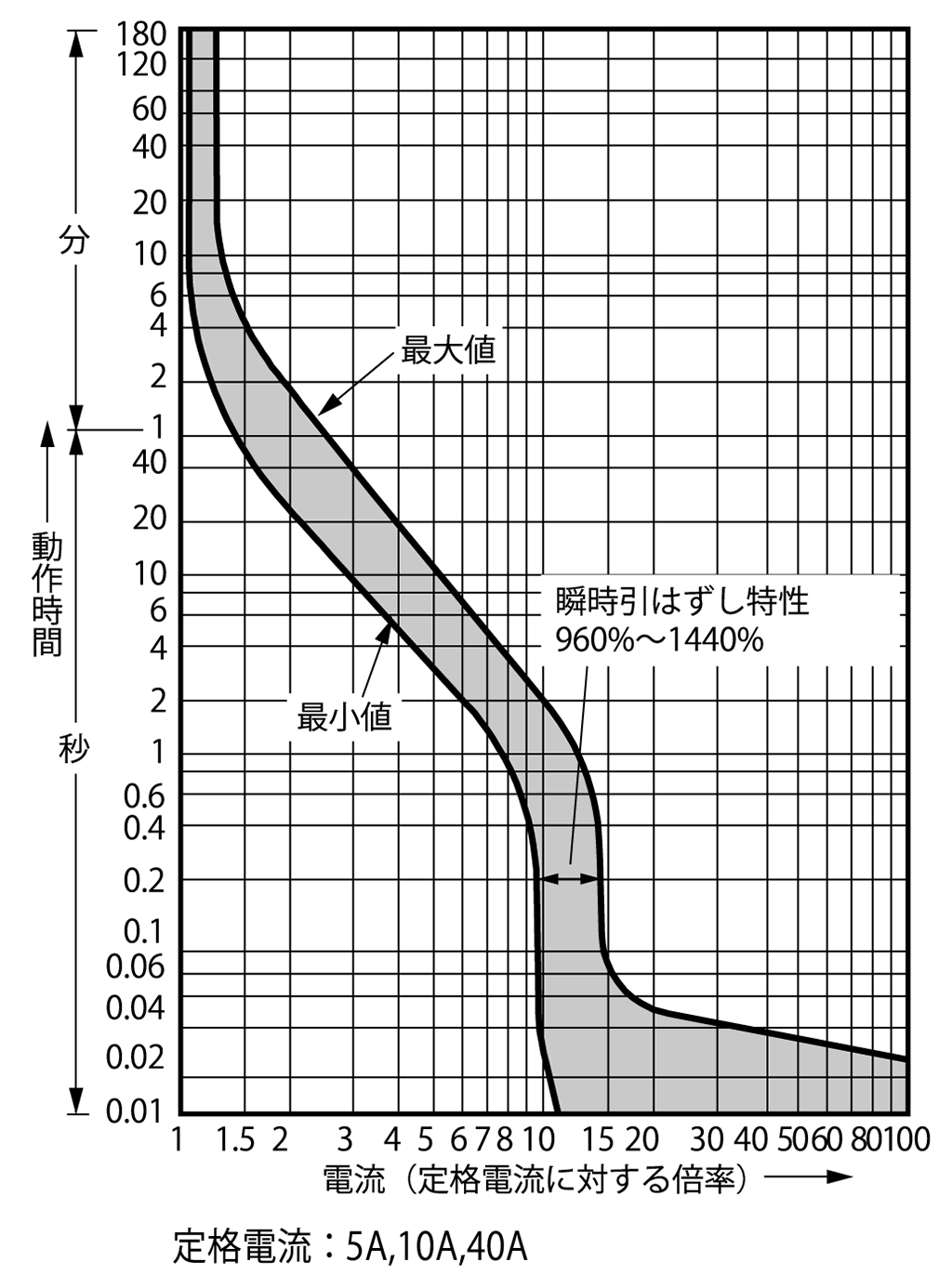

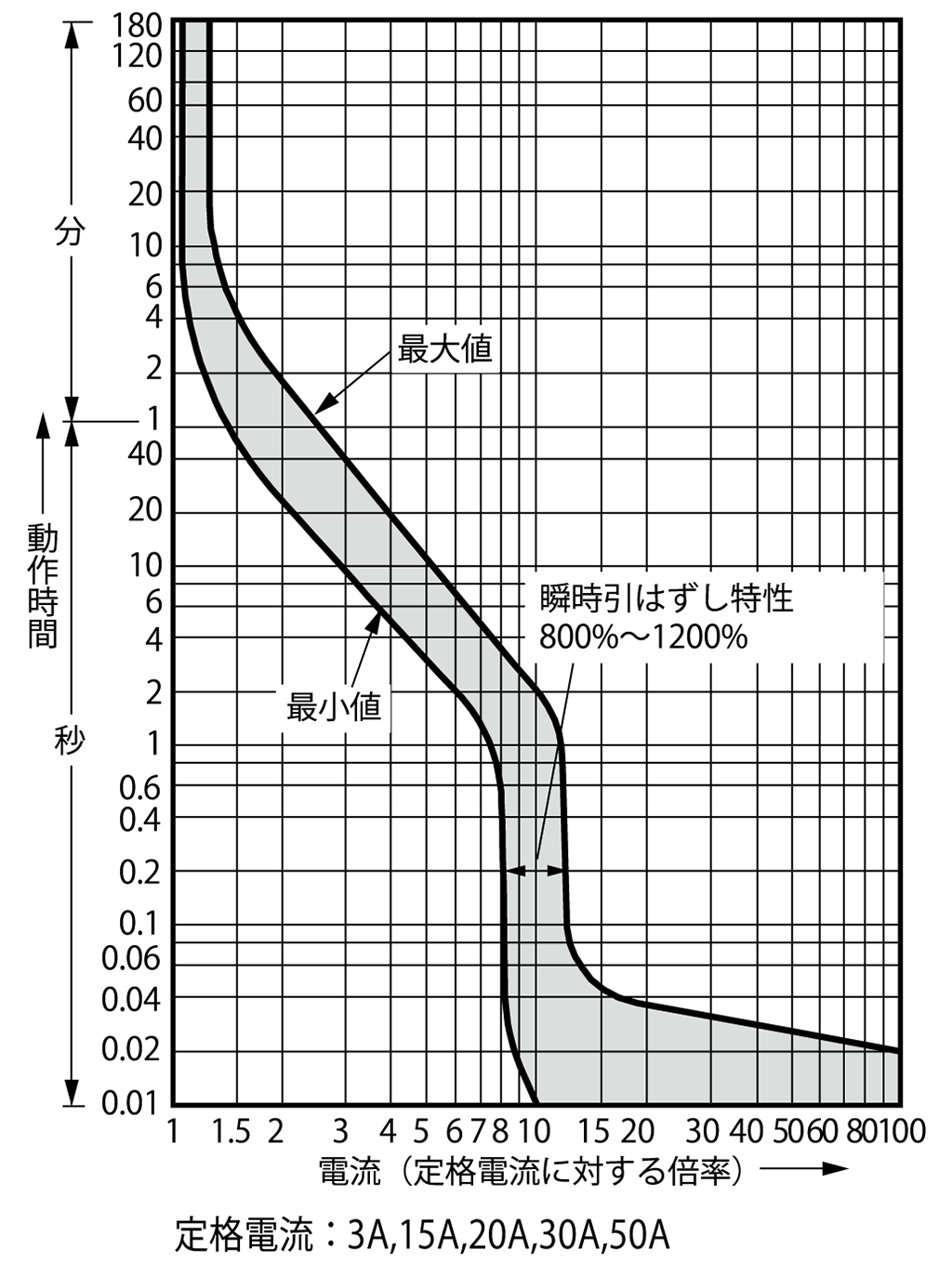

電気特性曲線 | |||
カタログページ | D3-8 | DC11:C8-6 |
