G-TWINシリーズ 一般配線用 グローバル品BW800RAGU-3P 新旧製品比較
フリーワードから探す
| 新旧比較 | 現行品 | 1世代前 | 2世代前 | |
|---|---|---|---|---|
| 形式 | BW800RAGU-3P | SA803RCUL | SA803RUL | |
| 定格電流値【A】 | 700,800 | 700,800 | 700,800 | |
| 遮断容量 Icu/Ics【kA】 JIS |
AC500V | 36/18 | 35/18 | 35/18 |
| AC440/415/ 400/380V |
50/25 | 50/25 | 50/25(AC440-400V) | |
| AC230V | 100/50 | 85/43 | 85/43 | |
| DC250V | 40/20 | 40/20 | 40/20 | |
| 遮断容量 AIC【kA】 UL489 |
AC480V | 50 | 50 | 50 |
| AC480Y/277V | 50 | 50 | 50 | |
| AC240V | 100 | 85 | 85 | |
| DC125/250V | 10 | - | - | |
外形寸法[mm]
 |
a | 210 | 210 | 210 |
| b | 275 | 275 | 257 | |
| c | 103 | 103 | 103 | |
| d | 146 | 146 | 146 | |

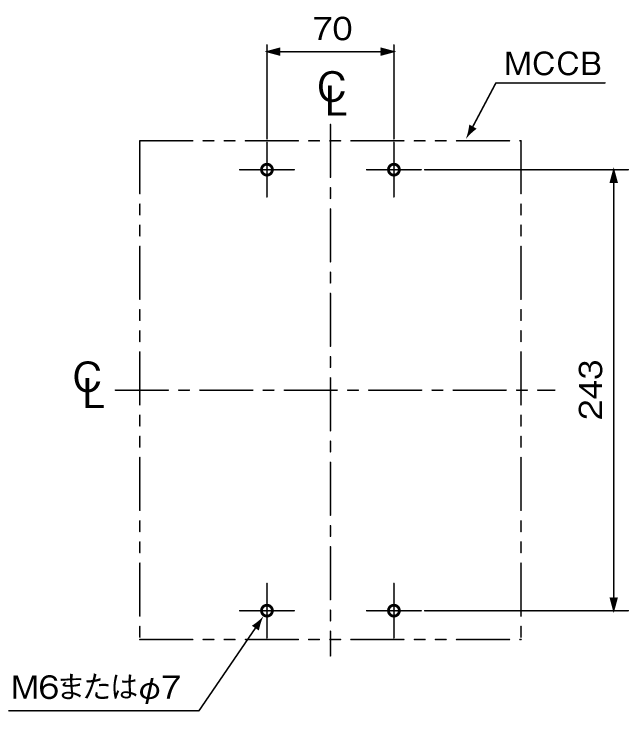

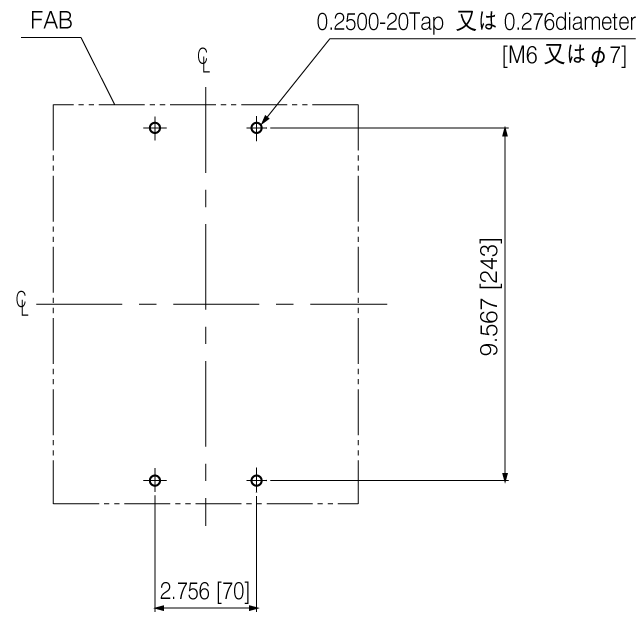

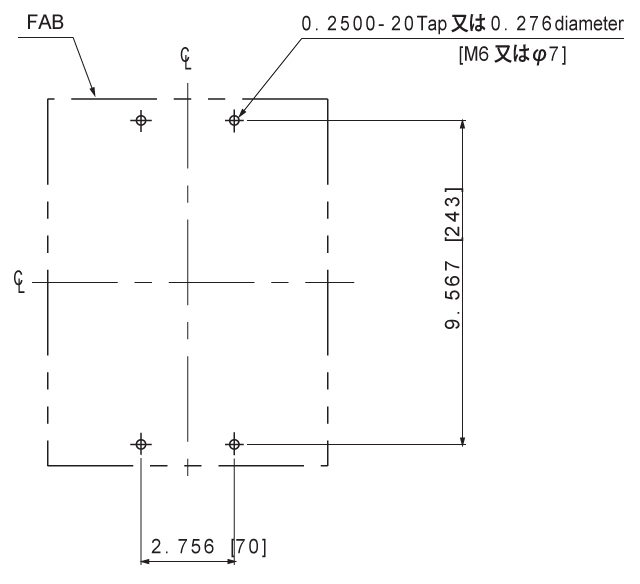

| 取付穴寸法 |  |
 |
 |
|
| 主回路 | 端子ねじ | 六角ボルト+ナット:M12×40 | 六角ボルト+ナット:M12×40 | 六角ボルト+ナット:M12×40 |
| 適合圧着端子 | 325-12(日本圧着端子),R325-12N(ニチフ端子工業) | R325-12(ニチフ端子工業) | R325-12(ニチフ端子工業) | |

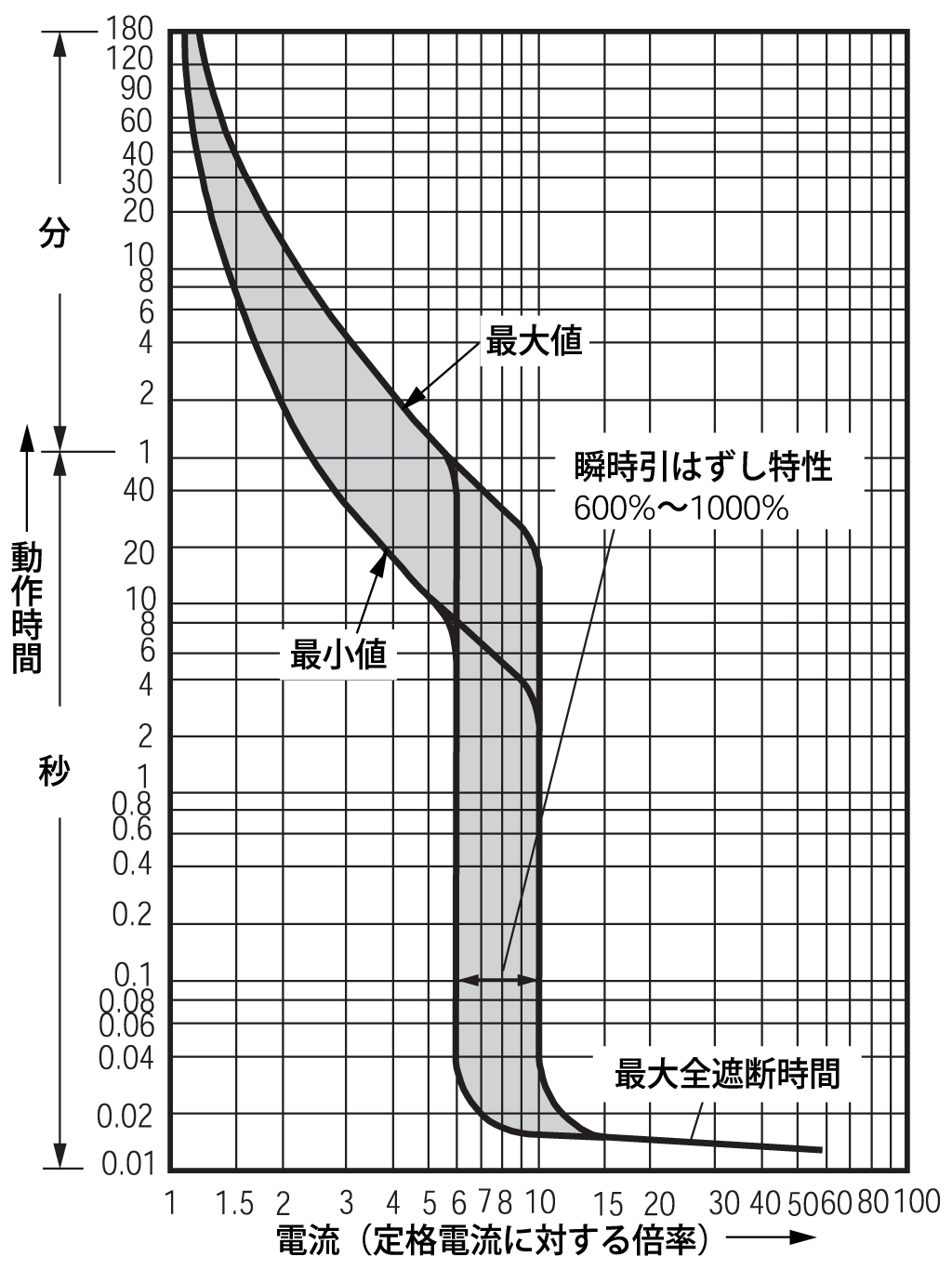

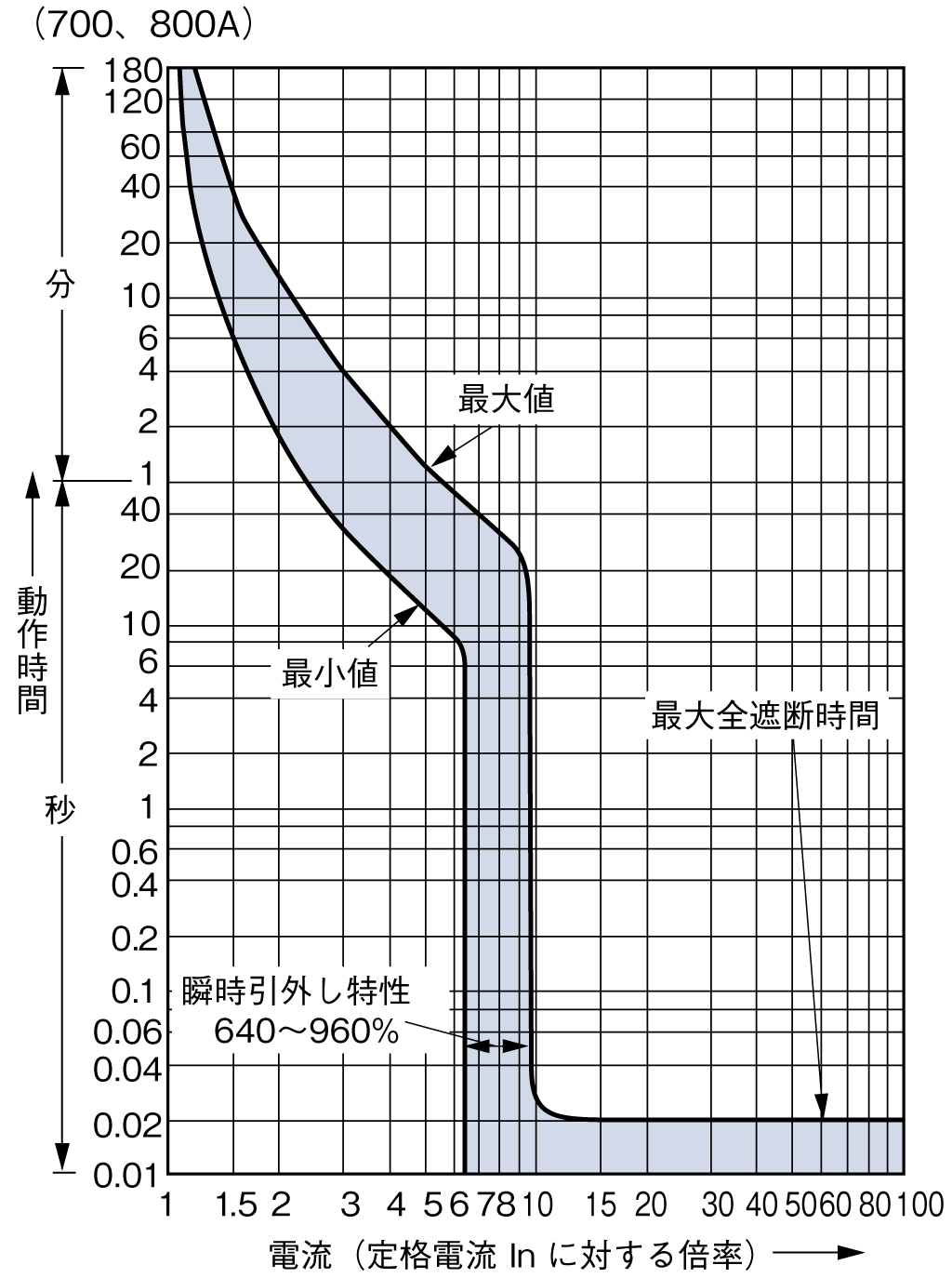

| 電気特性曲線 |
|
|
|
|
| カタログページ | D3-12 | DC11:C8-8 | DC9:C8-128 | |
