G-TWINシリーズ 一般配線用 グローバル品EW250JAGU-3P 新旧製品比較
フリーワードから探す
| 新旧比較 | 現行品 | 1世代前 | 2世代前 | |
|---|---|---|---|---|
| 形式 | EW250JAGU-3P | SG203CUL | SG203BAUL | |
| 定格電流値【A】 | 125,150,160,175,200,225,250 | 125,150,175,200,225 | 125,150,175,200,225 | |
| 定格感度電流値【mA】 | 30(高速形),100/200/500/1000切替,50/100/200/500切替(高速/時延形) | 30,50,100/200/500切替(高速形) | 30,100/200/500切替(高速形) | |
| 遮断容量 Icu/Ics【kA】 JIS |
AC500V | - | - | - |
| AC440/415/ 400/380V |
30/15 | 25/7(AC440V),30/8(AC400V) | 25/7(AC440V) | |
| AC230V | 50/25 | 50/13 | 50/13 | |
| AC100V | 50/25 | 50/13 | 50/13 | |
| 遮断容量 AIC【kA】 UL489 |
AC480V | 30 | - | - |
| AC480Y/277V | 30 | - | - | |
| AC240V | 50 | 35 | 35 | |
外形寸法[mm]
 |
a | 105 | 105(117.5) | 105 |
| b | 181 | 165 | 165 | |
| c | 68 | 60 | 60 | |
| d | 95 | 84 | 84 | |

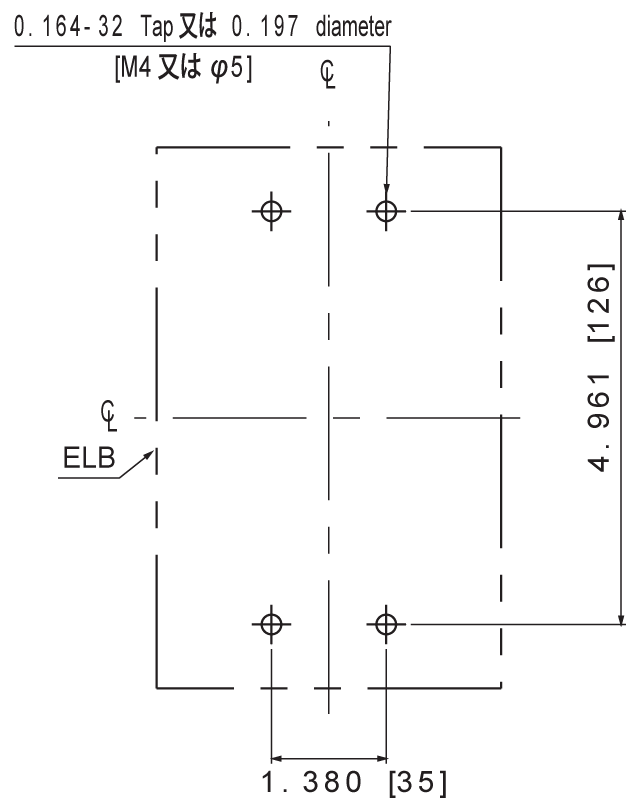

| 取付穴寸法 |  |
 |
 |
|
| 主回路 | 端子ねじ | 六角穴付ボルト:M8×16 | 六角穴付ボルト:M8×16 | 六角穴付ボルト:M8×14 |
| 適合圧着端子 | R38~70-8,CB80~150-S8(日本圧着端子製造) | 38-S8(日本圧着端子製造),R60-8,70-8(日本圧着端子製造),CB80~100-S8(日本圧着端子製造) | 38-S8(日本圧着端子製造),R60-8,70-8(日本圧着端子製造),CB100-S8(日本圧着端子製造) | |

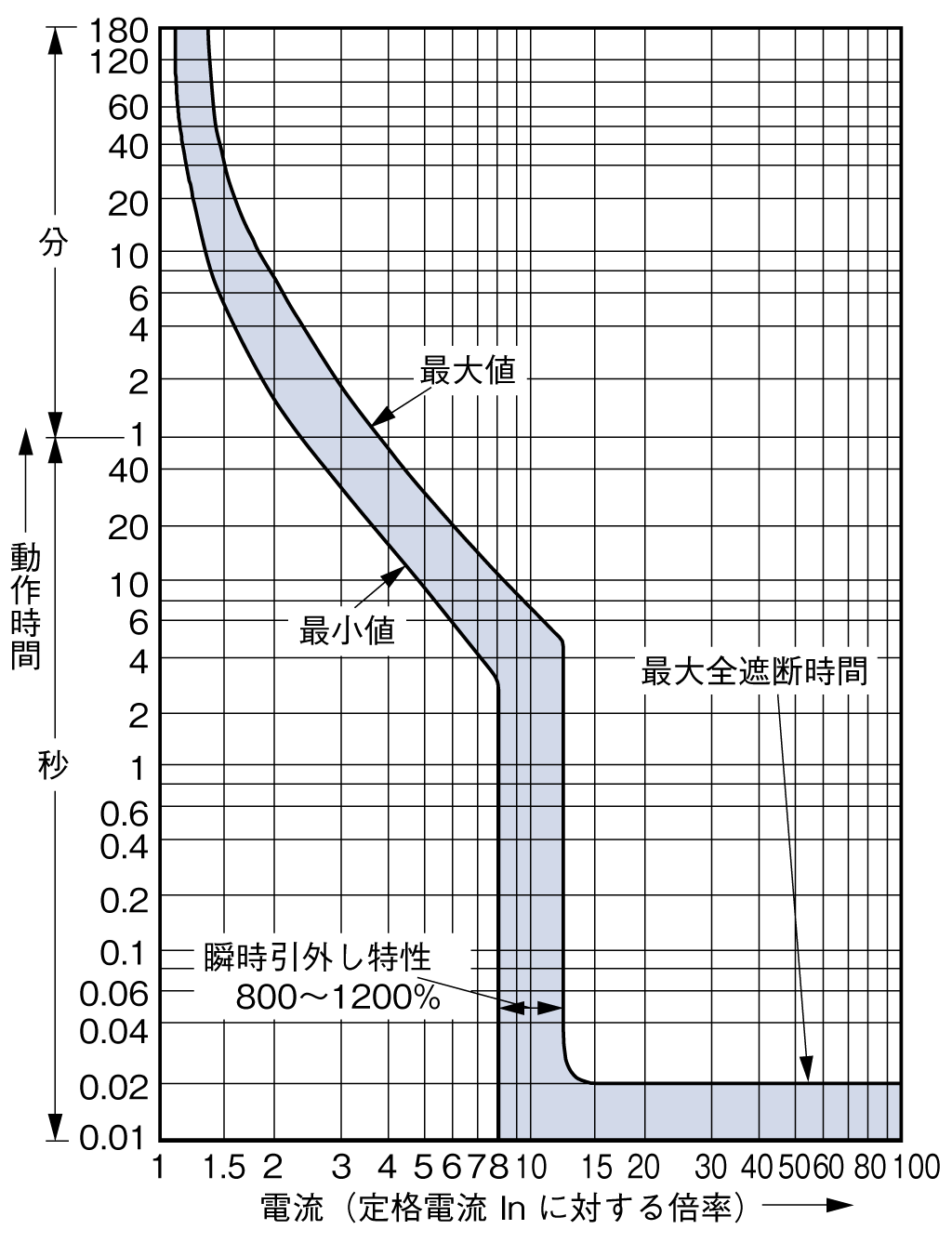

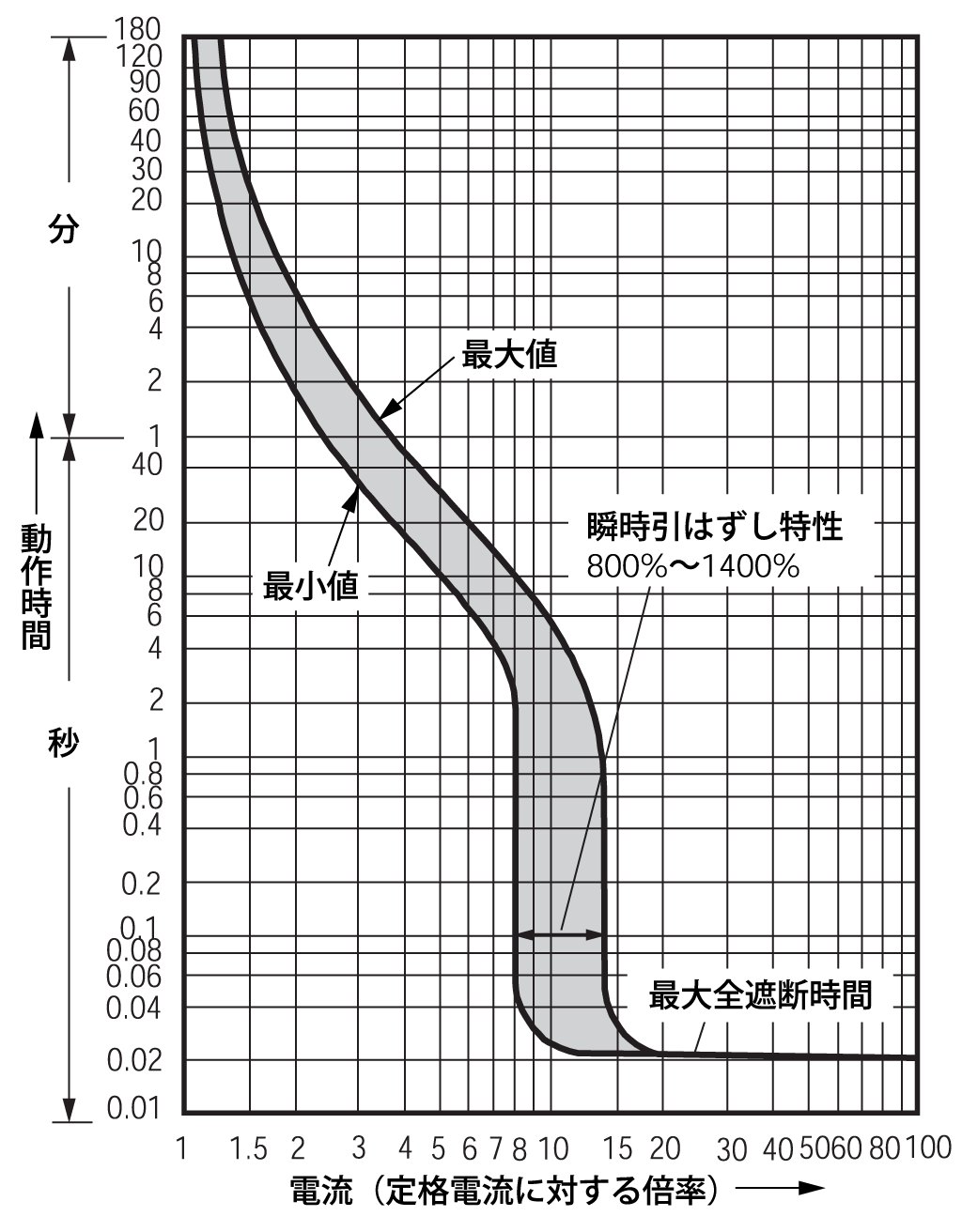

| 電気特性曲線 |
|
|
|
|
| カタログページ | D3-27 | DC11:C8-9 | DC9:C8-129 | |
