SHヒューズ BNE

大きな遮断電流で低圧幹線保護に最適な溶断表示付ヒューズです。

大きな遮断電流の低圧幹線保護用ヒューズ

低圧幹線電路の保護用として使えます。

定格遮断電流は200kAと大きく、定格電流も500Aから4000Aまでの7定格がそろっています。

溶断表示がついています。

全定格、可溶体(エレメント)の溶断を識別できる溶断表示がついています。

SHヒューズ BNE

形式 定格 性能
電流 〔A〕 電圧 〔V〕 遮断電流 〔kA〕 許容I2t〔A2s〕(0.01s以下) 全遮断I2t 〔A2s〕
BNE0500-3A 500 AC500 200 0.15×106 1.6×106
BNE1000-3A 1000 1.64×106 26×106
BNE1600-3A 1600 3.93×106 42.6×106
BNE2000-3A 2000 6.9×106 70×106
BNE2500-3A 2500 12.4×106 103×106
BNE3000-3A 3000 22.1×106 159×106×106
BNE4000-3A 4000 46.3×106 280

(注)SHヒューズは、「スポットネットワーク技術指針」に準拠して製作しています。
JEM1325「スポットワーク受電設備用ヒューズ」に準拠したものが必要な場合は別シリーズ(形式:CH5K)となりますのでお問合せください。

SHヒューズ BNE

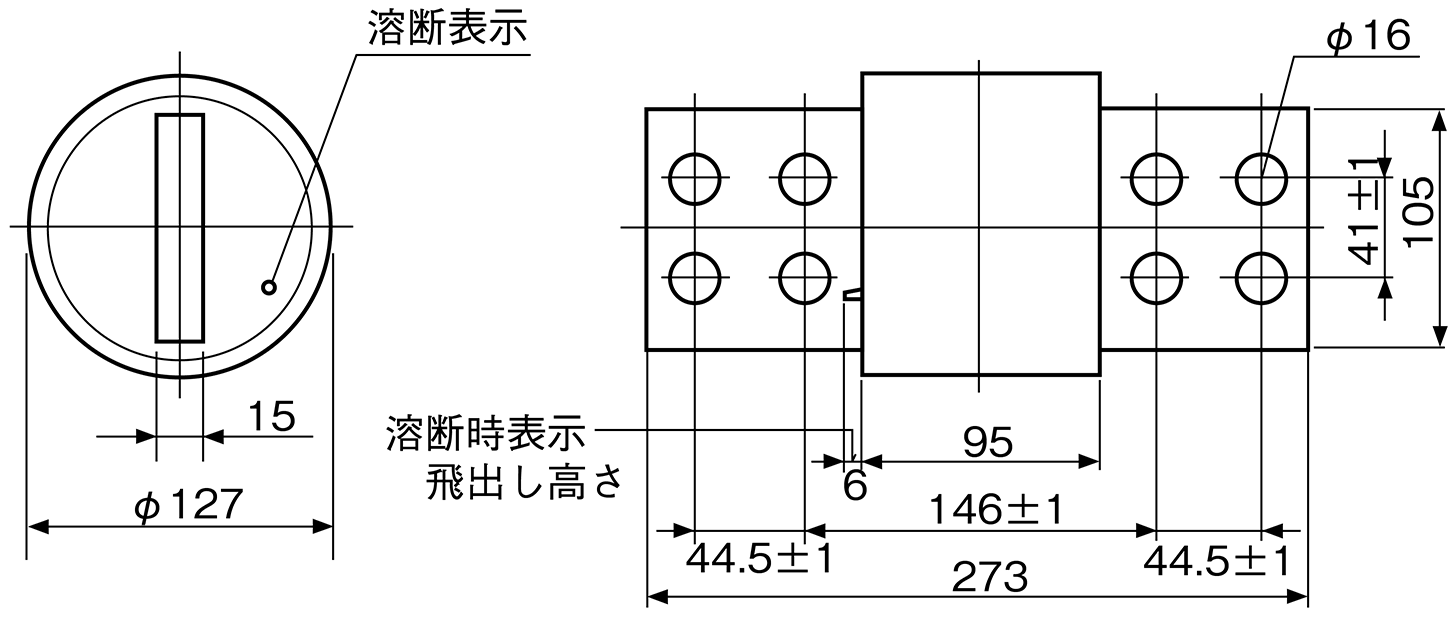

BNE0500-3A BNE1000-3A

質量:1.95kg

BNE1600-3A BNE2000-3A

質量:3.5kg

BNE2500-3A BNE3000-3A

質量:7.4kg

BNE4000-3A

質量:10kg
